Summary of Contents for Miboxer C4-Plus

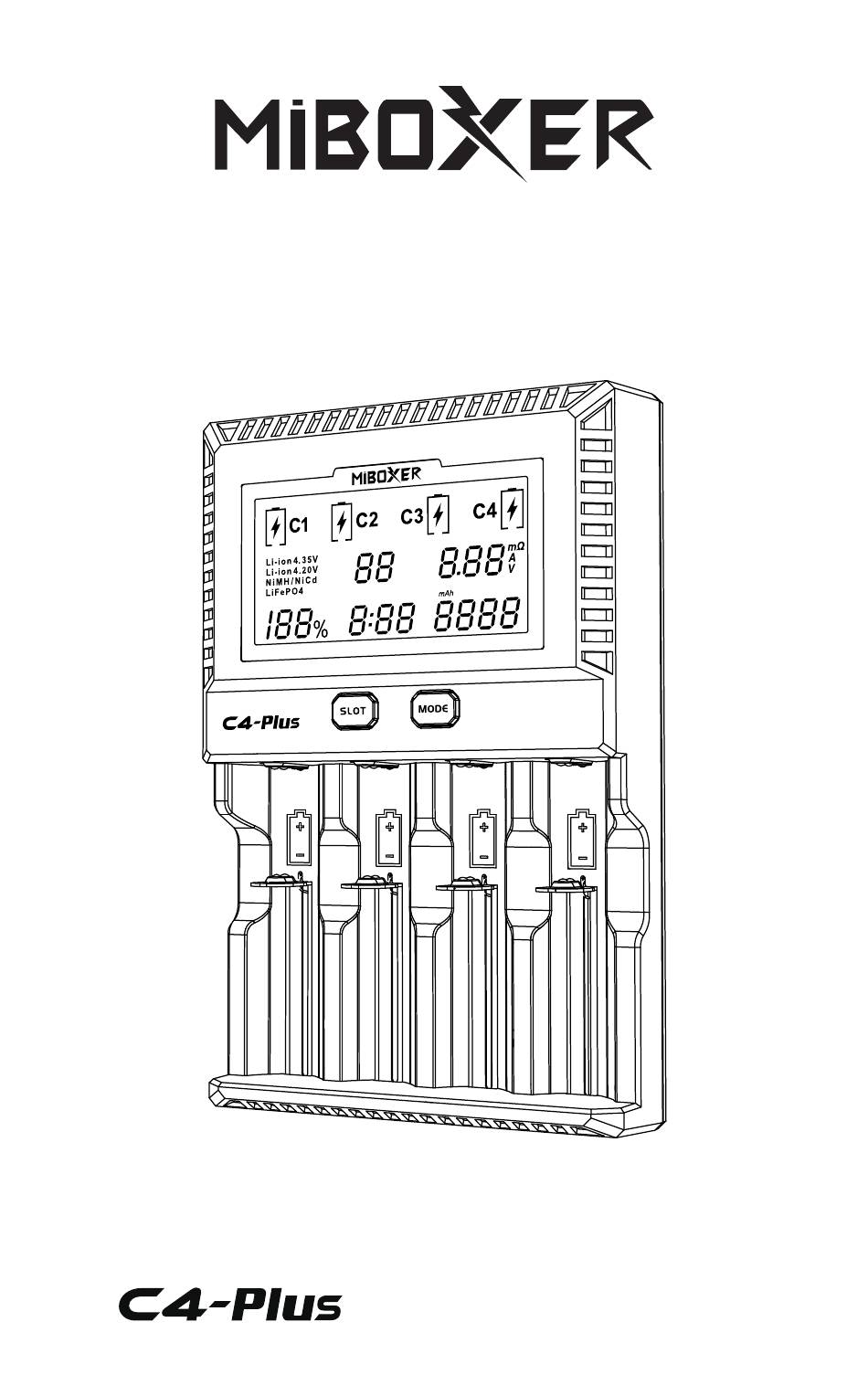

- Page 1 Whe r e t h e re is M i Bo x e r t he r e i s po wer Smart Charger Users Manual...
- Page 2 English User Manual ..........01-05 Deutsch Benutzerhandbuch .......06-10 Русское руководство пользователя ....11-15...
- Page 3 English User Manual Features Compatible with: Li-ion (4.20V,4.35V) / LiFePO4(3.60V) / Ni-MH/Ni-Cd (1.48V). Suitable for different types of cylindrical rechargeable lithium battery. Maximum 2.5A/channel fast charge. The charging current can be set manually. The battery type and current range of 4 slots can be set at the same time. High precision reference voltage source calibration.
-
Page 4: Lcd Display Introduction
LCD Display Introduction Rich user interface display, the LCD screen displays the states of the voltage, current, charging time, battery type, internal resistance, capacity, and percentage, which let you understand the battery charging state more intuitively. The LCD back-light will become dark after 1 minute if there is no operation. Note : The charge voltage, battery internal resistance, and charge current are switched every 1.2 seconds. - Page 5 Set the batteries type Put the batteries into any slot, and quickly double press the , then the batteries symbol will flash, short press , you can switch the batteries type, you can long press to exit, or it will exit automatically after 5 seconds. Set the charging current Long press , till the “...
-
Page 6: Battery Activation
Battery Activation C4-Plus charger has an activation function for over discharged Lithium battery .when placed a battery into charging slot, C4-Plus will auto detect the battery & activate it. If battery unable to be activated, charger will judge battery is damaged, the charging slot will display "... -
Page 7: Warranty
1. Broken down, Reconstructed and/or Modified by unauthorized parties. 2. Damaged from wrong operations (Installation of non-rechargeable batteries, or Violation warning operation). 3. Damaged by batteries leakage. For the latest information on products and services, please contact a local distributor or send an email to sales@miboxer.com... - Page 8 Deutsch Benutzerhandbuch Funktionen Kompatibel mit: Li-Ion (4.20V,4.35V) / LiFePO4(3.60V) / Ni-MH/Ni-Cd(1.48V). Geeignet für unterschiedliche Arten von zylinderförmige, wieder aufladbare Lithiumbatterie. Maximal 2,5 A / mit dem Kanal Schnellladung. Der Ladestrom kann manuell eingestellt werden. Kann alle Steckplatz Ladeströme einstellen und mit nur einem Druck die Batterieart auswählen.
- Page 9 LCD Bildschirmanleitung Großer LCD-Bildschirm, Echtzeitanzeige der Ladespannung, Ladestrom, Ladezeit, Batterietyp, Batterie-Innenwiderstand, Batteriekapazität, Batteriestrom mit Prozent und andere Daten, Sie können ein intuitiveres Verständnis des Batterieladestatus kennen. Wenn keine Bedienhandlung erfolgt, wird die LCD-Hintergrundbeleuchtung nach 1 Minute abgedunkelt. Hinweis: der Bildschirm der Ladespannung, des Batterie-Innenwiderstands und des Ladestroms werden pro 1,2 Sekunden umgeschaltet.
- Page 10 Das Batterien Band einstellen Geben Sie die Batterien in jeglichen Steckplatz und doppelklicken Sie schnell , dann wird das Batterien Symbol zu blinken beginnen. Kurzes drücken auf , Sie können das Batterien Band wechseln, Sie können lange drücken um es abzubrechen oder es wird automatisch nach 5 Sekunden abbrechen.
- Page 11 Li-ion(4.20V / 4.35V) LiFePO4 Ni-MH / Ni-Cd Batterien Art Voltage < 3.40V Voltage < 3.00V Voltage < 1.05V Niedrige Spannung Batterieaktivierung C4 Ladegerät hat eine Aktivierungsfunktion für tiefentladene Lithium Batterie. Wenn Sie eine Batterie in einen Lade-Steckplatz geben, wird C4 automatisch die Batterie erkennen &...
-
Page 12: Garantie
2. Von falschen Teilen beschädigt (z.B. Installation von keinen wieder aufladbaren Batterien oder Gewalt Warnung Inbetriebnahme). 3. Von Batterien Undichtheiten beschädigt. Für die neueste Information über Produkte und Service, kontaktieren Sie bitte unseren örtlichen Miboxer Händler oder senden Sie eine E-mail an sales@miboxer.com... - Page 13 Предназначено для зарядки аккумуляторов Li-ion (4.20V/4.35V), LiFePO4 (3.60V) и Ni-MH/Ni-Cd (1.48V). Совместимо с различными цилиндрическими Li-ion и Ni-MH/Ni-Cd аккумуляторами. Максимальный ток зарядки в 2.5 ампера на канал. Ручная установка величины зарядного тока. Индивидуальная установка типа аккумулятора и зарядного тока для каждого слота.
- Page 14 На понятном дисплее отображаются различные параметры (напряжение, зарядный ток, время зарядки, тип аккумулятора, внутреннее сопротивление, заполненная емкость, уровень заряда в процентах), которые позволяют вам понять состояние зарядки аккумулятора. Подсветка дисплея автоматически отключается через 1 минуту при отсутствии операций. : Отображение тока заряда, внутреннеего сопротивления, и тока зарядки...
- Page 15 Установите аккумулятор в любой слот и быстро дважды нажмите кнопку при этом начнет мигать символ типа аккумулятора. Коротким нажатием кнопки устанавливается необходимый тип аккумулятора (напряжение зарядки): Li-ion 4.35V / LiFePO4 (Li-ion 4.20V по умолчанию). Для выхода из режима установки типа аккумулятора необходимо длительное нажатие...
- Page 16 : После полного заряда, полностью разряженного Li-ion аккумулятора, на дисплее отображается накопленная емкость, которая близка к фактической емкости аккумулятора. Li-ion(4.20V / 4.35V) LiFePO4 Ni-MH / Ni-Cd меньше 3.40V меньше 3.00V меньше 1.05V Li-ion При срабатывании защиты у защищенных Li-ion аккумуляторов требуется активация, зарядное...
- Page 17 2. Неправильное использование, которое привело к повреждению устройства (например, его замене на не перезаряжаемую батарею или не соблюдение предупреждений). 3. Повреждение устройства, вызванное утечкой электролита из аккумулятора. Для получения последней информации о продуктах и услугах обратитесь к местному дистрибьютору или отправьте электронное письмо по адресу sales@miboxer.com...
-
Page 18: Packing List
Packing list Name Quantity C4-Plus Charger 1 PC User Manual 1 PC Power Cable 1 PC MiBoxer Hi-Tech Co.,Ltd. Add: 2 Floor Building 4, Good Mind industry, No.68 ChaoYang Road, YanLuo Street, Bao’an District, ShenZhen City, China E-mail: sales@miboxer.com www.miboxercharger.com...
