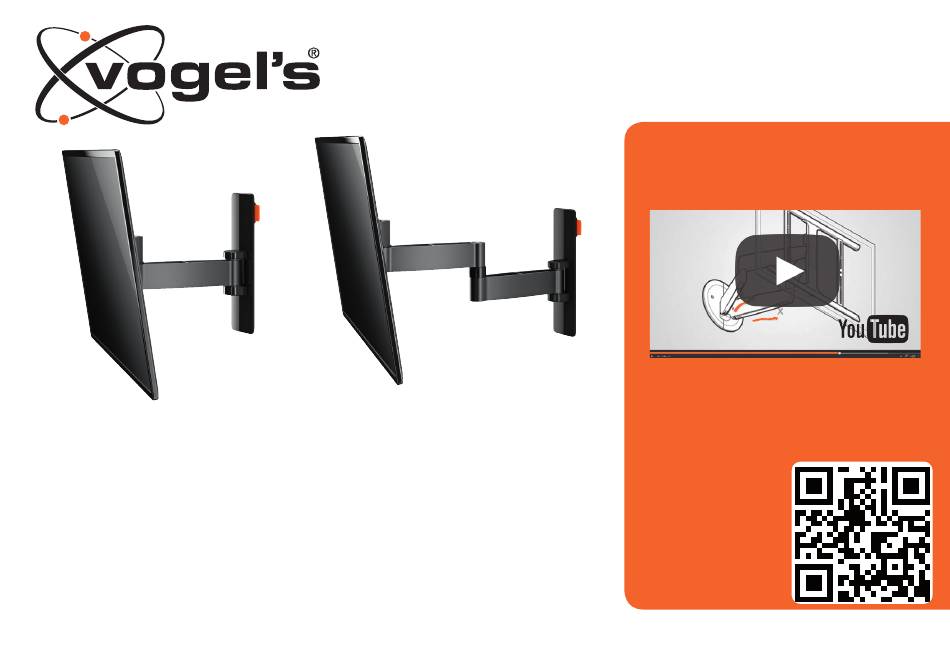

Scan the QR-code to find
the installation movie on
YouTube:
More information on:
www.vogels.com
Advertisement

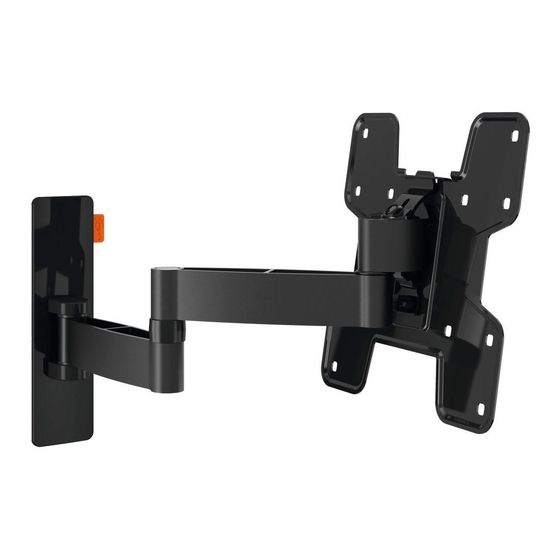

Related Manuals for vogel's W53060
Summary of Contents for vogel's W53060
- Page 1 Need help? Scan the QR-code to find the installation movie on W53060 W52060 YouTube: Mounting instructions Navodila za namestitev Инструкция по сборке и установке Upute za postavljanje Вказівки по монтажі Montavimo instrukcijos Instrukcja montażu Paigaldamisjuhised RO Instrucţiuni de montaj Montāžas pamācības CZE Návod k montáži...
- Page 2 W52060 8mm / 5/16" W53060 4 mm / 5/32" no.10 no.3...
- Page 3 EN Warning UK Попередження RO Avertisment Please read the warning and mounting instructions carefully before using this Перш ніж користуватися цим продуктом, уважно прочитайте попередження Citiţi cu atenţie avertismentul şi instrucţiunile de montare înainte de a utiliza product. Be aware that correct mounting and/or installation of this product та...
- Page 4 SK Upozornenie BG Предупреждение HR Upozorenje Pred použitím tohto výrobku prečítajte si prosím pozorne nasledujúce Моля, прочетете внимателно предупреждението и инструкциите за монтаж, Molimo Vas pažljivo pročitajte ovu napomenu i upute za postavljanje proizvoda upozornenia a pokyny na montáž. Upozorňujeme, že sa prísne vyžaduje преди...
- Page 5 ET Hoiatus EL Προειδοποίηση SR Upozorenje Palun lugege hoiatused ja paigaldusjuhised hoolega läbi enne selle toote Παρακαλούμε διαβάστε προσεκτικά την προειδοποίηση και τις οδηγίες στερέωσης, Pažljivo pročitajte upozorenja i uputstva za montiranje pre upotrebe ovog kasutamist. Pidage meeles, et selle toote õige paigaldus ja installeerimine on πριν...
- Page 6 Optional 1 Mount the adapter (B) onto the screen. Refer to the user manual of your TV for the correct mounting material. RU - Установите адаптер (B) на экран. Чтобы узнать, как правильно выбрать материал HR - Postavite priključak (B) na zaslon. для...
- Page 7 2 Slide the covers (Q) from the wall mount (A). RU - Снимите крышки (Q) с настенного кронштейна (A). UK - Зніміть кришки (Q) з настінних кріплень (A). - Wysunąć osłony (Q) z uchwytu ściennego (A). RO - Glisați capacele (Q) de pe suportul de perete (A). CZE - Odsuňte kryty (Q) z nástěnného držáku (A).
-
Page 8: Drill The Holes
ø 8mm 65mm/2.6" ø 5/16" 3 Drill the holes. RU - Просверлить отверстия. UK - Висвердлите отвори. - Wywiercić otwory montażowe. RO - Daţi găurile. CZE - Vyvrtejte díry. - Vyvŕtajte diery. HU - Fúrja ki a lyukakat. BG - Пробийте отворите. - Izvrtajte luknje. - Page 9 60mm/2.5" ø 4mm ø 5/32" 3 Drill the holes. RU - Просверлить отверстия. UK - Висвердлите отвори. - Wywiercić otwory montażowe. RO - Daţi găurile. CZE - Vyvrtejte díry. - Vyvŕtajte diery. HU - Fúrja ki a lyukakat. BG - Пробийте отворите. - Izvrtajte luknje.
- Page 10 no.10 4 Screw the wall mount (A) onto the wall. RU - Прикрутите настенный кронштейн (A) к стене. UK - Пригвинтіть настінний кронштейн (A) до стіни. - Przykręć uchwyt ścienny (A) do ściany. RO - Înşurubaţi suportul de perete (A) pe perete. CZE - Nástěnnou jednotku (A) namontujte na stěnu.
- Page 11 no.10 4 Screw the wall mount (A) onto the wall. RU - Прикрутите настенный кронштейн (A) к стене. UK - Пригвинтіть настінний кронштейн (A) до стіни. - Przykręć uchwyt ścienny (A) do ściany. RO - Înşurubaţi suportul de perete (A) pe perete. CZE - Nástěnnou jednotku (A) namontujte na stěnu.
- Page 12 5 Slide the covers (Q) back onto the wall mount (A). RU - Вставьте обратно крышки (Q) на настенный кронштейн (A). UK - Встановіть кришки (Q) знову на настінні кріплення (A). - Nasunąć osłony (Q) na uchwyt ścienny (A). RO - Glisați înapoi capacele (Q) în suportul de perete (A). CZE - Nasuňte zpět kryty (Q) nástěnného držáku (A).
- Page 13 15kg MAX. 6 Hook the TV onto the wall mount (A). - Подвесьте телевизор на настенный кронштейн (A). - Підвісьте телевізор на настінний кронштейн (A). - Zawieś odbiornik na uchwycie ściennym (A). - Prindeţi TV-ul pe suportul de perete (A). CZE - Zavěste televizor na nástěnnou jednotku (A).
- Page 14 7.2 Place the lower thumbscrew back; tighten the thumbscrew. 7.1 Position the TV level. RU - Разместить уровень телевизора. RU - Вставить на место нижний винт с накатанной головкой на место и затяните его. UK - Встановіть телевізор рівно. UK - Вставте нижній гвинт баранець; закріпіть його. - Wyrównaj ustawienie telewizora.
- Page 15 no. 3 • Guide the cables. • If the screen tilts downwards. Tighten the bolt with key X. RU - Если экран наклоняется вниз, затяните болт ключом X. - Проведите кабели. UK - Проведіть кабелі. UK - Якщо екран нахиляється донизу. Затягніть болти ключем X. - Poprowadź...
- Page 16 EN Guarantee terms and conditions • Если устройство применялось для другого оборудования, отличного от • Jeżeli urządzenie jest używane z innym produktami niż podane tutaj lub na Congratulations on the purchase of this Vogel’s product! The product you now того, которое указано на упаковке. opakowaniu.
- Page 17 • pokud byl výrobek použit pro jiné zařízení než je uvedeno na balení nebo BG Гаранционни срокове и условия HR Odredbe i uvjeti jamstva uvnitř balení. Поздравления за покупката на този продукт на Vogel’s! Продуктът, който сега Čestitamo Vam na kupovini proizvoda marke Vogel! Svaki dio Vašeg proizvoda VOGEL’S, HONDSRUGLAAN 93, 5628 DB EINDHOVEN, NIZOZEMÍ...
