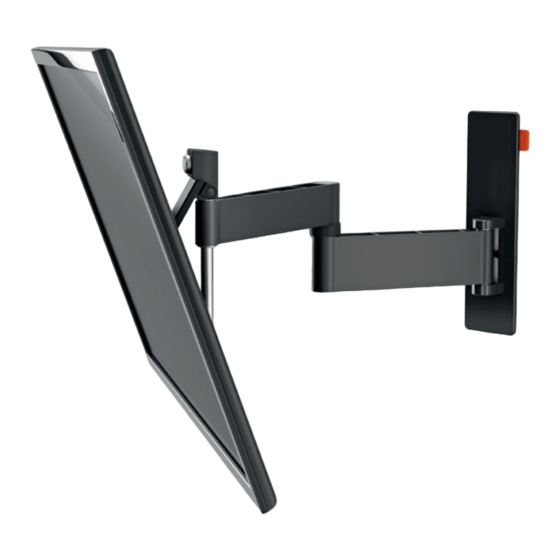

W52070
EN
Mounting instructions
RU
Инструкция по сборке и установке
UK
Вказівки по монтажі
PL
Instrukcja montażu
RO Instrucţiuni de montaj
CZE Návod k montáži
SK
Návod na montáž
HU Szerelési előírás
BG Инструкции за монтаж
W5307X
SL
Navodila za namestitev
HR
Upute za postavljanje
LT
Montavimo instrukcijos
ET
Paigaldamisjuhised
LV
Montāžas pamācības
Οδηγίες συναρμογής
EL
TR
Montaj kılavuzu
SR
Uputstvo za montiranje
Need help?
X
X
Scan the QR-code to find
the installation movie on
YouTube:
More information on:
www.vogels.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for vogel's W52070
Summary of Contents for vogel's W52070

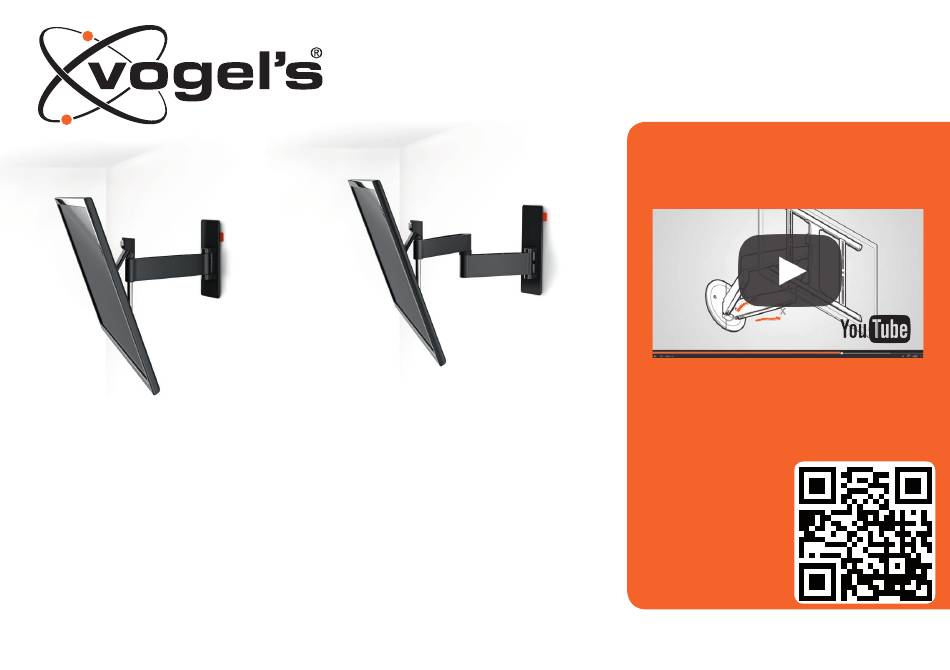

- Page 1 Need help? Scan the QR-code to find the installation movie on W5307X W52070 YouTube: Mounting instructions Navodila za namestitev Upute za postavljanje Инструкция по сборке и установке Вказівки по монтажі Montavimo instrukcijos Instrukcja montażu Paigaldamisjuhised RO Instrucţiuni de montaj Montāžas pamācības Οδηγίες...
- Page 2 W5307X W52070 5 mm / 13/64" 5 mm / 13/64" 10 mm / 25/64" no. 4 no.13...
- Page 3 EN Warning UK Попередження RO Avertisment Please read the warning and mounting instructions carefully before using this Перш ніж користуватися цим продуктом, уважно прочитайте попередження Citiţi cu atenţie avertismentul şi instrucţiunile de montare înainte de a utiliza product. Be aware that correct mounting and/or installation of this product та...
- Page 4 SK Upozornenie BG Предупреждение HR Upozorenje Pred použitím tohto výrobku prečítajte si prosím pozorne nasledujúce Моля, прочетете внимателно предупреждението и инструкциите за монтаж, Molimo Vas pažljivo pročitajte ovu napomenu i upute za postavljanje proizvoda upozornenia a pokyny na montáž. Upozorňujeme, že sa prísne vyžaduje преди...
- Page 5 ET Hoiatus EL Προειδοποίηση SR Upozorenje Palun lugege hoiatused ja paigaldusjuhised hoolega läbi enne selle toote Παρακαλούμε διαβάστε προσεκτικά την προειδοποίηση και τις οδηγίες στερέωσης, Pažljivo pročitajte upozorenja i uputstva za montiranje pre upotrebe ovog kasutamist. Pidage meeles, et selle toote õige paigaldus ja installeerimine on πριν...
- Page 6 1 Position the strips (C) on the screen. Make sure that the strips do not cover the connectors on the screen. RU - Расположите консольные планки (C) на экране. HR - Namjestite okomite držače (C) na poleđinu televizora. Убедитесь, что консольные планки не закрывают разъемы экрана. Pripazite da okomiti držači ne prekrivaju priključke na poleđini televizora.
- Page 7 (Optional) (Optional) 2 Screw the strips (C) onto the screen. Refer to the user manual of your TV for the correct mounting material. RU - Прикрутите консольные планки (C) к экрану. Чтобы узнать, как правильно выбрать HR - Pomoću vijaka pričvrstite okomite držače (C) na poleđinu televizora. материал...
- Page 8 no. 4 3.1 Loosen the bolts on the strips (C). 3.2 Remove the caps (R). RU - Ослабьте болты на консольных планках (С). - Снять колпачки (R). UK - Ослабте болти на консольних планках (С). - Зніміте пробки (R). - Poluzować śruby na paskach (C). - Zdjąć...
- Page 9 3.3 Slide the bars (B) over the strips (C). Make sure that the bars do not cover the connectors on the screen. - Вставить рейки (В) в консольные планки (C). - Postavite poprečne šipke (B) preko okomitih držača (C). Убедитесь, что рейки не закрывают разъемы экрана. Pripazite da šipke ne prekrivaju priključke na poleđini televizora.
- Page 10 no. 4 4.1 Tighten the bolts. 4.2 Place the caps (R) back onto the bars (B). - Затянуть болты. - Одеть колпачки обратно на рейки (В). - Затягніте болти. - Надіньте пробки (R) знову на рейки (B). - Dokręcić śruby. - Ponownie założyć...
- Page 11 5 Slide the covers (Q) from the wall mount (A). RU - Снимите крышки (Q) с настенного кронштейна (A). UK - Зніміть кришки (Q) з настінних кріплень (A). - Wysunąć osłony (Q) z uchwytu ściennego (A). RO - Glisați capacele (Q) de pe suportul de perete (A). CZE - Odsuňte kryty (Q) z nástěnného držáku (A).
-
Page 12: Drill The Holes
ø 5mm 20mm/0.8" ø 13/64" no.13 80mm/3.2" ø 10mm 20mm/0.8" ø 25/64" 6 Drill the holes. RU - Просверлить отверстия. UK - Висвердлите отвори. - Wywiercić otwory montażowe. RO - Daţi găurile. CZE - Vyvrtejte díry. - Vyvŕtajte diery. HU - Fúrja ki a lyukakat. BG - Пробийте... - Page 13 50mm/2.0" ø 5mm ø 5mm 50mm/2.0" ø 13/64" ø 13/64" 6 Drill the holes. RU - Просверлить отверстия. UK - Висвердлите отвори. - Wywiercić otwory montażowe. RO - Daţi găurile. CZE - Vyvrtejte díry. - Vyvŕtajte diery. HU - Fúrja ki a lyukakat. BG - Пробийте...
- Page 14 no.13 no.13 no.13 7 Screw the wall mount (A) onto the wall. RU - Прикрутите настенный кронштейн (A) к стене. UK - Пригвинтіть настінний кронштейн (A) до стіни. - Przykręć uchwyt ścienny (A) do ściany. RO - Înşurubaţi suportul de perete (A) pe perete. CZE - Nástěnnou jednotku (A) namontujte na stěnu.
- Page 15 no.13 no.13 50mm/2.0" ø 5mm ø 13/64" 7 Screw the wall mount (A) onto the wall. RU - Прикрутите настенный кронштейн (A) к стене. UK - Пригвинтіть настінний кронштейн (A) до стіни. - Przykręć uchwyt ścienny (A) do ściany. RO - Înşurubaţi suportul de perete (A) pe perete. CZE - Nástěnnou jednotku (A) namontujte na stěnu.
- Page 16 8 Slide the covers (Q) back onto the wall mount (A). 9 Loosen the upper thumbscrew; remove the lower thumbscrew. RU - Вставьте обратно крышки (Q) на настенный кронштейн (A). RU - Ослабить верхний винт с накатанной головкой; удалить нижний винт с накатанной UK - Встановіть...
- Page 17 20kg MAX. 10.1 Hook the TV onto the wall mount (A). Hook the upper thumb screw into the V-shaped recess. - Подвесьте телевизор на настенный кронштейн (A). - Zakačite televizor na zidni nosač (A). Зацепить верхний винт с накатанной головкой за V-образный паз. Umetnite gornju maticu u utor u obliku slova V.
- Page 18 10.3 Place the lower thumbscrew back; tighten both thumbscrews. 10.2 Position the TV level. - Разместить уровень телевизора. - Вставить на место нижний винт с накатанной головкой; затянуть оба винта с накатанной - Встановіть телевізор рівно. головкой. - Wyrównaj ustawienie telewizora. - Вставте...
- Page 19 no. 4 • Guide the cables. • If the tilt option is not used and the screen still tilts downwards/upwards: tighten/loosen screw S. - Проведите кабели. - Если регулировка наклона не используется, а экран по-прежнему можно наклонить вверх/вниз, то необходимо затянуть/ослабить винт S. UK - Проведіть...
- Page 20 EN Guarantee terms and conditions • Если устройство применялось для другого оборудования, отличного от • Jeżeli urządzenie jest używane z innym produktami niż podane tutaj lub Congratulations on the purchase of this Vogel’s product! The product you now того, которое указано на упаковке. na opakowaniu.
- Page 21 • pokud byl výrobek použit pro jiné zařízení než je uvedeno na balení nebo BG Гаранционни срокове и условия HR Odredbe i uvjeti jamstva uvnitř balení. Поздравления за покупката на този продукт на Vogel’s! Продуктът, Čestitamo Vam na kupovini proizvoda marke Vogel! Svaki dio Vašeg VOGEL’S, HONDSRUGLAAN 93, 5628 DB EINDHOVEN, NIZOZEMÍ...
- Page 22 ET Garantiitingimused EL Ό ροι και προϋποθέσεις εγγύησης SR Uslovi i odredbe garancije Õnnitleme Teid, et olete ostnud selle Vogel’si toote! Teie käes olev toode on Συγχαρητήρια για την αγορά αυτού του προϊόντος της Vogel’s! Το προϊόν το οποίο Čestitamo vam na kupovini ovog proizvoda kompanije Vogel’s! Proizvod koji valmistatud vastupidavast materjalist ja see põhineb disainil, mille iga detail έχετε...
- Page 24 More from Vogel’s Loudspeaker solutions Cable solutions & multi AV supports Universal tablet mounts Sound bar solutions www.vogels.com...
