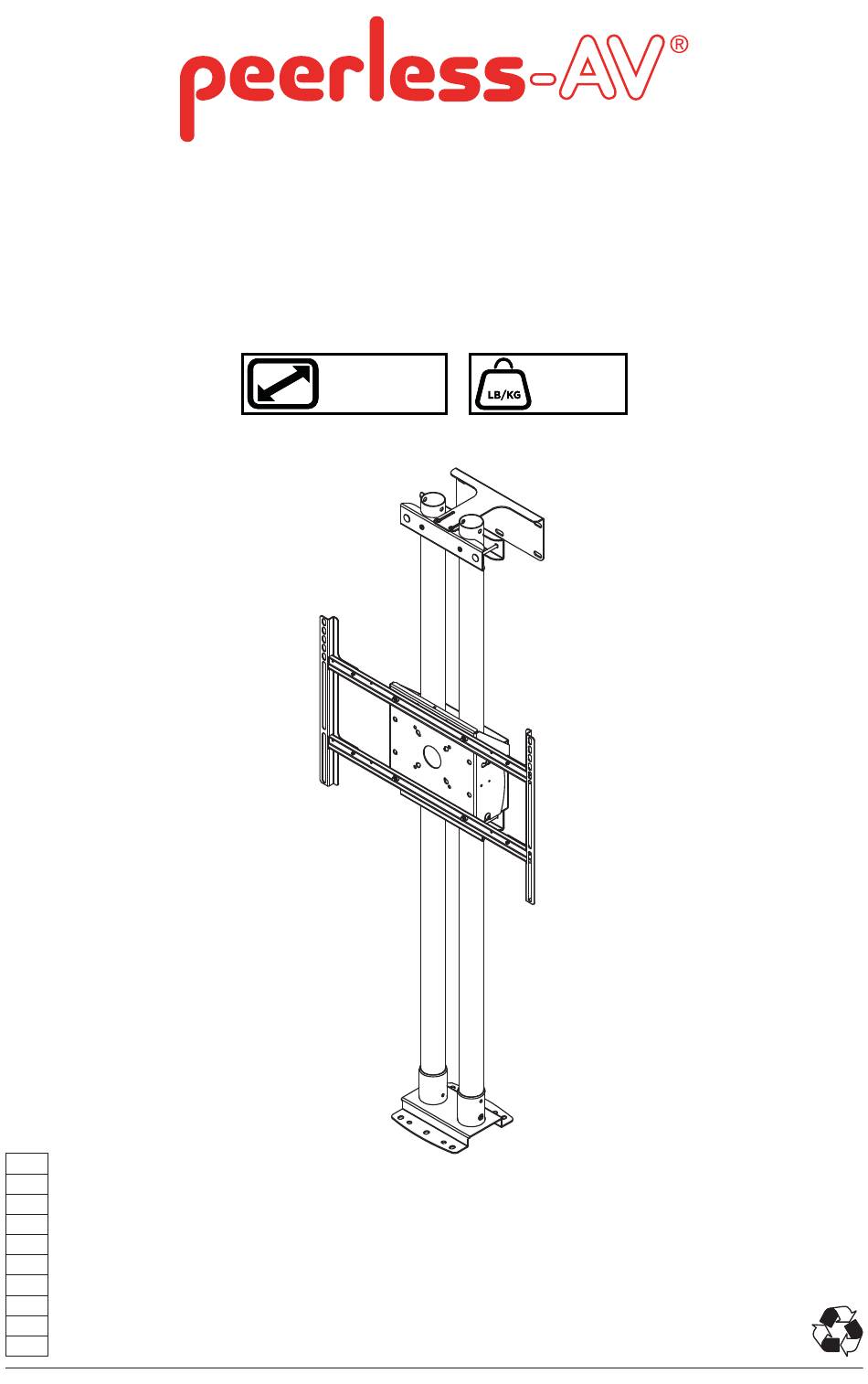

- Page 1 MOD-FW2KIT300 MOD-FW2KIT300-B 46" - 90" 211 lb (117 - 229 cm) (96 kg) ČEŠ TÜR 2014-02-04 #:203-9371-4 2017-07-07...
- Page 2 WARNING ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Page 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su soffi tti in calcestruzzo solido o a travi/traverse di legno. Sono compresi i dispositivi di fi ssaggio per l’installazione su calcestruzzo solido e a travi/traverse di legno. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
- Page 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Page 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
- Page 6 Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie). Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun). TÜR Parts List MOD-FW2KIT300 MOD-FW2KIT300-B Description Part # Part #...
-
Page 7: Table Of Contents
F ( 1 ) G ( 1 ) tilt box tilt plate H ( 2 ) horizontal rail I ( 1 ) J ( 1 ) L ( 8 ) M ( 4 ) M8 x 15mm M8 x 55mm left vertical rail right vertical rail Q ( 4 ) - Page 8 Wood stud wall. Concrete/Cinder block. Pared de madera. Concreto/Bloque de hormigón. Mur en bois. Béton/bloc de béton. Holzwand. Beton/Porenbetonstein. Houten muur. Beton/B2-blokken. Parete di legno. Calcestruzzo solido/forato. ČEŠ Dřevěná stěna. ČEŠ Betonový/škvárový blok. Drevená stena. Betónový/škvarový blok. Parede de madeira. Betão/bloco de cimento.
- Page 9 AVISO POR - Ao instalar suportes para parede Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifi que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.
- Page 10 1a-2 1a-3 Mark mounting holes on stud center lines. Marque los orifi cios de montaje en las líneas centrales del montante. Marquez les trous de fi xation le long de la ligne médiane du montant. Markieren Sie die Montagelöcher auf den Ständer-Mittellinien.
- Page 11 1a-4 3" (76mm) 7/32" (5.5mm) 7/32" (5.5mm) Drill mounting holes into supporting surface (3" (76mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de 3" (76mm). Percez les trous de fi xation dans la surface de support, une profondeur minimale de Drill hole must center on stud.
- Page 12 WARNING ENG - When installing Peerless wall mounts on a concrete wall, the wall must be at least 8" thick with a minimum compressive strength of 2000 psi. When installing Peerless wall mounts on a cinder block wall, the cinder blocks must meet ASTM C-90 specifi...
- Page 13 AVVERTENZA ITL - In sede d’installazione dei sostegni Peerless per parete su una parete in calcestruzzo solido, la parete deve avere uno spessore minimo di 20 cm, con una resistenza alla compressione di almeno 2000 psi (140 kg/cm2). In sede d’installazione dei sostegni Peerless per parete su una parete a mattoni di cemento, i mattoni di cemento devono soddisfare le specifi...
- Page 14 1b-1 1b-2 Mark mounting holes on stud center lines. Marque los orifi cios de montaje en las líneas centrales del montante. Marquez les trous de fi xation le long de la ligne médiane du montant. Markieren Sie die Montagelöcher auf den Ständer-Mittellinien.
- Page 15 1b-3 3" (76mm) 3/8" (10mm) 3/8" (10mm) Drill mounting holes into supporting surface (3" (76mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de 3" (76mm). Do not drill into mortar joints Percez les trous de fi...
- Page 16 1b-5 7/16" (11mm) Level wallplate. Install using concrete anchors and wood screws provided. Nivele e instale. Mettez à niveau et procédez au montage. Waagerecht ausrichten und anbringen. Installeer de schroeven waterpas. Livella e installa. ČEŠ Vyrovnejte a namontujte. Vyrovnajte a namontujte. Nivelar e instalar.
- Page 17 (10mm) S (2) Q (2) B (2) N (2) M (2) 2014-02-04 #:203-9371-4 2017-07-07...
- Page 18 (10mm) V (2) Q (2) R (2) 2014-02-04 #:203-9371-4 2017-07-07...
- Page 19 Level, mark mounting holes then refer to step 6a or 6b to secure mounting plate to fl oor. Nivele, marque los agujeros de montaje y consulte el paso 6a o 6b para fi jar la placa de montaje en el suelo. Mettez-la à...
- Page 20 6a-1 7/32" (5.5mm) Drill mounting holes into supporting surface (3" (76mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de 7/32" 3" (76mm). (5.5mm) Percez les trous de fi xation dans la surface de support, une profondeur minimale de 3 po (76mm) est requise.
- Page 21 6b-1 3/8" (10mm) Drill mounting holes into supporting surface (3" (76mm) minimum depth required). Taladre los agujeros de montaje en la superfi cie de apoyo; se requiere una profundidad mínima de 3" (76mm). Percez les trous de fi xation dans la surface de support, une profondeur minimale de 3 po (76mm) est requise.
- Page 22 2b-4 6b-3 Install using concrete anchors and wood screws provided. Nivele e instale. Mettez à niveau et procédez au montage. 7/16" Waagerecht ausrichten und anbringen. (11mm) Installeer de schroeven waterpas. Livella e installa. Vyrovnejte a namontujte. ČEŠ E (4) Vyrovnajte a namontujte. Nivelar e instalar.
-
Page 23: F ( 1 )
8b-1 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen. -
Page 24: Ff ( 8 )
8b-1 Center adapter brackets vertically on back of screen. Centre verticalmente los soportes en la pantalla. Centrez les supports à la verticale de l’écran. Richten Sie die Halterungen senkrecht mittig an der Bildschirm. Centreer de beugels verticaal op de van het scherm. centra le staffe verticalmente sul dello schermo. -
Page 25: G ( 1 )
8b-3 H (2) 8b-4 L (4) L (4) 8b-5 K (4) 2014-02-04 #:203-9371-4 2017-07-07... - Page 26 +20°/-5° Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 2014-02-04 #:203-9371-4 2017-07-07...
- Page 27 This page intentionally left blank. Página en blanco. Cette page a été laissée en blanc intentionnellement. Diese Seite wurde absichtlich freigelassen. Deze pagina is met opzet blanco gelaten. Pagina lasciata intenzionalmente vuota. Tato strana je záměrně prázdná. ČEŠ Táto strana je zámerne prázdna. Esta página foi intencionalmente deixada em branco.
- Page 28 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
-
Page 29: M ( 4 )
BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür. -
Page 30: S ( 4 )
OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než... - Page 31 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
