Brizo Siderna T67380 LHP Series Manual

Two handle roman tub trim - less handles

Hide thumbs Also See for Siderna T67380 LHP Series:

Manual (8 pages)

Manual (10 pages)

page of 8

/ 8
Bookmarks

Quick Links

Download this manual

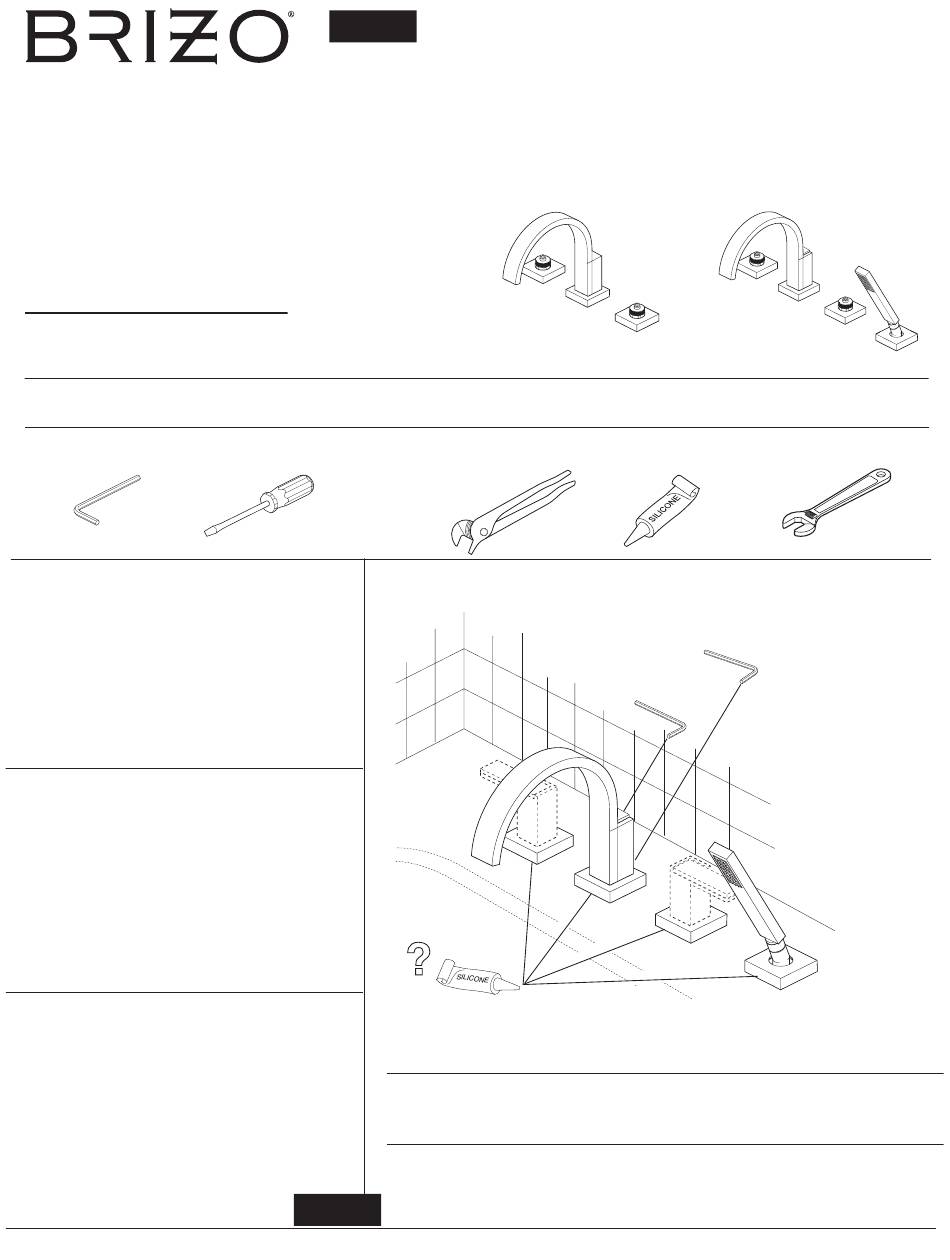

Models/Modelos/Modéles

T67380-▲LHP & T67480-▲LHP

Series/Series/Seria

Siderna

Write purchased model number here.

Escriba aquí el número del modelo comprado.

Inscrivez le numéro de modèle ici.

Note: Handle Kits must be ordered separately. / Nota: los juegos de manijas se venden por separado. /

You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:

For easy installation of your Brizo

faucet you will need:

• To READ ALL the instructions completely

before beginning.

• To READ ALL warnings, care, and

maintenance information.

• To complete the deck and valve rough-in prior to

installing this trim kit.

Para instalación fácil de su llave

Brizo

usted necesitará:

• LEER TODAS las instrucciones completamente

antes de empezar.

• LEER TODOS los avisos, cuidados, e

información de mantenimiento.

• Para completar el borde y la instalación de vál-

vulas dentro de las paredes previa a la

instalación de la llave y sus accesorios.

Pour installer votre robinet Brizo

facilement, vous devez:

• LIRE TOUTES les instructions avant de déb-

uter;

• LIRE TOUS les avertissements ainsi que toutes

les instructions de nettoyage et d'entretien;

• Installez le corps du robinet et terminez le

pourtour du bain avant de poser les accessories

de finition.

www.brizo.com

TWO HANDLE ROMAN TUB TRIM - LESS HANDLES

86655

LLAVE Y SUS ACCESORIOS PARA BAÑERA

ROMANA DE DOS MANIJAS - SIN MANIJAS

ACCESSOIRES DE FINITION DE ROBINET À

DEUX MANETTES POUR BAIN ROMAIN - SANS

LES MANETTES

Note : Manettes en kit vendues séparément.

"The Commonwealth of Massachusetts requires all hand-held shower sprays to comply with the Massa-

chusetts State Plumbing Code 248 CMR whereby their installation shall include a device that limits the

maximum deliverable temperature of hot water to 110°F and an approved backflow prevention system ."

"La Commonwealth de Massachusetts requiere que todos los rociadores de mano cumplan con el código

248 CMR de plomería del estado de Massachusetts por el que su instalación incluya un dispositivo que

limita la temperatura máxima de la salida del agua caliente a 110°F y un sistema aprobado de prevención

de contraflujo."

« Le Commonwealth du Massachusetts exige de tous les pulvérisateurs tenus dans la main de douche

d'être conformes au code 248 CMR de tuyauterie d'état du Massachusetts par lequel leur installation

inclue un dispositif qui limite la température livrable maximum de l'eau chaude à 110°F et à un système

86655

approuvé d'empêchement de refoulement. »

T67380-▲LHP

T67480-▲LHP

8/25/14

Rev. A

Need help?

Do you have a question about the Siderna T67380 LHP Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Brizo Siderna T67380 LHP Series

Page 1 Note: Handle Kits must be ordered separately. / Nota: los juegos de manijas se venden por separado. / Note : Manettes en kit vendues séparément. You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin: For easy installation of your Brizo ® faucet you will need: • To READ ALL the instructions completely...
Page 2 La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet compra. No se garantizan las pilas. Company para todos los reclamos a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía le aplica sólo a las llaves de agua de Brizo fabricadas Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cual- ® después del 1 de enero 1995 e instaladas en los Estados Unidos de América, Canadá y México. quier pieza o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación, uso y servicio normal. Si la reparación o su reemplazo no es práctico, Delta Faucet Company...
Page 3 Tuyau souple et joints Adapter & Gasket Base de la douche à main Adaptadore y Empaque ▲ Specify Finish Adaptateur et Joint Especifíque el Acabado Précisez le Fini Note: Handles sold separately. Backflow Protection System Nota: Manijas se vende por separado. Your Brizo hand shower incorporates a backflow protection system that ® Note : Manettes vendu séparément. has been tested to be in compliance with ASME A112.18.3 and ASME A112.18.1 / CSA B125.1. It incorporates two certified check valves in HL680 Handles (Metal Inserts) & Glide Rings series, which operate independently and are integral, non-serviceable Manijas (insertos de metal) y aros deslizantes parts of the wand assembly. Manettes (éléments rapportés en métal) et anneaux de glissement HL681 Handles (Green Glass Inserts) & Glide Rings...
Page 4: Maintenance
T67480 RP40668 Diverter Assembly Ensamble del Desviador Dérivation Maintenance Model T67480 If faucet does not divert water from the spout to the hand shower, check that If faucet leaks from spout outlet: Shut off water supplies – the lift rod (1) is securely threaded into the diverter (2). If the problem per- Replace Seats and Springs (1). * sists remove the lift rod and spout. Replace the diverter assembly RP40668. If leak persists: Shut off water supplies – Replace Stem Unit Assembly (2). * *Install stems (2) correctly for proper handle rotation: • For lever handles, the stops (3) must point to the right when installed. Mantenimiento Modelo T67480 Si la llave de agua no desvía el agua del surtidor hacia la regadera de mano, Si la llave de agua tiene filtración desde la salida del agua del surtidor: examine si la barrita de alzar (1) está fijamente enroscada en el desviador (2).
Page 5 T67380 T67380 T67480 T67480 3/32" (2.38 mm) 3/32 po Screw adapters (1) with gaskets (2) over end valves (3). OPTION: Use NOTE: The deck and valve rough-in must be finished before silicone under the gasket if deck is uneven. Place escutcheon (4) installing the trim kit. over adapter, and secure with nut (5). Repeat for other end valve. Install gasket (6) with base and spout (7) onto the spout adapter (8). Be Model T67380 sure spout is resting firmly on the deck. OPTION: Use silicone under Unscrew the test cap (1) and discard. the gasket if deck is uneven.
Page 6 T67480 T67480 T67480 T67480 For Model T67480 Only Slide hose (1) through conical nut (2). Attach hose (1) to braided Install lift rod (1). Screw the lift rod until it drops down and rotates metal hose (3) using gasket (4) and tighten. DO NOT install hand freely. Place finial (2) onto lift rod and secure with set screw (3). piece yet. Install button (4). Remove and discard the test cap and gasket (1). NOTE: This is Push gasket (3) down over base (2). Install base (1) to nest (2) and an extra gasket, one is supplied with the hose. tighten. OPTION: Use silicone under the base if deck is uneven. Sólo para los Modelo T67480 Deslice la manguera (1) a través de la tuerca cónica (2). Una la Instale la barrita de levante (1). Atornille la barrita hasta que caiga manguera (1) a la manguera trenzada de metal (3) usando el...
Page 7 T67380 T67480 Model T67380 Note: Handles sold separately. Turn faucet handles (1) all the way on. Turn on hot and cold water supplies and flush water lines for one minute. Important: This flushes away any debris that Place spline adapters (1) over valve stems (2) and secure with screws (3). could cause damage to internal parts. Make sure stem is in the off position. Model T67480 Make sure glide ring (4) is on bottom of handle (5). Align and place Make sure the lift rod (1) is in the down position. Turn faucet handles (2) all the handle over end valve spline (1) and onto escutcheon. Make sure way on. Turn on hot and cold water supplies and flush water lines for one min- handle is properly seated over the spline. The internal magnet will keep ute. Important: This flushes away any debris that could cause damage to the handle in place.
Page 8 Return the lift rod to the down position. Sólo para los Modelo T67480 Conecte el codo (1) a la manguera (2) con empaque (3) entre la conexión. Conecte la pieza de mano (4) en el codo (1) con Hale la manguera (1) a lo máximo que se pueda extender y el empaque (5) entre la conexión. Consulte la sección de diríjala hacia abajo en la bañera. Hale la barrita de alzar (2) a mantenimiento (página 4) para obtener información sobre la la posición completamente abierta y deje correr el agua por las función correcta del desviador y la barrita de levantar. líneas por un minuto. Después de dejar correr el agua cierre el agua con las manijas de la válvula de la bañera. Coloque la barrita de alzar en su posición normal. Modèle T67480 seulement Tirez sur le tuyau souple (1) pour le sortir entièrement et Fixez le coude (1) au tuyau souple (2) en prenant soin de placer pointez-le vers le bas dans le bain. Tirez sur la tirette (2) pour le joint (3) entre les deux éléments. Fixez la douche à main (4) au l’amener en position d’ouverture maximale et laissez couler coude (1) en prenant soin de placer le joint (5) entre les éléments. l’eau une minute. Tournez ensuite les poignées du robinet de Consultez la section qui traite de l’entretien (page 4) pour connaître baignoire pour les amener en position de fermeture. Ramenez le bon mode de fonctionnement de l’inverseur et de la tirette. la tirette à sa position normale. www.brizo.com 86655 Rev. A...
