Models/Modelos/Modéles
T67350▲ & T67450▲
Series/Series/Seria
Sotria™
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
For easy installation of your Brizo
faucet you will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings, care, and
Maintenance information.
• To complete the deck and valve rough-in prior to
installing this trim kit.
Para instalación fácil de su llave
Brizo
usted necesitará:
®
• LEER TODAS las instrucciones completamente
antes de empezar.
• LEER TODOS los avisos, cuidados, e
información de mantenimiento.
• Para completar el borde y la instalación de vál-
vulas dentro de las paredes previa a la
instalación de la llave y sus accesorios.
Pour installer votre robinet Brizo
facilement, vous devez:
• LIRE TOUTES les instructions avant de débuter;
• LIRE TOUS les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien;
• Installez le corps du robinet et terminez le
pourtour du bain avant de poser les accessories
de finition.
▲Specify Finish / Especifíque el Acabado / Précisez le Fini
93828
®
Optional
Opcional
Facultative
"The Commonwealth of Massachusetts requires all hand-held shower sprays to comply with the Massa-
chusetts State Plumbing Code 248 CMR whereby their installation shall include a device that limits the
®
maximum deliverable temperature of hot water to 110°F and an approved backflow prevention system ."
"La Commonwealth de Massachusetts requiere que todos los rociadores de mano cumplan con el código
248 CMR de plomería del estado de Massachusetts por el que su instalación incluya un dispositivo que
limita la temperatura máxima de la salida del agua caliente a 110°F y un sistema aprobado de prevención
de contraflujo."
« Le Commonwealth du Massachusetts exige de tous les pulvérisateurs tenus dans la main de douche
d'être conformes au code 248 CMR de tuyauterie d'état du Massachusetts par lequel leur installation
inclue un dispositif qui limite la température livrable maximum de l'eau chaude à 110°F et à un système
approuvé d'empêchement de refoulement. »
93828
1

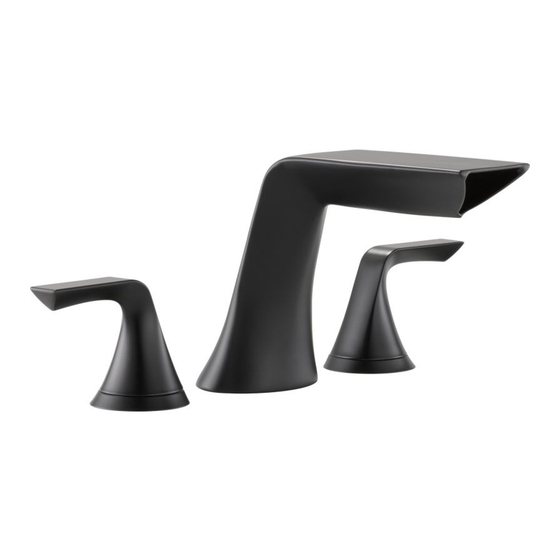

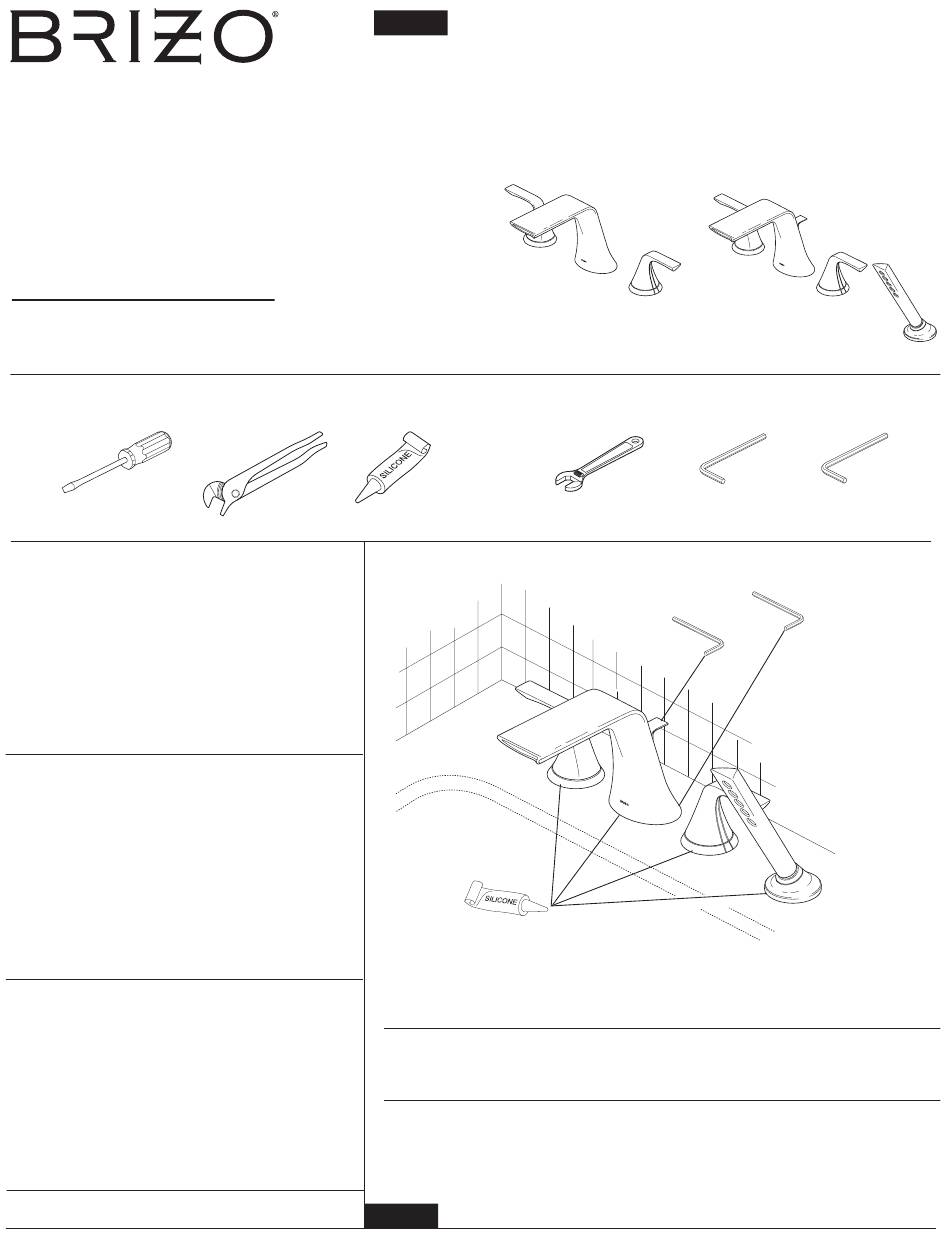

TWO HANDLE ROMAN TUB TRIM
LLAVE Y SUS ACCESORIOS PARA BAÑERA
ROMANA DE DOS MANIJAS (MANERALES)
ACCESSOIRES DE FINITION DE ROBINET
À DEUX POIGNÉES POUR BAIN ROMAIN
T67350▲
1/8"
(3.17 mm)
3/32"
(2.38 mm)
T67450▲
3/32"
(2.38 mm)
1/8"
(3.17 mm)
06/14/2017
Rev. A
