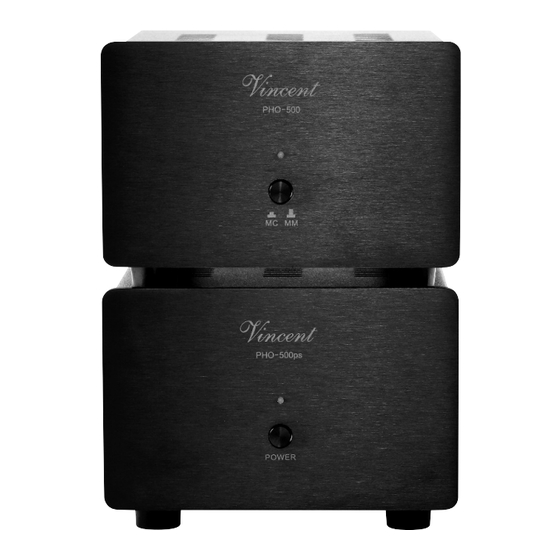

- Page 1 Vincent Bedienungsanleitung deutsch Instructions for use english Manuel d‘utilisation français PHO-500 MM/MC-Phonovorverstärker MM/MC Phono Preamplifier Préamplificateur phono MM/MC...
- Page 2 à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part. Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.
-
Page 3: Table Of Contents
Technical specifications ....................34 Glossary ........................35 english Consignes de sécurité ....................36 Autres consignes ......................37 Contenu de la livraison ....................38 Description de l'appareil ....................38 Installation ........................42 Commutation de tension ...................45 Configuration ......................45 Conseils ........................48 Résolution de problèmes....................49 Caractéristiques techniques ..................50 Glossaire........................51 français Vincent... -
Page 4: Sicherheitshinweise
Händen an. Verwenden Sie das weit unterhalb der maximal möglichen Ein stellung am im Lieferumfang enthaltene oder andere Netzkabel Verstärker erreicht. Gehen Sie deshalb vorsichtig mit von Vincent. der Lautstärkeeinstellung um, damit Hör schäden vermie- den werden. Damit Sie sich nicht unbeabsichtigt hoher Ausschalten Lautstärke aussetzen, stellen Sie vor dem Wechsel des... -
Page 5: Weitere Hinweise
Sintron Vertriebs GmbH, 76473 Iffezheim. nur auf eine dafür geeignete, stabile Un ter la ge. Um Vincent arbeitet ständig an der Verbesserung und Wei - das Klangpotential Ihres Systems optimal auszunut- ter ent wicklung seiner Produkte. Deshalb bleiben Än de - zen, empfehlen wir, die Geräte auf Vincent Racks zu... -
Page 6: Lieferumfang
Musikwiedergabe. Er korrigiert die für Netzversorgung minimiert. Das Design passt sich die Aufzeichnung von Schallplatten angewendete nahtlos in die tubeLine von Vincent ein. Höchste (RIAA-)Vorverzerrung mit großer Genauigkeit und Verarbeitungsqualität und ein hervorragendes erlaubt so den Anschluss eines Plattenspielers an Preis-Leistungs-Verhältnis sind selbstverständlich. - Page 7 An diesem Druckknopf muss der Typ des verwendeten Plattenspieler-Tonabnehmersystems eingestellt werden. Siehe Abschnitt „Einstellung der Betriebsart für das Tonabnehmersystem“. 2. POWER: Netzschalter Der Phono-Vorverstärker PHO-500 wird durch diesen Netzschalter am PHO-500ps ein- und ausgeschaltet. Tun Sie dies stets bei ausgeschaltetem Vor- bzw. Vollverstärker! Vincent...
- Page 8 (8) des PHO-500. 4. AC/FUSE: Netzbuchse des PHO-500ps Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das kleine Kunst - stoff-Gehäuse an der Unterseite der Netzbuchse be inhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise. Vincent...
- Page 9 Sie die Spannung von 230 V 8. DC IN: Spannungsversorgung auf 110 V umschalten können. des PHO-701 Weitere Information siehe Sicherheitshinweise Stecken Sie an hier das beigelegte Verbindungs- (S. 13 „Umschalten der Spannung“) kabel des Netzgerätes PHO-500ps (3) ein. Vincent...
-
Page 10: Installation
Um das Klangpotential der Komponenten voll aus- mechanisch identische Cinch-Buchsen vorhanden. zuschöpfen, sollten nur hochwertige Lautsprecher- Achten Sie darauf, dass Sie diese Anschlüsse bei und Verbindungskabel, beispielsweise Vincent der Installation nicht Kabel, verwendet werden. Bevorzugen Sie verwechseln! geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten. - Page 11 Hinweis: Eine Software zum Digitalisieren wird nicht mitgeliefert. Sie können z.B. die Software Audacity frei im Internet herunter laden. Hinweise zur Benutzung der Software Audacity® entnehmen Sie der Internetseite des Herstellers. USB-Verbindung PHO-500 PHO-500 MC MM PHO-500ps Laptop POWER Vincent...
- Page 12 Falls Ihr Plattenspieler mit einem Kristall-Tonabnehmersystem ausgestattet ist oder bereits eine Entzerrervorstufe enthält, muss der Plattenspieler direkt mit dem Line-Pegel-Eingang des Vollverstärkers/Vorverstärkers Ihres HiFi-Systems verbunden werden und ein externer Phono- Vorverstärker ist nicht notwendig. Ihr Fachhändler wird Sie bei Unsicherheiten gern beraten und auf Wunsch Ihr Plattenspielersystem einrichten. Vincent...
-
Page 13: Umschalten Der Spannung
Front durchgesetzt. Es gibt aber auch immer noch hervorragende MM-Systeme. Der PHO-500 arbeitet mit beiden Systemtypen. Diese erfordern jedoch unterschiedliche Verstärkung und Feinanpassung (über eine Kapazität, bzw. einen Widerstand). Hierzu befinden sich zwei Einstelleinheiten auf der Unterseite des PHO-500: Vincent... - Page 14 Eingangskapazität: 15 pF Sie können nun mittels der Schalter 1 und 2 (Einstelleinheiten (10)) eine Anpassungskapazität zuschalten. Die möglichen Werte und Einstellungen zeigt die untenstehende Tabelle. Wertetabelle Kapazität Schalterstellung „ON“ Kapazität keiner 15 pF 115 pF 235 pF 350 pF Vincent...
- Page 15 Impedanz Position „ON“ Impedanz keiner 1000 Ohm 783 Ohm 130 Ohm 600 Ohm 126 Ohm 514 Ohm 120 Ohm 405 Ohm 3+5+6 116 Ohm 364 Ohm 109 Ohm 319 Ohm 3+4+5 102 Ohm 4+5+6 293 Ohm 3+4+5+6 99 Ohm Vincent...
-
Page 16: Weitere Tipps
Die Schutzleiterwirkung bleibt erhalten. putern, elektrostatischen Lautsprechern, Sub woo - Ist das Brummgeräusch durch eigene Versuche fern, Plat ten spielern oder Kopfhörer ver stärkern nicht zu beseitigen, wird Ihnen Ihr Fachhändler her vorge rufen, sofern eine Audioverbindung zum weiterhelfen. Ver stärker besteht. Vincent... -
Page 17: Fehlersuche
Der Phono-Vorverstärker wurde an einen Schließen Sie den PHO-500 nur an Line-Level- Phono-Eingang des Verstärkers angeschlos- Eingänge an. sen. Siehe Abschnitt „Netzbrummen“ im Kapitel Siehe Abschnitt „Netzbrummen“ im Kapitel Tiefton- Brummen zu „Weitere Tipps“. „Weitere Tipps“. hören Vincent... -
Page 18: Technische Daten
1x Cinch stereo,1x DIN (DC IN PHO-500) Ausgänge: 1x Cinch stereo,1x DIN (DC OUT PHO-500ps), 1x USB Abmessungen (B x H x T): 130 x 82 x 225 mm (2x) Gewicht: 1,5 kg (PHO-500ps), 1,2 kg (PHO-500) Farbe Frontplatte: schwarz/silber Vincent... -
Page 19: Lexikon/Wissenswertes
Signalspannungen unterhalb 1V bezeich- net, die als Musik-Signale für Verstärker-Eingänge geeignet sind. Eingänge des Verstärkers (in der Regel als Cinch-Buchse ausgeführt), die für Signale des CD-Players, Kassettenrecorders, DVD- Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge“ oder „Hochpegel-Eingän - ge“ bezeichnet. Vincent... -
Page 20: Safety Guidelines
Use the power Be careful with the volume setting, therefore, in order cable supplied or another one from Vincent. to prevent damage to hearing. So that you do not expose yourself to high volumes unintentionally, always set to a low level before changing the input channel. -
Page 21: Other Instructions
Vincent racks and not putting them Vincent is a registered trademark of Sintron Vertriebs on top of each other. GmbH, 76473 Iffezheim. -
Page 22: Included In Delivery
The design of the appliances’ housing on of the RIAA distortion with highest precision has been created to fit the Vincent tubeLine. and thus allows you to connect a record player to Highest quality of workmanship and an outstan- an amplifier without special Phono input. - Page 23 500 to that system. See section “Setting the type of pickup system”. 2. POWER: mains switch This is the main power switch for turning on and off the PHO-500. Always switch on the PHO-500 before you switch on the amplifier/preamplifier! Vincent...
- Page 24 To establish the power supply, connect the plugs of the power cable to the device and to a wall power outlet. The small plastic housing beneath the mains socket holds the fuse. Refer to the Safety Guidelines. Vincent...
- Page 25 230 V to 110 V. 8. DC IN: power supply input of Refer to safety instructions for further information the PHO-500 (p. 29, “Switching the Voltage”) Make a connection to the power supply output (3) of the PHO-500ps using the supplied DIN cable. Vincent...
-
Page 26: Installation
Vincent cables, should be used. Your local stockist will be glad to advise you about this. Make sure that you do not mix up the analogue con- nectors for right and left. - Page 27 PHO-500 will be recognized by the name "USB-Audio". NOTE: A software to digitize your vinyl collection is not provided. You can download freeware software called Audacity. Manual how to use Audacity is provided by the developer website. USB-Connection PHO-500 PHO-500 MC MM PHO-500ps Laptop POWER Vincent...
- Page 28 Your local HiFi specialist will assist you if there is any help needed. He will set up your record player if you let him. Vincent...
-
Page 29: Switching The Voltage
(MC: higher ampli fication, adjusted by resistors MM: adjusted by capacitors) there are four adjustment units on the bottom of the appliance (two for each channel – on the left: left channel, on the right: right channel): Vincent... - Page 30 2 (adjustment units 10)) you can connectadditional matching capacitances. For an overview over possible settingsand values, please refer to the following chart. Table of values (capacitance) Switch “ON” Capacitance none 15 pF 115 pF 235 pF 350 pF Vincent...
- Page 31 Impedanz Position „ON“ Impedanz keiner 1000 Ohm 783 Ohm 130 Ohm 600 Ohm 126 Ohm 514 Ohm 120 Ohm 405 Ohm 3+5+6 116 Ohm 364 Ohm 109 Ohm 319 Ohm 3+4+5 102 Ohm 4+5+6 293 Ohm 3+4+5+6 99 Ohm Vincent...
-
Page 32: Tips
(as TV-sets or Tuners), personal computers, electrostatic loud- If the problem occurs and cannot be solved by speakers, subwoofers, record players or headpho- yourself your audio specialist dealer will help you. Vincent... -
Page 33: Search For Errors
See section “Net frequency noise” in the See section “Net frequency noise” in the Humming low fre- chapter “Tips”. chapter “Tips”. quency noise is audible, even as no audio source is playing back Vincent... -
Page 34: Technical Specifications
1x RCA stereo, 1x DIN (DC IN PHO-500) Outputs: 1x RCA stereo, 1x DIN (DC OUT PHO-500ps), 1x USB Dimensions (W x H x D): 130 x 82 x 225 mm (2x) Weight: 1.5 kg (PHO-500ps), 1.2 kg (PHO-500) Colour front plate: black / silver Vincent... -
Page 35: Glossary
Examples: 100 mV to 500 mV (Millivolts) on line level inputs, 2 mV to 5 mV on the phono MM input or 0.1 mV to 0.5 mV on the phono MC input. Vincent... -
Page 36: Consignes De Sécurité
Ne saisissez pas l'appareil avec les mains mouillés changer de canal d'entrée pour ne pas être exposé ou humides. Utilisez le câble fourni ou un autre sans le vouloir à une plus forte puissance sonore. câble de Vincent. Nettoyage Arrêt Débranchez le connecteur avant de Arrêtez chaque fois l'appareil avant de... -
Page 37: Autres Consignes
Pour cette rai- nous vous recommandons de placer les appareils son, des modifications de design et de construction sur des racks Vincent et de ne pas les poser l'un technique liées au progrès sont possibles. sur l'autre. -
Page 38: Contenu De La Livraison
Ce design s’intègre parfaitement (RIAA) observées lors de l’enregistrement des dis- dans la premiumLine de Vincent. Une qualité de ques et permet par conséquent le raccord d’une traitement exceptionnelle et un excellent rapport platine tourne-disque sur l’amplificateur sans entrée... - Page 39 à pression. Référez-vous à la section « Réglage du mode de fonctionnement de la tête de pick-up électrodynamique ». 2. POWER : Commutateur du secteur Ce commutateur de secteur du PHO-500ps permet d’allumer et d’éteindre le préamplificateur phono PHO- 500. Faites-le toujours lorsque le préamplificateur ou l’amplificateur sont éteints! Vincent...
- Page 40 4. AC/FUSE : Prise secteur avec porte-fusible Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l’appareil. Respectez les consignes de sécurité à ce sujet. Vincent...
- Page 41 PHO-500 V à 110 V. Fixez le câble de connexion fourni de l’adapta- Pour plus d'informations, reportez-vous à la secti- teur du secteur PHO-500ps (3) sur cette entrée. on Consignes de sécurité (P. 45 « Commutation de tension ») Vincent...
-
Page 42: Installation
! des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Veillez à ne pas intervertir les connexions analogi- Votre revendeur se fera un plaisir de vous conseil- ques droite et gauche. - Page 43 REMARQUE: Un logiciel pour numériser votre collection de vinyles n’est pas fourni. Vous pouvez téléchar- ger un logiciel gratuit appelé Audacity. Le manuel pour savoir comment utiliser Audacity est donné sur le site Internet du développeur. USB-Verbindung PHO-500 PHO-500 MC MM PHO-500ps Laptop POWER Vincent...
- Page 44 / du préamplificateur de votre système HiFi et un préamplificateur phono externe n’est pas requis. En cas de doutes, votre fournisseur pourra vous fournir les conseils nécessaires et installer le système de la platine tourne-disque sur votre demande. Vincent...
-
Page 45: Commutation De Tension
Le PHO-500 a été conçu pour gérer les deux systèmes sans aucune perte dans la qualité. Pour gérer les différences entre eux (MC: plus grande amplification, réglée par résistances MM: réglée par condensa- teurs) il y a deux unités de réglage sur le bas de l‘appareil. Vincent... - Page 46 2 (unités de réglage ( 0)) vous pouvez connecter des capacitances cor- respondantes additionnelles. Pour un aperçu des paramétrages et valeurs possibles, veuillez vous référer au tableau suivant. Tableau de valeurs (capacitance) Capacité position de commutation „ON“ aucun 15 pF 115 pF 235 pF 350 pF Vincent...
- Page 47 „ON“ impédance position position aucun 1000 Ohm 783 Ohm 130 Ohm 600 Ohm 126 Ohm 514 Ohm 120 Ohm 405 Ohm 3+5+6 116 Ohm 364 Ohm 109 Ohm 319 Ohm 3+4+5 102 Ohm 4+5+6 293 Ohm 3+4+5+6 99 Ohm Vincent...
-
Page 48: Conseils
Si vous ne parvenez pas à éliminer vous-même ce ronflement, votre revendeur vous y aidera. Vincent... -
Page 49: Résolution De Problèmes
N’utilisez le PHO-500 qu’aux entrées de Phono de l’amplificateur. l’amplificateur pour le niveau Line. Voir paragraphe « Ronflement du secteur » Voir paragraphe « Ronflement du secteur » Bourdonnement au chapitre « Conseils ». au chapitre « Conseils ». audible des basses Vincent... -
Page 50: Caractéristiques Techniques
1x RCA stéréo, 1x connecteur DIN (DC OUT PHO-501ps), 1x USB Dimensions (L x H x P) : 115 x 60 x 137 mm (2x) Poids : 1,5 kg (PHO-501ps), 1,2 kg (PHO-501) Variante Couleur Face : noir / argent Vincent... -
Page 51: Glossaire
Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced). Vincent... - Page 52 NOTIZEN / NOTES Vincent...
- Page 53 NOTIZEN / NOTES Vincent...
- Page 54 NOTIZEN / NOTES Vincent...
- Page 55 NOTIZEN / NOTES Vincent...
- Page 56 Vincent Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient Ihnen als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes. Please keep the receipt, store it together with this manual. The receipt is your proof for the beginning of the warranty period.
