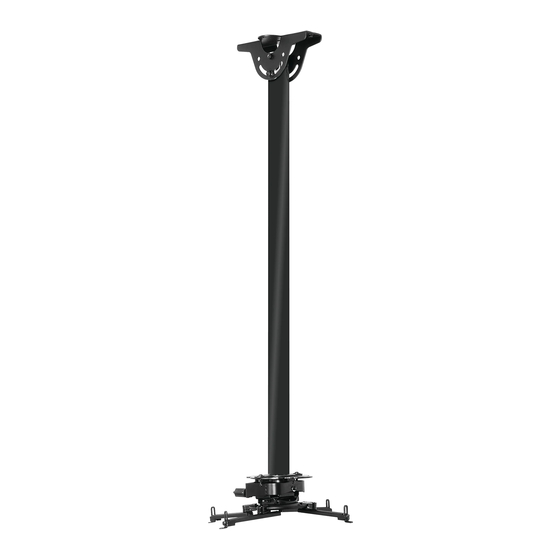

- Page 1 MOD-PRGSKIT100 MOD-PRSSKIT100 MOD-PRGSKIT150 MOD-PRSSKIT150 MOD-PRGSKIT300 MOD-PRSSKIT300 MOD-PRGSKIT100-B MOD-PRSSKIT100-B MOD-PRGSKIT150-B MOD-PRSSKIT150-B MOD-PRGSKIT300-B MOD-PRSSKIT300-B 50 lb (22.7 kg) ČEŠ TÜR 2013-02-12 #:056-9066-7 (2017-07-07)
- Page 2 WARNING ENG - This product is designed to be installed on wood joist/beam or solid concrete ceilings. Hardware is included for wood joist/beam and solid concrete installation. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail.
- Page 3 AVVERTENZA ITL - Questo prodotto è indicato per l’installazione su soffi tti in calcestruzzo solido o a travi/traverse di legno. Sono compresi i dispositivi di fi ssaggio per l’installazione su calcestruzzo solido e a travi/traverse di legno. Prima di iniziare l’installazione, accertarsi che la superfi cie di supporto sia in grado di sorreggere il carico combinato unità/dispositivi di fi...
- Page 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Page 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
- Page 6 Diely (predtým, ako začnete, pripravte si všetky diely zobrazené nižšie). Peças (antes de iniciar, certifi que-se de que tem todas as peças apresentadas em baixo). Parçalar (Başlamadan önce, aşağıda gösterilen bütün parçaların elinizde olduğundan emin olun). TÜR MOD-PRGSKIT100-B MOD-PRGSKIT100 MOD-PRGSKIT150-B MOD-PRGSKIT150...
-
Page 7: Table Of Contents
A (1) B (1) ceiling plate extension column C (1) 5mm allen wrench D ( 4 ) E ( 4 ) 10mm concrete anchor 3" wood screw F ( 2 ) G ( 1 ) H ( 3 ) I ( 1 ) M8 x 65mm M8 split lock M8 fl... - Page 8 Wood joist/beam Concrete Ceiling Vigueta de madera Techo de concreto Solive de bois Plafond en béton Holzbalken Betondecke Houten dwarsbalk Plafond van beton Travetto di legno Soffi tto in calcestruzzo Dřevěný nosník Betonový strop ČEŠ ČEŠ Drevený nosník Betónový strop Trave de madeira Teto em betão Ahşap kiriş...
- Page 9 AVISO POR - Ao instalar suportes para teto Peerless numa trave ou viga de madeira cobertas com painéis de gesso, verifi que se as traves ou vigas têm um tamanho nominal mínimo de 50,8 mm x 101,6 mm. Não instale em pai- néis de gesso com mais de 170 mm.
- Page 10 1a-1 Use stud fi nder to locate and mark stud center lines. Marque las líneas centrales del montante. Marquez la ligne médiane du montant. Markieren Sie die Ständer-Mittellinien. Markeer het midden van de balken. Contrassegna le linee centrali dei montanti. ČEŠ...
- Page 11 1a-3 7/32" 3" (5.5mm) (76mm) Mounting hole must center on stud. El orifi cio debe quedar centrado en el montante. Le trou doit être centré sur le Drill mounting holes into supporting surface 7/32" montant. (3" (76mm) minimum depth required). (5.5mm) Das Loch muss am Ständer Taladre los agujeros de montaje en la superfi...
- Page 12 WARNING ENG - When installing Peerless ceiling mounts on a concrete ceiling, the ceiling must be at least 8" thick with a minimum compressive strength of 2000 psi. Never attach concrete expansion anchors to concrete covered with plaster, drywall, or other fi nishing material. ADVERTENCIA ESP - Cuando vaya a instalar soportes de techo de Peerless en techos de concreto, los techos tienen que tener, por lo menos, 8"...
- Page 13 1b-1 Mark mounting holes. Marque los orifi cios de montaje. Marquez les trous de fi xation. Markieren Sie die Montagelöcher. Markeer montagegaten. Contrassegna I fori di montaggio. Vyznačte montážní otvory. ČEŠ Vyznačte montážne otvory. Marque os furos de montagem. Montaj deliklerini işaretleyin. TÜR 1b-2 3/8"...
-
Page 14: D ( 4 )
1b-3 Insert anchor fl ush to concrete. Inserte el anclaje a ras con el concreto. Insérez la cheville d’ancrage au ras du béton. Setzen Sie den Dübel bündig mit dem Beton abschließend ein. Breng anker aan gelijk met beton. Inserire il fermo a paro col calcestruzzo. - Page 15 OPTIONAL: Cut pole to desired length. Cut end must be perpendicular to pole within 1/16" (1.5mm). Must use drill template MOD-ADF (sold separately) to drill new holes in pole. Refer to accompanying instructions. OPCIONAL: Corte el poste a la longitud deseada. El extremo cortado tiene que quedar perpendicular al poste a 1/16”...
- Page 16 Measure distance from top of projector to ceiling (X), subtract 6-5/16" (160mm) then mark pole and cut away excess material. Mida la distancia desde parte superior del proyector el techo (X), reste 6-5/16" (160mm), marque el poste y corte el exceso. Mesurez la entre haut du projecteur et le plafond (X), soustrayez 6-5/16 po (160 mm), puis marquez le montant et coupez l’excédent de longueur.
- Page 17 5mm wrench 1/2" (13mm) H (2) F (2) 5mm wrench K (2) 2013-02-12 #:056-9066-7 (2017-07-07)
-
Page 18: F ( 2 )
Loosen. Afl oje. Desserrez. Lösen. Losdraaien. 4mm wrench Allentare. ČEŠ Uvolnit. Uvoľniť. Desaperte. Gevşetin. TÜR Rotate mount at least three full turns onto extension column Rote la unidad, por lo menos, tres vueltas completas en el tubo de extensión. 3/8" Faites effectuer au support au moins trois tours (10mm) complets sur le tube d'extension. - Page 19 4mm wrench Loosen. Afl oje. Desserrez. Lösen. Losdraaien. Allentare. Uvolnit. ČEŠ Uvoľniť. Desaperte. Gevşetin. TÜR Position feet of adapter bracket over mounting holes. Coloque las patas del soporte adaptador sobre los agujeros de montaje. Placez les pattes du support adaptateur sur les trous de fi xation. Positionieren Sie die Füße der Adapterhalterung über den Montagelöchern.
- Page 20 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
-
Page 21: M ( 1 )
It is the responsibility of the installer to ensure that the projector is properly ventilated per manufacturer's requirements. El instalador es responsable de asegurarse de que el proyector tenga una ventilación adecuada. Il incombe à l'installateur de s'assurer que le projecteur est correctement ventilé. Die für die Montage zuständige Person ist dafür verantwortlich, dass der Projektor ausreichend belüftet ist. - Page 22 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR Optional security screw. Tornillo de seguridad opcional. 4mm wrench Vis de sécurité facultative. Optionale Sicherheitsschraube. Optionele veiligheidsschroef. Vite di sicurezza opzionale. Volitelný bezpečnostní šroub. ČEŠ Voliteľná bezpečnostná skrutka. Parafuso de segurança opcional.
- Page 23 Cable management: adjust pitch then route cables as shown. 4mm wrench Manejo de cables: ajuste la inclinación y acomode los cables, como se muestra. Réglez l'angle d'inclinaison puis acheminez les câbles comme illustré. Kabelführung: stellen sie die neigung ein und verlegen sie dann die kabel wie abgebildet.
- Page 24 Loosen, adjust, tighten. Afl oje, ajuste, apriete. Desserrez, réglez, puis serrez. Lösen, einstellen, anziehen. 4mm wrench Losdraaien, aanpassen, aandraaien. Allentare, regolare, stringere. ČEŠ Uvolnit, nastavit, přitáhnout. Uvoľniť, nastaviť, pritiahnuť. Desaperte, ajuste, aperte. TÜR Gevşetin, ayarlayın, sıkın. +15° +20° -20° -15° Loosen, adjust, tighten.
- Page 25 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
-
Page 26: Q ( 4 )
BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür. - Page 27 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
- Page 28 Peerless’e herhangi bir yükümlülük yükleme yetkisine sahip değildir. Bu garanti size bazı özel yasal haklar vermektedir, ülkeden ülkeye değişen başka yasal haklarınız da olabilir Peerless-AV Peerless-AV Europe Peerless-AV de Mexico 2300 White Oak Circle Unit 3 Watford Interchange, Ave de las Industrias 413...
