Daikin ARYN20LV1 Instruction Manual

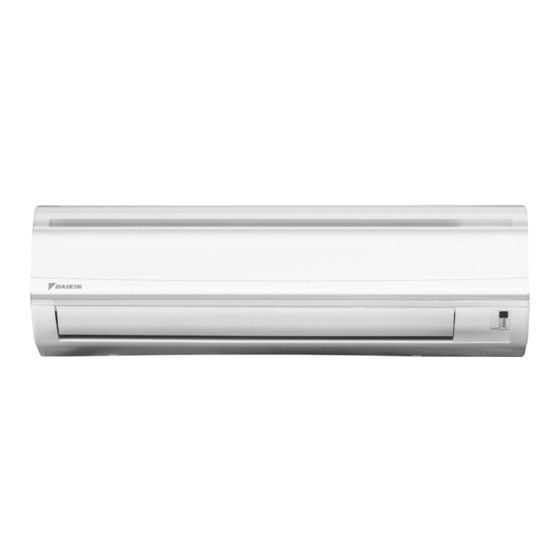

Wall mounted split-type air conditioner
Hide thumbs Also See for ARYN20LV1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Интернет-магазин «Мистер Климат»
INSTALLATION
MANUAL
WALL MOUNTED
R410A SPLIT TYPE AIR CONDITIONER
MODELS
ATYN20LV1
ATYN25LV1
ATYN35LV1
ATYN50LV1
ATYN60LV1
ARYN20LV1
ARYN25LV1
ARYN35LV1
ARYN50LV1
ARYN60LV1
www.mrklimat.ru
Тел.: 8-800-5555-710
Installation Manual
R410A Split Type Air Conditioner
Руководство по установке
R410A разделить Кондиционер
воздуха типа
IM-5WMJR-0515(0)-DAIKIN SIESTA
Part No.: R08019043338
English
Русский

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARYN20LV1 and is the answer not in the manual?

Questions and answers

Related Manuals for Daikin ARYN20LV1

Summary of Contents for Daikin ARYN20LV1

  • Page 1 WALL MOUNTED R410A SPLIT TYPE AIR CONDITIONER Installation Manual English R410A Split Type Air Conditioner Руководство по установке R410A разделить Кондиционер Русский воздуха типа MODELS ATYN20LV1 ARYN20LV1 ATYN25LV1 ARYN25LV1 ATYN35LV1 ARYN35LV1 ATYN50LV1 ARYN50LV1 ATYN60LV1 ARYN60LV1 IM-5WMJR-0515(0)-DAIKIN SIESTA Part No.: R08019043338...
  • Page 2 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 www.mrklimat.ru...

  • Page 3: Outline And Dimensions

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 OUTLINE AND DIMENSIONS Indoor Unit [ATYN] THE MARK SHOWS PIPING DIRECTION REAR REAR LEFT RIGHT TOP VIEW NAME PLATE SIGNAL RECEIVER TERMINAL BLOCK WITH EARTH INDOOR UNIT TERMINAL ON/OFF SWITCH SIDE VIEW BOTTOM BOTTOM ROOM TEMPERATURE THERMISTOR (INSIDE) LOUVER FRONT GRILLE FIXED SCREWS...
  • Page 4 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 « Recommended mounting plate retention spots (5 spots in all) Through the wall hole Ø 65mm Drain hose position Liquid pipe end Gas pipe end ALTERNATIVE INSTALLATION PLATE 20/25/35J Dimension Model 20/25/35J « Recommended mounting plate retention spots (7 spots in all) Through the wall hole Ø...
  • Page 5 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Outdoor Unit [ARYN] All dimensions are in mm Dimension Mode l 25/35C Dimension Mode l 25/35C Outdoor Unit [ARYN] All dimensions are in mm Dimension Model Dimension Model www.mrklimat.ru...

  • Page 6: Safety Precautions

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 INSTALLATION MANUAL This manual provides the procedures of installation to ensure a safe and good standard of operation for the air conditioner unit. Special adjustment may be necessary to suit local requirement. Before using your air conditioner, please read this instruction manual carefully and keep it for future reference. This appliance is intended to be used by expert or trained users in shops, in light industry and on farms, or for commercial use by lay persons.

  • Page 7: Installation Diagram

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 INSTALLATION DIAGRAM Indoor unit Cut thermal insulation pipe 75mm or more from ceiling Caulk pipe hole to an appropriate length and gap with putty. wrap it with tape, making sure that no gap is left in the Front panel insulation pipe’s cut line.

  • Page 8: Installation Of The Outdoor Unit

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 INSTALLATION OF THE OUTDOOR UNIT The outdoor unit must be installed in such a way, so as to prevent short circuit of the hot discharged air or obstruction to the smooth air flow. Please follow the installation clearances shown in the figure.

  • Page 9: Installation Of The Indoor Unit

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 INSTALLATION OF THE INDOOR UNIT The indoor unit must be installed in such a way so as to prevent The refrigerant piping can be routed to the unit in a number short circuit of the cool discharged air with the hot return air. of ways (left or right from the back of the unit), by using the Please follow the installation clearance shown in the figure.
  • Page 10 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Recommended Mounting Plate Retention Spots And Mount The Unit Onto The Installation Plate Dimensions Hook the indoor unit onto the upper portion of the installation plate (Engage the two hooks at the rear top of the indoor unit with the upper edge of the installation plate).

  • Page 11: Refrigerant Piping

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 REFRIGERANT PIPING If the pipe is too long, both the capacity and reliability of the unit will drop. As the number of bends increases, resistance to the flow of refrigerant system increases, thus lowering cooling capacity. As a result, the compressor may become defective. Always choose the shortest path and follow the recommendations as tabulated below: Indoor unit Outdoor Unit...
  • Page 12 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Equivalent length for various fitting (meter) Pipe Size L joint Trap bend 3/8" (OD9.52mm) 0.18 1/2" (OD12.7mm) 0.20 5/8" (OD15.9mm) 0.25 3/4" (OD19.1mm) 0.35 7/8" (OD22.2mm) 0.40 1" (OD25.4mm) 0.45 1 1/8" (OD28.6mm) 0.50 1 3/8" (OD34.9mm) 0.60 Notes: 1.

  • Page 13: Electrical Wiring Connection

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ELECTRICAL WIRING CONNECTION IMPORTANT : * The figures shown in the table are for information purpose only. They should be checked and selected to comply with the local/national codes of regulations. This is also subject to the type of installation and conductors used.

  • Page 14: Special Precautions When Dealing With R410A Unit

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 SPECIAL PRECAUTIONS WHEN DEALING WITH R410A UNIT R410A is a new HFC refrigerant which does not damage the • Use tools and materials exclusively for refrigerant R410A. ozone layer. The working pressure of this new refrigerant is Tools exclusively for R410A are manifold valve, charging 1.6 times higher than conventional refrigerant (R22), thus hose, pressure gauge, gas leak detector, fl...

  • Page 15: Additional Charge

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ADDITIONAL CHARGE The refrigerant is pre-charged in the outdoor unit. If the piping length is less than 7.5m, then additional charge after vacuuming is not necessary. If the piping length is more than 7.5m, then use the additional charge value as indicated in the table. Additional refrigerant charge [g] per additional 1m length as tabulated (For R410A models) HEAT PUMP MODEL Model...
  • Page 16 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 LED Indicator Lights: Normal Operation And Fault Conditions For Cooling/Heat Pump Unit Normal Operation/Fault Indication Action Error Code COOL/HEAT (GREEN/RED) Cool mode Green Heat mode Auto mode in Heating operation Auto mode in Cooling operation Green Timer on Sleep mode on...

  • Page 17: Air Conditioner Unit Operation

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 AIR CONDITIONER UNIT OPERATION Dry Mode Frost Prevention • When the air humidity is high, the unit can operate in dry • When the air fi lter is dirty, the evaporating temperature will mode. Press <MODE> button and choose <DRY>. decrease and eventually cause frosting.

  • Page 18: Air Filter

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 AIR FILTER Open the front panel. Clean or replace each filter. • Hold the panel at the recesses on the main unit • When shaking off remaining water, do not wring the (2 recesses on right and left sides) and lift it until it filter.

  • Page 19: Troubleshooting

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ! CAUTION • Don’t touch the metal parts of the indoor unit. It may cause an injury. • When removing or attaching the front panel, support the panel securely with hand to prevent it from falling. •...
  • Page 20 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 MEMO www.mrklimat.ru...
  • Page 21 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 СXEMA И РAЗMEPЫ Kомнатного блок [ATYN] ЗНАК ПОКАЗЫВАЕТ НАПРАВЛЕНИЕ ТРУБОПРОВОДА ЗАДНИЙ ЗАДНИЙ ЛЕВЫЙ ПРАВЫЙ ВИД СВЕРХУ ЗАВОДСКАЯ ПРИЕМНИК БИРКА СИГНАЛА ТЕРМИНАЛ С КЛЕММОЙ ЗАЗЕМЛЕНИЯ КОМНАТНЫЙ БЛОК ПЕРЕКЛЮЧАТЕЛЬ ВКЛ./ВЫКЛ. ВИД СБОКУ НИЖНИЙ НИЖНИЙ ТЕРМОРЕЗИСТОР КОМНАТНОЙ ТЕМПЕРАТУРЫ (ВНУТРИ) ЖАЛЮЗИ...
  • Page 22 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 « Рекомендуемые позиции закрепления установочной платы (всего 5 позиций) Сквозное отверстие в стене Ø 65мм Позиция дренажного шланга Конец жидкостной трубы Конец газовой трубы АЛЬТЕРНАТИВНЫЙ ВАРИАНТ УСТАНОВКИ ПЛАСТИНА 20/25/35J Размер Модель 20/25/35J « Рекомендуемые позиции закрепления установочной платы (всего...
  • Page 23 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Hаружного блок [ARYN] Все размеры указаны в мм Размер Модель 25/35C Размер Модель 25/35C Hаружного блок [ARYN] Все размеры указаны в мм Размер Модель Размер Модель www.mrklimat.ru...

  • Page 24: Руководство По Установке

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 РУКОВОДСТВО ПО УСТАНОВКЕ Это руководство рассматривает процедуру установки с целью обеспечения безопасности и соответствующих стандартов для функционирования блока кондиционера. Специальная регулировка по месту установки может быть необходима. Перед использованием Вашего кондиционера, прочитайте, пожалуйста, внимательно данное руководство по эксплуатации и сохраните его для обращения...
  • Page 25 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 РИСУНОК УСТАНОВКИ Обрежьте трубу тепловой изоляции заделайте зазор в месте до требуемой длины и обмотйте ее Комнатного блок отверстия лентой, тледя за отсутствием зазоров не менее 75мм от потолка для трубы по линии обреза трубы. обмотайте шпатлевкой.

  • Page 26: Установка Наружного Блока

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 УСТАНОВКА НАРУЖНОГО БЛОКА Наружный блок должен быть установлен таким образом, чтобы предотвратить замыкание горячего выпускаемого воздуха или образование препятствия для воздушного потока. Пожалуйста, соблюдайте установочные габариты, показанные на рисунке. Выберите самое прохладное место, где температура воздуха...
  • Page 27 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 УСТАНОВКА КОМНАТНОГО БЛОКА Внутренний блок должен быть установлен таким Прокладку трубопровода хладагента к блоку можно образом, чтобы предотвратить замыкание холодного выполнить несколькими способами (с левой или с выпускаемого воздуха и горячего рециркуляционного правой стороны на задней части блока), используя воздуха.
  • Page 28 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Рекомендуемая Разметка Крепления Установка блока на монтажной пластине Установочной Пластины И Размеры Зацепите внутренний блок за верхнюю часть монтажной пластины (Зацепите два крюка, расположенные на задней верхней части внутреннего блока, за верхний край монтажной 20/25/35J пластины).
  • Page 29 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие варианты...
  • Page 30 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 Эквивалентная длина для различных фитингов (метр) Размер Трубы L совместной Ловушке изгиб 3/8" (OD9,52мм) 0,18 1/2" (OD12,7мм) 0,20 5/8" (OD15,9мм) 0,25 3/4" (OD19,1мм) 0,35 7/8" (OD22,2мм) 0,40 1" (OD25,4мм) 0,45 1 1/8" (OD28,6мм) 0,50 1 3/8" (OD34,9мм) 0,60 Примечания: Эквивалентная...
  • Page 31 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ ВАЖНО: * Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать в соответствии с местными и национальными правилами и нормативами. Они также зависят от типа установки и используемых проводников. ** Соответствующий...
  • Page 32 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R410A R410A - это новый гидрофторуглеродный хладагент, • Используйте исключительно инструменты и материалы, не повреждающий озоновый слой. Рабочее давление предназначенные для хладагента R410A. Инструменты этого нового хладагента в 1,6 раз больше, чем рабочее специально...
  • Page 33 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ДОПОЛНИТЕЛЬНАЯ ЗАПРАВКА Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем 7,5м, то в дозаправке после откачки воздуха нет необходимости. Если длина трубопровода превышает 7,5м, используйте значение дозаправки, указанное в таблице. Дозаправка хладагента [гр] на дополнительный 1м длины в соответствии с данными таблицы...
  • Page 34 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 СИД индикаторы: Нормальные Условия Функционирования и Сбой Модуля Охлаждения/Обогревательный Насос Нормальная работа / Индикация Действия Код ошибки неисправностей ОХЛАДЬТЕ / ЖАРА (ЗЕЛЕНЫЙ/КРАСНЫЙ) Режим охлаждения Зеленого Режим Обогрев Красный Режим Авто в процессе Нагрева Красный Режим Авто в процессе Охлаждения Зеленого...

  • Page 35: Рабочий Диапазон

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 РАБОТА КОНДИЦИОНЕРА Режим Осушения Предотвращение Замерзания • При высокой влажности воздуха кондиционер может работать в • При загрязнении воздушного фильтра температура испарения будет режиме осушения. Нажмите кнопку <РЕЖИМ> и выберите режим уменьшаться, что приведет со временем к замерзанию. <ОСУШЕНИЕ>.

  • Page 36: Воздушный Фильтр

    Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ВОЗДУШНЫЙ ФИЛЬТР Откройте лицевую панель. Очистите или замените каждый из фильтров. • Возьмитесь за панель в местах углублений на • При удалении оставшейся воды, не скручивайте основном блоке (2 углубления с правой и левой фильтр. стороны) и...
  • Page 37 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ! ОCTOPOЖHO • Не прикасайтесь к металлическим частям внутреннего блока. Это может привести к телесным повреждениям. • При снятии или к реплении лицевой панели надежно придерживайте панель рукой для предотвращения ее падения. • Для очистки пользуйтесь водой с температурой не выше 40°C, бензин, керосин, разжижитель, другие...
  • Page 38 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 ПАМЯТКА www.mrklimat.ru...
  • Page 39 Интернет-магазин «Мистер Климат» Тел.: 8-800-5555-710 www.mrklimat.ru...
  • Page 40 Kita-ku, Osaka, 530-8323 Japan P.O.Box 18674, Galleries 4, 11th Floor, Downtown Jebel Ali, Dubai, UAE. Tokyo offi ce: JR Shinagawa East Bldg., 2-18-1, Konan, Minato-ku, Tokyo, 108-0075 Japan Importer for Turkey http://www.daikin.com/global/ Allianz Plaza-Kucukbakkalkoy Mah.Kayısdagi Cad.No:1 34750 Atasehir-ISTANBUL / TURKIYE www.mrklimat.ru...
