PASO 1 PREPARACIÓN
Ubique los ítems en el paquete de instalación:
• Tornillos
• Tapa de la caja de empalmes
• Manguera de desagüe y clavija
• Soportes de montaje
• Pieza de los bordes (en algunos modelos
• Gancho de la manguera de desagüe
• Manual del propietario
• Textos, muestras y/o cupones

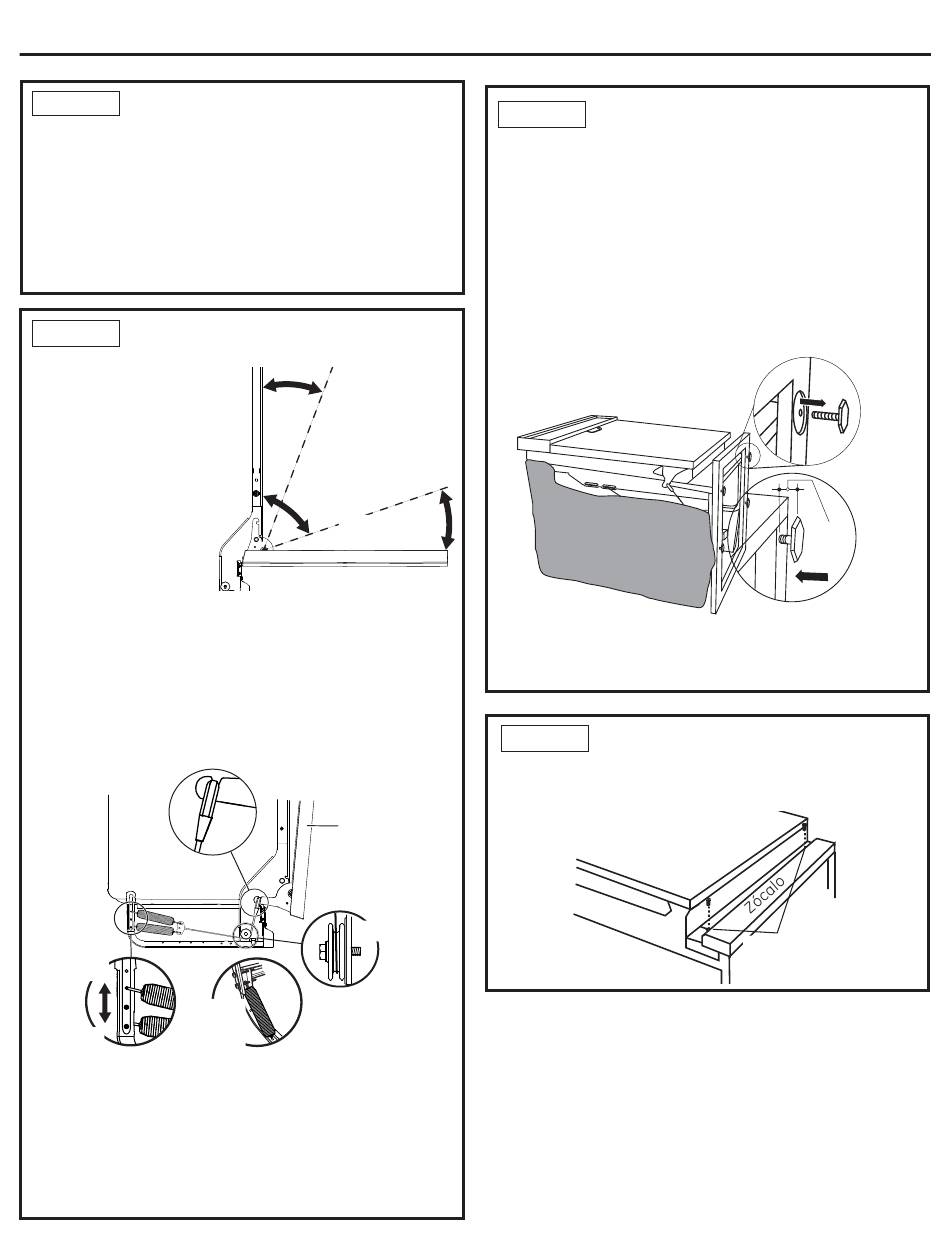

PASO 2 CONTROL DEL EQUILIBRIO DE
LA PUERTA
NOTA: Si instalará un
Panel Personalizado de
la Puerta (disponible en
algunos modelos), siga
las instrucciones que se
encuentran en el kit del
Panel Personalizado de la
Puerta.
• Con el lavavajillas en
la base de madera,
controle el equilibrio de
la puerta abriendo y
cerrando la misma.
• La puerta está correctamente equilibrada si, una vez
abierta, se cierra sola dentro de los 20º desde el ángulo
vertical, permanece en su posición desde un ángulo de
entre 20º y 70º y se abre totalmente a más de 70º.
• De ser necesario incremente o reduzca la tensión, como se
muestra. Algunos modelos cuentan con 2 resortes sobre un
lado y 1 resorte del otro lado. Trabe la puerta y ajuste los
resortes hasta lograr el equilibrio correcto
Vista lateral
Side View
Incrementar
la tensión
Resorte Spring
hooked
enganchado
to screw
al tornillo
Reducir la
inside leg
dentro de la
tensión
pata
Consejo: Asegúrese de que la puerta se abra y se cierre
de forma pareja . Controle la apertura y cierre de la puerta.
Si la puerta no se abre fácilmente o se cierra demasiado
rápido, controle el recorrido del cable del resorte. El cable está
sostenido por los "hombros" de la polea. Asegúrese de que el
cable no se haya resbalado de los hombros de la polea y que
esté colocado como se muestra.
Instalación del Lavavajillas
La
puerta
se cierra
dentro
de los
La puerta
20º
permanece en la
posición de entre
20º y 70º
La puerta queda
completamente
abierta a más de 70º
Vista lateral
Panel de
Custom
la puerta a
door
medida
panel
Vista frontal
Front View
Asegúrese de que el
Make sure pulley cables
cable de la polea esté
are within pulley shoulders
dentro de los hombros
de la polea.
Figura H
PASO 3 RETIRE LA BASE DE MADERA,
INSTALE LAS PATAS NIVELADORAS
IMPORTANTE –
Se producirán daños.
• Mueva el lavavajillas cerca de la ubicación de la instalación
y haga que se apoye sobre su parte trasera. NOTA: No
coloque el lavavajillas en su lado.
• Retire las 4 patas niveladoras sobre la parte inferior de la
base de madera con una llave de tomacorriente de 15/16".
• Descarte la base y las 2 patas niveladoras.
• Vuelva a atornillar las 2 patas niveladoras en la estructura
del lavavajillas, a aproximadamente 1/2" desde la
estructura, como se muestra.
Figura I
NOTA: El lavavajillas cuenta con ruedas niveladoras
ajustables traseras, y no requerirá las 2 patas niveladoras
traseras.
PASO 4
RETIRE EL ZÓCALO
• Retire los 2 tornillos del zócalo y el zócalo. Deje a un
costado para uso en el Paso 23.
Figura J
7
¡No patee la base de madera!
Approx.
1/2"
Retire los 2
Remove 2
Tornillos del Zócalo
Toekick Screws
