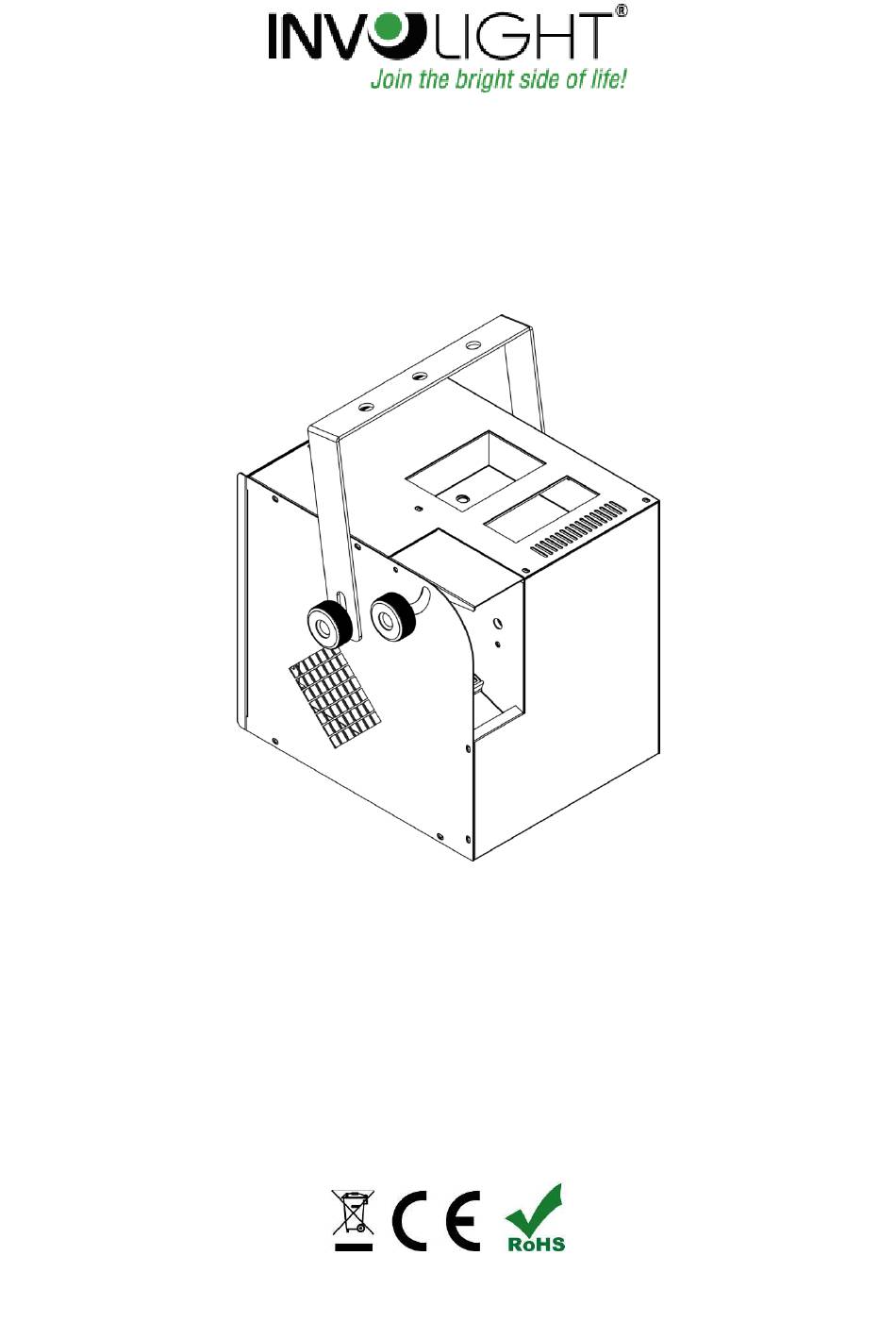

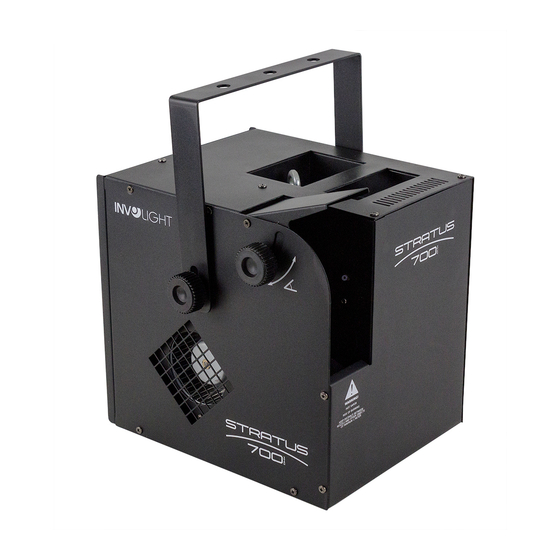

  • Page 1 Bedienungsanleitung User Manual Руководство по эксплуатации Stratus700DMX Dunstnebler (Hazer) Haze fogger (Hazer) Генератор тумана...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: .......... 2 1.2 Sicherheitshinweise: ......................3 Teil 2. Bestimmungsgemäßer Gebrauch:..................4 Teil 3. Inbetriebnahme: ........................ 4 Teil 4. Funktionen und Bedienung: ....................5 4.1 Gehäuserückseiten: ......................5 4.2 Timer-Controller (D-800): ....................

  • Page 3: Teil 1: Warnhinweise

    Mit diesem Gerät sind Sie Eigentümer einer äußerst hochwertigen und professionellen Dunst-Nebelmaschine. Damit Ihnen Ihre „Stratus700DMX“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem neuen INVOLIGHT Produkt! Teil 1: Warnhinweise: 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:...

  • Page 4: Sicherheitshinweise

    1.2 Sicherheitshinweise: Betriebsbedingungen. WARNUNG! Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie die Nebelmaschine niemals ohne Nebelflüssigkeit! Das Gerät darf im Betrieb niemals schräger als 20° positioniert werden.

  • Page 5: Teil 2. Bestimmungsgemäßer Gebrauch

    Gebrauch entstehen, wird keine Haftung übernommen. Teil 3. Inbetriebnahme: Stellen Sie das Gerät auf einer ebenen und trockenen Fläche auf. Füllen Sie den Tank mit INVOLIGHT Nebelflüssigkeit. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschließen Sie den Tank bitte wieder mit dem Deckel. Stecken sie das Fernbedienungskabel ( D-800) fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein.

  • Page 6: Teil 4. Funktionen Und Bedienung

    Teil 4. Funktionen und Bedienung: 4.1 Gehäuserückseiten: POWER IN: IEC Stromeingangsbuchse mit Sicherungshalter für F5AL230V Sicherung. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (Aufdruck auf dem Gerät).

  • Page 7: Timer-Controller (D-800)

    4.2 Timer-Controller (D-800): 1. 2. 4. 5. 6. Über ihre drei Tasten lassen sich die Stärke des Nebels, Ausstoßdauer und Intervalle einstellen und die Funktionen des Gerätes optimal auf die Anforderungen des Benutzers abstimmen. 1. DURATION- Regler: dadurch wird die Dauer jedes Nebelausstoßes eingestellt. 2.
  • Page 8 Drücken Sie die „Function“ Taste, bis „H512“ angezeigt wird. Nutzen Sie die Tasten „UP“ und „DOWN“ um den Wert zu erhöhen oder zu verringern H001 – min, H512 – max Drücken Sie die „Function“ Taste, bis „F512“ angezeigt wird. Nutzen Sie die Tasten „UP“ und „DOWN“ um den Wert zu erhöhen oder zu verringern F001 –...

  • Page 9: Funkfernbedienung (W-2) (Nicht Im Nicht Im Lieferumfang Enthalten)

    Wenn Sie die Funkfernbedienung für Ihre „STRATUS700DMX“ nutzen möchten, ziehen Sie die Antenne bitte ganz aus, um eine sichere Verbindung zu gewährleisten. Die Fernbedienung hat im Freien eine maximale Reichweite von ca. 30 – 50m. So können Sie die „STRATUS700DMX“ ideal auch für Theater- oder Präsentationszwecke einsetzen.

  • Page 10: Teil 5. Fehlerbehebung

    Teil 5. Fehlerbehebung: Wenn zu wenig Nebel ausgestoßen wird, die Pumpe Geräusche macht oder überhaupt kein Nebel zu sehen ist, trennen Sie das Gerät sofort von der Stromversorgung. Versuchen Sie nicht, durch Drücken der Aktivierungstaste auf der Fernbedienung das Gerät weiter zu betreiben, da dies zu Schäden am Gerät führen kann. Kontrollieren Sie den Flüssigkeitsstand, die externe Sicherung und die Remote-Verbindung, und stellen Sie sicher, dass an der Wandsteckdose Spannung anliegt.

  • Page 11: Teil 7. Technische Daten

    Teil 7. Technische Daten: Stratus700DMX MODELLBEZEICHNUNG: Produktart: Nebelmaschine Betriebsspannung: AC220-230V, 50Hz Leistungsaufnahme: 600W Stromversorgungsanschluss: IEC Stromeingangsbuchse mit Sicherungshalter Tankinhalt: 2,5 Liter Aufwärmzeit: Ca.2 Minuten (ist von der Umgebungstemperatur abhängig) Nebelausstoß: 100 m3 / min. Fluidverbrauch: 5ml/min Timer-Controller „D-800“ Fernbedienung im Lieferumfang: Funkfernbedienung „W-2“...

  • Page 12: Teil 8. Gewährleistungsbedingungen

    Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Page 13 ENGLISH Table of contents Part 1: Warnings: ........................13 1.1 Overview of the meaning of symbols and signal words: ........... 13 1.2 Safety instructions: ......................14 Part 2. Intended use: ........................15 Part 3. Commissioning: ......................15 Part 4. Functions and operation: ....................16 4.1 Housing Back: ........................

  • Page 14: Part 1: Warnings

    In order to make your "Stratus700DMX" a pleasure for you, please read this manual carefully before using it. If you have any questions, please contact your local INVOLIGHT dealer.

  • Page 15: Safety Instructions

    1.2 Safety instructions: Operating Conditions. WARNING! This product has been designed for indoor use only. To prevent damage, do not expose the unit to liquid or moisture. Avoid direct sunlight, strong dirt and strong vibrations. Never operate the fog machine without mist. The device must never be positioned more inclined than 20 °...

  • Page 16: Part 2. Intended Use

    A mist machine can only work safely with the INVOLIGHT mist fluid developed for the machine. Only use fluid that is specified in the "Matching accessories" section on the last page. Doing so may result in toxic, harmful gases or damage to the unit. Do not expose the fog to persons with allergies or respiratory diseases (asthma).

  • Page 17: Part 4. Functions And Operation

    Part 4. Functions and operation: 4.1 Housing Back: POWER IN: IEC current input socket with fuse holder for F5AL230V fuse. The assignment of the connection leads is as follows: Wire International Brown Outer conductor Blue Neutral conductor Yellow/Green Protective conductor The protective conductor must be connected! IMPORTANT NOTE: Replace the fuse only with a fuse of the same type and with the same values (imprint on the device).

  • Page 18: Timer Controller (D-800)

    4.4 Timer Controller (D-800): 1. 2. 4. 5. 6. Via their three buttons, the strength of the fog, ejection time and intervals can be set and the functions of the device can be optimally matched to the requirements of the user. 1.
  • Page 19 Press the "Function" button until "H512" is displayed. Use the "UP" and "DOWN" keys to increase or decrease the value H001 - min, H512 - max Press the "Function" key until "F512" is displayed. Use the "UP" and "DOWN" buttons to increase or decrease the value F001 - min, F512 max DMX Controls: Channel assignment: Channel...

  • Page 20: Radio Remote Control (W-2) (Not Included In The Scope Of Delivery)

    Green = Ready, Red = Heating If you want to use the radio remote control for your "STRATUS700DMX", please pull the antenna completely out to ensure a secure connection. The remote has a maximum range of 30 - 50m outdoors. So you can use the "STRATUS700DMX" ideally also for theater or presentation purposes.

  • Page 21: Part 5. Troubleshooting

    Part 5. Troubleshooting: If there is too little fog, the pump makes noise, or if there is no fog at all, disconnect the unit immediately from the power supply. Do not try to operate the unit further by pressing the activation button on the remote control, as this can damage the device.

  • Page 22: Part 7. Technical Specifications

    Part 7. Technical specifications: Stratus700DMX MODEL NAME: Product Type:: Haze-fogmachine (Hazer) Operating voltage: AC220-230V, 50Hz Power consumption: 600W Power supply: IEC power input socket with fuse holder Fuel tank capacity: 2,5 Liter Warm-up time: Approx.2 minutes (depends on ambient temperature) Fog output: 100 m3 / min.

  • Page 23: Part 8. Warranty Conditions

    Part 8. Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized retailers designated by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device.
  • Page 24 Ру ́ сский Cодержание Часть 1: Предупреждения......................24 1.1 общие сведения значений символов и предупреждений: ........... 24 1.2 указания по технике безопасности: ................25 Часть 2. Использование по назначению: ................26 Часть 3. Установка/Ввод в эксплуатацию: ................26 Часть 4. Функции и операции: ....................27 4.1 Корпус.

  • Page 25: Часть 1: Предупреждения

    Поздравляем вас с покупкой INVOLIGHT "Stratus700"! Вы стали обладателем высококачественного и профессионального генератора дыма. Для обеспечения надежного функционирования "Stratus700" в течение длительного времени, внимательно прочтите данное руководство перед началом эксплуатации устройства. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с вашим...

  • Page 26: Указания По Технике Безопасности

    1.2 указания по технике безопасности: ВНИМАНИЕ! Условия эксплуатации. Это устройство предназначено для использования только в помещении. Во избежание повреждений не подвергайте устройство воздействию жидкости или влаги. Избегайте прямых солнечных лучей, сильных загрязнений и сильной вибрации. Никогда не эксплуатируйте генератор тумана без надлежащей специальной жидкости для нее. Угол наклона прибора не...

  • Page 27: Часть 2. Использование По Назначению

    Часть 3. Установка/Ввод в эксплуатацию: Распакуйте устройство, и перед использованием тщательно проверьте его на предмет повреждений. Разместите устройство на ровную и сухую поверхность. Заполните бак генератора жидкостью INVOLIGHT. После заполнения закройте бак крышкой. Сетевым кабелем (в комплекте) подключите прибор к...

  • Page 28: Часть 4. Функции И Операции

    Часть 4. Функции и операции: 4.1 Корпус. Задняя часть: POWER IN: входной разъем питания IEC переменного тока с предохранителем F6,3AL230V. Назначение соединительных проводов питания осуществляется следующим образом: Линия Контакт Обозначения коричневый фаза синий нейтральный Желто-зеленый земля Заземленный провод должен быть обязательно подключен! Переключатель...

  • Page 29: Таймер Контроллер D-800 (В Комплекте)

    4.2 Таймер контроллер D-800 (В комплекте): 1. 2. 4. 5. 6. С помощью дистанционного пульта D-800 можно настроить длительность выброса дыма, интервал, а также настроить объем выпускаемого дыма. 1. DURATION- Регулятор длительности выброса дыма. 2. INTERVAL- Регулятор интервала выброса дыма. 3.
  • Page 30 DMX управление. Назначение каналов: Канал Значение Функции Отсутствует 0 - 5 Мощность дыма(5 - 95%) 6 - 249 Максимальный выброс (100%) 250 - 255 Отсутствует 0 - 5 Скорость вращения вентилятора (5 - 95%) 6 - 249 Максимальная скорость (100%) 250 - 255 DMX512 (англ.

  • Page 31: Беспроводной Пульт Дистанционного Управления (В Комплект Не Входит)

    4.4 беспроводной пульт дистанционного управления (В комплект не входит): INVOLIGHT „Alpina1200DMX“ можно оснастить радио-дистанционным управлением, что очень удобно для работы с прибором. Приемник (W-2): Передатчик (W-1): Светодиодный индикатор: Для нормальной работы пульта дистанционного управления для вашего „Alpina1200DMX“ пожалуйста, полностью выдвиньте антенну, чтобы обеспечить хороший сигнал соединения с приемником.

  • Page 32: Часть 5. Устранение Неполадок

    Часть 5. Устранение неполадок: Причина: слишком мало генерируется тумана, насос шумит, или вообще не происходит выброс из выходного отверстия генератора: 1. Немедленно отсоедините устройство от источника питания. 2. Не нажимайте кнопку активации на пульте дистанционного управления, так как это может привести к повреждению...

  • Page 33: Часть 7. Технические Характеристики

    2. Сенсор контроля жидкости. При низком уровне дымо- жидкости помпа отключается. Часть 8. Условия гарантии: Гарантийное обслуживание продукции «Involight» выполняет компания «ИНВАСК». Гарантия действительна при условии соблюдения правил эксплуатации изделия. ГАРАНТИЙНОМУ РЕМОНТУ НЕ ПОДЛЕЖАТ: • приборы, имеющие любые механические повреждения (как внешние, так и внутренние);...

  • Page 34: Часть 9. Рекомендуемые Дымо-Жидкости

    Мы не несем ответственности за ошибки работы в результате неправильной эксплуатации. Если Вы сомневаетесь, проконсультируйтесь с вашим дилером INVOLIGHT! Часть 9. Рекомендуемые дымо-жидкости: Artikelname: Kurzbeschreibung: Artikelnummer: EAN: FL-HL Involight FL HL Hazerfluid, 5 Liter A-000000-01399 4052809320076 Artikelname: Kurzbeschreibung: Artikelnummer: EAN:...

  • Page 35: Часть 10. Охрана Окружающей Среды

    дистрибьютору или в местную компанию по переработке. Уважайте местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив Директива по электромагнитной совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС. ООО «ИНВАСК» Адрес: 143406, Московская область, Красногорск, ул. Ленина, дом 3 Б...
  • Page 36 Stratus700DMX Bestellnummer: A-000000-05883 www.involight.de...
