JRVCS1
RV CONTROL AND MONITORING SYSTEM
Installation and Operation Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JENSEN JRVCS1 and is the answer not in the manual?

Questions and answers

Related Manuals for ASA Electronics JENSEN JRVCS1

Summary of Contents for ASA Electronics JENSEN JRVCS1

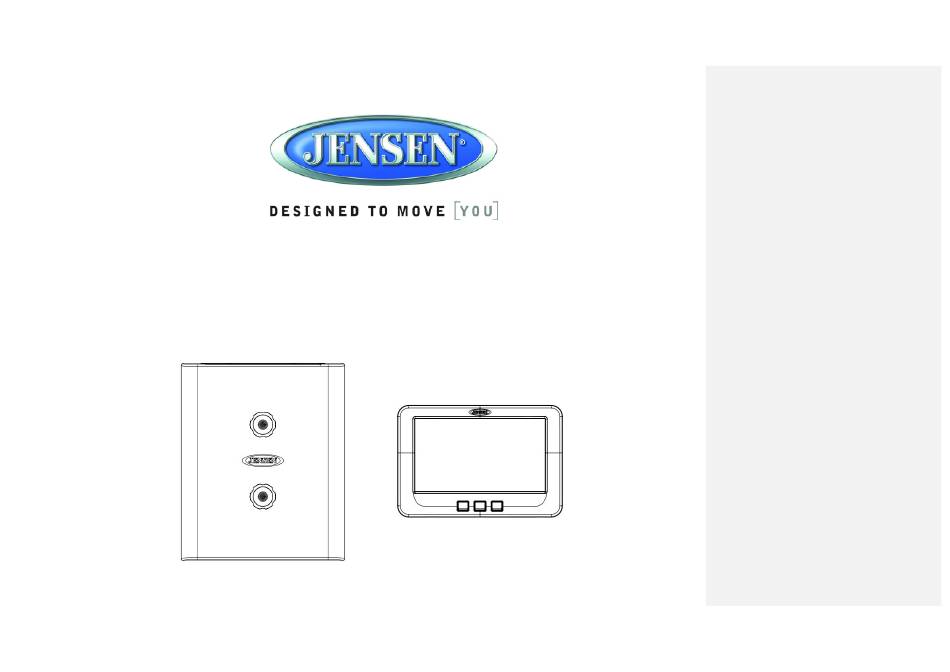

  • Page 1 JRVCS1 RV CONTROL AND MONITORING SYSTEM Installation and Operation Manual...

  • Page 2: Table Of Contents

    JRVCS1 CONTENTS   CONTENTS ..........................ii Introduction ..........................4     Thank You! ..........................4   Features ..........................4   Precautions ........................... 4   Packing List .......................... 4   Installation ............................ 5   Tools and Supplies ........................ 5   Disconnecting the Battery ..................... 5  ...
  • Page 3 JRVCS1...

  • Page 4: Introduction

    If you take a few minutes to look through it, you’ll learn how to 1 Cover, 2 Thumb Screws 1 Body Control Module (BCM) 1 Display Commander (DC) use all the features of your new Jensen JRVCS1 for maximum enjoyment. Features Features of Jensen JRVCS1 system include: ...

  • Page 5: Installation

    格式化: 縮排: 左: 0.63 公分 It’s a good idea to read all of the instructions before beginning the installation. We recommend having your Jensen JRVCS1 installed by a reputable RV dealership Tools and Supplies You will need these tools and supplies to install your JRVCS1: ...

  • Page 6: Wiring

    JRVCS1 LIGHT ORANGE SECURITY LIGHTS + (IN) (14) WIRING WHITE (14) SECURITY LIGHTS - (IN/OUT) ORANGE (14) SECURITY LIGHTS + (OUT) The wiring diagram depicts all the wiring connections required for proper operation of the unit. LIGHT ORANGE AWNING LIGHTS + (OUT) (14) LIGHT...
  • Page 7 JRVCS1 AUX TRIGGER 6 (OUT) AUX TRIGGER 7 (OUT) AUX TRIGGER 8 (OUT) BROWN (18) LOCKOUT SIGNAL +12V (IN) W HITE WATER HEATER GROUND (18) BROWN (18) WATER HEATER ON (GAS) ORANGE (18) WATER HEATER ON (ELECTRIC) PINK (18) WATER HEATER FAULT BLUE (14) WATER PUMP +12V...
  • Page 8 JRVCS1 SETUP MENU LIST...
  • Page 9 JRVCS1 ITEM SELECTION GENERATOR PROPANE OR GAS SLIDE 1 ELECTRIC OR HYDRAULIC SLIDE 2 ELECTRIC OR HYDRAULIC SLIDE 3 ELECTRIC OR HYDRAULIC SLIDE 4 ELECTRIC OR HYDRAULIC SLIDE 5 ELECTRIC OR HYDRAULIC TRIGGER 1 MOMENTARY OR LATCH TRIGGER 2 MOMENTARY OR LATCH TRIGGER 3 MOMENTARY OR LATCH TRIGGER 4...

  • Page 10: Troubleshooting

    JRVCS1 TROUBLESHOOTING Symptom Solution DC will not turn ON or No Try the ON/OFF button. front panel operation Check main fuse in Distribution Panel. Check 12V+ on wire to DC (RED wire). Check Ground wire to DC. No Power to the Body Check the Red power LED is off, Control Module (BCM) Check the fuse in the Distribution Panel.

  • Page 11: Specifications

    JRVCS1 SPECIFICATIONS FCC Notes Display Commander (DC) Operating Voltage ........
  • Page 12 SETUP     Text Editing  1. Select “setup”    2. Long press “Awning1”   ...
  • Page 13   3. A device rename window will open. Press “OK” after completing the text editing. ...
  • Page 14  ...
  • Page 15   SETUP     Scroll List Editing  1. Select “setup”    Î 2. Press the “ ” icon before the device name and move the device to a new location, “Electric Slide 1” as an example. ...
  • Page 16   SETUP     Triggers    1. Triggers 1 through 8 can be added to the system. ...
  • Page 17   2 Either “Momentary” or “Latch” can be selected for each Trigger. ...
  • Page 18     SETUP    Tanks    1. Fresh water tanks, Black water tanks and Gray water tanks can be added to the system, ...
  • Page 19    ...
  • Page 20   SETUP    Lights    1. Light Groups can be added to the system,     ...
  • Page 21   SETUP    Slides    1. Slides can be added to the system,     ...
  • Page 22   SETUP    Awnings    1. Awnings can be added to the system,     ...
  • Page 23   SETUP    Jacks    1. Jacks can be added to the system,   ...
  • Page 24 SETUP     Passcode  1. Select “Setup”.    2. Press “Lock” to enter passcode setup. ...
  • Page 25   3. The passcode setup window will open. (DEFAULT FACTORY SETTING IS “ON”) ...
  • Page 26   3.1 Turn on Passcode Protection  3.1.1. Press “On” to turn on passcode protection. The system will request a passcode. (5391) ...
  • Page 27     3.1.2. Select the idle time to activate the passcode protection. ...
  • Page 28   3.1.3 Passcode protection is activated. ...
  • Page 29   3.2 Turn OFF Passcode protection    3.2.1. When passcode protection is ON, press “On” button to turn off passcode protection ...
  • Page 30   3.2.2. Read the passcode ”Off” disclaimer statement and press “Accept” to proceed. ...
  • Page 31   3.2.3 Enter passcode to proceed    3.2.4. Passcode protection is now turned off. ...
  • Page 32   3.3 Change Passcode    3.3.1. Press the “Edit” button to change to a new passcode. ...
  • Page 33   3.3.2. Enter the old passcode. ...
  • Page 34   3.3.3. Enter the new passcode. ...
  • Page 35  ...
  • Page 36 3.3.4. Confirm new passcode.     PAIRING INSTRUCTIONS ...
  • Page 37 DC to BCM  1. Select “Setup”    2. Select “Maintain”   ...
  • Page 38   3. Currently, it shows no Bluetooth Low Energy device connected to this DC. Press the “Select” button across from the “BLE Device”.   ...
  • Page 39   4. The DC will find and list all available devices. ...
  • Page 40   5.    Press the target BCM to connect, “JENSENBCM 037EA0” as an example.    6. The DC will automatically return to the previous page and show the paired BCM. ...
  • Page 41   7. Press the hot key to exit the “Maintain” setup page and the DC will start to connect to the selected BCM. ...
  • Page 42     BCM to DC  BLE connection is activated by the DC. The BCM only needs to power up. There is no action needed from the BCM. ...
  • Page 43 PAIRING INSTRUCTIONS     Mobile Device to DC  1. DC side.  1.1 Select “Setup”.    1.2. Select “Bluetooth”.   ...
  • Page 44   1.3. Currently, it shows no BT paired device connected to this DC. Press the “Discover” button to activate the BT pairing mode. ...
  • Page 45   1.4. Press “Allow”.   ...
  • Page 46   2. Mobile Device side.    2.1 Press “Bluetooth” on the “Setup” page to find the DC device. ...
  • Page 47   2.2. The Mobile APP will scan for the DC device. ...
  • Page 48   2.3. Find the “DC” in the unpaired device list. Press “DC device” to pair with it. ...
  • Page 49    ...
  • Page 50 3.2 The DC now shows the Mobile device is paired.        Software Update  1. Select “Setup”. ...
  • Page 51   2. Attach the update software USB Drive before selecting “Maintain”.   ...
  • Page 52     3. The system will look for specific file names for software updates and turn on “Select” action buttons accordingly.    ‐ File name: “JRVCS1_AP Vxxxx.apk”     DC APP update, (xxxx is version number)  ‐ File name: “JRVCS1_CM Vxxxx.bin”     BCM    update, (xxxx is version number)  ‐ File name: “update.zip”     DC Android OS update ...
  • Page 53  ...
  • Page 54   3.1. Press the APP “Update” button to update DC APP.   ...
  • Page 55     3.2. Press the BCM “Update” button to update the BCM firmware. ...
  • Page 56  ...
  • Page 57     3.3 Press the DC “Update” button to update DC Android OS. ...
  • Page 58  ...
  • Page 59   Reset     Floor Plan  1. Select “Setup”.    2. Press “Default” to restore the system to previous settings. ...
  • Page 60   3. Select “Floor Plan” to restore the previous floor plan setting. Current settings will be lost. ...
  • Page 61   4. Select “Factory” to restore back to ASA default settings. Current settings will be lost. ...
  • Page 62            ...
  • Page 63 ASA Electronics Corporation www.asaelectronics.com www.jensenrvdirect.com ©2015 ASA Electronics Corporation...
