POSE - 6 e OPÉRATION

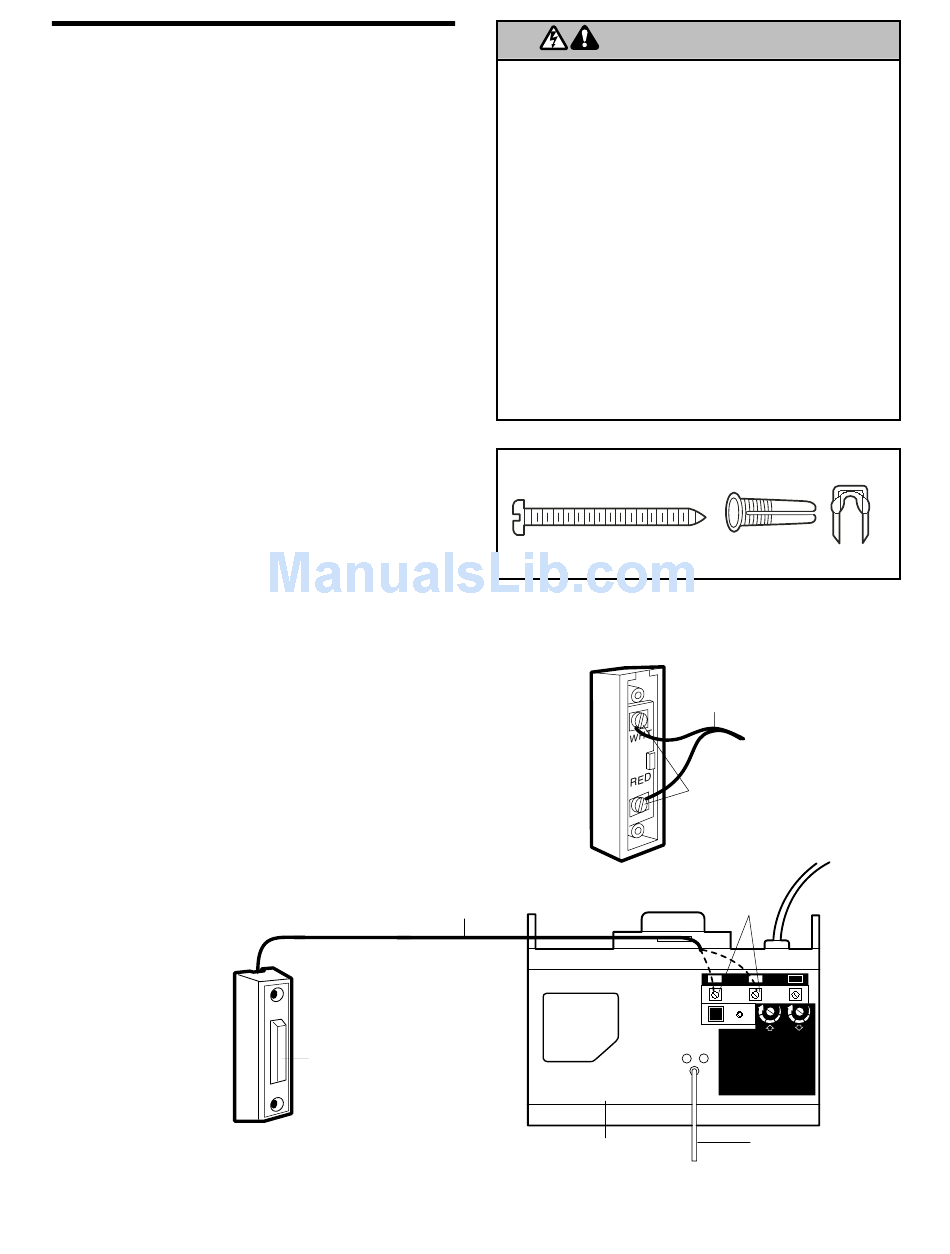

Pose de la commande de porte

Placez le contrôle de porte en vue de la porte à une
hauteur minimum de 5 pieds (1,5 m) hors d'atteinte des
enfants en bas âge et à l'écart de toutes les pièces en
mouvement de la porte et du matériel de la porte.
1. Dénuder 1/4 pouce (6 mm) à chaque extrémité des fils
de sonnerie; brancher les fils sur les deux bornes
filetées qui se trouvent à l'arrière de la commande
murale: blanc à 2; blanc/rouge à 1
2. Poser le bouton-poussoir eeclairé avec les vis
autotaraudeuses 6ABx1-1/2 po. Si les murs sont des
murs secs, percer des trous de 5/32 de pouce et utiliser
les chevilles fournies.
3. Faire monter le fil de sonnerie le long du mur et du
plafond jusqu'au moteur. Utiliser des agrafes isolées
pour fixer le fil à plusieurs endroits. Ne pas percer le fil
avec une agrafe, ce qui créerait un court-circuit ou un
circuit ouvert.
4. Les vis des bornes du récepteur et l'antenne sont
situées sur le panneau arrière de l'ouvre-porte. Placer le
fil de l'antenne tel qu'illustré.
5. Brancher ensuite le fil de sonnerie sur les bornes de
l'ouvre-porte comme suit : blanc à 2; blanc/rouge à 1.
6. Utiliser des punaises ou des agrafes pour fixer en
permanence l'étiquette d'avertissement de prise au
piège sur le mur près de la commande de porte, et
l'étiquette d'essai d'inversion de sécurité/ouverture
manuelle bien en vue à l'intérieur de la porte de garage.
REMARQUE: Ne PAS brancher et faire fonctionner l'ouvre-
porte pour le moment. Le chariot se déplacera jusqu'à la
position complètement ouverte mais ne reviendra pas à la
position fermée avant que le faisceau détecteur soit
branché et correctement aligné. Voir les instructions au
sujet du détecteur inverseur de sécurité à partir de la
page 16.
Fil à 2
conducteurs
Bouton-poussoir éclairé
de la commande de porte
13
AVERTISSEMENT
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES ou la MORT
par suite d'électrocution :
• S'assurer que le courant est coupé AVANT de poser la
commande de porte.
• Raccorder UNIQUEMENT à des fils basse tension 24 V.
Pour prévenir d'éventuelles BLESSURES GRAVES ou la MORT
par suite d'une porte de garage qui se ferme :
• Poser la commande de porte en vue de la porte de garage,
hors de la portée des enfants à une hauteur minimum de
5 pieds (1,5 m) et à l'écart de toutes les pièces mobiles de la
porte.
• Ne JAMAIS laisser des enfants faire fonctionner les boutons-
poussoirs de la commande de porte ou les émetteurs de la
télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu'on la voit clairement,
qu'elle est bien réglée et que rien n'en gêne la course.
• TOUJOURS garder la porte de garage en vue jusqu'à ce qu'elle
soit complètement fermée. Ne JAMAIS laisser personne
croiser le chemin d'une porte de garage qui se ferme.
GRANDEUR RÉELLE DES FIXATIONS
Vis 6ABx1-1/2"
Bouton éclairé de la commande de porte
-2
-1
Panneau arrière
de l'ouvre-porte
Chevilles pour
mur secs Agrafes isolées
Fil à 2
conducteurs
Bornes filetées
du bouton-poussoir
éclairé
Bornes filetées
de l'ouvre-porte
1 2 3
9 1 9 1
7 3 7 3
5 5
KG KG
Antenne
