Accrochage de l'ouvre-porte

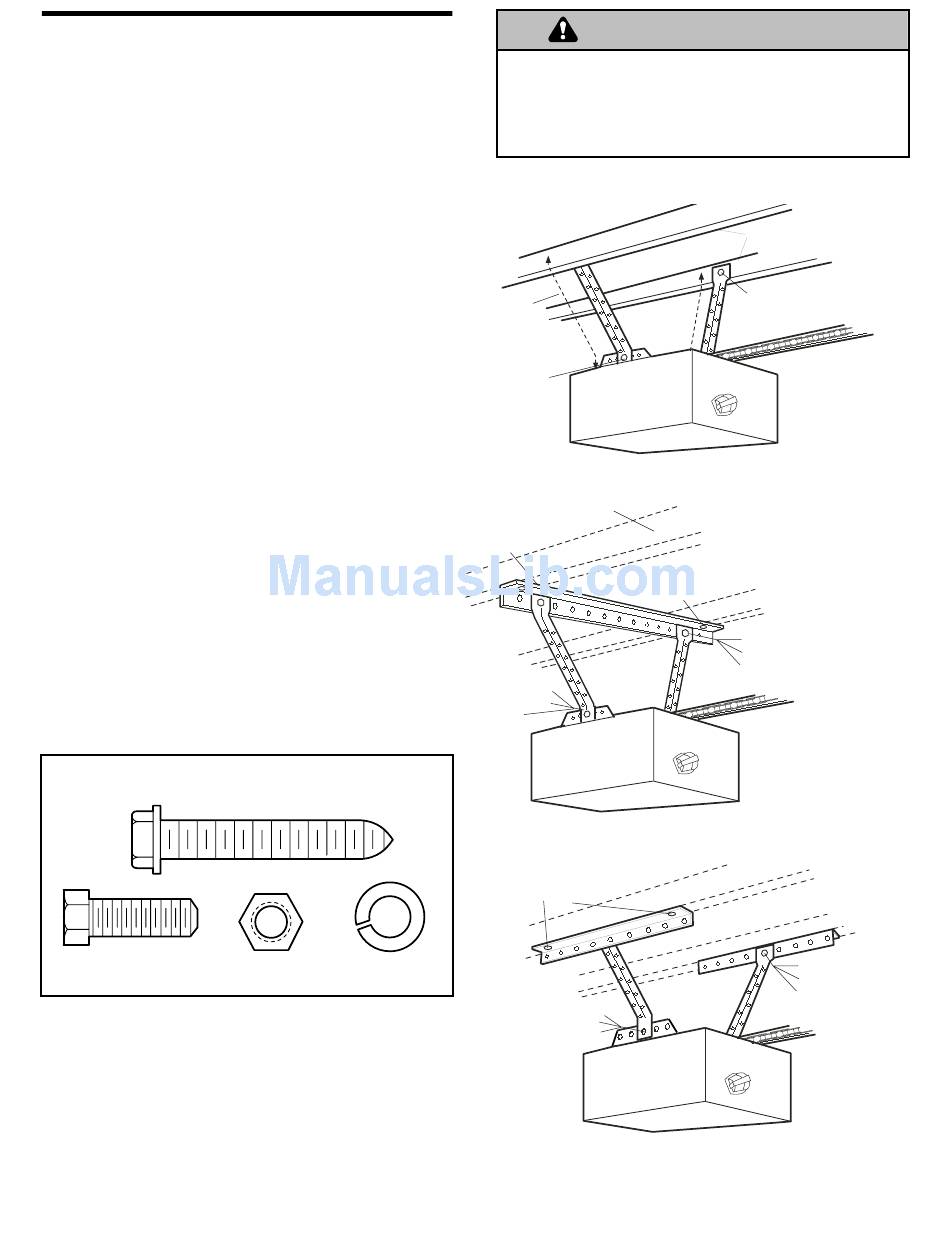

Les illustrations représentent trois poses types. La pose
peut toutefois être différente. Les supports de suspension
doivent être inclinés (Figure 1) pour assurer un support
rigide. Dans le cas d'un plafond fini (Figure 2 et Figure 3),
fixer une cornière aux solives du plafond avant de poser
l'ouvre-porte. La cornière et les fixations ne sont pas
fournies.
1. Mesurer, de chaque côté de l'ouvre-porte, la distance
entre l'ouvre-porte et les solives.
2. Couper les deux supports de suspension à la
longueur requise.
3. Percer des avant-trous de 3/16 pouce dans
les solives.
4. Fixer une extrémité de chaque support de
suspension sur une solive avec des tire-fond de
5/16 po -18 x 1-7/8 po.
5. Fixer l'ouvre-porte aux supports de suspension à
l'aide de boulons hexagonaux de 5/16 po-18 x 7/8
po, de rondelles-frein et d'écrous.
6. S'assurer que le rail est centré au-dessus de la porte
(ou dans le prolongement du support de linteau si le
support n'est pas centré au-dessus de la porte).
7. Retirer le 2 x 4. Faire fonctionner la porte
manuellement.
Si la porte frappe le rail, lever le support de linteau.
8. Graisser le dessus et le dessous de la surface du rail
où glisse le chariot à l'aide de graisse à rail.
REMARQUE : NE PAS mettre l'ouvre-porte sous
tension à ce stade.
GRANDEUR RÉELLE DES FIXATIONS
Tire-fond de 5/16 de po-18 x 1-7/8 de po
Boulon hexagonal de
5/16 de po-18 x 7/8 de po
AVERTISSEMENT
ATTENTION
Écrou de
Rondelle-frein
5/16 de po-18 de 5/16 de po
AVERTISSEMENT
Pour éviter d'éventuelles BLESSURES GRAVES par suite de la
chute d'un ouvre-porte de garage, fixer l'ouvre-porte
SOLIDEMENT aux solives du garage. On DOIT utiliser des
ancrages de béton si les supports sont posés dans la
maçonnerie.
Figure 1
Mesurer
la distance
Boulon de 5/16 po-18 x 7/8 po,
Rondelle-frein de 5/16 po,
Écrou de 5/16 po-18
Figure 2
Solive cachée
Cornière
(Non fournie)
Boulon de 5/16 po-18 x 7/8 po,
Rondelle-frein de 5/16 po,
Écrou de 5/16 po-18
Figure 3
Tire-fond de
5/16 po x18x1-7/8 po
Boulon de 5/16 po-18 x 7/8 de po,
Rondelle-frein de 5/16 po,
Écrou de 5/16 po-18
