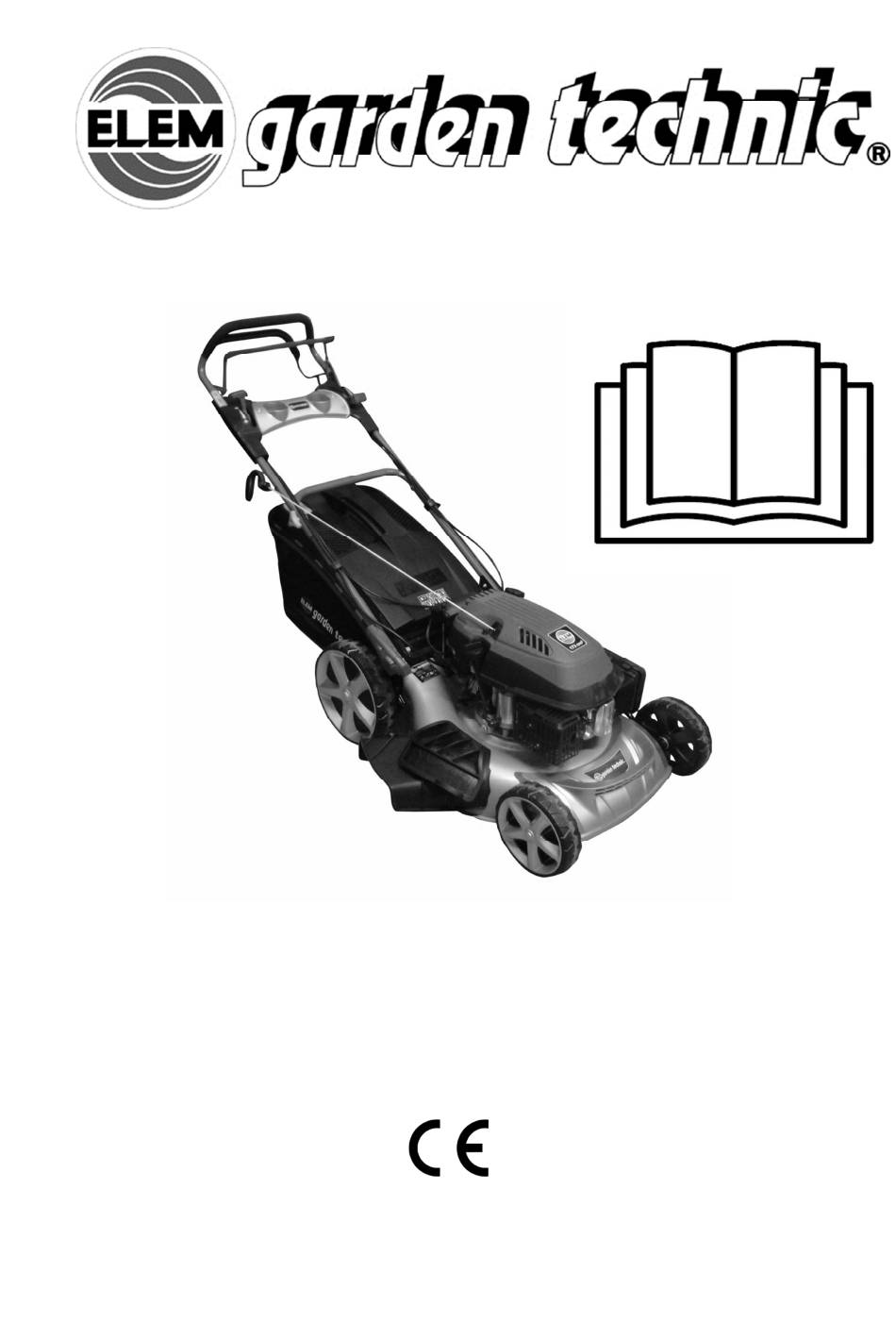

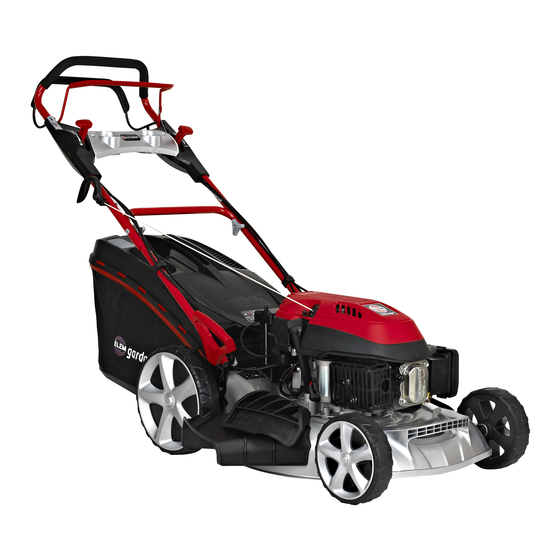

TTAC51T-CC173-CMES16
FR TONDEUSE A GAZON A ESSENCE
TRADUCTION DES INSTRUCTIONS D'ORIGINE
NL GRASMAAIER MET BENZINEMOTOR
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB PETROL LAWN MOWER
ORIGINAL INSTRUCTIONS
S07 M02 Y2016
Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur - Deze maaier wordt geleverd zonder olie
of benzine in de motor - This mower is shipped WITHOUT OIL OR GASOLINE in the engine
1

Advertisement

Table of Contents
loading

Related Manuals for Elem Garden Technic garden technic TTAC51T-CC173-CMES16

Summary of Contents for Elem Garden Technic garden technic TTAC51T-CC173-CMES16

  • Page 1 TTAC51T-CC173-CMES16 FR TONDEUSE A GAZON A ESSENCE TRADUCTION DES INSTRUCTIONS D’ORIGINE NL GRASMAAIER MET BENZINEMOTOR VERTALING VAN DE ORIGINELE INSTRUCTIES GB PETROL LAWN MOWER ORIGINAL INSTRUCTIONS S07 M02 Y2016 Cette tondeuse est livrée SANS HUILE NI ESSENCE dans le moteur - Deze maaier wordt geleverd zonder olie of benzine in de motor - This mower is shipped WITHOUT OIL OR GASOLINE in the engine...
  • Page 2 TONDEUSE A GAZON A ESSENCE CONSIGNES DE SÉCURITÉ GÉNÉRALES Formation • Lisez les instructions attentivement. Familiarisez-vous AVERTISSEMENT avec les commandes et l’utilisation Lors de l’utilisation correcte de l’équipement. d’outils à essence, des • Ne laissez pas des enfants ou des précautions de sécurité...
  • Page 3 N’utilisez jamais la tondeuse - si de l’essence coule, n’essayez thermique après avoir consommé pas de démarrer le moteur mais de l’alcool ou des médicaments, ou éloignez l’appareil de la zone où bien si vous vous sentez fatigué (e) l’essence a coulé et évitez de faire ou malade.
  • Page 4 pentes excessivement raides. - avant toute opération de retrait • Faites particulièrement attention d’obstruction ou de débouchage de la lorsque la machine doit être tirée goulotte ; vers vous. - avant toute opération de • Arrêtez la/les lame(s) si la vérification, de nettoyage ou de tondeuse doit être inclinée pour le réparation de la tondeuse ;...
  • Page 5 Maintenance et stockage Arrêtez le moteur et débranchez le • Maintenez tous les écrous, câble de bougie et vérifiez la boulons et vis serrés afin d’assurer tondeuse si : des conditions d’utilisation sûres. (a) La tondeuse commence à • Ne rangez jamais un appareil vibrer de façon anormale ;...
  • Page 6 une source de chaleur intense. machine, vous devez : -porter des gants de travail Laissez le moteur refroidir avant de résistants. le remiser dans un espace clos. -tenir la machine aux endroits offrant une bonne prise en tenant Pour réduire les risques d’incendie, compte du poids et de sa répartition conservez le moteur, le pot d’échappement, le compartiment de...
  • Page 7 ■ Ne charger la batterie de vapeurs, faites entrer de l’air frais et démarrage que dans un local sec et consultez un médecin. Les vapeurs bien ventile. peuvent irriter les voies respiratoires. ■ Ne pas mettre la tondeuse à gazon en marche pendant la Ne pas brûler le procédure de charge.
  • Page 8 Rechargez uniquement à l’aide du chargeur indiqué par le Le câble d'alimentation ne peut fabricant. Un chargeur est adapté à pas être remplacé. Si le câble est un type de batterie, son utilisation endommagé, il convient de mettre avec une autre batterie peut l'appareil au rebut.
  • Page 9 Vibrations Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »). Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
  • Page 10 AVERTISSEMENT Le carburant est inflammable, Pour votre sécurité, veuillez lire ce tenir éloigné des flammes. manuel avant de faire fonctionner votre N’ajoutez pas de carburant lors nouvelle machine. Le non-respect des du fonctionnement de la instructions peut provoquer des blessures machine.
  • Page 11 Relâchez le guidon d’interrupteur pour Fonction 4 en 1 arrêter le moteur Ejection arrière avec ou sans bac, éjection latérale et Mulching Ne pas utiliser en présence de pluie ou d'humidité TOUS les écrous et boulons doivent être inspectés régulièrement pour vérifier qu’ils sont bien serrés.
  • Page 12 ATTENTION : Lisez et respectez toutes les règles de sécurité et instructions avant de faire fonctionner cet équipement Nous vous remercions d'avoir choisi notre tondeuse à gazon à essence. Afin d'assurer que vous obteniez les meilleurs résultats de votre tondeuse à gazon à essence, veuillez lire toutes les instructions de sécurité...
  • Page 13 1. Spécifications de produit DEMARRAGE Moteur à essence 3,6 kW ELECTRIQUE Vitesse du moteur 3000 min Largeur de coupe 508 mm Hauteur de coupe réglable 25-75 mm Capacité de collecte de l'herbe 65 L Capot métallique acier Niveau de puissance acoustique garanti 98 dB(A) Levier de traction Levier de frein moteur...
  • Page 14 2. Messages de sécurité Votre sécurité et la sécurité des tiers sont très importantes. Nous avons prévu d'importants messages de sécurité dans ce mode d'emploi et sur la tondeuse. Cette information vous avertit de dangers potentiels susceptibles de vous blesser ou de blesser des tiers. Veuillez lire attentivement ces messages.
  • Page 15 Si vous désirez régler la hauteur du guidon, vous pouvez sélectionner deux trous « L » ou « H » dans les supports de gauche et de droite pour fixer le guidon avec les vis et les boutons. Le trou « H » est la position haute du guidon et le trou « L » est la position basse du guidon.
  • Page 16 Montage du panneau de commande Sortez du carton le panneau et deux vis dans un sac et fixez le panneau avec les vis. PANNEAU DE COMMANDE Assemblage du sac à herbe...
  • Page 18 Soulevez le capot de la décharge arrière, enlevez l'accessoire Mulching et mettez le sac à herbe en place. Accessoire de MULCHING Qu’est-ce que le mulching? Lors du hachage, l’herbe est tout d’abord coupée, puis finement coupée et retournée avant d’être remise par terre pour faire office d’engrais naturel. L'accessoire «...
  • Page 19 SUPPORT Charger la batterie Chargez la batterie avant l'utilisation. Avant d'utiliser le démarreur électrique, la batterie doit être chargée pendant 5 heures. Placez la fiche du chargeur dans le trou de la batterie et branchez le chargeur sur une alimentation électrique. La batterie 12V, 5Ah.
  • Page 20 Assemblage du capot d’éjection latérale Soulevez le capot , mettez en place la goulotte de l’éjection latérale. SIDE DISCHARGE GUARD CAPOT DE DECHARGE LATERALE SIDE DISCHARGE CHUTE GOULOTTE DE DECHARGE LATERALE Uniquement Mulching : veuillez enlever la goulotte de décharge latérale. 4.
  • Page 21 CARBURANT NOTE : Moteur fourni sans essence, faites le plein avec 1,0 litre avant de démarrer le moteur. Enlevez le bouchon de remplissage Ajoutez du carburant jusqu'au bas de la limite de niveau de carburant dans l'orifice de remplissage du réservoir à carburant. Ne pas remplir de manière excessive.
  • Page 22 Charger la batterie Chargez la batterie avant l'utilisation. Avant d'utiliser le démarreur électrique, la batterie doit être chargée pendant 5 heures. Placez la fiche du chargeur dans le trou de la batterie et branchez le chargeur sur une alimentation électrique. Réglage de la hauteur de coupe Contrôlez les réglages de hauteur de coupe et faites les ajustements nécessaires.
  • Page 23 5. Fonctionnement Démarrage du moteur Mettez la manette des gaz en position « CHOKE ». CHOKE Tirez sur le Levier de frein moteur moteur et maintenez-le contre le guidon. LEVIER DE FREIN MOTEUR Relâchez le levier de traction. Ceci empêchera la tondeuse de se déplacer vers l'avant lorsque vous actionnerez le démarreur.
  • Page 24 LEVIER DE TRACTION Tournez la clé, le moteur démarre. Clé du démarreur électrique Immédiatement après le démarrage, repoussez le levier du papillon d'air de la position « CHOKE » vers la position « MARCHE » (A basse température, laissez le moteur tourner quelques minutes avant de commencer le travail).
  • Page 25 MARCHE – « Run » Fonctionnement des commandes pour la tonte La lame est en action dès que le moteur a démarré. Pendant le fonctionnement de la machine, maintenez la poignée de sécurité en position de travail. Le moteur s'arrête dès que vous relâchez la barre de commande du moteur.
  • Page 26 Levier du papillon des gaz Pour la meilleure qualité de coupe, tondez toujours avec le levier des gaz en position « ACCELERER ». Lorsque la lame tourne à la vitesse rapide prédéfinie, elle crée une forte action de ventilateur qui soulève et coupe l'herbe plus efficacement. ACCELERER «...
  • Page 27 Relâchez le Levier de frein moteur. LEVIER DE FREIN MOTEUR AVERTISSEMENT La lame continue encore à tourner pendant quelques secondes après l'arrêt du moteur. Déconnectez le capuchon de la bougie d'allumage lorsque la tondeuse à gazon est laissée sans surveillance 6.
  • Page 28 le moteur est froid. Portez des gants de travail résistants pour enlever et remonter la lame. Contrôlez l'équilibrage de la lame après l'affûtage. Contrôlez fréquemment la protection à fermeture automatique et le sac à herbe pour usure et détérioration. Si la machine doit être manipulée, transportée ou inclinée, vous devez : - porter des gants de travail résistants;...
  • Page 29 Lame Ref : G5510000000 Φ 508mm Inspection Inclinez la tondeuse vers la droite, de façon à ce que le filtre à air soit vers le haut. Ceci contribuera à éviter les épanchements de carburant et les ratés au démarrage. Inspectez la lame pour dommage, fissures et rouille ou corrosion excessives. Une lame émoussée peut être affûtée, mais une lame qui est excessivement usée, tordue, fissurée ou présente d'autres dommages doit être remplacée.
  • Page 30 Nettoyage et remplacement du sac à herbe Nettoyage Nettoyez complètement le sac avec un tuyau de jardin et laissez-le complètement sécher avant de l'utiliser; un sac humide se colmate rapidement. Remplacement Déclipsez du cadre les bords en plastique du sac et dévisser les 4 vis et enlevez le cadre du sac.
  • Page 32 Maintenance de la batterie Chargement durant la saison La batterie se charge légèrement durant l'utilisation, mais il sera probablement nécessaire de recharger la batterie plusieurs fois en cours de saison - selon le nombre de démarrages/arrêts du moteur. Mettez-la à charger pendant environ 5 heures. Stockage de la batterie La batterie doit toujours être stockée au sec et à...
  • Page 33 Maintenance du moteur Vérifier le niveau d'huile moteur Contrôlez le niveau d'huile moteur avec le moteur à l'arrêt et la tondeuse à l'horizontale. Enlevez le bouchon de remplissage d'huile et essuyez la jauge d'huile pour la nettoyer. Insérez la jauge d'huile dans l'orifice de remplissage d'huile, mais ne la vissez pas.
  • Page 34 Maintenance du filtre à air NOTE : Faire fonctionner le moteur sans filtre à air, ou avec un filtre à air endommagé, laisse entrer la saleté dans le moteur, provoquant une usure rapide du moteur. Appuyez sur les languettes du couvercle et enlevez le couvercle. Enlevez le filtre de la base du filtre à...
  • Page 35 Maintenance de la bougie d'allumage Pour de bonnes performances, la bougie d'allumage doit avoir un écartement correct et être exempte de dépôts. Débranchez le capuchon de la bougie d'allumage et éliminez toute saleté se trouvant autour de la bougie. SPARK PLUG BOUGIE D'ALLUMAGE SPARK PLUG CAP CAPUCHON DE LA BOUGIE D'ALLUMAGE...
  • Page 36 Mettez la bougie d'allumage en place avec précaution, à la main, afin d'éviter de fausser le filetage. Placez le capuchon de bougie d'allumage sur la bougie d'allumage. NOTE : Une bougie d'allumage desserrée peut surchauffer et endommager le moteur. Un serrage excessif de la bougie d'allumage peut endommager les filets dans la culasse.
  • Page 37 Maintenance de la Batterie : En cas de défaillance de la batterie lors du démarrage, la charger pendant 24 heures. Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes. MAINTENANCE DE LA BATTERIE ATTENTION 1) Coupez le contact. 2) Débranchez la batterie 3) Placez la batterie dans un endroit protégé, à...
  • Page 38 Programme de maintenance INTERVALLE DE Avant Premier Tous les Tous Tous Tous MAINTENANCE NORMAL chaque mois les 6 les ans utilisation mois mois deux 100 h ELEMENT 25 h 50 h ou 250 Exécutez à chaque intervalle indiqué en mois ou heures de fonctionnement intervenant en premier lieu.
  • Page 39 Dépannage LE MOTEUR NE VEUT PAS Cause possible Correction DEMARRER 1. Contrôler le carburant. Manque de carburant. Faire le plein Mauvais carburant; moteur stocké sans traitement ni Vidange du réservoir à vidange de l'essence, ou carburant et du carburateur. plein fait avec de la mauvaise Faire le plein d'essence fraîche.
  • Page 40 7. Stockage La même essence ne doit pas rester dans le réservoir pendant plus d'un mois. Nettoyez à fond la tondeuse et rangez-la à l'intérieur dans un endroit sec. Ne stockez jamais la tondeuse à gazon avec du carburant dans le réservoir à l'intérieur d'un bâtiment à...
  • Page 41 Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.eco-repa.com Les conseillers techniques et assistants ELEM GARDEN TECHNIC sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires : sav@eco-repa.com...
  • Page 42 CARACTÉRISTIQUES TECHNIQUES Caractéristiques générales 1500x540x985 Dimensions L x l x h Poids à vide Largeur de coupe Lame mm/ref 508/G5510000000 25~75 Réglages de hauteur de coupe 203.2/279.4 Diamètre des roues AV/AR Capacité du sac de ramassage Moteur GYGY173V Modèle Type OHV, moteur à...
  • Page 43 Vibration Valeur quadratique moyenne pondérée de l'accélération selon la norme applicable Gauche : 4.330 m/s² droit : 4.019 m/s² K = 1,5 m/s² La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre; l'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
  • Page 44 GRASMAAIER MET BENZINEMOTOR Aanwijzingen ALGEMENE • Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent WAARSCHUWING met de bedieningsknoppen en de Bij gebruik van gereedschap juiste omgang met het gereedschap. met een verbrandingsmotor • Laat in geen geval kinderen of moeten altijd de algemene personen die deze gebruiksaanwijzing veiligheidsvoorzieningen...
  • Page 45 Gebruik nooit benzine grasmaaier na • Voer vóór gebruik altijd altijd een het nuttigen van alcohol of drugs, of visuele controle uit of het maaimes, de als u zich moe (e) of als je ziek bent mesbout of het maaimechanisme versleten of beschadigd is.
  • Page 46 afschermingen of zonder • Schakel de motor uit en maak de veiligheidsvoorzieningen zoals een bougiekabel los, wacht tot de achterklep en/of grasopvangzak. draaiende delen helemaal tot stilstand • Verander de regelafstellingen van de zijn gekomen en, indien aanwezig, motor niet en laat het toerental van de verwijder de sleutel: motor niet buitengewoon hoog - Iedere keer als u de grasmaaier...
  • Page 47 • Als de brandstoftank moet worden geleegd, moet u dit in de open lucht Bewaar de maaier in een goed doen. verluchte plaats en uit de buurt van open vuur zoals sommige waterverwarmingstoestellen. WAARSCHUWING: Raak het draaiende maaimes niet aan. Wandel, loop nooit.
  • Page 48 Onderdelen van een andere kwaliteit Batterij kunnen de machine beschadigen en een bedreiging vormen voor uw Alleen de meegeleverde veiligheid. batterijlader gebruiken. Wanneer de benzinetank moet De netspanning moet worden leeggemaakt, doe dit dan overeenkomen met de buiten en met een koude bedrijfsspanning van de lader.
  • Page 49 een risico van kortsluiting. niet worden uitgevoerd door Bescherm de batterij tegen warmte, kinderen zonder toezicht. bijvoorbeeld tegen directe zonnestralen of tegen een brand. Er Bescherm de batterijlader tegen bestaat een ontploffingsrisico. regen en vochtigheid. De doordringing Veroorzaak geen kortsluiting in de van water in een batterijlader verhoogt batterij.
  • Page 50 Trillingen Het netsnoer kan niet worden Langdurig gebruik van het vervangen. Als de kabel is motorapparaat kan leiden tot door beschadigd, moet het apparaat zetten trillingen veroorzaakte naar de prullenbak. doorbloedingsstoornissen aan de handen ("witte vingers"). Pictogrammen op de lader De lader bevat de volgende pictogrammen: Een algemeen geldende gebruiksduur...
  • Page 51 WAARSCHUWING Lees, voor uw eigen veiligheid, Giftige dampen! Niet deze gebruiksaanwijzing voordat binnenshuis gebruiken. u uw nieuwe gereedschap gaat gebruiken. Als de aanwijzingen niet worden nageleefd kan dat tot ernstig persoonlijk letsel leiden. Besteed voor elk gebruik enige tijd om uzelf vertrouwd te maken Benzine is brandbaar, blijf uit de met de grasmaaier buurt van open vuur.
  • Page 52 Choke Laat de stophandgreep los om de (Motor koude start) motor uit te schakelen. Gebruik de machine niet bij (Warme motor start) neerslag of in een vochtige omgeving. Functie 4-in-1 Dit product is conform de geldende Europese richtlijnen (CE). Achteruitworp met of zonder bak, zijdelingse uitworp en mulching ALLE schroeven en bouten moeten regelmatig worden geïnspecteerd om...
  • Page 53 OPGEPAST: Lees en volg alle veiligheidsregels en -instructies vooraleer u deze machine in gebruik neemt. Dank u voor de keuze van onze benzinegrasmaaier. Om te waarborgen dat u de beste resultaten bekomt van uw benzinegrasmaaier, al deze veiligheids- en gebruiksinstructies zorgvuldig doorlezen vooraleer u dit product gebruikt.
  • Page 54 1. Productspecificaties Benzinemotor 3,6 kW Motortoerental 3000 min ELEKTRISCHE Maaibreedte 508 mm START Verstelbare maaihoogte 25-75 mm Grasverzamelcapaciteit 65 L Metalen maaibladkap staal Gewaarborgde geluidsvermogenwaarde 98 dB(A) Koppelingshendel Remhendel Maaibladwasopening Chokehendel Controlepaneel Gashendel Knop Starterhendel Achterste Snoergeleider afvoertrechterkap Grasopvangzak Brandstoftank Luchtfilter Hoogteafstelhendel Oliepeilstok...
  • Page 55 2. Veiligheidsboodschappen Uw veiligheid en de veiligheid van anderen zijn heel belangrijk. We hebben belangrijke veiligheidsboodschappen verschaft in deze handleiding en op de grasmaaier. Deze informatie verwittigt u voor de potentiële gevaren die u of anderen kunnen kwetsen. Lees deze boodschappen uiterst zorgvuldig. Natuurlijk is het niet praktisch of mogelijk u te waarschuwen over alle gevaren verbonden met de bediening of het onderhoud van een grasmaaier.
  • Page 56 Als u de hoogte van de stuurstang wenst te veranderen, kunt u kiezen tussen "L" en "H" voor de twee gaten in de beugel aan de linker-rechterzijde om de stuurstang vast te zetten met schroeven en knoppen. Het “H”-gat is de hoge positie van de stuurstang en het “L”-gat is de lage positie van de stuurstang.
  • Page 57 Paneelinstelling Neem het paneel en twee schroeven uit de zak in het karton en zet het paneel vast met de twee schroeven. SCHROEF CONTROLEPANEEL...
  • Page 58 Assemblage van de grasopvangzak...
  • Page 59 Til de afvoertrechterkap achteraan op, verwijder de Mulching en installeer de grasopvangzak.
  • Page 60 Mulching De Mulching helpt de binnenkant van grasmaaierafdekplaat een buiging te geven voor efficiënter mulchen. Installeer en verwijder de Mulching door de afvoertrechterkap achteraan op te lichten zoals op de afbeelding. De Mulching past slechts op één manier in de pasvorm. Verwijder de Mulching bij gebruik van een grasopvangzak. AFVOERTRECHTERKAP ACHTERAAN REAR DISCHARGE GUARD MULCHING PLUG...
  • Page 61 De batterij opladen Laad de batterij voor gebruik. Vooraleer de elektrische startfunctie wordt gebruikt, moet de batterij gedurende 5 uur worden opgeladen. Breng de laderstekker aan in de opening in de battterij en sluit de lader aan op een voeding. Batterij 12V, 5Ah.
  • Page 62 4. Voor ingebruikname Motorolie De grasmaaier wordt verstuurd zonder olie in de motor. Alle motoren worden proefgedraaid in de fabriek vooraleer ze worden verzonden. De meeste olie wordt verwijderd voorafgaand aan de verzending; er blijft echter enige olie achter in de motor. De in de motor achtergebleven hoeveelheid olie varieert. Voeg voldoende olie bij om het oliepeil tussen het boven –...
  • Page 63 Benzine is uiterst ontvlambaar en benzinedamp kan WAARSCHUWING ontploffen en zo ernstige kwetsuren of overlijden veroorzaken. Wees uiterst voorzichtig bij het hanteren van benzine. Buiten bereik van kinderen houden. Vul de brandstoftank bij in een goed verluchte ruimte met de motor uitgezet. Rook niet en laat ook geen vlammen of vonken terechtkomen in de zone waar de motor wordt bijgetankt of waar benzine is opgeslagen.
  • Page 64 Maaihoogteafstelling Controleer de maaihoogteafstellingen en voer eventueel vereiste aanpassingen uit. 75 mm 25 mm Het maaiblad kan ernstige kwetsuren veroorzaken. WAARSCHUWING Stop de motor vooraleer u de maaihoogte aanpast. 5. Bediening De motor starten Zet de chokehendel in de “CHOKE”-stand. CHOKE Trek de remhendel naar achter en houd deze tegen de hendel.
  • Page 65 Laat de koppelingshendel los. Dit zal voorkomen dat de grasmaaier naar voor beweegt als u de starter bedient. KOPPELINGSHENDEL Draai de sleutel, de motor start. Sleutel uit het contactslot...
  • Page 66 Duw onmiddellijk na de start de chokehendel van de “CHOKE”-stand naar de “RIJDEN”-stand. (Als de temperatuur laag is, laat de motor dan enkele minuten draaien vooraleer u begint te werken.) RIJDEN « RUN » De bedieningselementen gebruiken voor het maaien Maaiblad is in werking zodra de motor wordt gestart.
  • Page 67 Gashendel Voor de beste maaikwaliteit moet u steeds maaien met de gashendel in de “SNEL”-stand. Als het maaiblad draait met de vooringestelde hoge snelheid, creëert dit een sterke ventilatoractie die het gras op efficiëntere wijze oplicht en maait. SNEL « Max » Motor stoppen Zet de gashendel in de “TRAAG”-stand.
  • Page 68 Laat de remhendel los. REMHENDEL WAARSCHUWING Het maaiblad zal enkele seconden blijven draaien nadat de motor is gestopt. Koppel de bougiekap los als de grasmaaier onbeheerd moet worden achtergelaten.
  • Page 69 6. Onderhoud BELANGRIJK Regelmatig zorgvuldig onderhoud is van cruciaal belang op het veiligheidsniveau en de originele prestaties van de machine mettertijd onveranderd te houden. Houd alle moeren, bouten en schroeven stevig aangedraaid om zeker te zijn dat de machine in veilige werktoestand verkeert. Regelmatig onderhoud is van cruciaal belang voor veiligheid en prestaties.
  • Page 70 Maaiblad Ref : G5510000000 Φ 508mm Inspectie Kantel de maaier naar rechts zodat de luchtfilterzijde naar boven gericht is. Dit helpt lekkende brandstof en moeilijk starten voorkomen. Inspecteer het maaiblad op schade, barsten en te veel roest of corrosie. Een bot maaiblad kan worden geslepen maar een maaiblad dat te sterk versleten, verbogen, gebarsten of op enige andere wijze beschadigd is, moet worden vervangen.
  • Page 71 Grasopvangzak reinigen en vervangen Reinigen Was de zak met een tuinslang en laat deze volledig drogen vooraleer in gebruik te nemen; een natte zak zal snel verstopt raken. Vervangen Maak de raamranden plastic zak en draai de 4 schroeven los en verwijder de zak frame.
  • Page 72 Onderhoud van de batterij Opladen tijdens het seizoen De batterij wordt lichtjes opgeladen tijdens het gebruik, maar het zal wellicht nodig zijn de batterij meermaals op te laden tijdens het seizoen - volgens het aantal starts/stops van de motor. Laat deze opladen gedurende ongeveer 5 uur. Opslag van de batterij De batterij moet steeds droog en beschut tegen de koude worden opgeslagen tijdens de winter.
  • Page 73 De batterij vervangen Onderhoud van de motor Motoroliepeil controleren Controleer het motoroliepeil met de motor en de grasmaaier gestopt. Verwijder de olievuldop en veeg de peilstok schoon. Steek de peilstok in de olievulhals maar schroef deze niet dieper in. Controleer het oliepeil aangegeven op de peilstok. Indien het oliepeil dicht bij het laagste oliepeil staat, vul dan bij tot het bovenste oliepeil.
  • Page 74 Motorolie verversen Tap de gebruikte olie af terwijl de motor nog warm is. Warme olie vloeit snel en volledig Veeg de olievulzone schoon en verwijder vervolgens de olievulkap/peilstok. Plaats een geschikte container naast de grasmaaier om de gebruikte olie op te vangen en kantel de grasmaaier dan op zijn rechterzijde.
  • Page 75 Veeg vuil van de binnenzijde van de luchtfilterbasis en het deksel met behulp van een vochtige doek. Let op dat u voorkomt dat het vuil binnendringt in het luchtkanaal dat naar de carburator leidt. Herinstalleer de filter en het deksel. Onderhoud bougie Voor goede prestaties moet de bougiespleet correct worden ingesteld en moet de bougie vrij van...
  • Page 76 Installeer de bougie zorgvuldig met de hand om scheve schroefdraad te voorkomen. Installeer de bougiekap op de bougie. AANDACHT: Een losse bougie kan oververhitten en de motor beschadigen. De bougie te sterk aanspannen kan de schroefdraad in de cilinderkop beschadigen. Afstelling van de koppelingshendelkabel en van de remhendelkabel Als de koppelingshendel los komt te zitten, moet u de koppelingskabelafstelling verdraaien om deze...
  • Page 77 Accu-onderhoud: Indien de accu gedurende het starten onvoldoende lading blijkt te hebben, 24 uur opladen. Bij elke start niet langer dan 5 seconden aanhouden ONDERHOUD ACCU LET OP 1) Verwijder het contact 2) Koppel de accu 3) Bewaar de accu in een koele en droge omgeving 4) Laad de accu voor het gebruik bij omgevingstemperatuur op gedurende 24 uur.
  • Page 78 Onderhoudsschema GEWONE ONDERHOUDSPERIODE (4) Voor Eerste Om de 3 Om de 6 Om het Om de elke maand maanden maanden jaar twee gebruik jaar 5 u. 25 u. 50 u. 100 u. ELEMENT 250 u. Voer uit in elke aangegeven maand of op elk bedrijfsureninterval, naargelang wat eerst komt Motorolie...
  • Page 79 MOTOR HEEFT TE WEINIG Mogelijke oorzaak Correctie VERMOGEN 1. Controleer de luchtfilter Luchtfilterelementen verstopt. Reinig of vervang luchtfilterelementen 2. Controleer brandstof Slechte brandstof; motor Tap de brandstoftank en opgeslagen zonder benzine te carburator af. Tank bij met verse behandelen of af te tappen of benzine.
  • Page 80 Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op :www.eco-repa.com Het ELEM GARDEN TECHNIC-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren : sav@eco-repa.com...
  • Page 81 TECHNISCHE GEGEVENS algemene kenmerken Afmetingen L x l x h 1500 x 540 x 985 Leeg gewicht Maaibreedte mm/ref 508/G5510000000 Maaihoogte instellingen 25~75 Diameter voor / achter 203.2/279.4 Capaciteit van opvangzak Motor model GYGY173V Type OHV - 4-takt motor verplaatsing Cm³...
  • Page 82 Trillingen volgens : links 4.330 m/s² rechts: 4.019 m/s² K = 1,5 m/s² De aanduiding van het feit dat de aangegeven totale trillingenwaarde werd gemeten conform een genormaliseerde proefmethode en kan worden gebruikt om een instrument met een ander instrument te vergelijken; de aanduiding van het feit dat de aangegeven totale trillingenwaarde ook kan worden gebruikt voor een voorafgaande evaluatie van de blootstelling.
  • Page 83 PETROL LAWN MOWER • Keep in mind that the operator or user is responsible for accidents or GENERAL SAFETY RULES hazards occurring to other people or their property. WARNING When using petrol tools, basic Preparation safety precautions, including • While mowing, always wear the following, should always be substantial footwear and long followed to reduce the risk of...
  • Page 84 - refuel outdoors only and do not It is recommended to pay the petrol smoke while refueling; lawnmower only to people who have used thermal mowers. - add fuel before starting the Send them always this manual. engine. Never remove the cap of the fuel tank or add petrol while the People using thermal mower for the engine is running or when the...
  • Page 85 • Use extreme caution when mower for damage and make reversing or pulling the lawn mower repairs before towards you. restarting and operating the lawn • Stop the blade(s) if the lawn mower; mower has to be tilted for - if lawn mower starts to vibrate transportation when crossing abnormally (check immediately).
  • Page 86 • If the fuel tank has to be drained, working condition. this should be done outdoors. Regular maintenance is essential for safety and performance WARNING Do not touch rotating Never store the equipment with fuel in the tank inside a building where blade.
  • Page 87 must: Never attempt to charge a wear strong working gloves; damaged battery or a frozen battery grasp the machine at the points that or a non-rechargeable battery. offer a safe grip, taking account of the weight and its distribution. If the battery is used incorrectly liquid could be ejected from the Use only original replacement spark battery, avoid contact with this...
  • Page 88 Charger increase the risk of electric shock. Do not use the battery charger on easily inflammable surfaces (for This unit can be used by older children at least 8 years and example, paper, textiles, etc.) or in people with physical, sensory or potentially explosive environments.
  • Page 89 First aid For the event of a possible If you regularly use the machine accident, please make sure that a for long periods and that symptoms first aid kit is always immediately listed above (eg. tingling fingers) is available close by. Immediately show several times, it is replace any items used from the recommended to get by...
  • Page 90 WARNING For your own safety please read this manual before attempting to operate your Toxic fumes; Don’t operate new unit. Failure to follow inside house. instructions can result in serious personal injury. Spend a few moments to familiarize yourself with your mower before each use.
  • Page 91 Choke Release switch handle to stop the (engine cold start) motor. (warm engine start) Do not work in the rain or leave the leaf blower/garden vacuum outdoors whilst raining. 4 in 1 function In accordance with essential Rear ejection with or without box, applicable safety standards of side ejection and Mulching European directives...

  • Page 92: Table Of Contents

    CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment Thank you for choosing our Gasoline Lawnmower. To ensure that you get the best results from your Gasoline Lawnmower please read all of these safety and operating instructions carefully before using this product.

  • Page 93: Product Specifications

    1. Product Specifications Petrol engine 3.6 Kw Engine speed 300min ELECTRIC Cutting width 508mm START Adjustable cutting height 25-75mm Grass collection capacity Metal deck steel Guaranteed Sound Power Level 98dB(A) Clutch lever Brake lever Blade washing hole Choke lever Control panel Throttle Lever Knob Starter handle...

  • Page 94: Safety Messages

    2. Safety messages Your safety and the safety of others are very important. We have provided important safety messages in this manual and on the mower. This information alerts you to potential hazards that could hurt you or others. Please read these messages carefully. Of course, it is not practical or possible to warn you about all the hazards associated with operating or maintaining a lawn mower.
  • Page 95 If you want to adjust height of the handle bar, you can choose” L” or “H” two holes in left-right Bracket to fix the handle bar with screws and knobs. The “H” hole is high position of the handle bar, and the “L” hole is low position of the handle bar.
  • Page 96 el Setup Take out panel and two screws in a bag from carton, and fix the panel with screws. SCREW CONTROL PANEL Grass Bag Assembly...
  • Page 98 Lift the hood of the rear discharge, remove the accessory Mulching and put the grass bag in place. Mulching plug The mulching plug helps to curve the inside of the mower deck for more efficient mulching. Install and remove the mulching plug by raising the rear discharge guard as shown. The mulching plug only fits one way.
  • Page 99 Charging the battery Charge the battery before use. Before using the electric starter, the battery must be charged for 5 hours. Place the charger plug into the hole in the battery and plug the charger into a power supply. La batterie 12V, 5Ah.

  • Page 100: Before Operation

    4. Before Operation Engine Oil The mower is shipped without oil in the engine. All engines are run at the factory prior to packaging. Most of the oil is removed prior to shipment; however, some oil remains in the engine. The amount of oil left in the engine varies.
  • Page 101 Gasoline is extremely flammable, and gasoline vapor can explode, causing serious injury or death. Use extreme care when handling gasoline. Keep out of reach of children. Refuel in a well-ventilated area with the engine stopped. Do not smoke or allow flames or sparks in the area where the engine is refueled or where gasoline is stored.

  • Page 102: Operation

    5. Operation Starting The Engine Move the choke lever to the “CHOKE” position. CHOKE Pull back on the brake lever and hold it against the handle. BRAKE LEVER...
  • Page 103 Release the clutch lever. This will prevent the mower from moving forward when you operate the starter. CLUTCH LEVER Turn the key, the engine starts. Key from the ignition Immediately after the start, push back the choke lever from “CHOKE” position to “RUN”...
  • Page 104 Operation The Controls For Mowing Blade is in action as soon as engine started. While the machine is working maintain the security handle in working position. The engine will stop as soon as you release the engine control bar. Release the lever to stop the engine whenever you need to leave the mower. Clutch Lever Push the clutch lever forward and hold it against the handlebar to propel the mower forward.
  • Page 105 Throttle Lever For best cut quality, always mow with the throttle lever in the “FAST” position. When the blade rotate at the preset fast speed, it creates a strong fan action that lifts and cuts grass more efficiently. FAST « Max » Stop Engine Move the throttle lever to the “SLOW”...
  • Page 106 Release the clutch lever. CLUTCH LEVER Release the brake lever. BLAKE LEVER The blade will continue to rotate for a few seconds after the engine has stopped. Disconnect the spark plug cap if the lawnmower is to be left unattended.

  • Page 107: Maintenance

    6. Maintenance IMPORTANT Regular, careful maintenance is essential for keeping the safety level and original performance of the machine unchanged in time. Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition. Regular maintenance is essential for safety and performance. Never store the equipment with fuel in the tank inside a building where vapour may reach a flame or a spark or a source of extreme heat.
  • Page 108 Blade Ref : G5510000000 Φ 508mm Inspection Tilt the mower to the right, so the air cleaner side is up. This will help to prevent fuel leakage and hard starting. Inspect the blade for damage, cracks and excessive rust or corrosion. A dull blade can be sharpened, but a blade that is excessively worn, bent, cracked, or otherwise damaged must be replaced.
  • Page 109 Grass Bag Cleaning And Replacement Cleaning Wash the bag with a garden hose, and allow it to dry completely before use; a wet bag will clog quickly. Replacement Unclip the frame edges plastic bag and unscrew the 4 screws and remove the bag frame.
  • Page 111 Battery maintenance Charging during the season The battery charges slightly during use, but it will probably be necessary to recharge the battery several times in the course of a season - depending on the number of engine starts/stops. Put it to charge for about 5 hours. Battery storage The battery must always be stored in a dry place and protected from frost during the winter Never expose it to low temperatures.
  • Page 112 Engine Maintenance Check Engine Oil Level Check the engine oil level with the engine stopped and the mower. Remove the oil filler cap, and wipe the dipstick clean. Insert the dipstick into the oil filler neck, but do not screw it in. Check the oil level shown on the dipstick.
  • Page 113 Air Cleaner Service NOTICE: Operating the engine without an air cleaner, or with a damaged air cleaner, will allow dirt to enter the engine, causing rapid engine wear. Press down on the cover tabs and remove the cover. Remove the filter from the air cleaner base..
  • Page 114 Spark Plug Service For good performance, the spark plug must be properly gapped and free of deposits. Disconnect the spark plug cap and remove any dirt from around the spark plug area. Remove the spark plug with a spark plug wrench. Inspect the spark plug.
  • Page 115 NOTICE: A loose spark plug can overheat and damage the engine. Over tightening the spark plug can damage the threads in the cylinder head. The Clutch Lever Cable and Brake lever Cable Adjustment If the clutch lever were loose, you should turn the clutch cable adjustment to tighten. (please see the picture) CLUTCH CABLE ADJUSTMENT...
  • Page 116 Maintenance de la Batterie : If the battery proves to be low during starting, charge it for 24 hours. When starting, don’t keep trying to start for more than 5 seconds. BATTERY MAINTENANCE IMPORTANT ) Remove contact 2) Disconnect the battery Store the battery in a fresh and dry place.
  • Page 117 Maintenance Schedule REGULAR SERVICE Before First Every 3 Every 6 Every Every PERIOD(4) Each Month Months Months Year Years 5 Hrs 25 Hrs 50 Hrs 100 Hrs ITEM Perform at every indicated month or operating hour interval, whichever comes first. Engine oil Check Replace...

  • Page 118: Storage

    Trouble Shooting ENGINE WILL NOT START Possible Cause Correction Out of fuel. Refuel Bad fuel; engine stored Drain the fuel tank and 1. Check fuel. without treating or draining carburetor. Refuel with fresh gasoline, of refueled with bad gasoline. gasoline Spark plug faulty, fouled, or Replace the spark plug.

  • Page 119: The Environment Advice

    8. The Environment Advice In order to protect the environment, we recommend that the following points should be given special consideration: Always use pure unleaded petrol. Always use a funnel and/or a petrol can with a level control to avoid spillage when refilling the fuel tank.
  • Page 120 Our after-sales service responds to your questions concerning maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can also be found under:www.eco-repa.com ELEM GARDEN TECHNIC application service team will gladly answer questions concerning our products and their accessories : sav@eco-repa.com...
  • Page 121 TECHNICAL DATA TECHNICAL DATA 1500 x 540 x 985 Dimensions L x l x h Dry weight Cutting width Blade mm/ref 508/G5510000000 25~75 Cutting heights settings 203.2/279.4 Rer/front wheel diameter Grass bag capacity Engine GYGY173V Model ENGINE Air-cooled overhead valve four-stroke engine Type Cm³...
  • Page 122 The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another that the declared vibration total value may also be used in a preliminary assessment of exposure. A warning that the vibration emission during actual use of the power tool can differ from the declared total value depending on the ways in which the tool is used and of the need to identify safety measures to protect the operator that are based on an estimation of exposure in...
  • Page 124 Déclaration de conformité Nous « ELEM GARDEN TECHNIC » certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché...
  • Page 125 Productiejaar : 2016 EG-verklaring van overeenstemming Hierbij « ELEM GARDEN TECHNIC » verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids-en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen.
  • Page 126 Production year : 2016 Declaration of Conformity We “ELEM GARDEN TECHNIC ” hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.
  • Page 127 Ankunftsdatum: 28/03/2016 Fertigungsjahr : 2016 EG-Konformitätserklärung Hiermit erklären wir « ELEM GARDEN TECHNIC », dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
