OUNEVA VG01-0019 Installation Manual

Tuotetiedot
Tuotenimi
Tuotekoodi

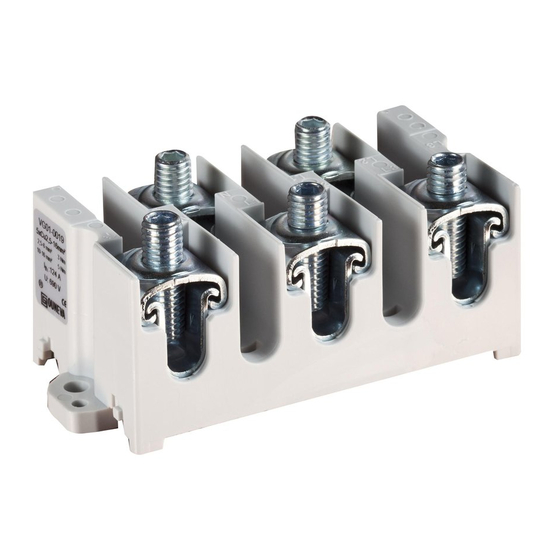

VG01-0019 Kytkentälaatta 5x16
Asennus
DIN-kisko- ja ruuvikiinnitys
Asennustapa
Kytkentä
Ruuvin koko
AV
1
Johtimien poikkipinta-ala ja määrä / kytkentätila
2 2
1,5 mm 2,5 mm
- 8
Asennus
ruuvikiinnityksellä
Max. Ruuvi Ø 5
Ruuvi M8 Kiristysmomentti M
1
4
AV
1
Max. johtimen ala
2 2
4 mm 6 mm 10 mm
6 6
2
70 mm 95 mm
-
I
n Cu
124 A
Asennus DIN-kiskoon
Aseta liitin kiskon päälle (ks.
kuva). Paina, kunnes liitin
lukittuu DIN-kiskoon.
10-16 mm²
2,5-6 mm²
Kytkentälaatta on tarkoitettu johtimien kytkentään
sähkölaitteistoissa. Tuotteeseen on saatavilla
lisävarusteena kosketussuoja (tuote OD02-0002).
3-5 Nm
Käytettäessä kosketussuojaa, voidaan liitin myös
sinetöidä.
Huom! Asennuksessa saa käyttää ainoastaan kuparisia
johtimia.
2 2
16 mm 35 mm
4 2 -
2 2
120 mm 150 mm
- - -
Irroitus DIN-kiskosta
Vapauta lukitus painamalla
lukitusosaa meisselillä ja nosta
liitin kiskosta.
5 Nm Kuorintapituus L
3 Nm
16 mm²
2 2
50 mm
Taulukossa olevat johtimien määrät
tarkoittavat vain tehdasmaisesti
-
asennettuja liittimiä.
2 2 2
185 mm 240 mm
- -
ASENNUSOHJE
U
n Cu
690 V
16 mm
L
2 2
300 mm 400 mm
- -
