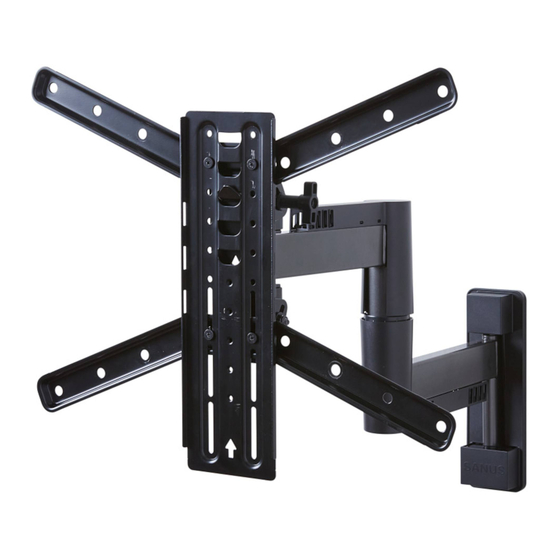

FMF319 - B 2

INSTRUCTION MANUAL

Texto en español, página 12

Texte français page 14

Need help?

Do you have a question about the FMF319-B2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sanus FMF319-B2

Page 1 Call us at: US: 800-359-5520 Watch it now at: Check it out at: EMEA: +31 (0) 495 580 852 SANUS.com/2999 SANUS.com/2808 UK: 0800 056 2853 Or, chat at: SANUS.com/chatSV...
Page 2: Wall Construction
If your TV (plus accessories) weighs MORE, this (including accessories) mount is NOT compatible. 55 lbs. DO NOT EXCEED (24.9 kg) Visit SANUS.com or call customer service to find a compatible mount. Wall wood studs Solid concrete or CAUTION: Construction...
Page 3: Before You Begin
Dimensions TV INTERFACE 15.75in 400mm 15.75in 2.95in 400mm 75mm 2.95in 75mm SIDE VIEW - EXTENDED WALL PLATE TOP VIEW - EXTENDED WALL IS ON TOP 50deg 8.46in 6.89in 215mm 175.1mm SIMULATED 55" DOWN 2.68in FLAT SCREEN TV 19.21in 68mm 487.9mm TOP VIEW - RETRACTED FULLY ASSEMBLED MOUNT SIDE VIEW RETRACTED...
Page 4 Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts! NOTE: Not all hardware included will be used.
Page 5 STEP 1 Attach TV Bracket to TV 1.1 Select TV Screw Diameter 1.2 Select TV Screw Length and Spacers Only one screw size fits your TV. NO SPACER SPACER NEEDED • Flat Back TV • Flat Back TV • Rounded or Irregular Back TV with extra space needed [for deep inset holes or cable interference] [TV brackets NOT resting flat on your TV]...
Page 6 Wood Stud Installation STEP 2A Attach Wall Plate CAUTION: Avoid potential personal injury or property damage! • Drywall covering the wall must not exceed 5/8 in. (16 mm) • Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1½ x 3½ in. (38 x 89 mm) •...
Page 7 Solid Concrete or Concrete Block Installation STEP 2B Attach Wall Plate CAUTION: Avoid potential personal injury or property damage! Concrete Installation Kit CMK1 is not included • Mount arm assembly directly onto concrete surface (no wall covering) Contact Customer Service to inquire about the •...
Page 8 STEP 3 Attach TV to Arm Assembly 3.1 Secure Cover Plate 3.2 Attach TV to Arm Assembly HEAVY! You may need assistance with this step. CAUTION: Avoid potential personal injury or property damage! Locking screw must be installed to secure the TV to arm assembly...
Page 9: Manage Cables
Manage Cables IMPORTANT: Fully extend arm assembly to ensure enough slack in cables.
Page 10: Tilt Adjustment
TV Adjustments TILT ADJUSTMENT Your TV should adjust easily when moved, then stay in place. If your TV is too loose or too tight, adjust the side tension knob NOTE: Once your TV is in place, tighten the side tension knob to prevent unwanted movement.
Page 11 EXTEND / RETRACT -- ONLY IF NECESSARY Use a 3/32 inch hex key (not supplied). CAUTION: Avoid potential personal injury or property damage! DO NOT remove bolts , only turn enough for slight adjustment. REMOVING THE TV HEAVY! You may need assistance with this step.
Page 12: Antes De Comenzar
(accesorios incluidos) 24,9 kg MÁS de 24,9 kg Sí — Este soporte NO es compatible. Visite MountFinder.Sanus.com o llame al : [US]: 800-359-5520 (55 lbs) (55 lbs)? [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 para encontrar un soporte compatible.
Page 13 PASO 2A Colocación sobre montantes de madera PÁGINA 6 PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. • Los paneles de yeso que cubren la pared no deben superar los 1,5 cm (5/8 pulg.) • Tamaño mínimo de los montantes de madera: nominal 5,1 x 10,2 cm (2 x 4 pulg.), real 3,8 x 8,9 cm (1½...
Page 14: Avant De Commencer
Avant de commencer, assurons-nous que ce support vous convient parfaitement ! Votre téléviseur Non — Parfait ! Oui — Ce support n'est PAS compatible. Visitez le site MountFinder.Sanus.com ou appelez le 24,9 kg (accessoires compris) [US]: 800-359-5520 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 pour trouver un support compatible.
Page 15 ÉTAPE 2A Installation sur des montants en bois PAGE 6 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! • L'épaisseur du revêtement de cloison sèche ne doit pas excéder 1,5 cm (5/8 po). • Taille minimum des montants en bois : nominale 5,1 x 10,2 cm (2 x 4 po), réelle 3,8 x 8,9 cm (1 ½ x 3 ½ po). • Espace horizontal minimum entre les fixations : 40,6 cm (16 po) •...
Page 16 Wiegt Ihr Fernseher Nein – Perfekt! (einschließlich Zubehör) Ja – Diese Halterung ist NICHT kompatibel. Besuchen Sie MountFinder.Sanus.com oder rufen Sie die Nummer [US]: 800-359-5520 24,9 kg MEHR als 24,9 kg (55 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 an, um eine kompatible Halterung zu finden.
Page 17 Montage an Holzbalken SCHRITT 2A SEITE 6 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! • Die Gipsschicht der Wand darf 1,5 cm (5/8") nicht überschreiten. • Mindestmaße der Holzbalken: Nenngröße 5,1 x 10,2 cm (2 x 4"), tatsächlich 3,8 x 8,9 cm (1½ x 3½"). • Horizontaler Mindestabstand zwischen den Befestigungsteilen: 40,6 cm (16") • Die Balkenmitte muss überprüft werden. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern.
Page 18: Voordat U Begint
Weegt uw tv Nee: Prima! (inclusief accessoires) 24,9 kg Ja: Deze wandbevestiging is NIET geschikt. Raadpleeg MountFinder.Sanus.com of bel MEER dan (55 lbs.) [US]: 800-359-5520 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 om een geschikte wandbevestiging te vinden.
Page 19 Installatie met houten dragers STAP 2A PAGINA 6 LET OP: Voorkom lichamelijk letsel of materiële schade! • Gipsplaten die de muur bedekken, mogen niet dikker zijn dan 1,5 cm (5/8 in.). • Minimale grootte houten drager: nominaal 5,1 x 10,2 cm (2 x 4 in.), werkelijk 3,8 x 8,9 cm (1½...
Page 20: Innan Du Börjar
Innan du börjar bör du se till att det här monteringsfästet är perfekt för dig! Väger TV:n Nej – Perfekt! (inklusive Ja – Det här monteringsfästet är INTE kompatibelt. Gå in på MountFinder.Sanus.com eller ring tillbehör) 24,9 kg MER än 24,9 kg [US]: 800-359-5520 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 för att hitta ett kompatibelt monteringsfäste.
Page 21 STEG 2A Installation på träregel SIDAN 6 FÖRSIKTIGHET: Undvik eventuella personskador och materiella skador! • Gipsskiva som täcker väggen får inte överstiga 1,5 cm (5/8 tum). • Minsta storlek på träregel: nominell 5,1 x 10,2 cm (2 x 4 tum) effektiv 3,8 x 8,9 cm (1½...
Page 22: Перед Началом Работы
Нет — Прекрасно! (включая 24,9 кг принадлежности) Да — Это крепление НЕ подходит. Посетите веб-сайт MountFinder.Sanus.com или позвоните по телефону [US]: 800-359-5520 весит больше чем (55 фунтов) [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853, чтобы найти подходящее крепление.
Page 23 Установка на деревянные стойки ШАГ 2A СТР. 6 ВНИМАНИЕ! Соблюдайте осторожность во избежание получения травм или повреждения имущества! • Толщина гипсокартона, покрывающего стену, не должна превышать 1,5 см (5/8 дюйма). • Минимальный размер деревянной стойки: общий 5,1 х 10,2 см (2 х 4 дюйма); номинальный 3,8 х 8,9 см (1 ½ x 3 ½ дюйма). • Минимальное...
Page 24 中文重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书在开始安装之前，我们首先来确认此支架是否适合您！您的电视机否 — 适合！ 24.9 kg （包括配件）此支架不兼容。访问 MountFinder.Sanus.com 或致电 [US]: 800-359-5520 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 — 是的重量是否超过（55 磅） 056 2853 查找兼容的支架。 24.9 kg（55 磅）？有木墙柱的...
Page 25 步骤 2A 木墙柱安装第 6 页注意：避免潜在人身伤害或财产损毁！ • 墙上覆盖的干式墙不能超过 1.5 cm (5/8 in.)。 • 最小木墙柱尺寸：标称 5.1 x 10.2 cm (2 x 4 in.) 实际 3.8 x 8.9 cm (1½ x 3½ in.)。 • 扣件之间的最小水平间隔：40.6 cm (16 in.) 。 • 确保安装在墙柱中间注意：...
Page 26 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください作業を始める前に、このマウントがお使いのテレビに適しているかどうかを確認します。設置するテレビいいえ — 最適です！（アクの重量セサリを含む）はい — このマウントは、適合しません。MountFinder.Sanus.comをご覧になるか、 24.9 kg が、 24.9 kg (55 ポンド) [US]: 800-359-5520 [EMEA]: +31 (0) 495 580 852 [UK]: 0800 056 2853 で適合するマウントについてお問いを超えていますか。（55 ポンド）合わせください。...
Page 27 木製スタッド壁への取り付け手順2A 6 ページ注意：負傷したり壁面を傷付けたりしないように注意してください。 • 壁面を覆う石膏ボードは1.5 cm（5/8 インチ）を超えてはいけない。 • 木製スタッドの最小寸法：名目 5.1 x 10.2 cm（2 x 4 インチ）、実寸　3.8 x 8.9 cm（1½ x 3½ インチ）。 • 留め金具間の最小水平間隔は、40.6 cm（16 インチ）。 • スタッドの中心を確認する必要がある。注意：ケガをしたり、壁面を破損しないように注意してください！適切に使用しないと、ラグボルトでしっかりと支えることができません...
