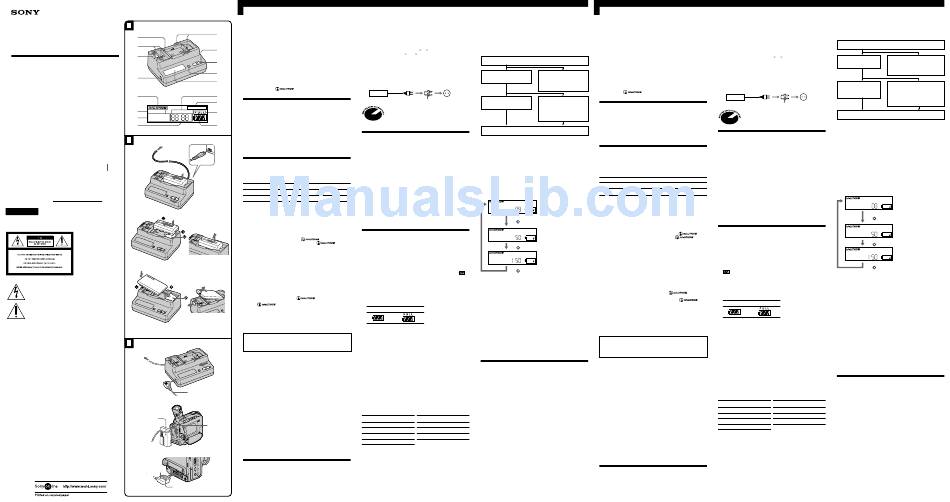

Sony ACV-700 Operating Instructions

3-862-454-14(1)
A A
1
AC Adaptor/Charger 2
3
Operating Instructions
Manual de instrucciones
4
Mode d'emploi
!º
!¡
WARNING BATTERY LIFE
TIME TO CHG
!™
NORMAL FULL h
!£
B
AC-V700
3
Sony Corporation © 1998 Printed in Japan
4
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No. AC-V700 Serial No.
1 1
WARNING
1
To prevent fire or shock hazard, do not
expose the unit to rain or moisture.
2
This symbol is intended to alert the user to the presence
of uninsulated "Dangerous voltage" within the
product's enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.
This symbol is intended to alert the user to the presence
of important operating and maintenance (servicing)
instructions in the literature accompanying the
appliance.
CAUTION
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
C
The Graphical Symbols with Supplemental Marking is located on the
bottom of the unit.
Note:
This equipment has been tested and found to comply with the limits for a
2
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio
3
communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
1
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to
c
which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
NOTICE FOR THE CUSTOMERS IN THE UNITED KINGDOM
A moulded plug complying with BS 1363 is fitted to this equipment for
your safety and convenience.
Should the fuse in the plug supplied need to be replaced, a 5 AMP fuse
approved by ASTA or BSI to BS 1362, (i.e., marked with 2 or @ mark)
must be used.
2
If the plug supplied with this equipment has a detachable fuse cover, be
sure to attach the fuse cover after you change the fuse. Never use the
plug without the fuse cover. If you should lose the fuse cover, please e
contact your nearest Sony service station.
f
English
Before operating the unit, please read this manual thoroughly and retain it Output voltage
for future reference.
The AC-V700 AC adaptor/charger can be used as follows:
5
• To charge a lithium ion type battery pack. Ni-Cd/Nickel hydrogen type
Application
batteries are not rechargeable.
The following functions are available with the "InfoLITHIUM" battery
Operating temperature
pack:
Storage temperature
6
– Quickly charging
Dimensions
– Remaining charge time display
• To enable the power supply to the video equipment with the house
Mass
current, connection cords are included with this unit. However, these
7 Supplied accessory
cords may not be used depending on the video equipment. Before using,
check your video equipment.
Design and specifications are subject to change without notice.
8 What is the "InfoLITHIUM"
The "InfoLITHIUM" is a lithium ion battery pack which can exchange data Use a commercially available AC plug adaptor, if necessary, depending on
9
with compatible video equipment about its battery consumption. Sony the design of the wall outlet.
recommends that you use the "InfoLITHIUM" battery pack with video
equipment having the mark.
!¢
!∞
WARNING
VCR/CAMERA
To prevent fire or shock hazard, do not expose the unit to rain or moisture.
!§
To avoid electrical shock, do not open the cabinet.
m Refer servicing to qualified personnel only.
!¶
AC power cord must be changed only at the qualified service shop.
For the customers in Canada
Identifying the parts
CAUTION
TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO
WIDE SLOT, FULLY INSERT. 1 Terminal shutter
2
2 Charging polarity
3 Battery release lever
4 DC OUT connector
Notes on Use
5 Guide
6 CHARGE lamp
About the AC power cord plug
7 Mode change switch
8 DISPLAY CHANGE button
The AC-V700 comes in two models, differentiated by the shape of the AC
9 Display window
power cord plug.
Display window
Model Shape of the plug
!º "InfoLITHIUM" indicator
Model for USA/Canada Polarized Lights up when the "InfoLITHIUM" battery pack is attached.
!¡ WARNING indicator
Model for other countries Non polarized
!™ TIME TO CHG (charge) indicator
• The model for USA and Canada: One blade of the plug is wider than the !£ Time indicator
other for the purpose of safety and will fit into the power outlet only one !¢ BATTERY LIFE (battery remaining time) indicator
way. If you are unable to insert the plug fully into the outlet, contact your !∞ VCR/CAMERA indicator
dealer. !§ Full charge indicator
!¶ Remaining battery indicator
About the remaining battery time
To remove
Para extraer While charging the battery pack, this unit will show the remaining battery
time with your video equipment, etc. on the following conditions.
To Charge the Battery Pack
• Using the "InfoLITHIUM" battery pack
• Using the video equipment having the mark
Make sure that you use the battery pack having the mark.
Consult the operating instructions supplied with your video equipment if it 1 Set the mode change switch to CHARGE.
is applied to "InfoLITHIUM".
2 Connect the power cord to this unit.
Though the following models are applied to "InfoLITHIUM", the
remaining battery time is not displayed on this unit. 3 Connect the power cord to a wall outlet.
The beep sounds and the display window lights up.
DCR- PC7/PC7E/PC10/PC10E/SC100/SC100E/TRV7/TRV7E
CCD- TR555/TR555E/TR610E/TR710/TR710E/TR760E/TR790E/TR810E/
4 Install the battery pack.
TR820E/TR825E/TR910/TR910E/TR920E/TR930/TR1100E/
Charging begins. When the remaining battery indicator becomes
TR2200E/TR2300/TR2300E/TR3100E/TR3300/TR3300E/TR3400/
and the CHARGE lamp lights up, normal charge is completed. For full
To remove
TRV31/TRV31E/TRV41/TRV41E/TRV51/TRV51E/TRV54E/
charge, which allows you to use the battery slightly longer than "normal
Para extraer TRV56E/TRV61E/TRV62/TRV64E/TRV72/TRV81/TRV81E/
charge", leave the battery pack attached until the CHARGE lamp goes
TRV82/TRV91E/TRV94/TRV94E/TRV101/TRV101E/
out.
SC55/SC55E/SC65/SC65E
Remove the battery pack when required. It can be used even if the
GV-A500/A500E
charging is not completed.
If you use the video equipment having the mark, the remaining battery
time display of the battery pack being charged corresponds to the video equipment Remaining battery indicator
having the mark which is last attached to the battery pack.
Normal charge
Charging
• Use only a lithium ion type battery pack. This unit cannot be used to
charge a Ni-Cd/Nickel hydrogen type battery pack.
• Attach the battery pack firmly.
• Charge the battery pack on a flat surface without vibration.
To Install the battery pack
Charging temperature
NP-F550, etc.
The temperature range for charging is 0°C to 40°C (32°F to 104°F).
1 Place the battery pack on a.
However, to provide maximum battery efficiency, the recommended
temperature range when charging is 10°C to 30°C (50°F to 86°F).
Others
2 Slide the battery pack in the direction of the arrow.
1 1
• The nameplate indicating operating voltage, power consumption, etc. is
located on the bottom.
• The negligible amount of electric current will flow into the AC adaptor/
NP-F100, etc.
charger as long as the AC adaptor/charger is plugged into the wall outlet.
1 Slide the battery pack along the guide to a.
• Unplug the unit from the wall outlet if it will not be used for extended
2 Press the battery pack down until it clicks.
period of time. To disconnect the cord, pull it out by the plug. Never pull
the cord itself.
Note
• Do not operate the unit with a damaged cord or if it has been dropped or
damaged.
Do not apply shock to the charging polarity. When you install the battery
b
• Be sure that nothing metallic comes into contact with the metal parts of pack, be sure to not strike it.
the unit or connecting plate. If it does, a short may occur and the unit
may be damaged.
Charging time
• Always keep the metal contacts clean.
• Do not disassemble or convert the unit. The following table shows the charging time for the battery pack which is
• Do not apply mechanical shock or drop the unit. discharged completely.
• While the unit is in use, it gets warm. But this is normal.
• Keep the unit away from AM receivers, because it will disturb AM Battery pack
reception.
d NP-CF540
• Do not place the unit in a location where it is:
— Extremely hot or cold
NP-F550
— Dusty or dirty
NP-F750
— Very humid
— Vibrating
NP-F950
If any difficulty should arise, unplug the unit and contact your nearest Sony
• Approximate minutes to charge an empty battery pack fully (Full charge).
dealer.
• Approximate minutes in parentheses indicate the time when you charge
normally (Normal charge).
• To ascertain the battery life, refer to the instruction manual of the video
equipment which you use.
Specifications
• The charging time may differ depending on the condition of the battery
pack or the temperature of the environment.
Power requirements 100 - 240 V AC, 50/60 Hz
Power consumption 25 W Notes
Charge mode:
• When the mode change switch is set to VCR/CAMERA during charging,
35 VA (100 V AC), 46 VA (240 V AC)
charging stops.
Operating mode:
• When a fully charged battery pack is installed, the CHARGE lamp will
39 VA (100 V AC), 50 VA (240 V AC)
once light, then go out.
DC OUT: • If the CHARGE lamp does not light or flash, check that the battery pack is
8.4 V, 2.0 A in operating mode correctly attached to the AC adaptor/charger. If it is not attached it will
Battery charge terminal: not be charged.
8.4 V, 1.4 A in charge mode
Sony battery pack NP-F100/F200/F300/F330/
When the CHARGE lamp flashes
F530/CF540/F550/F730/F750/F930/F950
If a problem occurs during charging, the CHARGE lamp flashes and
0°C to 40°C (32°F to 104°F)
WARNING appears on the display.
–20°C to 60°C (–4°F to 140°F)
Check through the following chart.
Approx. 127 55 95 mm (w/h/d)
(5 2 3 / 3 3 / inches)
16 4
Approx. 255 g (9 oz)
Remove the battery pack from this unit, then install the same battery
Connecting cord DK-415 (1), pack again.
AC power cord (1)
If the CHARGE lamp flashes If the CHARGE lamp lights and
again: does not flash again:
Install another battery pack. If the CHARGE lamp goes out
because the charging time has
Wall outlet
passed, there is no problem.
AC-V700
If the CHARGE lamp flashes If the CHARGE lamp lights and
AC plug adaptor
again: does not flash again:
This mark indicates that this product is a genuine The problem is with this unit. If the CHARGE lamp goes out
because the charging time has
accessory for Sony video products. When purchasing
Sony video products, Sony recommends that you passed, the problem is with the
purchase accessories with this "GENUINE VIDEO battery pack first installed.
ACCESSORIES" mark.
Please contact your nearest Sony dealer in connection with the product
with the problem.
See illustration A. To remove the battery pack
NP-F550, etc. (ill. B-1)
Slide the battery pack in the direction of the arrow, then lift is straight out.
NP-F100, etc. (ill. B-2)
Remove the battery pack while sliding the battery release lever.
To Check Charging
While charging, you can check the charging time on the display. After
starting charging in a minute, BATTERY LIFE lights up on the display.
Press DISPLAY CHANGE while charging.
Each time you press DISPLAY CHANGE, the display changes as follows.
The remaining battery time
when the battery pack being
BATTERY LIFE
charged is attached to your
m
"InfoLITHIUM" video equipment
The time is not displayed when the
DISPLAY
remaining battery time is less than 5
CHANGE
minutes.
The remaining time until normal
charge is completed
TIME TO CHG
NORMAL m
See illustration B.
DISPLAY
CHANGE
The remaining time until full
charge is completed
TIME TO CHG
FULL h m
DISPLAY
CHANGE
Notes
• The time display shows the approximate time when charging at 10°C -
30°C. The time display may differ from the actual charging time
depending on using conditions and circumstances.
• The time display may show "– – – –" in the following cases. However, the
unit is not malfunctioning.
– The remaining battery time is less than 5 minutes.
– There is a difference between the displayed time and actual charging
time. Even if this happens, continue charging.
Full charge
• Full charge requires about 1 hour after normal charge is completed. If you
remove the battery pack between normal charge and full charge, the
charging time may not be displayed properly in the next charging.
• If the charging time is not displayed properly, fully charge the battery
pack. The charging time will be displayed properly.
• When you attach a fully charged battery pack to this unit, "TIME TO CHG
FULL 1h" may appear on the display. However, the unit is not
malfunctioning.
(ill. B-1)
• BATTERY LIFE may not be displayed depending on using conditions and
circumstances.
Align the end of the battery pack having the 4 mark with the edge of • You may wait for a while after pressing DISPLAY CHANGE until the
the terminal shutter of this unit. display shows the time indication.
a folds down when the battery pack is placed on it.
Press the battery pack until the terminal shutter is completely
covered. To Operate Video Equipment
(ill. B-2)
For the DCR-TRV9 video camera, etc., use the supplied DK-415 connecting
cord. For the DCR-PC10 video camera, etc., use the DK-626 connecting cord
(not supplied).
For details of the connection, refer to the instruction manual of the video
equipment.
1 Set the mode change switch to VCR/CAMERA.
2 Connect the power cord to a wall outlet.
3 Connect the connecting cord b to the DC OUT connector of this
unit.
Charging time Battery pack Charging time
4 Connect the connecting cord to the video equipment.
110 (50) NP-F100 100 (40) (ill. C-1)
DCR-TRV9, etc.
While pressing the connecting plate c , slide it down.
115 (55) NP-F200 115 (55)
To remove the connecting plate, slide it up while pressing the battery
170 (110) NP-F300 160 (100)
release lever d.
225 (165) DCR-PC10, etc. (ill. C-2)
Open the cover, and insert the connecting plug e.
To remove the connecting plug, pull it while pressing the button f.
Notes
• If you set the mode change switch to CHARGE while operating the video
equipment, the power supply to the video equipment stops.
• You cannot charge the battery pack attached to this unit while supplying
the power to the video equipment.
• Keep this unit away from the video equipment if the picture is disturbed.
Español
Antes de utilizar la unidad, lea detenidamente este manual, y consérvelo Tensión de salida
para futuras referencias.
El adaptador de CA/cargador AC-V700 podrá utilizarse de la forma
siguiente:
Aplicación
• Para cargar una batería de tipo iones de litio. Las pilas de tipo níquel-
cadmio/níquel-hidrógeno no podrán recargarse.
Temperatura de funcionamiento
Cuando utilice una batería "InfoLITHIUM", estarán disponibles las
funciones siguientes:
Temperatura de almacenamiento
– Carga rápida
– Visualización del tiempo de carga restante
Dimensiones
• Con esta unidad se incluyen cables conectores para poder alimentar
Masa
equipos de vídeo con la corriente de la red. Sin embargo, quizás no pueda
Accesorios suministrados
utilizar estos cables dependiendo del equipo de vídeo. Antes de
utilizarlos, compruebe su equipo de vídeo.
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
Qué es "InfoLITHIUM"
Dependiendo del diseño del tomacorriente, si es necesario, utilice un adaptador
La batería "InfoLITHIUM" es una batería que purde intercambiar datos con
de enchufe de CA adquirido en un establecimiento del ramo.
un equipo de vídeo compatible en cuanto a su consumo de batería. Sony
recomienda que utilice la batería "InfoLITHIUM" con equipos de vídeo que
posean la marca .
AC-V700
ADVERTENCIA
Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la
lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad.
En caso de avería, solicite los servicios de personal cualificado solamente.
El cable de alimentación de CA solamente deberá ser cambiado en un
Identificación de partes
taller de reparaciones cualificado.
1 Obturador de terminales
Notas sobre la utilización
2 Polaridad de carga
3 Palanca de liberación de la batería
Sobre el enchufe del cable de alimentación de 4 Conector de salida de CC (DC OUT)
5 Guía
CA
6 Lámpara indicadora de carga (CHARGE)
Existen dos modelos de AC-V700, que se diferencian por la forma del
7 Selector de modo
enchufe del cable de alimentación de CA.
8 Tecla de cambio de visualización (DISPLAY CHANGE)
9 Visualizador
Modelo Forma del enchufe
Visualizador
Modelo para EE.UU./Canadá Polarizado
0 Indicador de "InfoLITHIUM"
Modelo para otros países No polarizado Se encenderá cuando instale la batería "InfoLITHIUM".
!¡ Indicador de advertencia (WARNING)
• Modelo para EE.UU. y Canadá: Por motivos de seguridad, una cuchilla
!™ Indicador de tiempo de carga (TIME TO CHG)
del enchufe es más ancha que la otra, y solamente encajará en el
!£ Indicador de tiempo
tomacorriente de una sola forma. Si no puede insertar firmemente el
!¢ Indicador de tiempo restante de batería (BATTERY LIFE)
enchufe en el tomacorriente, póngase en contacto con su proveedor.
!∞ Indicador de videograbadora/videocámara (VCR/CAMERA)
!§ Indicador de carga completa
Sobre el tiempo restante de la batería
!¶ Indicador de batería restante
Durante la carga de la batería, esta unidad mostrará el tiempo restante de la
batería con su equipo de vídeo, etc. en las condiciones siguientes.
• Utilización de una batería "InfoLITHIUM" Para cargar la batería
• Utilización de un equipo de vídeo que posea la marca
Cerciórese de utilizar una batería que posea la marca . Si su
equipo de vídeo puede utilizar baterías "InfoLITHIUM", consulte el
1 Ponga el selector de modo en CHARGE.
manual de instrucciones del mismo.
2 Conecte el cable de alimentación a esta unidad.
Aunque los modelos siguientes son compatibles con "InfoLITHIUM", en
esta unidad no se visualizará el tiempo restante de la batería. 3 Conecte el cable de alimentación a un tomacorriente.
Sonará un pitido y se encenderá el visualizador.
DCR- PC7/PC7E/PC10/PC10E/SC100/SC100E/TRV7/TRV7E
CCD- TR555/TR555E/TR610E/TR710/TR710E/TR760E/TR790E/TR810E/
4 Instale la batería.
TR820E/TR825E/TR910/TR910E/TR920E/TR930/TR1100E/
Se iniciará la carga. Cuando el indicador de batería restante pase a ser
TR2200E/TR2300/TR2300E/TR3100E/TR3300/TR3300E/TR3400/
, y se encienda la lámpara CHARGE, habrá finalizado la carga
TRV31/TRV31E/TRV41/TRV41E/TRV51/TRV51E/TRV54E/
normal. Para realizar la carga completa, que le permitirá utilizar la
TRV56E/TRV61E/TRV62/TRV64E/TRV72/TRV81/TRV81E/
batería algo más que con la "carga normal", deje la batería instalada en
TRV82/TRV91E/TRV94/TRV94E/TRV101/TRV101E/
la unidad hasta que se apague la lámpara CHARGE.
SC55/SC55E/SC65/SC65E
Extraiga la batería cuando lo requiera. Podrá utilizarse incluso aunque
GV-A500/A500E
no se haya completado la carga.
Si utiliza un equipo de vídeo que posea la marca , la
visualización del tiempo restante de la batería que esté cargando Indicador de batería restante
corresponderá a un equipo de vídeo que posee la marca a la
que haya fijado por última vez la batería. Carga normal
Carga
• Utilice solamente una batería de tipo de iones de litio. Esta unidad no
Para instalar la batería
podrá utilizarse para cargar una batería de tipo níquel-cadmio/níquel-
hidrógeno.
• Fije firmemente la batería. NP-F550, etc.
• Cargue la batería sobre una superficie plana exenta de vibraciones.
1 Sitúe la batería sobre a.
Alinee el extremo de la batería que contiene la marca 4 con el borde
Temperatura de carga
del obturador de terminales de esta unidad.
a se pliega al situar la batería sobre dicho punto.
La gama de temperaturas para carga es de 0 a 40°C. Sin embargo, para
obtener la máxima eficacia de la batería, la gama de temperaturas 2 Deslice la batería en el sentido de la flecha.
recomendada para la carga es de 10 a 30°C.ded temperature range when Presione la batería hasta cubrir el obturador de terminales por
charging is 10°C to 30°C (50°F to 86°F). completo.
NP-F100, etc.
Otros
1 Deslice la batería a lo largo de guía hasta a.
2 Presione la batería hacia abajo hasta que se oiga un clic.
• La placa de características en la que se indica la tensión de alimentación,
el consumo, etc., se encuentra en la parte inferior.
See illustration C.
Nota
• Mientras el adaptador de CA/cargador esté enchufado en un
No golpee la polaridad de carga. Asimismo, asegúrese de no golpear la
tomacorriente, a través del mismo circulará cierta cantidad de corriente.
• Cuando no vaya a utilizar la unidad durante mucho tiempo, desenchúfela batería al instalarla.
del tomacorriente. Para desconectar el cable de alimentación, tire del
Tiempo de carga
enchufe. No tire nunca del propio cable.
• No utilice la unidad con un cable dañado, cuando se haya caído, ni
En la tabla siguiente se muestra el tiempo de carga para una batería
cuando esté dañada. completamente descargada.
• Cerciórese de que ningún objeto metálico entre en contacto con las partes
metálicas de la unidad ni de la placa conectora. En caso contrario podría Batería
producirse un cortocircuito y la unidad se dañaría.
NP-CF540
• Mantenga siempre limpios los contactos metálicos.
• No desarme ni modifique la unidad.
NP-F550
• No golpee ni deje caer la unidad.
NP-F750
• Cuando utilice la unidad, se calentará. Sin embargo, esto es normal.
• Mantenga la unidad alejada de receptores de AM, porque podría
NP-F950
perturbarse la recepción de AM.
• No coloque la unidad en un lugar:
• Minutos aproximados para cargar completamente una batería vacía
— Extremadamente cálido o frío
(carga completa).
— Polvoriento o sucio • Los minutos aproximados entre paréntesis indican el tiempo cuando la
— Muy húmedo
cargue normalmente (carga normal).
— Sometido a vibraciones • Para asegurar la duración útil de la batería, consulte el manual de
instrucciones del equipo de vídeo utilizado.
Si tiene alguna dificultad, desenchufe la unidad y póngase en contacto con
• El tiempo de carga puede diferir dependiendo de la condición de la
su proveedor Sony.
batería o de la temperatura ambiental.
Notas
• Si pone el selector de modo en VCR/CAMERA durante la carga, ésta se
Especificaciones
parará.
• Cuando instale una batería completamente cargada, la lámpara CHARGE
Alimentación 100 - 240 V CA, 50/60 Hz
parpadeará una vez y después se apagará.
Consumo 25 W
• Si la lámpara CHARGE no se enciende o parpadea, compruebe si la
Modo de carga:
batería está correctamente instalada en el adaptador de CA/cargador. Si
35 VA (100 V CA), 46 VA (240 V CA)
no está bien instalada, no se cargará.
Modo de operación:
39 VA (100 V CA), 50 VA (240 V CA)
DC OUT: Cuando parpadee la lámpara CHARGE
8,4 V, 2,0 A en el modo de operación
Si ocurre algún problema durante la carga, la lámpara CHARGE
Terminales de carga de la batería:
parpadeará y en el visualizador aparecerá WARNING.
8,4 V, 1,4 A en el modo de carga
Batería NP-F100/F200/F300/F330/F530/ Compruebe el organigrama siguiente.
CF540/F550/F730/F750/F930/F950 Sony
Retire la batería de esta unidad y, a continuación, vuelva a instalar la
0 a 40°C misma batería.
–20 a 60°C
Aprox. 127 55 95 mm (an/al/prf) Si la lámpara CHARGE Si la lámpara CHARGE se ilumina y
Aprox. 225 g vuelve a parpadear: no vuelve a parpadear:
Cable conector DK-415 (1),
Instale otra batería. Si la lámpara CHARGE se apaga
Cable de alimentación de CA (1) porque ha transcurrido el tiempo
de carga, no hay problema.
Si la lámpara CHARGE Si la lámpara CHARGE se ilumina y
vuelve a parpadear: no vuelve a parpadear:
Tomacorriente
El problema reside en esta Si la lámpara CHARGE se apaga
unidad. porque ha transcurrido el tiempo de
carga, el problema reside en la batería
instalada en primer lugar.
Adaptador de enchufe de CA
Esta marca indica que este producto es genuino y está
Póngase en contacto con su proveedor Sony más cercano en relación con
relacionado con productos de vídeo Sony. Cuando adquiera
el producto afectado.
productos de vídeo Sony, Sony recomienda solicitar
accesorios con la marca "GENUINE VIDEO ACCESSORIES"
(accesorios de vídeo genuinos).
Para extraer la batería
NP-F550, etc. (Ilust. B-1)
Desilce la batería en el sentido de la flecha y, a continuación, levántela para
Consulte la ilustración A.
extraerla.
NP-F100, etc. (Ilust. B-2)
Retire la batería mientras desliza la palanca de liberación de la batería.
Para comprobar la carga
Cuando cargue, podrá comprobar el tiempo de carga en el visualizador. Un
minuto después de haber iniciado la carga, en el visualizador aparecerá
BATTERY LIFE.
Durante la carga, presione DISPLAY CHANGE.
Cada vez que presione DISPLAY CHANGE, la visualización cambiará de la
forma siguiente.
Tiempo restante de la batería
BATTERY LIFE cuando ésta esté instalada en su
equipo de vídeo para baterías
m
"InfoLITHIUM"
El tiempo no se visualizará cuando el
DISPLAY
CHANGE tiempo restante de la batería sea
inferior a 5 minutos.
Tiempo restante hasta que
finalice la carga normal
TIME TO CHG
Consulte la ilustración B. NORMAL m
DISPLAY
CHANGE
Tiempo restante hasta que
finalice la carga completa
TIME TO CHG
FULL h m
DISPLAY
CHANGE
Notas
• La visualización del tiempo mostrará el tiempo aproximado cuando la
carga se realice a 10 - 30ºC. La visualización del tiempo puede diferir del
tiempo de carga real dependiendo de las condiciones y circunstancias de
utilización.
• La visualización de tiempo puede mostrar "– – – –" en los casos
siguientes. Sin embargo, esto no significa que la unidad está funcionando
mal.
Carga completa
– El tiempo de batería restante es inferior a 5 minutos.
– Existe una diferencia entre el tiempo visualizado y el tiempo de carga
real. Aunque suceda esto, continúe cargando.
• La carga completa requerirá aproximadamente 1 hora después de haber
finalizado la carga normal. Si extrae la batería entre la carga normal y la
carga completa, es posible que el tiempo de carga no se visualice
adecuadamente en la próxima carga.
(Ilust. B-1)
• Si el tiempo de carga no se visualiza adecuadamente, cargue
completamente la batería. El tiempo de carga se visualizará
apropiadamente.
• Cuando instale una batería completamente cargada en esta unidad, en el
visualizador puede aparecer "TIME TO CHG FULL 1h". Sin embargo,
esto no significa que la unidad está funcionando mal.
• Dependiendo de las condiciones y circunstancias de utilización, es posible
que no se visualice BATTERY LIFE.
• Es posible que tenga que esperar cierto tiempo hasta que el visualizador
(ilust. B-2)
muestre la indicación de tiempo después de haber presionado DISPLAY
CHANGE.
Para utilizar el equipo de vídeo
Consulte la ilustración C.
Para la videocámara DCR-TRV9, etc., utilice el cable conector DK-415
suministrado. Para la videocámara DCR-PC10, etc., utilice un cable
conector DK-626 (no suministrado).
Con respecto a los detalles sobre la conexión, consulte el manual de
Tempo de carga Batería Tempo de carga
instrucciones del equipo de vídeo.
110 (50) NP-F100 100 (40) 1 Ponga el selector de modo en VCR/CAMERA.
115 (55) NP-F200 115 (55) 2 Conecte el cable de alimentación en un tomacorriente.
170 (110) NP-F300 160 (100)
3 Conecte el cable conector b al conector DC OUT de esta unidad.
225 (165)
4 Conecte el cable conector al equipo de vídeo.
DCR-TRV9, etc. (Ilust. C-1)
Manteniendo presionada la placa conectora c, deslícela hacia abajo.
Para extraer la placa conectora, deslícela hacia arriba manteniendo
presionada la palanca de liberación de la batería d.
DCR-PC10, etc. (Ilust. C-2)
Abra la cubierta e inserte la clavija conectora e.
Para desconectar la clavija conectora, tire de ella manteniendo
presionada la tecla f.
Notas
• Si pone el selector de modo en CHARGE mientras esté utilizando el
equipo de vídeo, la fuente de alimentación de ésta se cortará.
• Usted no podrá cargar la batería instalada en esta unidad mientras esté
alimentando el equipo de vídeo.
• Si las imágenes se ven con perturbaciones, mantenga esta unidad alejada
del equipo de vídeo.
