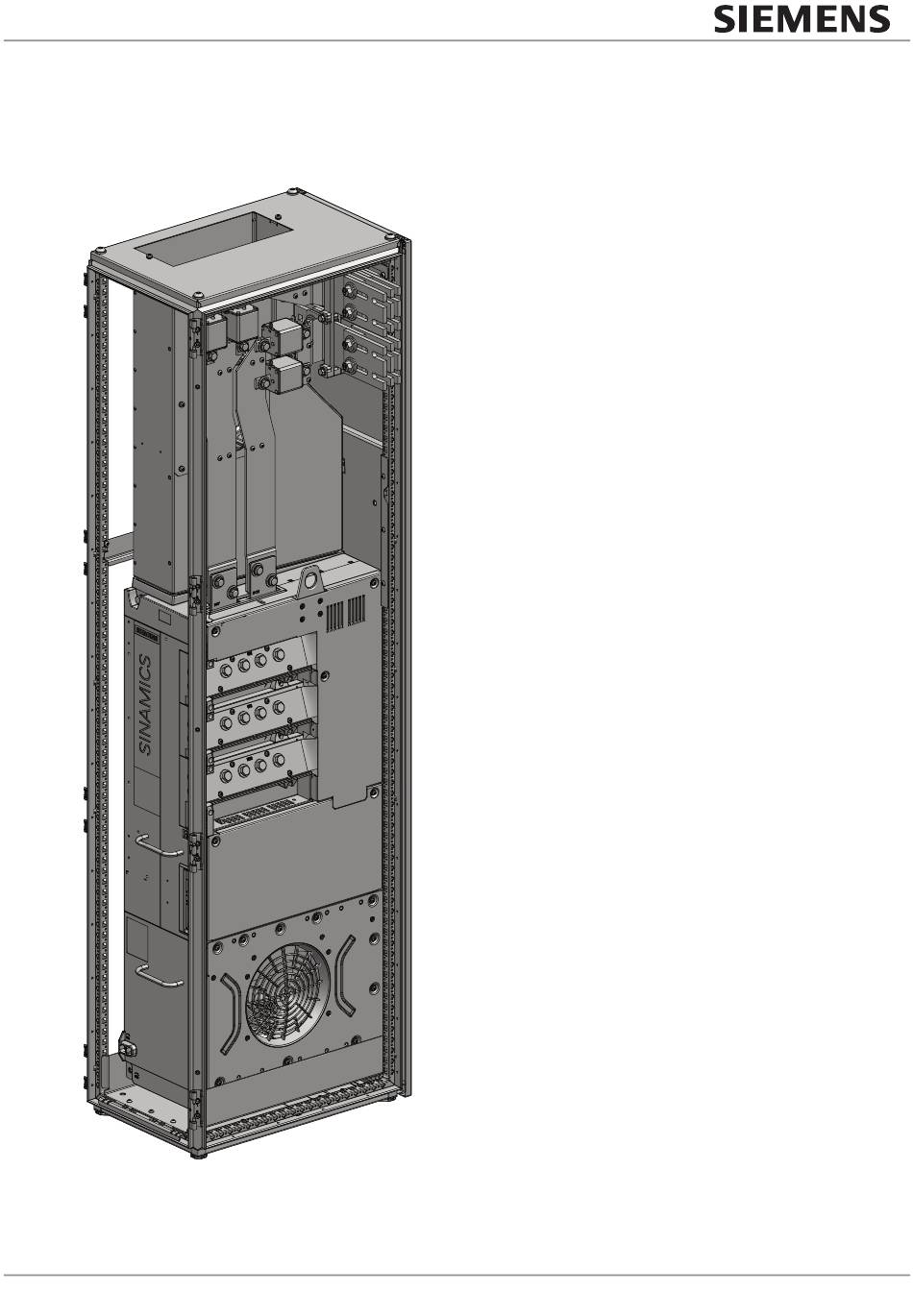

OEM-Kit for SINAMICS S120 Chassis-2
Montage DC-Schienen-Kit
Assembly DC-Busbar Kit
DC-Schienen-Kit
Sicherungen FS2/FS2+
DC-Busbar Kit
Fuse FS2/FS2+
Voraussetzung:
- Mechanischer Einbausatz FS2/FS2+
- DC-Schienen-Kit
Prerequisite:
- Mechanical Installation Kit FS2/FS2+
- DC-Busbar Kit
Product ID:
6SL3760-6BV20-0DF0
Document: A5E48010010D
Advertisement
Related Manuals for Siemens 6SL3760-6BV20-0DF0
Summary of Contents for Siemens 6SL3760-6BV20-0DF0
- Page 1 OEM-Kit for SINAMICS S120 Chassis-2 Montage DC-Schienen-Kit Assembly DC-Busbar Kit DC-Schienen-Kit Sicherungen FS2/FS2+ DC-Busbar Kit Fuse FS2/FS2+ Voraussetzung: - Mechanischer Einbausatz FS2/FS2+ - DC-Schienen-Kit Prerequisite: - Mechanical Installation Kit FS2/FS2+ - DC-Busbar Kit Product ID: 6SL3760-6BV20-0DF0 Document: A5E48010010D...
- Page 2 OEM-Kit for SINAMICS S120 Chassis-2 Warnung Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Bei Nichtbeachtung der Sicherheitshinweise und Restrisiken in der zugehörigen Dokumentation können Unfälle mit schweren Verletzungen oder Tod auftreten. • Halten Sie die Sicherheitshinweise der zugehörigen Gerätedokumentation ein. •...
- Page 3 OEM-Kit for SINAMICS S120 Chassis-2 6SL3760-6BV20-0DF0 Lieferumfang des DC-Schienen-Kit Sicherungen FS2/FS2+ Delivery scope of DC-Busbar Kit Fuses FS2/FS2+ MENGE / QUANTITY POSITION NAME Sicherung-Schienensatz FS2/FS2+ / Fuse busbar assembly FS2/FS2+ Abstandshalter DC-Schiene / Spacer DC busbar Anleitung / Manual Schraubensatz 3 / Screw set 3...
- Page 4 OEM-Kit for SINAMICS S120 Chassis-2 EINBAU IN SCHRANK 600 mm: INSTALLATION IN CABINET 600mm: Schritt 1: Montage der ersten 2 Aufhängeschrauben. Ca. 3 mm Spalt bis zum Abluftkanal lassen. Step 1: Assembly of first 2 hang-up screws. Leave ca. 3mm gap until exhaust duct. Schritt 2: Sicherungs-Schienensatz mit den vorbereiteten Schrauben einhängen.
- Page 5 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4a (mit Schienen-Kit 1840 A): - Schlossschrauben M12x40 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm). Hinweis: Abstandshalter DC-Schiene nicht benötigt.
- Page 6 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4b (mit Schienen-Kit 3320 A): - 2 Abstandshalter DC-Schiene von unten einsetzen. - Schlossschrauben M12x60 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm).
- Page 7 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4c (mit Schienen-Kit 4480 A): - 4 Abstandshalter DC-Schiene von unten einsetzen. - Schlossschrauben M12x80 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm).
- Page 8 OEM-Kit for SINAMICS S120 Chassis-2 25 Nm Sicherungen mit Schrauben M10 mit Anzugsmoment befestigen. (Sicherungen sind kein Bestandteil des Kits). Empfohlene Sicherungen: siehe Katalog oder Dokumenta- tion Attach fuses through M10 screws using tightening torque. (Fuses not part of the kit). Recommended fuses: see catalog or documentation 25 Nm ALM/MoMo mit DC-Schienen mittels Scheiben und...
- Page 9 OEM-Kit for SINAMICS S120 Chassis-2 EINBAU IN SCHRANK 400 mm: INSTALLATION IN CABINET 400mm: Schritt 1: Montage der ersten 2 Aufhängeschrauben. Ca. 3 mm Spalt bis zum Abluftkanal lassen. Step 1: Assembly of first 2 hang-up screws. Leave ca. 3mm gap until exhaust duct. Schritt 2: Sicherungs-Schienensatz mit den vorbereiteten Schrauben einhängen.
- Page 10 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4a (mit Schienen-Kit 1840 A): - Schlossschrauben M12x40 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm). Hinweis: Abstandshalter DC-Schiene nicht benötigt.
- Page 11 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4b (mit Schienen-Kit 3320 A): - 2 Abstandshalter DC-Schiene von unten einsetzen. - Schlossschrauben M12x60 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm).
- Page 12 OEM-Kit for SINAMICS S120 Chassis-2 50 Nm Schritt 4c (mit Schienen-Kit 4480 A): - 4 Abstandshalter DC-Schiene von unten einsetzen. - Schlossschrauben M12x80 von hinten einsetzen. (gegebenenfalls die Rückseite des Schrankes entfernen, siehe Schrank-Dokumentation) - Mit Unterlegscheibe, Federscheibe und Mutter sichern. - Schrauben M6x16 mit Anzugsmoment befestigen (10 Nm).
- Page 13 OEM-Kit for SINAMICS S120 Chassis-2 25 Nm Sicherungen mit Schrauben M10 mit Anzugsmoment befestigen. (Sicherungen sind kein Bestandteil des Kits). Empfohlene Sicherungen: siehe Katalog oder Dokumenta- tion Attach fuses through M10 screws using tightening torque. (Fuses not part of the kit). Recommended fuses: see catalog or documentation 25 Nm ALM/MoMo mit DC-Schienen mittels Scheiben und...
