- Page 1 TH R3/Elite User manual V1.0 TH R3 TH Elite Smart Temperature and Humidity Monitoring Switch 中 文 ----------1-8 English----------9-17 FCC Warning----------18...
- Page 2 Shenzhen Sonoff Technologies Co., Ltd. 产品介绍 传感器接⼝ 电源指⽰灯 （红⾊） 按键 Wi-Fi指⽰灯(蓝⾊) ⾃动模式指⽰灯(绿⾊) 安装底座 传感器接⼝ ⼲接点接⼝ 保护盖 电源指⽰灯 （红⾊） 按键 Wi-Fi指⽰灯(蓝⾊) ⾃动模式指⽰灯(绿⾊) TH R3 显⽰屏 安装底座 保护盖 设备重量＜1Kg， 建议安装⾼度＜2⽶。 TH Elite 按键功能 动作 结果 设备开/关 单击 双击 ⾃动模式开启/关闭 ⻓按5秒 进⼊配⽹模式 信号指⽰灯状态说明...
- Page 3 中⽂ Shenzhen Sonoff Technologies Co., Ltd. 功能特点 TH R3/Elite是一款带温湿度检测的智能开关改装件，需连接配套的温湿度传感器一起使用。 Auto 温度和湿度监测 温度和湿度历史数据 ⾃动模式 分享控制 点动模式 语⾳控制 智能定时/延时 局域⽹功能 ⼲接点 屏幕显⽰ (THElite) (THElite) 设备安装 1.断电 设备安装、 故障维修请由专业资质电⼯操作。 切勿在设备通电时进⾏接线操作或触碰到接线 端⼦， 以免发⽣触电危险！ 2.接线 2-1取下保护盖...
- Page 4 中⽂ Shenzhen Sonoff Technologies Co., Ltd. LOut L In 100-240V AC L In 2-3⼲接点接线⽅法 9-10mm TH Elite 按下接线孔对应上⽅的⽩⾊按钮同时将线材插⼊， 松开按钮即可。 ⼲接点接线线材单根线径范围0.13-0.5mm²,剥线⻓度： 9-10mm。 确保线路接⼊⽆误。 3.插⼊传感器 兼容的SONOFF传感器： DS18B20， MS01， THS01， AM2301， Si7021。 兼容的传感器延⻓线： RL560。 部分⽼版本传感器需与附赠的转接头⼀起使⽤。...
- Page 5 中⽂ Shenzhen Sonoff Technologies Co., Ltd. 设备配对 1.下载 “易微联” App 易 微 联 eWeLink Android™ & iOS 2.上电 LOut L In 通电后， 设备⾸次使⽤， 默认进⼊配⽹模式。 Wi-Fi指⽰灯呈 “两短⼀⻓闪烁” 。 3分钟内没有进⾏配⽹， 设备将退出蓝⽛配⽹模式。 如需再次进⼊， ⻓按设备按键5秒直到 Wi-Fi指⽰灯呈两短⼀⻓闪烁即可。...
- Page 6 中⽂ Shenzhen Sonoff Technologies Co., Ltd. 3.添加设备 ⽅法1： 蓝⽛配对 添加设备 所有设备 快速添加 适用于大部分易微联生态设备 扫码添加 声波添加 GSM 类设备和附带 适用于摄像头等支持 二维码的设备 声波配对设备 蓝牙配网 适用于蓝牙配网 点击 “+” ， 选择 “蓝⽛配对” ， 再根据App提⽰进⾏操作。 ⽅法2： 扫码 添加设备 所有设备 快速添加 适用于大部分易微联生态设备 扫码添加 声波添加 GSM 类设备和附带 适用于摄像头等支持 二维码的设备...
- Page 7 中⽂ Shenzhen Sonoff Technologies Co., Ltd. Alexa语⾳控制教程 1. 下 载AlexaApp并登录账号. Amazon Alexa 2.在AlexaApp中添加Echo⾳箱 3.账号关联 （从eWeLinkApp中关联Alexa账号） Link with Alexa Profile ① ② LINK ③ ④ 4.关联完成后， 再根据AlexaApp提⽰完成发现设备。 Google Assistant、 ⼩度、 天猫精灵、 ⼩爱同学的语⾳控制绑定⽅式类似， 具体请参考App 上的说明。...
- Page 8 中⽂ Shenzhen Sonoff Technologies Co., Ltd. 产品参数 产品型号 THR316, THR320, THR316D, THR320D 输⼊ THR316, THR316D:100-240V ~ 50/60Hz 16A Max THR320, THR320D: 100-240V ~ 50/60Hz 20A Max 输出 THR316, THR316D:100-240V ~ 50/60Hz 16A Max THR320, THR320D: 100-240V ~ 50/60Hz 20A Max ⼲接点输出...
- Page 9 中⽂ Shenzhen Sonoff Technologies Co., Ltd. 恢复出⼚设置 在eWeLinkApp端“删除设备”，设备即恢复出⼚设置。 常⻅问题 Wi-Fi设备与eWeLinkAPP配对失败。 1.确保设备处于配对模式。 三分钟内没进⾏配⽹， 设备将⾃动退出配对模式。 2.请开启定位服务并允许定位权限。 在选择Wi-Fi 络之前， 请开启定位服务并允许定位权限。 位置信息权限⽤于获取Wi-Fi列 。 果单击禁⽤， 您将⽆法添加设备。 3.确保您的Wi-Fi 络为2.4GHz频段。 4.确保您输⼊了正确的Wi-FiSSID和 码， 没有包含特殊字符。 密码错误是配对失败的⼀个 ⾮常常⻅的原因。 5.配对时设备应靠近路由器， 以保证良好的传输信号条件。 Wi-Fi设备 “离线” 问题， 请通过Wi-FiLED指⽰灯状态检查以下问题： LED指⽰灯每2 闪烁⼀次， 表⽰您⽆法连接到路由器。 1.可 您输⼊了错误的Wi-FiSSID和 码。...
-
Page 10: Product Introduction

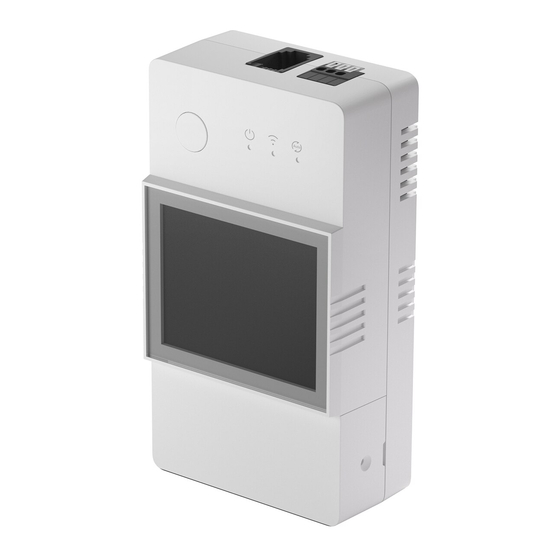

Shenzhen Sonoff Technologies Co., Ltd. English Product Introduction TH R3 Sensor interface On/Off LED indicator (Red) Button Wi-Fi LED indicator (Blue) Auto mode LED indicator(Green) Mounting base Protective cover Sensor interface TH Elite Dry contact interface On/Off LED indicator (Red) -
Page 11: Device Installation
Firmware updating Green LED indicator keeps on Auto-mode is on Features TH R3/Elite is a DIY smart switch with temperature and humidity monitoring, and required to use with the temperature and humidity sensors correspondingly. Auto Temp & Humi Temp & Humi... - Page 12 Shenzhen Sonoff Technologies Co., Ltd. English 2. Wiring instruction 2-1 Remove protective cover LOut L In 100-240V AC L In 2-3 Wiring method of dry contact 9-10mm TH Elite Press the white button on the top of the wire connecting hole to insert the wire corresponding, then release.
-
Page 13: Device Pairing
Shenzhen Sonoff Technologies Co., Ltd. English 3.Insert the sensor Compatible SONOFF sensors: DS18B20, MS01, THS01, AM2301, Si7021. Compatible sensor extension cables: RL560. Some old version sensors need to be used with the accompanying adapter. Device pairing 1. Download the eWeLink App... - Page 14 Shenzhen Sonoff Technologies Co., Ltd. English The device will exit the Bluetooth Pairing Mode if not paired within 3mins. If you want to enter this mode, please long press button for about 5s until the Wi-Fi LED indicator changes in a cycle of two short and one long flash and release. 3.
- Page 15 Shenzhen Sonoff Technologies Co., Ltd. English Alexa voice control instructions 1. Download the Amazon Alexa App and sign up an account. Amazon Alexa 2. Add Amazon Echo Speaker on the Alexa App. 3. Account Linking (Link Alexa account on the eWeLink App) Link with Alexa Profile ①...
-
Page 16: Specifications
Shenzhen Sonoff Technologies Co., Ltd. English Specifications THR316, THR320, THR316D, THR320D Model THR316, THR316D:100-240V ~ 50/60Hz 16A Max Input THR320, THR320D:100-240V ~ 50/60Hz 20A Max THR316, THR316D:100-240V ~ 50/60Hz 16A Max Output THR320, THR320D:100-240V ~ 50/60Hz 20A Max Dry contact output 5-30V，1A Max IEEE 802.11 b/g/n 2.4GHz Wi-Fi... -
Page 17: Auto Mode Enable/Disable
Shenzhen Sonoff Technologies Co., Ltd. English Auto mode enable/disable Enable/disable the auto mode by double click the button on the device or enable/disable it on the App directly. Manual control and Auto mode can work at the same time. In the auto mode, you can turn on/off... - Page 18 Shenzhen Sonoff Technologies Co., Ltd. English The LED indicator flashes twice on repeated means you fail to connect to the server. 1. Make sure the Internet connection is working. You can use your phone or PC to connect to the Internet, and if it fails to access, please check the availability of the Internet connection.
-
Page 19: Fcc Warning
Shenzhen Sonoff Technologies Co., Ltd. FCC Warning FCC Warning Changes or modifications not expressly approved by the party responsible for compliance could avoid the user’s authority to operate the equipment. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Page 20 Hereby, Shenzhen Sonoff Technologies Co., Ltd. declares that the radio equipment type THR316, THR320, THR316D, THR320D are in compliance with Directive 2014/53/EU.The full text of the EU declaration of conformity is available at the following internet address: https://sonoff.tech/usermanuals Shenzhen Sonoff Technologies Co., Ltd. 3F &...
