- Page 1 User manual V1.0 SPM-Main SPM-4Relay SONOFF Smart Stackable Power Meter (Main Unit+4-Relays) 中 文 ----------1-9 English----------10-18 FCC Warning----------19...
- Page 2 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 产品介绍 MicroSD卡卡槽 RS-485接线端 配对按钮 SD卡指⽰灯 ⽹络指⽰灯 故障指⽰灯 以太⽹接⼝ RS-485接线端 信号指⽰灯 故障指⽰灯 L1/L2/L3/L4开关指⽰灯 L1/L2/L3/L4机械开关 RS-485末 电阻开关 Off 设备重量＜1kg， 建议安装⾼度＜2m。...
- Page 3 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 功能特点 SPM-Main 和 SPM-4Relay 分别为 SONOFF 智能堆叠式电表的主机和从机，两者需配套使用。通过 主机配网，配网成功后，可在“易微联”App端对其所添加的从机进行控制。 主机: 本地电量统计 局域网功能 支持以太网 支持 Micro SD 卡 从机: 远程控制 电量统计 智能定时 过载保护 设备定位 操作记录 主机支持的Micro SD卡大小范围：8GB-32GB. 设备定位：在 eWeLink App端选择子设备，按一下设备定位图标，然后该子设备对应的从机“故障”信号 指示灯将会闪烁约20秒。 使⽤说明 1.断电 设备安装、 故障维修请由专业资质电⼯操作。 切勿在设备通电时进⾏接线操作或触碰到接线端⼦， 以免...
- Page 4 主机与从机， 从机与从机相连⽅式： R S - 4 8 5 R S - 4 8 5 R S - 4 8 5 A B AB AB AB AB SPM-Main SPM-4Relay SPM-4Relay 每1台主机最多⽀持接⼊32台从机 （总接线⻓度不超过100⽶） 。 主机与从机相连的线材必须为:2芯屏蔽双绞线(RVVSP)， 单根线径最⼩0.2mm²。 在⼲扰较为严重的应⽤场合， 为保证485总线通讯可靠性， 请将通讯总线屏蔽层单端接地(⼀端接地， 另⼀端悬空) 控制灯具接线示意： LIn...
- Page 5 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ Off Off 从机的 “RS-485末 电阻开关” 出⼚默认关闭状态。 为保证通信稳定， 须将最末端从机的 “RS-485末 电阻 开关” 切换⾄打开状态。 3.下载 “易微联” App 易 微 联 eWeLink Android™ & iOS 4.上电 通电后， 设备⾸次使⽤， 默认进⼊蓝⽛配⽹模式。 ⽹络指⽰灯呈 “快闪状态” 。 三分钟内没有进⾏配⽹， 设备将退出蓝⽛配⽹模式。 如需再次进⼊， ⻓按配对按钮5秒直到⽹络指⽰灯 呈...
- Page 6 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 5.添加设备 添加设备 所有设备 快速添加 适用于大部分易微联生态设备 扫码添加 声波添加 GSM 类设备和附带 适用于摄像头等支持 二维码的设备 声波配对设备 蓝牙配网 适用于蓝牙配网 点击 “+” ， 选择 “ 蓝⽛配⽹” ， 再根据App提⽰进⾏操作。 6.主机添加从机 短按主机上的配对按钮， 主机进⼊扫描状态， 从机信号指⽰灯会呈” 慢闪 “状态， 成功添加到从机后， 从机将 会作为⼦设备在eWeLinkApp的主机界⾯列表中显⽰。 超过20秒没有扫描到从机， 主机将退出扫描状态。 如需再次进⾏扫描， 短按主机配对按钮即可。 将主机重新上电也可对其所连接的从机进⾏添加操作。...
- Page 7 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 安装MicroSD卡(SPM-Main) 安装MicroSD卡时切勿装反(MicroSD卡需另⾏购买)。 基本参数 主机 型号 SPM-Main 100-240V~50/60Hz50mAMax 输⼊ IEEE802.11b/g/n2.4GHz Wi-Fi ⼯作温度 -10℃~+40℃ App⽀持系统 Android&iOS 外壳材料 PCV0 产品规格 142.5x90x66.5mm 从机 型号 SPM-4Relay 输⼊ 100-240V~50/60Hz20A/Gang80A/TotalMax 100-240V~50/60Hz20A/Gang80A/TotalMax 输出 ⼯作温度 -10℃~+40℃ 外壳材料 PCV0 250x90x66.5mm 产品规格...
- Page 8 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 主机指⽰灯状态说明 SD卡指⽰灯(绿⾊) 指⽰灯状态 状态描述 闪烁1下 正在读写SD卡或flash ⽹络指⽰灯(蓝⾊) 指⽰灯状态 状态描述 快速闪烁 蓝⽛配⽹模式 常亮 设备在线 快闪⼀下 未连接路由器 快闪⼆下 已连接上路由器， 但未连接到云端 快闪三下 固件升级中 故障指⽰灯(橙⾊) 指⽰灯状态 状态描述 闪烁 （约20秒） 主机正在扫描⼦设备 常亮 芯⽚异常 常灭 ⽆故障 从机指⽰灯状态说明 COMM指⽰灯(绿⾊) 指⽰灯状态 状态描述 闪烁...
- Page 9 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 主机以太⽹使⽤ 主机必须先在易微联App端配⽹成功后再接⼊以太⽹使⽤， 否则⽆法使⽤。 接⼊以太⽹后， 主机优先使⽤以太⽹ （Wi-Fi和以太⽹可以是不同⽹络） 主机重新配对 更换主机的账⼾或连接的WiFi时， 需重新配对添加。 ⻓按主机配对按键5秒直到⽹络指⽰灯呈 “快闪状态” ， 松开， 此时设备进⼊蓝⽛配⽹模式， 即可再次通过App蓝⽛配对添加设备。 恢复出⼚设置 在eWeLinkApp端“删除设备”，设备即恢复出⼚设置。 485总线应⽤注意事项 线材选择： 使⽤两芯屏蔽双绞线(RVVSP)， 铜制线芯≥0.2mm²。 布线规范： 1.总线⻓度合计不超过100m。 2.在同⼀总线系统中， 使⽤同种规格线材。 3.尽量减少线路中的接点。 接点处确保焊接良好， 包扎紧密， 避免松动和氧化。 4.采⽤菊 链⽅式， 杜绝星形连接和分叉连接。 5.485总线屏蔽层单端接地。 时， 将总线末端设备的终端电阻开关切换为打开状态(其它设备该开关必须为关闭状态)。...
- Page 10 Shenzhen Sonoff Technologies Co., Ltd. 中⽂ 常⻅问题 Wi-Fi设备与易微联APP配对失败 1. 确保设备进⼊配对模式. 三分钟内设备没有配对成功， 则⾃动退出配对模式。 2. 请开启定位模式以及允许获取定位权限 配⽹前， 请先开启⼿机的定位服务并允许获取定位权限， 位置信息权限⽤于获取Wi-Fi列表信息。 如果 “ 禁⽤” ⼿机定位服务， 设备将⽆法添加。 3. 确保Wi-Fi运⾏在2.4GHz频段。 4. 确保正确输⼊Wi-Fi⽹络名称和密码， 且没有包含特殊字符。 密码错误是常⻅的配对失败原因。 5. 配对时为了确保良好的信号传输， 请将设备靠近路由器。 Wi-Fi设备 “离线” 问题 请根据Wi-FiLED指⽰灯状态检查以下问题：...
-
Page 11: Product Introduction

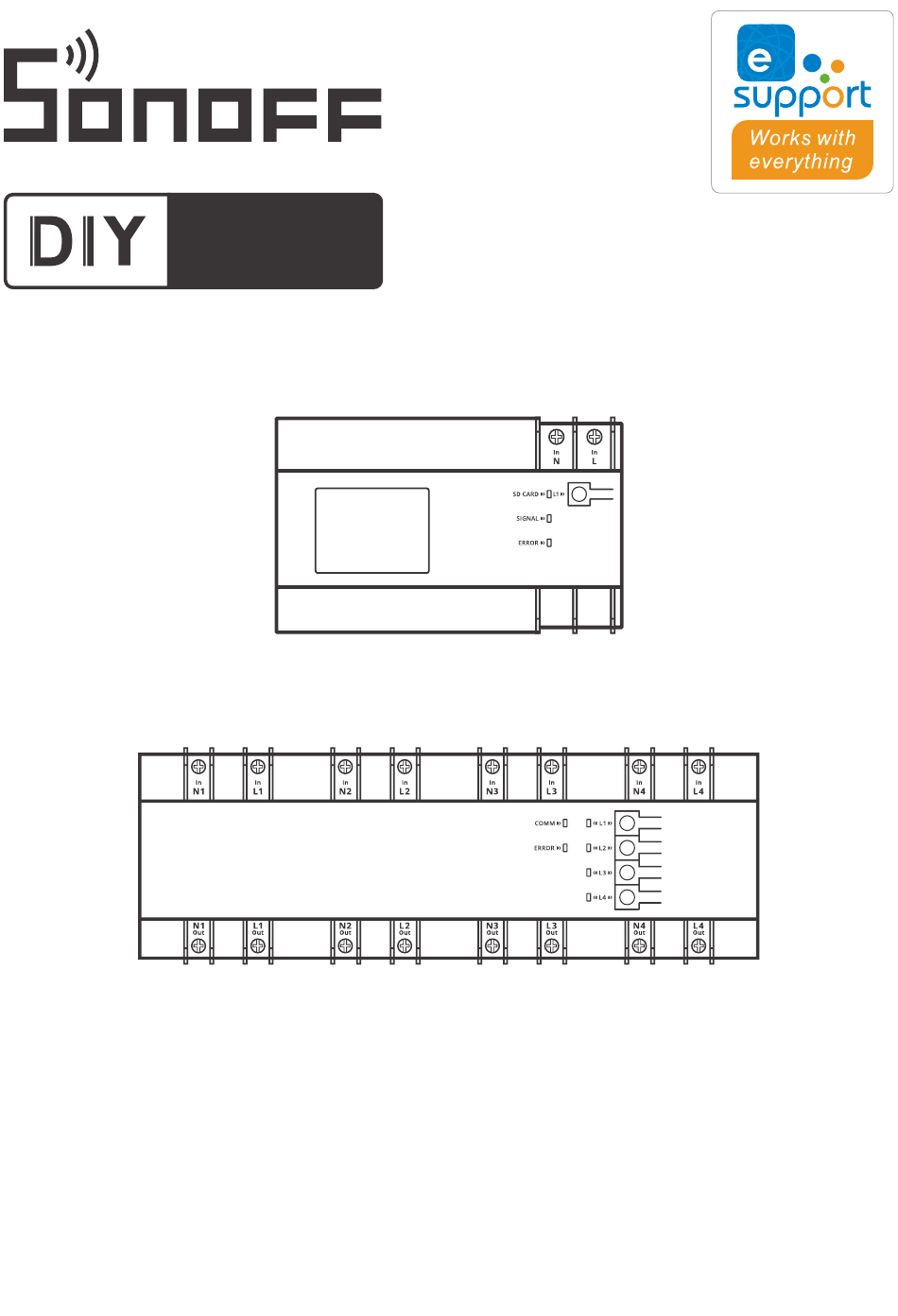

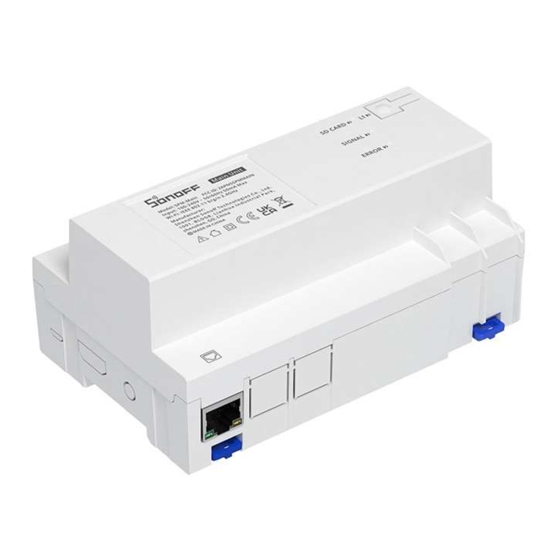

Shenzhen Sonoff Technologies Co., Ltd. English Product Introduction Micro SD Card Slot RS-485 Wire Terminal Pairing Button SD Card Indicator Signal Indicator Error Indicator Ethernet Port Signal Indicator Error Indicator RS-485 Wire Terminal L1/L2/L3/L4 On/Off LED Indicator L1/L2/L3/L4 Physical Switch RS-485 Termination Resistor Switch Off... - Page 12 English Features SPM-Main and SPM-4Relay are the main unit and slave unit of SONOFF Smart Stackable Power Meter, and both are designed to work together. You can control the added slave unit in the App through pairing the main unit with the eWeLink App.
- Page 13 Shenzhen Sonoff Technologies Co., Ltd. English 2.Wiring Instruction Wiring Instruction of SPM-Main & SPM-4Relay and SPM-4Relay & the Slave Unit: R S - 4 8 5 R S - 4 8 5 R S - 4 8 5 A B...
- Page 14 Shenzhen Sonoff Technologies Co., Ltd. English Off Off The "RS-485 Termination Resistor Switch" of the slave unit is off by default. To make sure stable communication, the "RS-485 Termination Resistor Switch" of the terminal slave unit shall be turned on. 3.
- Page 15 Shenzhen Sonoff Technologies Co., Ltd. English 5.Add Device Add Device All devices Quick Pairing Available for eWeLink support devices Scan QR code Sound Pairing Available for camera Available for GSM and other devices that and other devices support this pairing with QRcode.
-
Page 16: Specifications
Shenzhen Sonoff Technologies Co., Ltd. English Insert Micro SD Card (SPM-Main) Make sure Micro SD Card is inserted correctly (Micro SD Card is sold separately). Specifications SPM-Main SPM-Main Model Input 100-240V~50/60Hz50mAMax IEEE802.11b/g/n2.4GHz Wi-Fi -10℃~+40℃ Working Temperature Android&iOS App Operating Systems... - Page 17 Shenzhen Sonoff Technologies Co., Ltd. English Instruction of the SPM-Main Indicator Status SD Card Indicator (Green) Indicator Status Status Instruction Reading SD Card or Flashing Flashes Once Signal Indicator (Blue) Indicator Status Status Instruction Flashes Quickly Bluetooth Pairing Mode Keep On...
-
Page 18: Factory Reset
Shenzhen Sonoff Technologies Co., Ltd. English SPM-Main Ethernet Usage Only the main unit was paired successfully in the eWeLink App can it be connected to Ethernet to work. After connecting to Ethernet, the main unit will use Ethernet in preference (Wi-Fi and Ethernet can be the different network). -
Page 19: Common Problems
Shenzhen Sonoff Technologies Co., Ltd. English Common Problems Fail to pair Wi-Fi devices with eWeLink APP 1. Make sure the device is in pairing mode. The device will automatically exit the pairing mode if not paired within 3mins. 2. Please turn on the location service on your mobile phone and give the permission. Before choosing the Wi-Fi network, the location service should be turned on and the permission is given. -
Page 20: Fcc Warning
Shenzhen Sonoff Technologies Co., Ltd. FCC Warning FCC Warning Changes or modifications not expressly approved by the party responsible for compliance could avoid the user ’s authority to operate the equipment. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Page 21 Hereby, Shenzhen Sonoff Technologies Co., Ltd. declares that the radio equipment type SPM-Main, SPM-4Relay is in compliance with Directive 2014/53/EU.The full text of the EU declaration of conformity is available at the following internet address: https://sonoff.tech/usermanuals Shenzhen Sonoff Technologies Co., Ltd.
