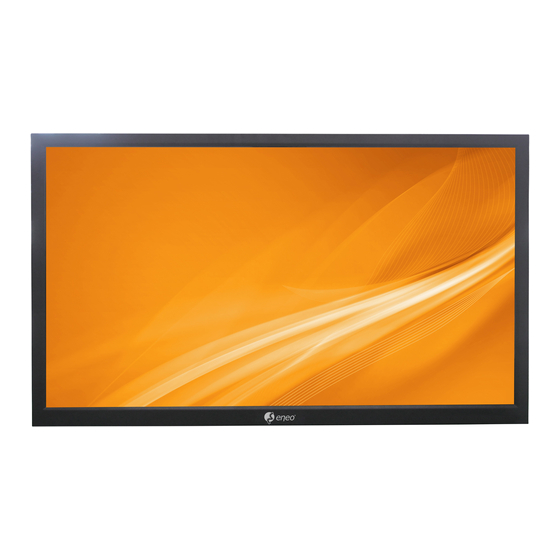

- Page 1 Installation Manual LCD Industrial Monitor, 1920x1080, LED, HDMI, VGA, CVBS, Protection Glass VM-FHD27MPA VM-HD19MPA...
-
Page 2: Table Of Contents
Table of contents Components ........................5 Introduction ........................6 External Connections ...............................6 Main Menu ...................................7 Picture Menu ..................................8 Sound Menu ..................................8 Option Menu ..................................8 Screen Menu ..................................9 Channel Selection ................................9 How to Clean Product ..............................9 Troubleshooting ......................10 General Section ................................10 Further information ....................11... - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised indi- viduals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 WEEE (Waste Electrical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems). This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life.
-
Page 5: Components
Components This system comes with the following components: • Monitor... -
Page 6: Introduction
Introduction External Connections Please connect the monitor to external devices according to the following I/O interface list. Choose the corresponding incoming signal channel. Label Description of the function VGA INPUT D-SUB 15 pins Connector HDMI INPUT: HDMI Connector BNC IN BNC Connector BNC OUT BNC Connector... -
Page 7: Main Menu
Main Menu To activate, press the menu button on the bottom left of the bezel. The sub-menus of the main menu are: Picture menu, Sound menu, Option menu and Screen menu. Press the menu button to select the sub-menu item. The selected menu item will show a bordered wireframe. -
Page 8: Picture Menu
Picture Menu Picture menu can set color temperature, aspect ratio, noise reduction, and picture mode. Press ▲▼ button to adjust value when item is selected, press menu button to exit. Sound Menu Sound menu can set balance, automatic volume calibration, surround sound and sound mode. -
Page 9: Screen Menu
Screen Menu Screen menu can adjust the H-position, V-position, clock, phase and auto adjust the position of the image within the unit. Press ▲▼ button to adjust value when item is selected, press menu button to exit. Channel Selection “Source” menu can select channel (input). The options include VGA, HDMI and so on. Press ▲▼... -
Page 10: Troubleshooting
Troubleshooting General Section Problem Possible solutions No picture, no sound Switch to another channel or input. Check whether the audio signal line is connected. Check whether the video signal line is connected. Adjust fine tuning setting. Check whether the system is set-up properly. Check whether the power is on. -
Page 11: Further Information
• the product detail pages on the eneo website (www.eneo-security.com), • the eneo download portal (https://datacloud.videor.com/s/eneodownloadpor- tal). In case that previous link is broken, the latest link to the eneo download portal can be found on the respective eneo product page at www.eneo-security.com. - Page 12 Inhalt Komponenten ......................15 Einführung ........................16 Externe Anschlüsse ................................ 16 Hauptmenü ..................................17 Bildmenü ..................................18 Tonmenü ................................... 18 Optionsmenü ................................... 18 Bildschirmmenü ................................19 Kanalauswahl .................................. 19 Reinigung des Produkts ............................... 19 Fehlersuche ........................20 Allgemeiner Teil ................................20 Weitere Informationen ....................21...
- Page 13 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 14 WEEE-Richtlinie (Elektro- und Elektronik-Altgeräte) Ordnungsgemäße Entsorgung dieses Produkts (Gilt für die Europäische Union und die anderen Europäischen Länder mit getrennten Sammelsystemen) Dieses am Produkt oder in seiner Dokumentation gezeigte Symbol bedeutet, dass es am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf. Um eventuelle Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallbeseitigung zu verhindern, dieses Gerät von anderen Abfallarten trennen und ordnungsgemäß...
-
Page 15: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Monitor... -
Page 16: Einführung
Einführung Externe Anschlüsse Bitte schließen Sie den Monitor an externe Geräte gemäß der folgenden E/A-Schnittstel- lenliste an. Wählen Sie den entsprechenden Eingangssignalkanal. Beschriftung Beschreibung der Funktion VGA-Eingang D-SUB Stecker, 15-polig HDMI-Eingang HDMI-Anschluss BNC-EINGANG BNC-Stecker BNC-AUSGANG BNC-Stecker AUDIO-EINGANG Telefonbuchse, Stereo USB-EINGANG Unterstützt USB-Update Bitte schalten Sie das externe Gerät und den Monitor vor dem Anschließen aus. -
Page 17: Hauptmenü
Hauptmenü Zum Aktivieren drücken Sie die Menütaste unten links auf dem Monitorgehäuse. Die Untermenüs des Hauptmenüs sind: Bildmenü, Tonmenü, Optionsmenü und Bildschirmmenü. Drücken Sie die Menütaste, um den Untermenüpunkt auszuwählen. Der ausgewählte Menüpunkt wird mit einem umrandeten Drahtgitter dargestellt. Drücken Sie die Taste ▲▼... -
Page 18: Bildmenü
Bildmenü Im Bildmenü können Sie Farbtemperatur, Seitenverhältnis, Rauschunterdrückung und Bildmodus einstellen. Drücken Sie die Taste ▲▼, um den Wert einzustellen, wenn das Element ausgewählt ist, drücken Sie die Menütaste zum Verlassen. Tonmenü Im Tonmenü können Sie die Balance, die automatische Lautstärkekalibrierung, den Surround Sound und den Tonmodus einstellen. -
Page 19: Bildschirmmenü
USB-Gerät mit neuer Firmware angeschlossen ist, die OSD-Transparenz und die OSD- Dauer einstellen sowie den automatischen Ruhezustand aktivieren/deaktivieren. Drücken Sie die Taste ▲▼, um den Wert einzustellen, wenn das Element ausgewählt ist, drücken Sie die Menütaste zum Verlassen. Bildschirmmenü Im Bildschirmmenü können Sie die H-Position, die V-Position, den Takt und die Phase einstellen und die Position des Bildes innerhalb des Geräts automatisch anpassen. -
Page 20: Fehlersuche
Fehlersuche Allgemeiner Teil Problem Mögliche Lösungen Kein Bild, kein Ton Wechseln Sie zu einem anderen Kanal oder Eingang. Prüfen Sie, ob die Audiosignalleitung angeschlossen ist. Prüfen Sie, ob die Videosignalleitung angeschlossen ist. Einstellung der Feinabstimmung. Prüfen Sie, ob das System richtig eingestellt ist. Prüfen Sie, ob der Strom eingeschaltet ist. Schlechter Ton, normales Bild Wechseln Sie zu einem anderen Kanal oder Eingang. -
Page 21: Weitere Informationen
Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts nutzen können. Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Software unter www.eneo-security.com. - Page 24 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
