Turn OFF electrical power to the electrical outlets, then unplug all electrical units prior to installation.
Electrical power MUST remain off until installation is complete.
Installer's hardware must be appropriate for wall construction. Wall anchors must have a minimum pull-out
rating of 1,000 lb.
Make sure that all water supply lines have been flushed and then completely turned off before beginning
installation. Debris in supply lines can cause valves to malfunction.
Read this entire installation manual to ensure proper installation. When finished with the installation, file
this manual with the owner or maintenance department. Compliance and conformity to local codes and
ordinances is the responsibility of the installer. Product warranties may be found under "Products" on our
website at bradleycorp.com.
Separate parts from packaging and make sure all parts are accounted for before discarding any packaging
material. If any parts are missing, do not begin installation until you obtain the missing parts.
For standard height mounting, do not exceed the recommended 33.5" distance from the fixture rim to the
finished floor.
215-1901 Rev. C: ECO 20-08-028B
© 2021 Bradley
Page 1 of 70
1/21/2021
GLX-2 shown with WashBar Duo WBD1
GLX-2 illustré avec WashBar Duo WBD1
Se muestra GLX-2 con WashBar Duo WBD1

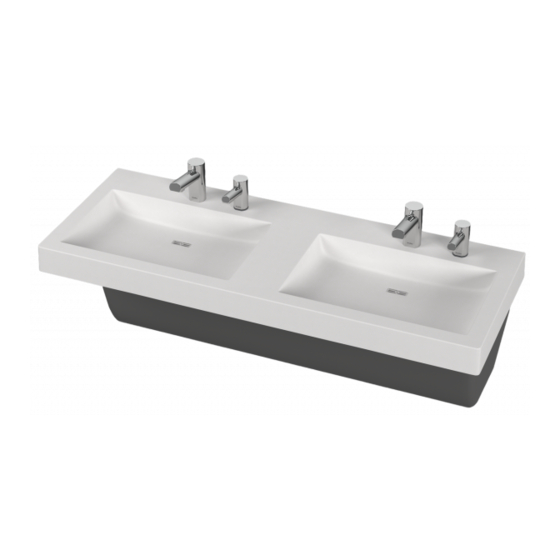

TLX-2 shown with Verge™ Soap & Faucet
TLX-2 illustré avec robinet et distributeur de savon Verge™
Se muestra TLX-2 con llave y jabón Verge™
WARNING
NOTICE
IMPORTANT
Installation
GLX-2 and TLX-2
Express Lavatory System –
GLX & TLX Series
Système lave-mains Express –
Série GLX et TLX
Sistema de lavabo Express –
Series GLX y TLX
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
+1 262 251 6000
P.O. Box 309
bradleycorp.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bradley Express GLX Series
Summary of Contents for Bradley Express GLX Series
- Page 1 For standard height mounting, do not exceed the recommended 33.5" distance from the fixture rim to the finished floor. P.O. Box 309 215-1901 Rev. C: ECO 20-08-028B Menomonee Falls, WI 53052 USA © 2021 Bradley 800 BRADLEY (800 272 3539) +1 262 251 6000 Page 1 of 70 1/21/2021 bradleycorp.com...
-
Page 2: Table Of Contents
Conjunto de componentes de llave y jabón Verge o WashBar Duo ....................67 Montaje de la palangana ................................68 Filtro y sifón en P ..................................68 Ajuste de temperatura ................................... 69 Panel de acceso .................................... 69 Limpieza y mantenimiento ................................70 Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 3: Components
Verge Faucets S53-3100, S53-3300, S53-3500, & S53-3700 Plastic Hose Supply Fittings (Standard) Plastic Hose (S45-2510) Stainless Hose Prepack Steel (S45-2731) (S45-2999) Hose for Verge Faucets Hose Prepack S53-3100, S53-3300, (S45-2730) S53-3500, & S53-3700 Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 4: Supplies Required
2⁹⁄₁₆" (65) 13¹¹⁄₁₆" (348) 28" (711) 4⁵⁄₈" (118) 6" (152) 5¹⁄₈" (130) 20⁵⁄₈" (525) Front View – GLX-2 (shown with Verge Soap & Faucet) 19¹⁄₈" (486) 34" (864) 47¾" (1213) Finished Floor Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 5: Dimensions
Top View – GLX-2 (shown with WBD1) 55³⁄₈" (1406) 28" (711) 5¹⁄₈" (130) 4" (102) 13¹¹⁄₁₆" (348) 20⁵⁄₈" (525) Front View – GLX-2 (shown with WBD1) 7¹⁄₈" (181) 19¹⁄₈" (486) 34" (864) 47¾" (1213) Finished Floor Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... - Page 6 15" (381) 25⁵⁄₁₆" (642) 2⁹⁄₁₆" (65) 6" (152) 6" (152) 5¹⁄₈" (130) 20⁵⁄₈" (525) Front View – TLX-2 (shown with Verge Soap & Faucet) 19¹⁄₈" (486) 34" (864) 47¾" (1213) Finished Floor Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 7 Top View – TLX-2 (shown with WBD1) 55⁵⁄₁₆" (1404) 25⁵⁄₁₆" (642) 5" (127) 4" (102) 15" (381) 20⁵⁄₈" (524) Front View – TLX-2 (shown with WBD1) 7¹⁄₈" (181) 19¹⁄₈" (486) 34" (864) 47¾" (1213) Finished Floor Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 8 At least one basin must meet dimensional requirements and have proper reach, knee, and toe clearance. 26" *Subtract 8" Junior For use by younger children where ADA guidelines are not a concern. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 9 OBC Height – Verge Faucet OBC Height – WBD1 20⁵⁄₈" (524) 20⁵⁄₈" (524) 17⁵/₈" (448) 12⁷⁄₈" 10⁷⁄₈" (326) (278) 8⁵⁄₈" 6⁷⁄₈" (173) (219) 33¹⁄₈" 33¹⁄₈" 28⁷⁄₈" 28⁷⁄₈" (840) (840) (735) (735) 13⁷⁄₈" 13⁷⁄₈" (352) (352) Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 10 At least one basin must meet dimensional requirements and have proper reach, knee, and toe clearance. 26" *Subtract 8" Junior For use by younger children where ADA guidelines are not a concern. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 11 OBC Height – WBD1 20⁵⁄₈" (524) 20⁵⁄₈" (524) 17⁵/₈" (448) 17½" (445) 12¾" 10⁷⁄₈" (325) (278) 8⁵⁄₈" 6¾" (172) (219) 33¹⁄₈" 33¹⁄₈" 28⁷⁄₈" 28⁷⁄₈" (840) (840) (735) (735) 13⁷⁄₈" 13⁷⁄₈" (352) (352) Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 12 At least one basin must meet dimensional requirements and have proper reach, knee, and toe clearance. 26" *Subtract 8" Junior For use by younger children where ADA guidelines are not a concern. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 13 1½" NPT Drain, Stub-out 2" from wall, combined waste option ½" Nominal (⁵⁄₈" O.D. Comp.) Hot/Cold supplies, Stub-out 2" from wall 110V GFI protected electrical outlet (AC faucet and soap only) 34" 14¼" (368) 14" (356) (864) Finished Floor Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 14 AC Splitter* x 1 Soap & Multi-Feed 1 duplex outlet req. AC Splitter* x 2 Faucet, Soap, & Multi-Feed 1 duplex outlet req. *AC splitter assembly includes one adapter, one 4-way splitter, and four extensions. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 15 AC Splitter* x 1 Soap & Multi-Feed 1 duplex outlet req. AC Splitter* x 2 Faucet, Soap, & Multi-Feed 1 duplex outlet req. *AC splitter assembly includes one adapter, one 4-way splitter, and four extensions. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 16 2¹⁄₈" 6½" (165) (55) Faucet Box Mixing Valve (2x) 13" (330) 13½" (343) Finished Floor CODE DESCRIPTION QTY. #10 Anchors for Faucet Control Box Installation Provide sufficient backing behind the mounting locations. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 17 Master Controller (2x) 5½" (140) 16¼" (413) 5" (127) Finished Floor CODE DESCRIPTION QTY. #10 Anchors for Soap Tank Bracket (100 lb pull out force) Provide sufficient backing behind the mounting locations. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 18: Rough-Ins
Individual Top-Feed Control Box/Tank 34" (864) Soap Battery Box (2x) 4½" (114) 6¹⁄₁₆" (155) Finished Floor CODE DESCRIPTION QTY. #10 Anchors for Soap Tank Installation Provide sufficient backing behind the mounting locations. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... - Page 19 Multi-Feed Multi-Feed Control Box Tank (2x) Soap Battery Box 4½" (114) 6¹⁄₁₆" (155) (2x) Finished Floor CODE DESCRIPTION QTY. #10 Anchors for Soap Tank Installation Provide sufficient backing behind the mounting locations. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 20: Bracket Mounting
Step B and marked at 28" both to the left and right of the center bracket. Secure the brackets to the wall anchors using fasteners per the structural rough-in requirement (supplied by installer) (2x). Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 21: Drain Assembly
IMPORTANT: While the bowl is free from the wall, assemble the components for the Verge soap & faucet or WashBar Duo assemblies. Refer to the Verge soap & faucet and WashBar Duo installation instructions. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 22: Bowl Mounting
Ensure bowl is level. Strainer and P-Trap Ensure not to overtighten the strainer screw. Strainer Thread the strainer screw through the strainer and into the stand off on the drain adapter. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 23: Adjust Temperature
Shown with WashBar Duo. Verge Soap and Faucet similar. Hang the access panel onto the access panel brackets as shown, and then secure the access panel with the thumb screws provided, starting with either the left or right side. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 24: Cleaning And Maintenance
For complete instructions on this additional maintenance, visit bradleycorp.com. Repair Kits: Terreon repair kits are available. Contact your Bradley representative or distributor for part numbers and pricing. Repair kits are made to order and have a shelf life of 30 days. - Page 25 Pour les poses de hauteur standard, ne pas dépasser la distance conseillée de 851 mm (33,5 po) entre le rebord du lavabo et le sol fini. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 26: Composants
S53-3500 et S53-3700 Tuyau en plastique Raccords d’alimentation (standard) Tuyau en (S45-2510) Tuyau plastique Trousse tuyaux en acier (S45-2731) (S45-2999) inoxydable pour robinets Verge Trousse tuyaux S53-3100, S53-3300, (S45-2730) S53-3500 et S53-3700 Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 27: Fournitures Requises
65 (2⁹⁄₁₆) 348 (13¹¹⁄₁₆) 711 (28) 118 (4⁵⁄₈) 152 (6) 130 (5¹⁄₈) (20⁵⁄₈) Vue de face – GLX-2 (illustré avec robinet et distributeur de savon Verge) (19¹⁄₈) (34) 1213 (47¾) Plancher fini Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 28: Dimensions
Vue de dessus – GLX-2 (illustré avec WBD1) 1406 (55³⁄₈) 711 (28) 130 (5¹⁄₈) 102 (4) 348 (13¹¹⁄₁₆) (20⁵⁄₈) Vue de face – GLX-2 (illustré avec WBD1) 181 (7¹⁄₈) (19¹⁄₈) (34) 1213 (47¾) Plancher fini Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... - Page 29 381 (15) 642 (25⁵⁄₁₆) 65 (2⁹⁄₁₆) 152 (6) 152 (6) 130 (5¹⁄₈) (20⁵⁄₈) Vue de face – TLX-2 (illustré avec robinet et distributeur de savon Verge) (19¹⁄₈) (34) 1213 (47¾) Plancher fini Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 30 Vue de dessus – TLX-2 (illustré avec WBD1) 1404 (55⁵⁄₁₆) 642 (25⁵⁄₁₆) 127 (5) 102 (4) 381 (15) (20⁵⁄₈) Vue de face – TLX-2 (illustré avec WBD1) 181 (7¹⁄₈) (19¹⁄₈) (34) 1213 (47¾) Plancher fini Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 31 660 mm (26 po) *Retrancher 203 mm Junior Installations pour jeunes enfants non soumises aux normes (8 po) ADA. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 32 (29⁷⁄₈) (29⁷₈) (7¾) (7¾) (14⁵⁄₈) (14⁵⁄₈) Hauteur OBC – robinet Verge Hauteur OBC – WBD1 524 (20⁵⁄₈) 524 (20⁵⁄₈) 448 (17⁵/₈) (12⁷⁄₈) (10⁷⁄₈) 173 (6⁷⁄₈) (8⁵⁄₈) (33¹⁄₈) (33¹⁄₈) (28⁷⁄₈) (28⁷⁄₈) (13⁷⁄₈) (13⁷⁄₈) Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 33 660 mm (26 po) *Retrancher 203 mm Junior Installations pour jeunes enfants non soumises aux normes (8 po) ADA. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 34 (7¾) (7¾) (14⁵⁄₈) (14⁵⁄₈) Hauteur OBC – robinet Verge Hauteur OBC – WBD1 524 (20⁵⁄₈) 524 (20⁵⁄₈) 448 (17⁵/₈) 445 (17½) (12¾) (10⁷⁄₈) 172 (6¾) (8⁵⁄₈) (33¹⁄₈) (33¹⁄₈) (28⁷⁄₈) (28⁷⁄₈) (13⁷⁄₈) (13⁷⁄₈) Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 35 660 mm (26 po) *Retrancher 203 mm (8 po) Junior Installations pour jeunes enfants non soumises aux normes ADA. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 36 Arrivées d’eau chaude/froide ½ po nominal (comp. dia. ext. ⁵⁄₈ po), tubulure à 51 mm (2 po) du mur Prise électrique de 110 V à disjoncteur différentiel (GFCI) (robinet et distributeur de savon à c.a. uniquement) 368 (14¼) 356 (14) (34) Plancher fini Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 37 1 prise double néc. Robinet, savon et alimentation Répartiteur c.a. x 2 s.o. s.o. commune 1 prise double néc. *Le répartiteur c.a. comprend un adaptateur, un répartiteur à 4 voies et quatre cordons de rallonge. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 38 1 prise double néc. Robinet, savon et alimentation Répartiteur c.a. x 2 s.o. s.o. 1 prise double néc. commune *Le répartiteur c.a. comprend un adaptateur, un répartiteur à 4 voies et quatre cordons de rallonge. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 39 (2x) 330 (13) 343 (13½) Plancher fini CODE DESCRIPTION QTÉ Chevilles d’ancrage n 10 pour la pose du boîtier de commande de robinet Prévoir un renfort suffisant derrière les emplacements de fixation. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 40 127 (5) Plancher fini CODE DESCRIPTION QTÉ Chevilles d’ancrage n° 10 pour le support du réservoir de savon (résistance à l’arrachement 0,44 kN/100 lb) Prévoir un renfort suffisant derrière les emplacements de fixation. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 41 à savon (2x) 114 (4½) 155 (6¹⁄₁₆) Plancher fini CODE DESCRIPTION QTÉ Chevilles d’ancrage n° 10 pour la pose du réservoir de savon Prévoir un renfort suffisant derrière les emplacements de fixation. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 42 114 (4½) 155 (6¹⁄₁₆) à savon (2x) Plancher fini CODE DESCRIPTION QTÉ Chevilles d’ancrage n° 10 pour la pose du réservoir de savon Prévoir un renfort suffisant derrière les emplacements de fixation. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 43: Poses Préliminaires
à 711 mm (28 po) à gauche et à droite du centre. Attacher les supports aux chevilles d’ancrage murales à l’aide de vis conformes aux indications de la section Poses préliminaires - structure (visserie non fournie) (2x). Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 44: Assemblage De L'écoulement
IMPORTANT : Avant d’attacher la vasque au mur, assembler les composants du système Verge eau et savon ou WashBar Duo. Voir les instructions d’installation du système Verge eau et savon ou WashBar Duo. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 45: Montage De La Vasque
Tamis et siphon en P Veiller à ne pas trop serrer la vis du tamis. Tamis Engager la vis du tamis à travers le tamis et dans l’entretoise sur l’adaptateur d’écoulement. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 46: Régler La Température
Accrocher le panneau d’accès aux supports de panneau d’accès comme sur l’illustration, puis l’attacher à l’aide des vis à oreille prévues à cet effet, en commençant par le côté gauche ou droit. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 47: Nettoyage Et Entretien
Trousses de réparation : Des nécessaires de réparation Terreon sont disponibles. S’adresser au représentant ou distributeur Bradley pour connaître les numéros de référence et les prix. Les trousses de réparation sont préparées sur commande et ont une durée de conservation de 30 jours. - Page 48 Saque las piezas del embalaje y asegúrese de haberlas sacado todas antes de desecharlo. Si falta alguna pieza, no comience la instalación hasta conseguirla. Para montaje en altura estándar, no exceda la distancia recomendada de 851 mm (33,5") desde el borde del accesorio hasta el piso terminado. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 49: Componentes
Conexiones de Manguera de suministro (estándar) Conjunto Manguera plástico (S45-2510) y preempaquetado de de acero Conjunto (S45-2999) para manguera (S45-2731) inoxidable preempaquetado de llaves Verge manguera S53-3100, S53-3300, S53-3500 y (S45-2730) S53-3700 Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 50: Materiales Necesarios
1406 (55³⁄₈") 65 (2⁹⁄₁₆") 348 (13¹¹⁄₁₆") 711 (28") 118 (4⁵⁄₈") 152 (6") 130 (5¹⁄₈") (20⁵⁄₈") Vista delantera – GLX-2 (se muestra con llave y jabón Verge) (19¹⁄₈") (34") 1213 (47¾") Piso terminado Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 51: Dimensiones
Vista superior – GLX-2 (se muestra con WBD1) 1406 (55³⁄₈") 711 (28") 130 (5¹⁄₈") 102 (4") 348 (13¹¹⁄₁₆") (20⁵⁄₈") Vista delantera – GLX-2 (se muestra con WBD1) 181 (7¹⁄₈") (19¹⁄₈") (34") 1213 (47¾") Piso terminado Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... - Page 52 1404 (55⁵⁄₁₆") 381 (15") 642 (25⁵⁄₁₆") 65 (2⁹⁄₁₆") 152 (6") 152 (6") 130 (5¹⁄₈") (20⁵⁄₈") Vista delantera – TLX-2 (se muestra con llave y jabón Verge) (19¹⁄₈") (34") 1213 (47¾") Piso terminado Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 53 Vista superior – TLX-2 (se muestra con WBD1) 1404 (55⁵⁄₁₆") 642 (25⁵⁄₁₆") 127 (5") 102 (4") 381 (15") (20⁵⁄₈") Vista delantera – TLX-2 (se muestra con WBD1) 181 (7¹⁄₈") (19¹⁄₈") (34") 1213 (47¾") Piso terminado Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 54 660 mm (26") *Reste 203 mm (8") Para niños Para uso por niños pequeños donde las pautas de ADA no sean una preocupación. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 55 (29⁷₈") (7¾") (7¾") (14⁵⁄₈") (14⁵⁄₈") Altura OBC – Llave Verge Altura OBC – WBD1 524 (20⁵⁄₈") 524 (20⁵⁄₈") 448 (17⁵/₈") (12⁷⁄₈") (10⁷⁄₈") 219 (8⁵⁄₈") 173 (6⁷⁄₈") (33¹⁄₈") (33¹⁄₈") (28⁷⁄₈") (28⁷⁄₈") (13⁷⁄₈") (13⁷⁄₈") Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 56 660 mm (26") *Reste 203 mm (8") Para niños Para uso por niños pequeños donde las pautas de ADA no sean una preocupación. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 57 (7¾") (14⁵⁄₈") (14⁵⁄₈") Altura OBC – Llave Verge Altura OBC – WBD1 524 (20⁵⁄₈") 524 (20⁵⁄₈") 448 (17⁵/₈") 445 (17½") (12¾") (10⁷⁄₈") 219 (8⁵⁄₈") 172 (6¾") (33¹⁄₈") (33¹⁄₈") (28⁷⁄₈") (28⁷⁄₈") (13⁷⁄₈") (13⁷⁄₈") Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 58: Tuberías Empotradas
660 mm (26") *Reste 203 mm (8") Para niños Para uso por niños pequeños donde las pautas de ADA no sean una preocupación. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... - Page 59 H y C agua fría y caliente, salen 51 mm (2") de la pared Tomacorriente protegido por interruptor GFI de 110 V (solo llave y jabón CA) 368 (14¼") 356 (14") (34") Piso terminado Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 60 Divisor de CA* x 2 Llave, jabón y alimentación Se requiere un 1 múltiple tomacorriente dúplex *El conjunto divisor de CA incluye un adaptador, un divisor de 4 vías y cuatro extensiones. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 61 Divisor de CA* x 2 Llave, jabón y alimentación Se requiere un 1 múltiple tomacorriente dúplex *El conjunto divisor de CA incluye un adaptador, un divisor de 4 vías y cuatro extensiones. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 62 330 (13") 343 (13½") Piso terminado CÓDIGO DESCRIPCIÓN CANTIDAD Anclajes n.º 10 para instalación de la caja de control de la llave Proporcione suficiente soporte detrás de las ubicaciones de montaje. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 63 127 (5") Piso terminado CÓDIGO DESCRIPCIÓN CANTIDAD Anclajes n.º 10 para soporte del depósito de jabón (fuerza de extracción de 45 kg/100 lb) Proporcione suficiente soporte detrás de las ubicaciones de montaje. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 64 (2x) 114 (4½") 155 (6¹⁄₁₆") Piso terminado CÓDIGO DESCRIPCIÓN CANTIDAD Anclajes n.º 10 para la instalación del depósito de jabón Proporcione suficiente soporte detrás de las ubicaciones de montaje. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
- Page 65 114 (4½") 155 (6¹⁄₁₆") del dispensador de jabón (2x) Piso terminado CÓDIGO DESCRIPCIÓN CANTIDAD Anclajes n.º 10 para la instalación del depósito de jabón Proporcione suficiente soporte detrás de las ubicaciones de montaje. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021...
-
Page 66: Montaje De Los Soportes
711 mm (28") a la izquierda y derecha del soporte central. Fije los soportes a los anclajes de pared con los sujetadores según los requisitos de las tuberías empotradas estructurales (suministradas por el instalador) (2x). Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 67: Conjunto De Desagüe
IMPORTANTE: Mientras la palangana no esté sujeta a la pared, monte los componentes de los conjuntos de jabón y llave Verge o WashBar Duo. Consulte las instrucciones de instalación de jabón y llave Verge y de WashBar Duo. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 68: Montaje De La Palangana
Filtro y sifón en P Asegúrese de no apretar en exceso el tornillo del filtro. Filtro Enrosque el tornillo del filtro a través del filtro y en el separador del adaptador de desagüe. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 69: Ajuste De Temperatura
Cuelgue el panel de acceso en los soportes del panel de acceso como se muestra, luego fije el panel de acceso con los tornillos de aletas que se proporcionan, comenzando por el lado derecho o izquierdo. Bradley • 215-1901 Rev. C: ECO 20-08-028B 1/21/2021... -
Page 70: Limpieza Y Mantenimiento
Kits de reparación: Existen kits de reparación de Terreon. Comuníquese con el representante o distribuidor de Bradley para conocer los números de pieza y los precios. Los kits de reparación se hacen a pedido y su caducidad es de 30 días.
