windirect TOTAL CRUNCH EVOLUTION Manual page 9

1C
25
1
2
4
3
1A
20
19
1B
9 2C
2B
25
13
12
22
23
2A
25

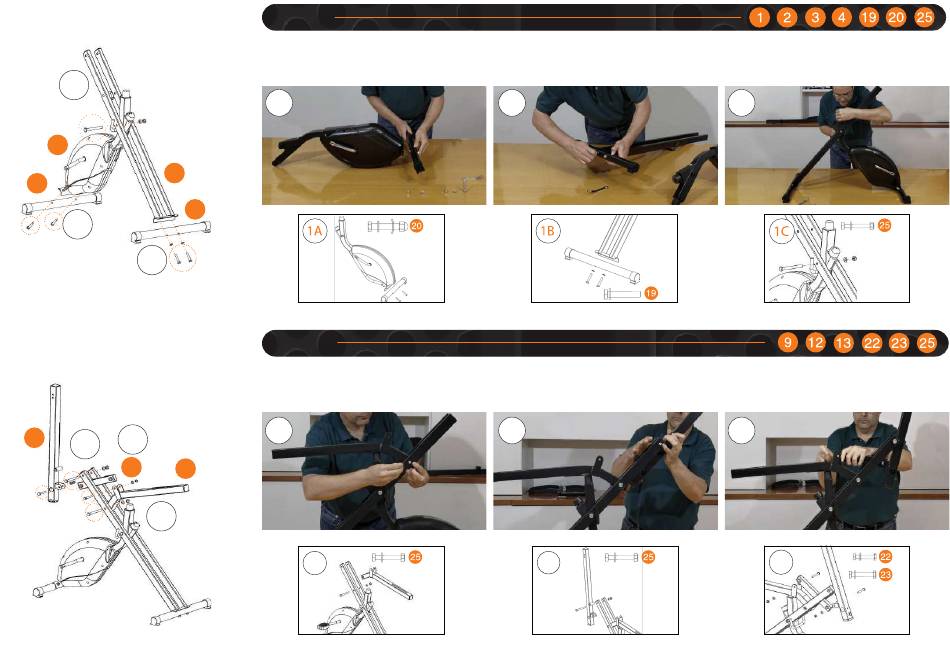

PASO 1
- Fije el estabilizador frontal (4) al soporte delantero (1A) usando el tornillo 20 (2 uds.).
- Fije el estabilizador trasero (3) al soporte trasero (2) (1B) usando el tornillo 19 (2 uds.).
- Monte el soporte delantero al trasero (1C) con el tornillo 25 (1 ud.).
1A
x2
PASO 2
- Monte el tubo del sillín (12) al soporte trasero (2A) con el tornillo 25 (1 ud.).
- Monte la barra vertical (9) al soporte trasero (2B) con el tornillo 25 (1 ud.).
- Monte la pieza de unión (13) al tubo del sillín y a la barra vertical (2C) con el tornillo 22 (1 ud.) y el tornillo 23 (1 ud.).
2A
x1
2A
1B
x2
2B
x1
2B
1C
x1
2C
x1
2C
x1
