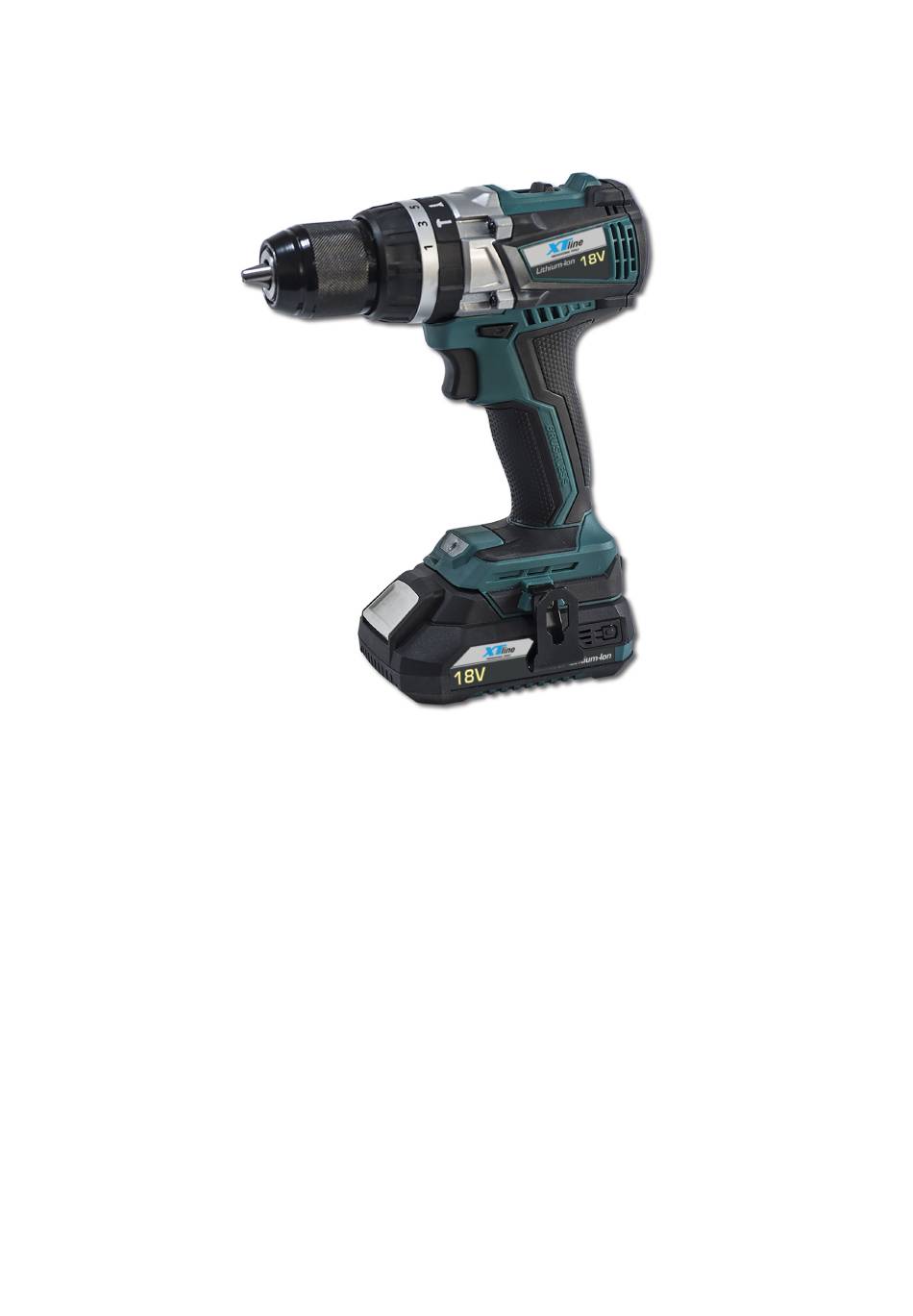

18V Li-ion Aku vrtačka
XT102860 (LCD777-9SC)
Napětí: 18V
Rychlost bez zátěže: 0-500RPM/0-2000 ot./min.
Max. točivý moment: 65NM
Nastavení momentů: 21+3
Sklíčidlo: 2-13mm kovové sklíčidlo s automatickým zámkem
Střídavý motor 48
Baterie: 2x2000MAH, Samsung
Ostatní vlastnosti: LED pracovní světlo, brzda vpřed/zad, proměnná rychlost a elektrická brzda
Váha: *1,2kg (* Váha produktu je uvedena bez baterie)
Před použitím nářadí si pečlivě přečtěte všechny pokyny.
Tento produkt byl pečlivě navržen a vyroben tak, aby byl zajištěn jeho spolehlivý provoz. Prosím,
seznamte se s tímto manuálem před tím než začnete používat vaše nové nářadí. Obsahuje informace,
se kterými je nutné se seznámit, aby bylo zajištěno jeho správné použití po celou dobu využívání tohoto
produktu. Prosím, pečlivě uschovejte tento manuál pro budoucí použití.
VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ – PRO VŠECHNA AKU NÁŘADÍ
VAROVÁNÍ ! PEČLIVĚ SE SEZNAMTE SE VŠEMI POKYNY !
CZ
Advertisement
Table of Contents
Related Manuals for XTline XT102860
Summary of Contents for XTline XT102860
- Page 1 18V Li-ion Aku vrtačka XT102860 (LCD777-9SC) Napětí: 18V Rychlost bez zátěže: 0-500RPM/0-2000 ot./min. Max. točivý moment: 65NM Nastavení momentů: 21+3 Sklíčidlo: 2-13mm kovové sklíčidlo s automatickým zámkem Střídavý motor 48 Baterie: 2x2000MAH, Samsung Ostatní vlastnosti: LED pracovní světlo, brzda vpřed/zad, proměnná rychlost a elektrická brzda Váha: *1,2kg (* Váha produktu je uvedena bez baterie)
-
Page 2: Pracovní Prostor
Zanedbání nebo nedodržení všech pokynů popsaných níže může vést k úrazu elektrickým proudem, požáru a/nebo vážnému poranění. Pracovní prostor 1. Udržujte svůj pracovní prostor v čistotě a dobře osvětlený. Nepořádek a špatně osvětlená pracoviště mohou vést k úrazu. 2. Nepoužívejte elektrické nářadí v přítomnosti hořlavých kapalin, plynů nebo prachu. Může dojít k výbuchu. - Page 3 Nevyužité nářadí ukládejte mimo dosah dětí a dalších nepovolaných osob. Nářadí může být v rukou nepovolaných osob nebezpečné. Nářadí řádně udržujte. Řezné nástroje udržujte v čistotě a ostré. Správně udržované nářadí s řádně nabroušenými řeznými hranami jsou méně náchylné na zanášení nečistotami a snáze ovladatelné.
- Page 4 Hlavní provozní spínač Použití Vložení baterie Používejte pouze originální XTline Li-ion baterie, jejichž hodnoty napětí se shodují s hodnotami uvedenými na štítku vašeho zařízení. Používání jiných typů baterií může vést k úrazu nebo riziku vzniku požáru. Nastavte přepínač směru otáčení (7) do středové polohy, abyste předešli nechtěnému spuštění...
- Page 5 Přepínač rychlosti Nastavujte přepínač rychlosti (4) pouze pokud je zařízení v klidovém stavu. Pomocí přepínače nastavení rychlosti (4) mohou být zvoleny dva režimy rychlosti. Nízká rychlost; slouží pro šroubování nebo vrtací úkony o velkých průměrech Vysoká rychlost; slouží pro vrtací úkony o malých průměrech. V případě, že nelze přepínač...
- Page 6 šroub sklíčidlo motor, převodovka kryt plastové tělo 5&13 šroub vypínač dioda spona baterie tlačná tyč pružina svorka matka klip na opasek šroub...
- Page 7 Podle zák. č. 22/1997 Sb., § 13: ve znění změn vydaných ve sbírce zákonů. ZAŘÍZENÍ (VÝROBEK) NÁZEV: Aku vrtačka, příklep. 18V BRUSHLESS 2,0Ah, 2 Aku li-ion + kufr TYP: XT102860 PROVEDENÍ (JINÁ SPECIFIKACE): LCD777-9SC EVIDENČNÍ - VÝROBNÍ ČÍSLO: VÝROBCE NÁZEV: XTline s.r.o.
- Page 8 18V Li-ion Aku vŕtačka XT102860 (LCD777-9SC) Napätie: 18V Rýchlosť bez záťaže: 0-500RPM / 0-2000 ot./min. Max. krútiaci moment: 65nm Nastavenie momentov: 21 + 3 Skľučovadlo: 2-13mm kovové skľučovadlo s automatickým zámkom Striedavý motor 48 Batérie: 2x2000MAH, Samsung Ostatné vlastnosti: LED pracovné svetlo, brzda vpred / chrbta, premenná rýchlosť a elektrická...
- Page 9 Zanedbanie alebo nedodržania všetkých pokynov popísaných nižšie môže viesť k úrazu elektrickým prúdom, požiaru a / alebo vážnemu poraneniu. pracovný priestor 1. Udržujte svoj pracovný priestor v čistote a dobre osvetlený. Neporiadok a zle osvetlená pracovísk môžu viesť k úrazu. 2.
- Page 10 Nevyužité náradie ukladajte mimo dosahu detí a ďalších nepovolaných osôb. Náradie môže byť v rukách nepovolaných osôb nebezpečné. Náradie riadne udržiavajte. Náradie sa musí udržiavať v čistote a ostré. Správne udržiavané náradie s riadne nabrúsenými reznými hranami sú menej náchylné na zanášanie nečistotami a ľahšie ovládateľné.
- Page 11 Hlavný prevádzkový spínač použitie Vloženie batérie Používajte len originálne XTline Li-ion batéria, ktorých hodnoty napätia sa zhodujú s hodnotami uvedenými na štítku vášho zariadenia. Používanie iných typov batérií môže viesť k úrazu alebo riziku vzniku požiaru. Nastavte prepínač smeru otáčania (7) do stredovej polohy, aby ste predišli nechcenému spustenie zariadenia.
- Page 12 prepínač rýchlosti Nastavujte prepínač rýchlosti (4) iba ak je zariadenie v stave pokoja. Pomocou prepínača nastavenie rýchlosti (4) môžu byť zvolené dva režimy rýchlosti. Nízka rýchlosť; slúžia pre skrutkovanie alebo vŕtanie úkony o veľkých priemeroch Vysoká rýchlosť; slúži pre vŕtacie úkony o malých priemeroch.V prípade, že nemožno prepínač rýchlosti (4) správne nastaviť, ľahko otočte hnacím vretenom s vloženým bitom otáčaním skľučovadla.
- Page 13 skrutka skľučovadlo motor, prevodovka kryt plastové telo 5&13 skrutka vypínač dióda spona batérie tlačná tyč pružina svorka matka klip na opasok skrutku...
- Page 14 XT102860 Wkrętarka udarowa bezszczotkowa 18V LCD777-9SC Przed uruchomieniem narzędzi przeczytaj uważnie instrukcje Witaj! Ten produkt został starannie zaprojektowany i wyprodukowany, aby zapewnić niezawodne działanie. Przed rozpoczęciem użytkowania nowego produktu przeczytaj dokładnie niniejszą instrukcję, ponieważ zawiera ona informacje potrzebne do zapoznania się z jej funkcjami i uzyskania wydajności, która...
-
Page 15: Bezpieczeństwo Elektryczne
OGÓLNE ZASADY BEZPIECZEŃSTWA - DLA WSZYSTKICH NARZĘDZI Z BATERIAMI OSTRZEŻENIE ! PRZECZYTAJ ZE ZROZUMIENIEM PONIŻSZĄ INSTRUKCJĘ. Nieprzestrzeganie poniższych instrukcji może spowodować porażenie prądem, pożar i / lub poważne obrażenia ciała. Obszar roboczy 1. Utrzymuj miejsce pracy w czystości i w dobrym oświetleniu. Zaśmiecone i ciemne obszary przyczyniają... - Page 16 przedmiot na stabilnej platformie. Trzymanie przedmiotu obrabianego ręcznie lub przy ciele jest niestabilne i może prowadzić do utraty kontroli. Nie używaj siły. Użyj właściwego narzędzia do swojej aplikacji. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w tempie, dla którego zostało zaprojektowane. Nie używaj narzędzia, jeśli przełącznik nie wyłącza go.
-
Page 17: Rozpoczęcie Pracy
Działanie Rozpoczęcie pracy Wkładanie baterii Używaj wyłącznie oryginalnych akumulatorów litowo-jonowych XTLINE o napięciu podanym na tabliczce znamionowej elektronarzędzia. Korzystanie z innych baterii może prowadzić do obrażeń i stanowić Ustaw przełącznik kierunku obrotów 7 w pozycji środkowej, aby uniknąć niezamierzonego uruchomienia. - Page 18 Wybór biegów, mechaniczne Uruchomić dźwignię zmiany biegów 4 tylko wtedy, gdy maszyna jest w bezruchu. Za pomocą przełącznika biegów 4 można wybrać dwa zakresy prędkości.
-
Page 19: Włączanie I Wyłączanie
Bieg I Niski zakres prędkości; do wkręcania śrubowego lub pracy z dużą średnicą wiercenia. Bieg II Wysoki zakres prędkości; do pracy z małą średnicą wiercenia. Jeśli dźwignia zmiany biegów 4 nie może być całkowicie włączona, lekko obróć trzpień napędowy za pomocą... - Page 20 18V Li-ion Cordless Drill LCD777-9SC Please read the instructions carefully before operating the Tools Welcome This product has been carefully engineered and manufactured to give you dependable operation. Please read this manual thoroughly before operating your new product, as it contains the information you need to become familiar with its features and obtain the performance that will bring you continued enjoyment for many years .Please keep this manual on file for future reference.
-
Page 21: Work Area
GENERAL SAFETY RULES –FOR ALL BATTERY OPERATED TOOLS WARNING ! READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all instructions listed below, may result in electric shock, fire and /or serious personal injury . Work area 1. Keep work area clean and well lit. Cluttered and dark areas invite accidents. 2. -
Page 22: Operation
safer at the rate for which it is designed. Do not use tool if switch does not turn it on of off. A tool that cannot be controlled with the switch is dangerous and must be repaired. Store idle tools out of reach of children and other untrained persons. Tools are dangerous in the hands of untrained users Maintain tools with care. -
Page 23: Starting Operation
Starting Operation Inserting the Battery Use only original XTLINE lithium ion batteries with the voltage listed on the nameplate of your power tool. Using other batteries can lead to injuries and pose a fire hazard. Set the rotational direction switch 7 to the centre position in order to avoid unintentional starting. Insert the charged battery 5 into the corresponding place of the machine. - Page 24 Gear Selection, Mechanical Actuate the gear selector 4 only when the machine is at a standstill. Two speed ranges can be preselected with the gear selector 4.
-
Page 25: Switching On And Off
Low speed range; for screw driving or working with large drilling diameter. High speed range; for working with small drilling diameter. If the gear selector 4 cannot be fully engaged, lightly rotate the drive spindle with the drill bit by twisting the drill chuck.
