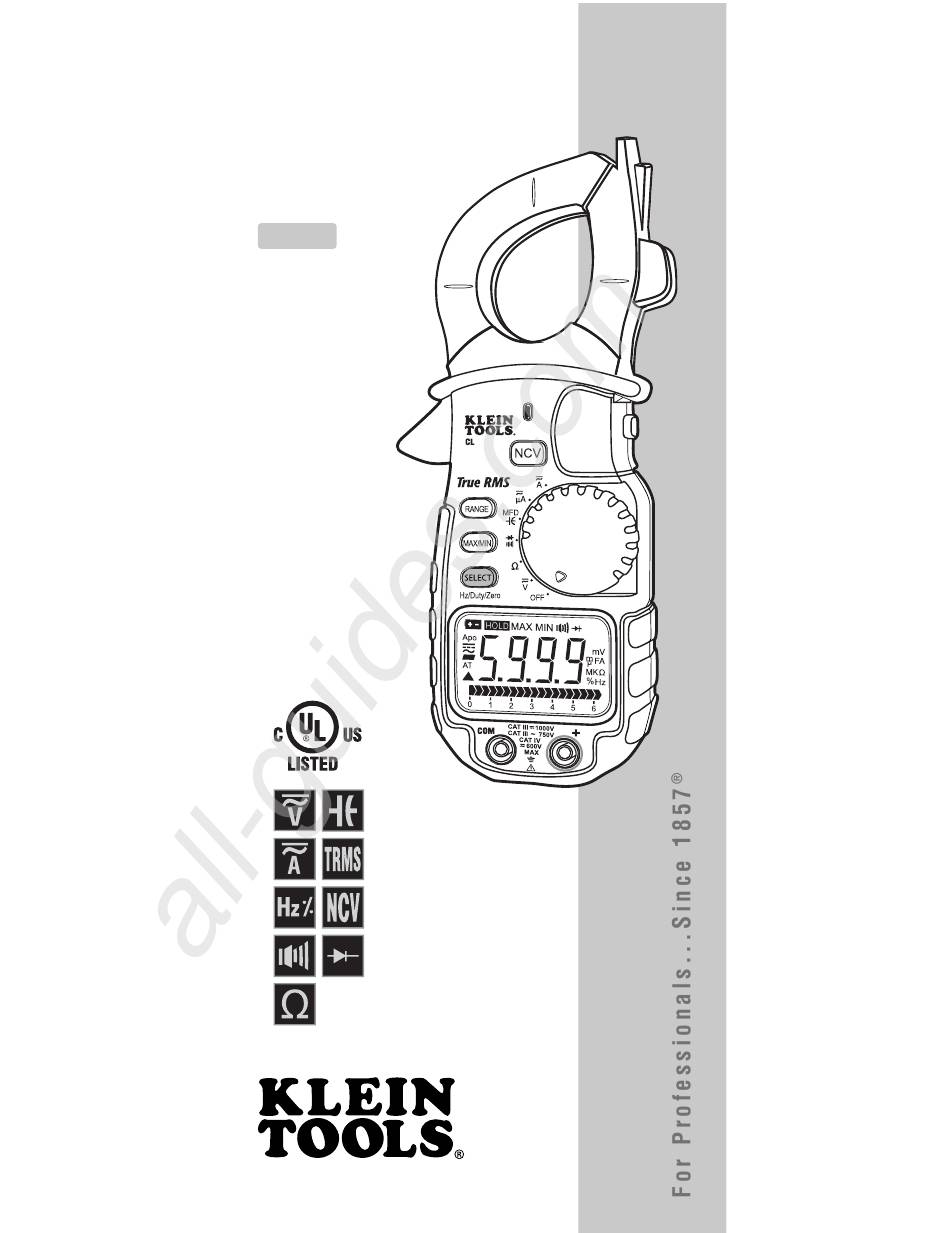

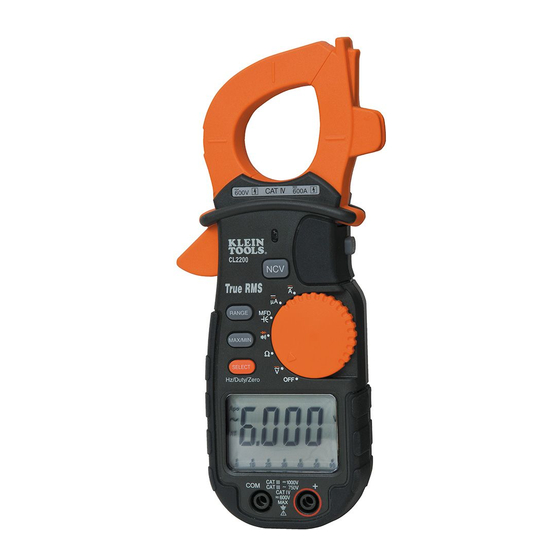

- Page 1 All manuals and user guides at all-guides.com Instruction Manual CL2200 ENGLISH • TRUE RMS • DATA HOLD • BACKLIGHT • WORKLIGHT • BAR GRAPH 2200 • MAX / MIN • 3-5/6 DIGIT 5999 COUNT LCD • AUTO / MANUAL RANGE •...
-
Page 2: General Specifications
CL2200 Instruction Manual GENERAL SPECIFICATIONS The Klein Tools CL2200 is a True RMS, auto-ranging clamp meter. It measures AC / DC voltage, AC / DC current, resistance, capacitance, frequency and duty cycle. It can also test non-contact voltage, diodes, and continuity. -
Page 3: Feature Details
All manuals and user guides at all-guides.com FEATURE DETAILS 2200 Use CAT IV rated leads or higher. Do not attempt to measure more than 1000V DC or 750V AC or 2000µA. Keep hands below line when measuring high current levels. Auto Power-Off (Apo) •... -
Page 4: Function Instructions
All manuals and user guides at all-guides.com H. I. Battery Replacement • When indicator is displayed on the LCD, batteries must be replaced. • Remove the back screw and replace 2 x AAA batteries. Magnetic Back • Attach instrument to metal for hands-free use. Bar Graph •... - Page 5 All manuals and user guides at all-guides.com Frequency (Hz) / Duty Cycle (See Feature Details) Features: HOLD PRESS & HOLD SELECT Hz/Duty/Zero • Select , setting. Capacitance: < 6000µF Features: HOLD • Safely discharge capacitor before measurement. • Reading may take up to 60 seconds for large capacitors. Resistance: <...
-
Page 6: Electrical Specifications
All manuals and user guides at all-guides.com ENGLISH Non Contact Voltage (NCV): > 25V AC PRESS PRESS HOLD HOLD 2200 SYMBOLS USED ON LCD AC Measurement DC Measurement Negative DC Value Auto Range Active O.L. Overload: Range Exceeded Auto Power-Off Active Low Battery Hold Active HOLD... - Page 7 All manuals and user guides at all-guides.com AC Current Measurement Range Resolution Accuracy 600µA 0.1µA ± (2.0% + 5 digits) 2000µA 1µA ± (1.5% + 5 digits) 0.01A ± (2.9% + 15 digits) 600A 0.1A ± (1.9% + 8 digits) Overload Protection: Voltage: 600V RMS...
-
Page 8: Warranty
fi tness for a particular purpose, are limited to the express warranty. Klein Tools shall not be liable for loss of use of the instrument or other incidental or consequential damages, expenses, or economic loss, or for any claim or claims for such damage, expenses or economic loss. -
Page 9: Auto / Manual
All manuals and user guides at all-guides.com Manual de Instrucciones CL2200 ESPAÑOL • VALOR EFICAZ (RMS) VERDADERO • RETENCIÓN DE DATOS • LUZ DE FONDO • PROBADOR DE 2200 TENSIÓN SIN CONTACTOS • GRÁFICO DE BARRAS • MAX / MIN •... -
Page 10: Especificaciones Generales
Manual de Instrucciones ESPECIFICACIONES GENERALES El CL2200 de Klein Tools es un multímetro de pinza con determinación automática del intervalo con valor efi caz (RMS) verdadero. Mide tensión de CA / CC, corriente CA / CC, resistencia, capacitancia, frecuencia y ciclo de servicio. - Page 11 All manuals and user guides at all-guides.com DETALLES DE LAS FUNCIONES 2200 Utilice conductores de prueba con capacidad nominal CAT IV o mayor. No intente medir más de 1000 V CC ó 750 V CA ó 2000 µA. Mantenga las manos por debajo de la línea cuando mida niveles altos de corriente.
- Page 12 All manuals and user guides at all-guides.com H. I. Reemplazo de las pilas • Cuando el indicador se muestre en la pantalla de LCD, las pilas deben ser reemplazadas. • Retire el tornillo trasero y reemplace las pilas con 2 pilas AAA. Parte trasera magnética •...
- Page 13 All manuals and user guides at all-guides.com Frecuencia (Hz) / Ciclo de servicio (consulte “Detalles de las funciones”) Características: HOLD PRESIONAR Y RETENER SELECT Hz/Duty/Zero • Seleccione el ajuste , Capacitancia: < 6000 µF Características: HOLD • Descargue el capacitor de manera segura antes de realizar la medición. •...
-
Page 14: Especificaciones Eléctricas
All manuals and user guides at all-guides.com ESPAÑOL Tensión sin contactos (NCV): > 25 V CA PRESIONAR PRESIONAR y RETENER y RETENER 2200 SÍMBOLOS UTILIZADOS EN LA PANTALLA DE LCD Medición de CA Medición de CC Valor de CC negativo Autoapagado activo Determinación Sobrecarga:... - Page 15 All manuals and user guides at all-guides.com Medición de corriente CA Intervalo Resolución Precisión 600µA 0.1µA ± (2.0% + 5 dígitos) 2000µA 1µA ± (1.5% + 5 dígitos) 0.01A ± (2.9 % + 15 dígitos) 600A 0.1A ± (1.9% + 8 dígitos) Protección contra sobre cargas: Tensión: 600V (RMS) •...
-
Page 16: Eliminación / Reciclaje
Todas las garantías implícitas, incluyendo pero sin estar limitadas a las garantías implícitas de comerciabilidad e idoneidad para un propósito específi co, están limitadas a la garantía expresa. Klein Tools no será responsable por la pérdida de uso del instrumento u otros daños incidentales o emergentes, gastos o pérdida económica, ni por cualquier reclamo o reclamos por dichos daños, gastos o... - Page 17 All manuals and user guides at all-guides.com Mode d'Emploi CL2200 FRANÇAIS • VALEUR EFFICACE VRAIE • GRAPHIQUE À BARRES • RÉTENTION MAX / MIN 2200 • RELATIVE / ZÉRO • RÉTROÉCLAIRAGE • LAMPE DE TRAVAIL • LCD 5 999 POINTS 3 5/6 CHIFFRES •...
-
Page 18: Spécifications Générales
Mode d’Emploi SPÉCIFICATIONS GÉNÉRALES L’appareil Klein Tools CL2200 est une pince ampèremétrique à VQM vraie et à sélection automatique de plage. Il mesure la tension c.a. / c.c., le courant électrique c.a. / c.c., la résistance, la capacité, la fréquence et le cycle de service. - Page 19 All manuals and user guides at all-guides.com DÉTAILS DES FONCTIONS 2200 Utilisez des conducteurs de cat. IV ou plus. Ne tentez pas de mesurer plus de 1 000 V c.c. ou de 750 V c.a., ou 2 000 µA. Maintenez les mains au-dessous de la ligne lorsque vous mesurez des niveaux de courant élevés.
- Page 20 All manuals and user guides at all-guides.com H. I. Remplacement des piles • Lorsque le voyant est affi ché sur l’écran ACL, cela signifi e qu’il faut changer les piles. • Retirez la vis arrière, et remplacez les 2 piles AAA. Dossier magnétique •...
- Page 21 All manuals and user guides at all-guides.com Fréquence (Hz) / Cycle de service (voir la rubrique Détails des fonctions) Caractéristiques : HOLD APPUYEZ ET MAINTENEZ ENFONCÉ MAINTENEZ ENFONCÉ SELECT Hz/Duty/Zero • Sélectionnez le paramètre , ou Capacité : < 6 000µF Caractéristiques : HOLD •...
-
Page 22: Spécifications Électriques
All manuals and user guides at all-guides.com FRANÇAIS Tension sans contact : > 25 V c.a.. APPUYEZ ET APPUYEZ ET MAINTENEZ MAINTENEZ ENFONCÉ ENFONCÉ 2200 SYMBOLES UTILISÉS SUR L'ÉCRAN ACL Mesure c.a. Mesure c.c. Plage automatique Valeur c.c. négative activée Fonction de Mise hors Surcharge : O.L. - Page 23 All manuals and user guides at all-guides.com Mesure du courant c.a. Plage Résolution Précision 600µA 0.1µA ± (2.0% + 5 chiffres) 2 000µA 1µA ± (1.5% + 5 chiffres) 0.01A ± (2.9 % + 15 chiffres) 600A 0.1A ± (1.9% + 8 chiffres) Protection contre les surcharges : Tension : 600V eff.
-
Page 24: Garantie
Toutes garanties implicites, y compris, entre autres, les garanties implicites de qualité marchande et d’adéquation à un but particulier, sont limitées à la garantie expresse. Klein Tools n’assumera aucune responsabilité au titre de la perte d’utilisation de l’instrument ou pour d’autres dommages, frais ou pertes économiques secondaires ou accessoires, ou en cas de réclamation ou de...
