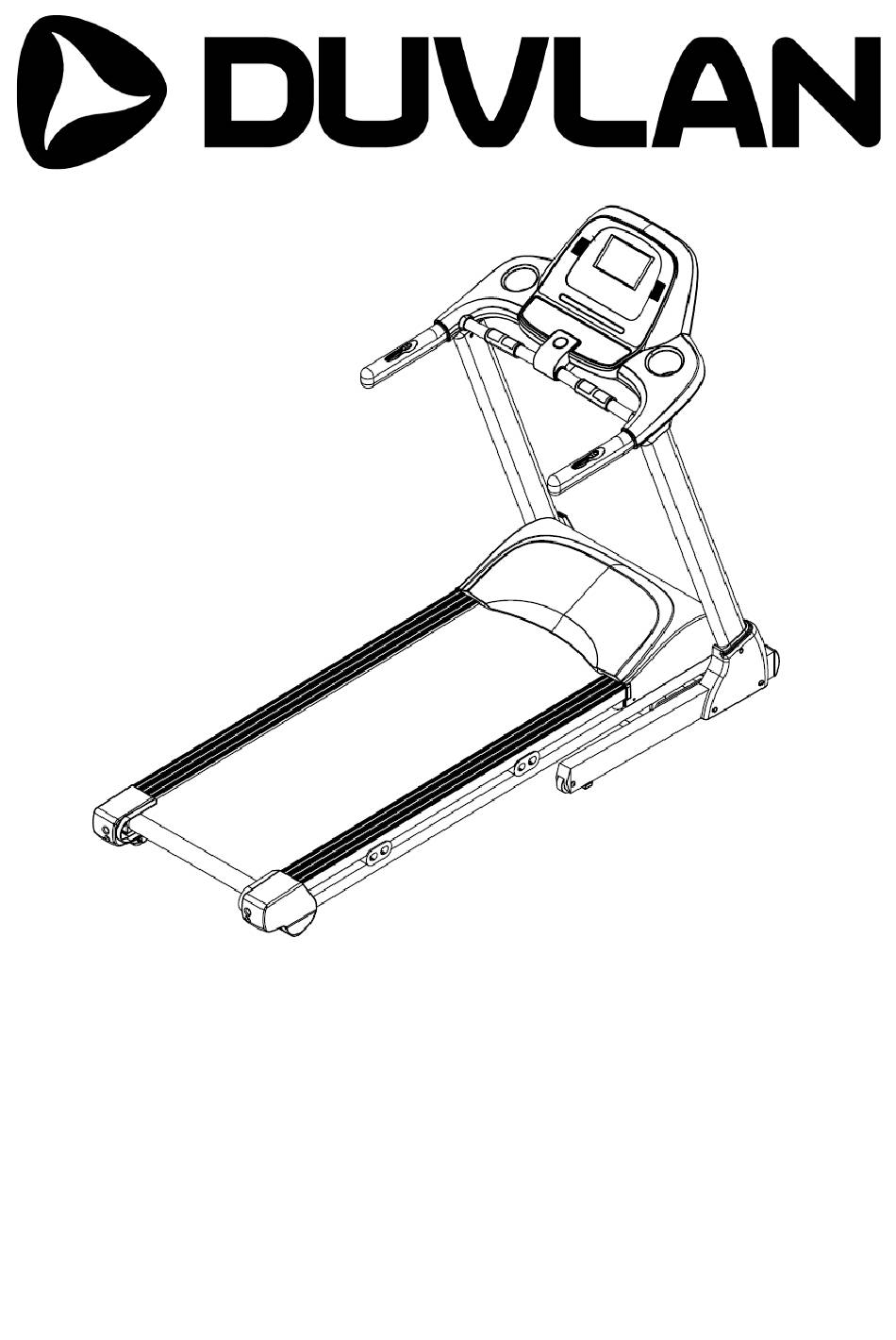

- Page 1 Návod na použitie: Bežecký pás DUVLAN Gathee kód: 4992 Návod k použití: Bežecký pás DUVLAN Gathee kód: 4992 User manual: Treadmill DUVLAN Gathee code: 4992...
- Page 2 (alebo miesta na to určeného). Kontakt Duvlan s.r.o. Textilná 5/897 957 01 Bánovce nad Bebravou e-mail: servis@duvlan.com web: www.duvlan.com Pokyny Tento návod na použitie je len referencia pre zákazníkov. Duvlan nepreberá ručenie za chyby vzniknuté prekladom, alebo technickou zmenou produktu.
- Page 3 Dôležité bezpečnostné upozornenie Ak chcete znížiť riziko vážneho poranenia, prečítajte si nasledujúce bezpečnostné pokyny pred použitím produktu. Dozviete sa dôležité informácie o bezpečnosti, správnom používaní a údržbe zariadenia. Uschovajte tento návod na používanie v prípade neskoršej opravy, údržby alebo objednania náhradných súčiastok.
- Page 4 Vážené zákaznice, vážení zákazníci Těší nás, že jste se rozhodli pro zařízení značky Duvlan. Tento kvalitní výrobek je navržen a testován pro domácí použití dle normy EN 957, byl certifikován německou zkušebnou TÜV SÜD Product Service GmbH, Deutschland. Před sestavením zařízení si pozorně přečtěte návod k použití. Používejte zařízení pouze tak jak je to popsáno v tomto návodu k použití.
- Page 5 Důležité bezpečnostní upozornění Chcete-li snížit riziko vážného poranění , přečtěte si následující bezpečnostní pokyny před použitím produktu . Dozvíte se důležité informace o bezpečnosti , správném používání a údržbě zařízení . Uschovejte tento návod k použití v případě pozdější opravy, údržby nebo objednání náhradních dílů . 1.
- Page 6 To best possible support you in the case of problems with your product, we would ask you to please quote the product Model Name and Order Number. These can be found on the invoice. Waste Disposal Duvlan products are recyclable. At the end of its useful life please dispose of this article correctly and safely (local refuse sites). Contact Duvlan s.r.o.
-
Page 7: Safety Guidelines
SAFETY GUIDELINES: Before beginning any exercise program, you should consult with your doctor. It is recommended that you undergo a complete physical examination. Please follow the instructions: 1. Assemble and operate the treadmill on a solid, level surface 2. Treadmill must be stopped before it is folded. 3. - Page 8 Náradie a spojovací materíál/ Nářadí a spojovací materiál/ Hardware SK: Pre vaše pohodlie sme identifikovali náradie a spojovací materiál, ktoré sú potrebné pre montáž bežeckého pásu. Táto tabuľka vám pomôže identifikovať položky, ktoré budú potrebné pre montáž zariadenia. CZ: Pro vaše pohodlí jsme identifikovali nářadí a spojovací materiál, které jsou potřebné pro montáž běžeckého pásu.
- Page 9 Postup pri montáži/Postup při montáži/Assembly instuctions Krok 1 / Krok 1 /Step 1 1. Najprv sa uistite, čí sú vodiče pripojené. 2. Potom upevnite stĺpiky k základovému rámu s M10 * 20 mm imbusovou skrutkou 87, Ø10 podložkou 88, M8 * 55 mm imbusovou skrutkou 86, M8 * 15 mm imbusovou skrutkou 85 a Ø 8 podložkou 55.
- Page 10 Krok 2/ Krok 2/ Step 2 SK: Pripevnite počítač na stĺpik pomocou M8 * 15 mm imbusovej skrutky 85. CZ: Připevněte počítač na sloupek pomocí M8 * 15 mm imbusového šroubu 85. EN: Fix the computer on the upright with M8*15mm Allen head bolt 85. Krok 3/ Krok 3/ Step 3 SK: Pripevnite ochranný...
- Page 11 Krok 4/ Krok 4/ Step 4 Skladanie/Skládaní/ Folding SK: Skladanie 1. Zarazte klapku. 2. Držte horné koncové kryty(ako ukazujujú šípky) a tlačte upevnite maticou. zariadenie pomaly k zemi a CZ: Skládání 1. Zaražte klapku. 2. Držte horní koncové kryty (jak ukazují šipky) a tlačte zařízení pomalu k zemi a upevněte maticí.
- Page 12 Počítač prevádzka Požadovaný výkon 220-240 VAC ◆ NÁVOD na kľúč ŠTART : stlačte tlačitlo START pre spustenie zariadenia. STOP : Stlačte tlačidlo STOP po dobu dvoch sekúnd a bežecký pás sa zastaví. Ak stlačíte tlačidlo STOP do dvoch sekúnd bežecký pás bude pozastavený (pause). MODE : V režime čakania, stlačte tlačidlo MODE pre zmenu režimu NORMAL →...
- Page 13 ENTER : Toto tlačidlo je vstup do režimu Body fat a používateľského režimu. INCLINE + : V spustenom režime, stlačením tohto tlačidla, sa sklon zvýši o 1 %, INCLINE - : V spustenom režime, stlačte toto tlačidlo , sklon klesne o 1 %. 2km / h , 6km / h , 10km / h , 14km / h , 18km / h : Klávesová...
- Page 14 Stlačte START pre vstup do spusteného režimu po 3 sekundovom odpočítavaní. Stlačte tlačidlo STOP po dobu dvoch sekúnd a bežecký pás sa zastaví. Ak stlačíte tlačidlo STOP do dvoch sekúnd, bežecký pás bude pozastavený (pause). Režim PROGRAM režim čakania Stlačte tlačidlo MODE pre zmenu režimu NORMAL MODE→časový MODE→- vzdialenosť MODE→kalórie MODE- P1→P2→P3→P4→P5→P6→P7→P8→P9→P10→P11→P12→P13→P14→P15→P16→P17→P18→- HRC65%→HRC85%→používateľ1→používateľ2→-používateľ3→používateľ4→NORMAL MODE.
- Page 15 Položte ruky na merač pulzu v riadidlách. Po dokončení výpočtu sa zobrazí hodnota v okne telesného tuku. Režim používateľ 1 – používateľ 4 režim čakania Stlačte tlačidlo " MODE " tlačidlo pre prepnutie režimu NORMAL MODE→časový MODE→- vzdialenosť MODE→kalórie MODE- P1→P2→P3→P4→P5→P6→P7→P8→P9→P10→P11→P12→P13→P14→P15→P16→P17→P18→- HRC65%→HRC85%→používateľ1→používateľ2→-používateľ3→používateľ4→NORMAL MODE.
- Page 16 Chybové hlásenia Chyba špecifikácia riešenie Chýba spojenie medzi panelom a Skontrolujete kábel medzi panelom a riadiacou riadiacou jednotkou jednotkou Chyba na motore /MOS Skontrolujte kábel k motoru Chyba na rýchlostnom senzore/ Skontrolujte, či je bežecký pás nie je uzamknutý nefunkčný bežecký pás Skontrolujte, či je rýchlostný...
- Page 17 3. Bežecký pás preklzuje : Najprv odpojte napájací kábel od prepäťovej ochrany. Pomocou šesťhranného kľúča otočte ľavý a pravý zadný valec o rovnakú vzdialenosť zvyčajne 1 / 4 otáčky v smere hodinových ručičiek. Zapojte napájací kábel späť do prepäťovej ochrany a spustite bežecký trenažér na 2,5 mp/h Chôdzou po páse, by ste mali zistiť, či pás stále preklzuje, ak áno, opakujte vyššie uvedený...
- Page 18 Počítač provoz Požadovaný výkon 220-240 VAC ◆ NÁVOD na klíč START : stiskněte tlačitlo START pro spuštění zařízení . STOP : Stiskněte tlačítko STOP po dobu dvou sekund a běžecký pás se zastaví . Pokud stisknete tlačítko STOP do dvou sekund běžecký pás bude pozastaven ( pause ) . MODE : V režimu čekání...
- Page 19 INCLINE + : V spuštěném režimu , stisknutím tohoto tlačítka se sklon zvýší o 1 % , INCLINE - : V spuštěném režimu , stiskněte toto tlačítko , sklon klesne o 1 % . 2km / h , 6km / h , 10km / h , 14km / h , 18km / h : Klávesová zkratka of2km / h , 6km / h , 10km / h , 14km / h , 18 km .
- Page 20 režim čekání Stiskněte tlačítko MODE pro změnu režimu NORMAL MODE → časový MODE → - vzdálenost MODE → kalorie MODE . Predvolný čas je 30 minut. Stiskněte tlačítko SPEED + / SPEED - pro nastavení cílovou hodnotu času v rozsahu 10:00-99:00 . Stiskněte klávesu ENTER pro vstup do cílového času a nastavte úroveň.
- Page 21 Stiskněte tlačítko SPEED + / SPEED a nastavte hodnotu rychlosti a INCLINE + / INCLINE - , pro nastavení sklonu . Pokaždé stiskněte klávesu ENTER pro uložení posledních hodnot , pak můžete zadat další nastavení . Stiskněte START pro vstup do spuštěného režimu po 3 sekundovém odpočítávání . spuštěn režim Stiskněte tlačítko SPEED + / SPEED - pro nastavení...
- Page 22 ÚDRŽBA Správná údržba je velmi důležitá pro zajištění bezchybného provozního stavu běžeckého pásu. Nesprávná údržba může způsobit škody nebo zkrátit jeho životnost . 1. Důležité upozornění: K čištění zařízení nikdy nepoužívejte drsné materiály nebo rozpouštědla . Udržujte zařízení mimo dosah tekutin a přímého slunečního záření . 2.
- Page 23 MAZÁNÍ: Běžecký pás je od výroby namazaný. Přesto se doporučuje pravidelně kontrolovat mazání běžeckého pásu, aby byla zajištěna optimální provoz pohyblivého pásu. Každé 3 měsíce provozu nadzvedněte boky pásu a ohmatejte povrch, pokud se tam nacházejí stopy silikonu, mazání není nutné.
-
Page 24: Computer Operation
COMPUTER OPERATION The Operation Power The required main power is 220 - 240 VAC ◆KEY INSTRUCTION START: Presses START key to start the treadmill. STOP: Press STOP key for two seconds to stop the treadmill but press it in two seconds to pause the treadmill. - Page 25 leaving, the speed value will decrease quickly. In the waiting mode, press this key the value of flashing window will decrease, press it without leaving, the value of flashing will decrease quickly. ENTER: This key is the enter key in the body fat mode and user mode. ...
- Page 26 RUNNING MODE Press SPEED+/SPEED- key to set the speed of 1.0-20.0 km/h. Press INCLINE+/INCLINE- key to set the incline of 0%-15%。 Presses START key to enter the running mode after the countdown of 3 seconds. Press STOP key for 2 seconds to stop the treadmill but press it in two seconds to pause the treadmill.
- Page 27 will flash. 3. Use the “SPEED+/SPEED-”key to select your height. Press ENTER key to confirm. The WEIGHT will flash. 4. Use the “SPEED+/SPEED-”key to select your weight. Press ENTER key to confirm. The FEMALE will flash. 5. Use the “SPEED+/SPEED-”key to select your sex. Press ENTER key to confirm. At this time all windows will not flash and BODY FAT window will display “…”...
-
Page 28: Maintenance
Error Message Error Specification Treatment Connect error between Check that the lines between console and panel and controller driver are connected or not. Error on motor/MOS Check that the line to motor is connected or crash not. Error on speed sensor Check that the walking belt is stocked or line/Un-work of walking stopped by the others. -
Page 29: Deck Lubrication
protector and run the treadmill at 2.5 mph. You should see the belt start to correct itself, moving back towards the center. Repeat the above procedure until the walking belt is centered. It may be necessary to set walking belt tension once you have completed this procedure if the belt feels like it is slipping while walking. - Page 30 Rozcvička Cvičenia krku Nakloňte hlavu na pravú stranu tak, aby ste pociťovali napnutie vo vašom krku. Pomaly skloňte hlavu smerom k hrudníku v polkruhu a potom otočte hlavu doľava. Budete pociťovať pohodlné napnutie vo vašom krku. Toto cvičenie môžete striedavo opakovať niekoľko krát. Cvičenia pre oblasť...
- Page 31 Rozcvička cvičení krku Nakloňte hlavu na pravou stranu tak , abyste pociťovali napnutí ve vašem krku. Pomalu skloňte hlavu směrem k hrudníku v polokruhu a poté otočte hlavu doleva . Budete pociťovat pohodlné napnutí ve vašem krku. Toto cvičení můžete střídavě opakovat několikrát . Cvičení...
- Page 32 Warming up neck exercises Tilt the head to the right side so that you feel tension in your neck . Slowly tilt the head towards the chest in a semi-circle and then turn your head to the left . You will feel comfortable tension in your neck . This exercise can be repeated alternately several times .
- Page 33 Zoznam dielov/ seznam dílů/ Part list P.Č./P.N. Názov/Název/Description KS/Q’TY Predný valec so zotrvačníkom/ přední válec se setrvačníkem /Front roller with fly wheel Bežecký pás/ bežecký pás/ Running belt Zadný valec/ zadní valec/ Rear roller Bežecká podložka/ bežecká podložka/ Running deck Koľajnica/ koleje/ Side rail Rám s pohyblivými kolesami/ Rám s pohyblívými kolami/ Frame of move wheel...
- Page 34 Gumová podložka základového rámu/ gumová podložka základového rámu/ Rubber washer of base frame Pohyblivé kolesá základového rámu/ pohyblivá kola základového rámu/ Move wheel of base frame Ochranný kryt stĺpika/ ochranní kryt stloupka/ Protective cover of upright Predná tyčová zásuvka základového rámu/ prední tyčová zásuvka základového rámu/ Front tube plug of base frame Pravý...
- Page 35 M8*40mm imbusová skrutka/ imbusový šroub/Allen head bolt ST4.2*15 skrutka/šroub/ Screw ST24.2*20 skrutka/šroub/ Screw M8*25mm imbusová skrutka/ imbusový šroub/Allen head bolt Ø16 plastová podložka/ plastová podložkaPlastic washer M8*60mm imbusová skrutka/ imbusový šroub/Allen head bolt M8*45mm imbusová skrutka/ imbusový šroub/Allen head bolt M8*20mm imbusová...
- Page 36 SCHÉMATICKÝ VÝKRES/ SCHÉMATICKÝ VÝKRES/ EXPLORE DRAWING...
- Page 37 PROGRAM Rýchlosť/Rýchlosť/ Speed Speed P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 7 10 7 10 8 10 8 12 9 12 9 12 8 12 8 12 7 10 7 10 6 10...
- Page 38 Sklon/ sklon/ INCLINE Incline P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12...
