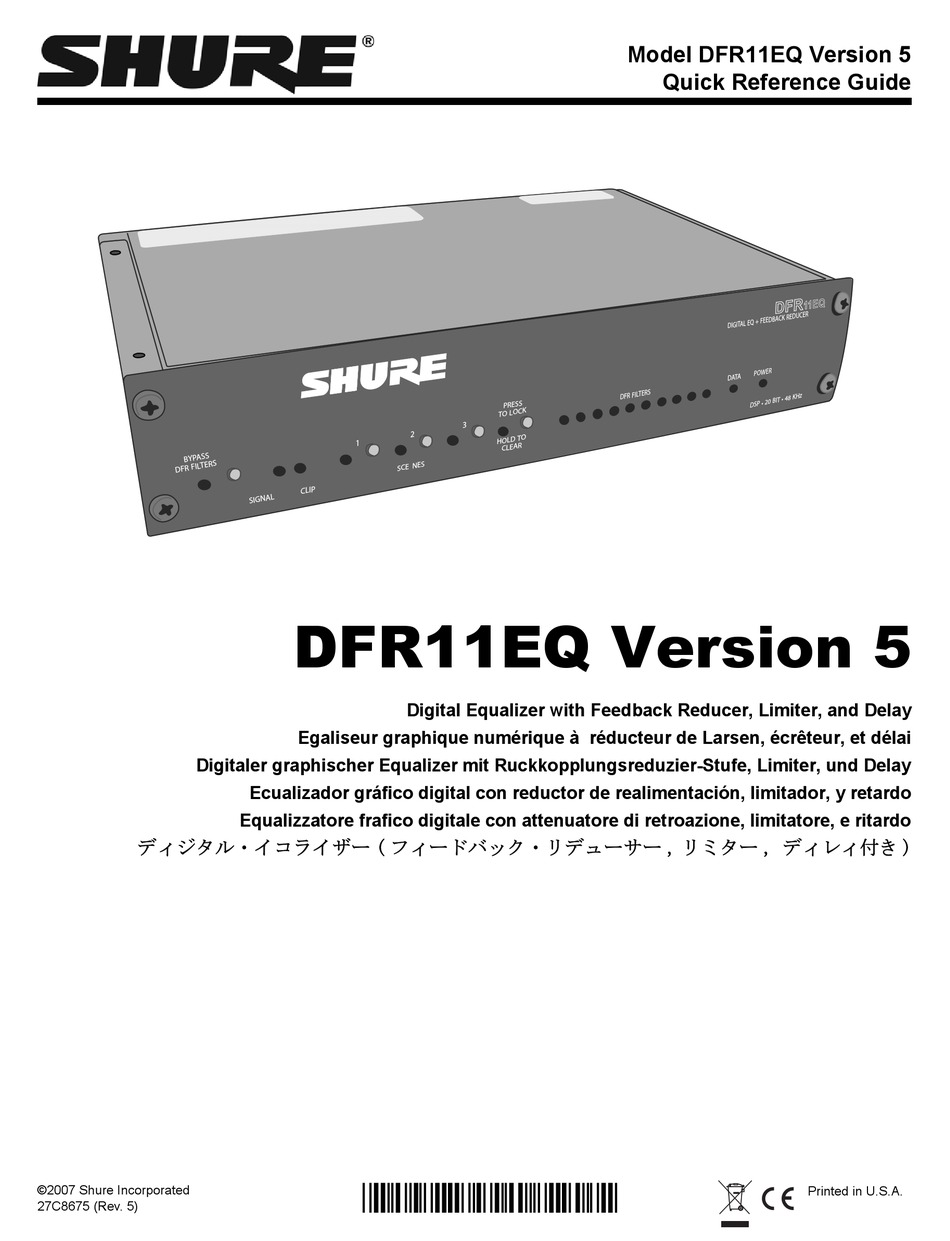

Model DFR11EQ Version 5
Quick Reference Guide
DFR11EQ Version 5
Digital Equalizer with Feedback Reducer, Limiter, and Delay
Egaliseur graphique numérique à réducteur de Larsen, écrêteur, et délai
Digitaler graphischer Equalizer mit Ruckkopplungsreduzier-Stufe, Limiter, und Delay
Ecualizador gráfico digital con reductor de realimentación, limitador, y retardo
Equalizzatore frafico digitale con attenuatore di retroazione, limitatore, e ritardo
©2007 Shure Incorporated
*27C8675*
Printed in U.S.A.
27C8675 (Rev. 5)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Shure DFR11EQ VERSION 5
Summary of Contents for Shure DFR11EQ VERSION 5
- Page 1 Model DFR11EQ Version 5 Quick Reference Guide DFR11EQ Version 5 Digital Equalizer with Feedback Reducer, Limiter, and Delay Egaliseur graphique numérique à réducteur de Larsen, écrêteur, et délai Digitaler graphischer Equalizer mit Ruckkopplungsreduzier-Stufe, Limiter, und Delay Ecualizador gráfico digital con reductor de realimentación, limitador, y retardo Equalizzatore frafico digitale con attenuatore di retroazione, limitatore, e ritardo ©2007 Shure Incorporated...
-
Page 2: Table Of Contents
ENGLISH ................. 3 Installing the DFR11EQ Software . - Page 3 Esegui del menu File e avviate d:ETUP16.EXE. NOTA - Vi preghiamo di registrare il software, compilando e spedendo l'apposito modulo allegato; oppure on line, presso il sito Shure nel World Wide Web ("http://www.shure.com"). Ciò assicura la ricezione di informazioni sugli aggiornamenti del software man mano che vengono rese disponibili.
-
Page 4: Hardware Del Dfr11Eq
DSP. Interfaccia Shure Link. Permette di collegare fino a 16 apparecchi DFR11EQ, regolabili mediante un solo computer. Interruttori DIP. Gli interruttori da 1 a 4 servono a selezionare il Device ID. Gli interruttori da 5 a 10 servono a cambiare altre opzioni disponibili. -
Page 5: Interruttori Dip
Ve ne sono dieci. Sono situati sul pannello posteriore. La tabella che segue descrive la funzione di ciascun interruttore. INTER. DIP FUNZIONE Device ID Selezione larghezza di banda filtro di reiezione retroazione Determina il Q del filtro di reiezione della retroazione. Modalità... -
Page 6: Collegamenti Audio
NOTA- Tutti i cavi devono essere schermati. Tra l'uscita principale del mixer e l'amplificatore di potenza. In genere il DFR11EQ viene inserito tra l'uscita principale di un mixer e l'ingresso dell'amplificatore di potenza. All'uscita principale l'apparecchio influisce su tutti i canali d'ingresso. Questa disposizione è ideale per l'impiego del DFR11EQ come attenuatore di retroazione ed equalizzatore. -
Page 7: Uso Del Dfr11Eq Come Attenuatore Di Retroazione Autonomo
USO DEL DFR11EQ COME ATTENUATORE DI RETROAZIONE AUTONOMO IMPOSTAZIONI DI REGOLAZIONE DELLA RETROAZIONE Come attenuatore autonomo di retroazione, il DFR11EQ può essere impostato in due modi fondamentali: il primo si basa sul metodo di "elimina- zione delle oscillazioni libere", il secondo sul metodo di "sicurezza". Ciascuno di essi è efficace a seconda delle condizioni operative. Il metodo di "eliminazione delle oscillazioni libere"... -
Page 8: Dati Tecnici
Risposta in frequenza Tra 20 Hz e 20 kHz: + 1,0 dB, rif. 1 kHz. Gamma dinamica 104 dB min., filtro di ponderazione A, da 20 Hz a 20 kHz Frequenza di campionamento 48 kHz Conversione digitale-analogico, analogico-digitale Risoluzione a 20 bit Guadagno di tensione –1 dB + 1 dB (senza alimentazione) –0 dB + 2 dB (sensibilità... -
Page 9: Connettori Audio
Cavo di alimentazione (DFR11EQ/DFR11EQJ) 95A8389 Cavo di alimentazione (DFR11EQE) ... 95A8247 Fascetta per cavo di alimentazione ... 95A8712 5-Cavo Shure Link DIN a 5 piedini ... 95A8676 Staffa per montaggio singolo su rack... 53A8484 Staffa per montaggio doppio su rack ... 53B8484 Barre per fissaggio doppio... -
Page 10: Omologazioni
AVVISO PER CHI USA L'APPARECCHIO Modifiche di qualsiasi tipo non espressamente autorizzate dalla Shure Incorporated potrebbero annullare il permesso di usare questo apparecchio. In base alle prove su di esso eseguite, si è determinata la conformità di questo apparecchio ai limiti relativi ai dispositivi digitali di Classe B, secondo la Parte 15 delle norme emanate dalla FCC (Commissione Federale delle Comunicazioni - USA). -
Page 11: Cavi Audio
Le piedinature di alcuni apparecchi potrebbero essere diverse da quelle illustrate. Consultate i manuali degli apparecchi. NOTA: Tutti i cavi audio devono essere schermati. A eccezione del cavo Shure Link, nessuno dei cavi illustrati è in dotazione al DFR11EQ versione 5. -
Page 12: Connettori E Cavi Digitali
9-CONNETTORE FEMMINA A 9 PIEDINA AL COMPUTER 9-CONNETTORE MASCHIO A 9 PIEDINA AL COMPUTER CAVO SHURE LINK– CAVO DIN CON CONNETTORI A 5 PIEDINI (CAVO CON COMPATIBILITÀ MIDI) ITALIANO CONNETTORI E CAVI DIGITALI CONNETTORE MASCHIO RS-232 A 9 PIEDINA DEL COMPUTER... - Page 13 Shure Incorporated 5800 West Touhy Avenue Niles, IL 60714-4608 USA Phone: 847-600-2000 Fax: 847-600-1212 Email: info@shure.com www.shure.com ©2007 Shure Incorporated Europe, Middle East, Africa: Asia, Pacific: Shure Europe GmbH Shure Asia Limited Wannenäckestr. 28, Unit 301, 3rd Floor 74078 Heilbronn, Germany...
