INSTRUKCJA
CLOSE
Rys. 1
Rys. 2
Rys. 4
Rys. 8
www.inventini.com

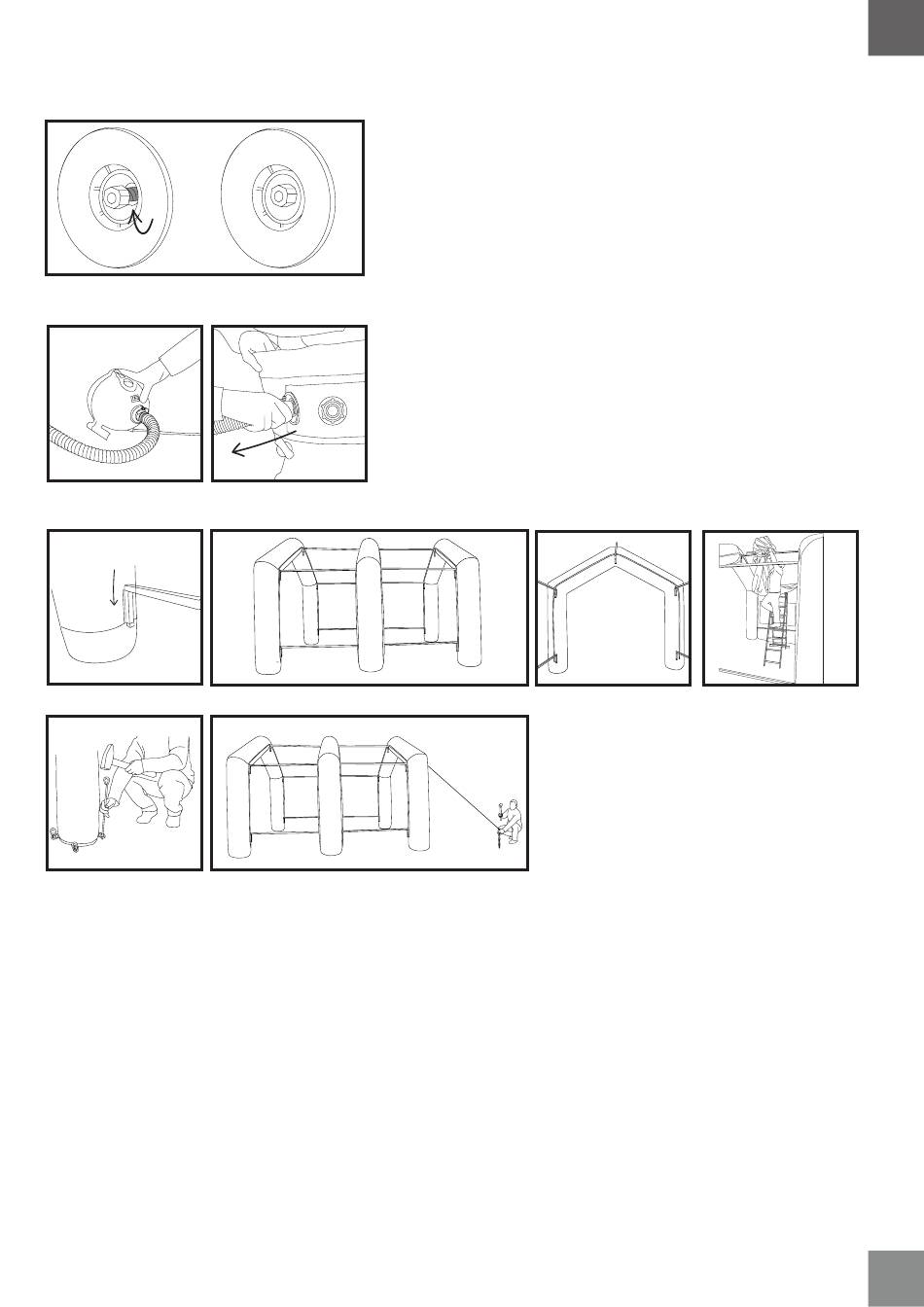

1. Wybierz płaskie, równe miejsce do rozłożenia namiotu.
2. Wyciągnij z torby namiot i rozłóż na podłożu.
OPEN
3. Upewnij się, że zawór pompowania jest w pozycji CLOSE (Rys. 1)
4. Podłącz pompkę i pompuj "żebro" tak, by uzyskało swój kształt,
lecz nie do pełnej sztywności (Rys. 2)
5. W pierwszej kolejności odłącz wąż pompki od zaworu, następnie wyłącz
ją (w przeciwnym razie ucieknie część powietrza) (Rys. 3).
6. Powtórz czynność 3, 4, 5 z każdym "żebrem".
7. Przypnij pierwszy koniec linki odciągowej do "żebra" u góry.
Powtórz czynność ze wszystkimi linkami.
8. Włóż belki usztywniające w otwory (Rys.4) - połącz "żebra" belkami (Rys.5 ).
Zakładaj belki w kolejności zgodnej ze schematem (Rys. 6).
Po założeniu wszystkich belek napompuj każde "żebro" do pełnej
9.
sztywności. Postępuj zgodnie z punktami 3, 4, 5.
10. Przypnij zamkami płachtę stanowiącą dach i ściany danego
segmentu (Rys. 7). Powtórz czynność ze wszystkimi płachtami.
11. Przypnij ściany namiotu.
12. Zakotw każdą z nóg namiotu do gruntu, wbijając szpilki w oczka
u podstawy nogi namiotu (Rys. 8).
13.
Przypnij drugi koniec linki do kotwy skrętnej, wbijając ją do gruntu.
Napnij linkę odciągową. Powtórz czynność ze wszystkimi linkami (Rys. 9).
Rys. 3
Rys. 5
Rys. 9
1. Odepnij ściany od namiotu.
2. Odepnij płachty stanowiące dach i ściany namiotu.
3. Usuń nieco powietrza z każdego żebra, tak aby można było swobodnie
usunąć belki. W tym celu odblokuj zawór pompujący, ustawiając go
w pozycji OPEN. Aby to zrobić należy lekko wcisnąć i przekręcić zawór
o około 10 stopni w prawą lub lewą stronę. W ten sam sposób zamknij
zawór, gdy usuniesz odpowiednią ilość powietrza.
4. Wyjmij belki w odwrotnej kolejności niż na rys.6.
5. Ponownie odblokuj zawór pompujący (jak w pkt. 3). Aby całkowicie
usunąć powietrze, możesz skorzystać z:
• pompki, podłączając ją w konfiguracji „wypompuj" (przełóż wąż
pompujący na przeciwległą stronę pompki). Podczas usuwania
powietrza za pomocą pompki, nie ma konieczności ustawienia zaworu
w pozycji otwartej, pompka wykonuje tę czynność sama, jednak
wykonanie tej czynności znacznie przyspiesza proces usuwania powietrza.
• ręcznego usuwaniu powietrza. W tym celu zablokuj zawór
w pozycji OPEN (poprzez wciśnięcie go).
6. Odczep linki odciągowe, wyjmij kotwy skrętne i szpilki z podstawy.
7. Złóż elementy namiotu i spakuj do toreb transportowych.
5
3 4
1 2
Rys. 6
PL
MONTAŻ
Rys. 7
DEMONTAŻ
