Horizont 14623 Assembly Instruction

03/22
Hot Gate
Type 14623
DE: Aufbauanleitung elektrifizierbares Tor für Geflügelnetze
EN: Assembly instruction electrifiable gate for poultry netting
FR: Instructions de montage du portillon électrifié pour filets
de clôture
1

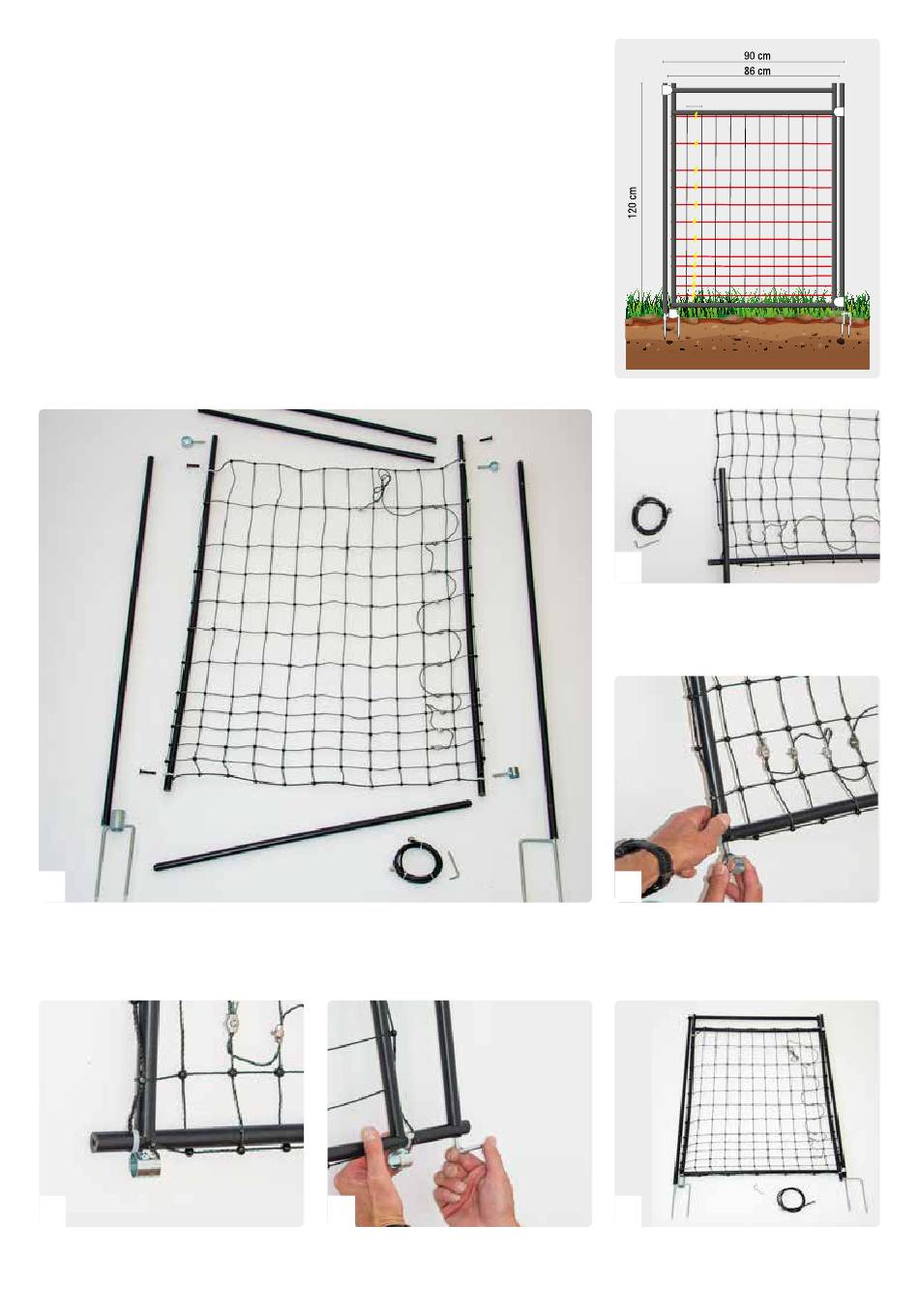

Übersicht Lieferumfang / Position der Teile
Overview of delivery / position of parts
Aperçu de la livraison / disposition des pièces
4
Richtig positioniertes Scharnierteil
Correctly positioned hinge part
Partie de la charnière correctement positionnée
5
Befestigung der Querstange mit einer Schraube
Fastening the crossbar with a screw
Fixez la traverse avec une vis
7,5 cm
15 cm
15 cm
10 cm
10 cm
10 cm
10 cm
10 cm
5 cm
5 cm
5 cm
5 cm
5 cm
2
Einfädeln der Querstange
Threading the crossbar
Passez la barre transversale à travers le filet
3
Befestigung der Querstange mit einem Schar-
nierteil
Fastening the crossbar with a hinge part
Fixez la barre transversale avec une
partie de la charnière
6
Übersicht fertig montiertes Tor
Overview of fully assembled gate
Vue d'ensemble du portail entièrement assemblé
