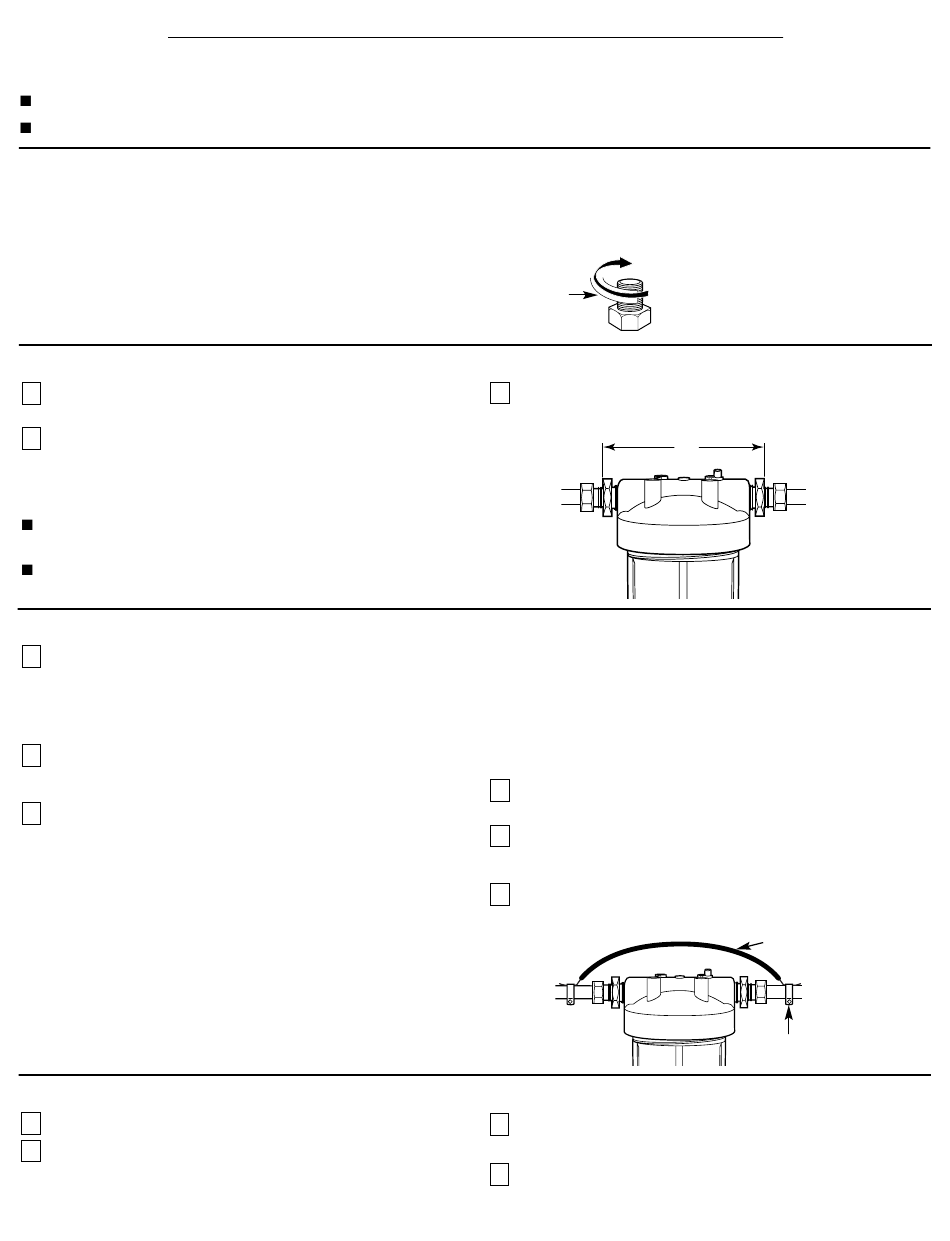

INSTALLATION RECOMMANDÉE POUR TUBE DE CUIVRE DE
Emplacement d'installation
Choisir l'emplacement approprié comme suit :
pas d'exposition au gel.
pas d'exposition au rayonnement solaire direct.
Pose des raccords
Les raccords fournis avec le filtre sont pour des tuyaux de cuivre
de
3
po seulement. Si l'unité doit être installée sur tout autre
4
type de tuyau (plastique, PVC, galvanisé), des raccords séparés
doivent être achetés.
Enrouler environ 6 po de ruban de Teflon (sens horaire) sur le
filetage pour chaque raccord. NE PAS utiliser un composé
d'étanchéité sur les pièces connectées au corps de filtre.
Sectionnement de la canalisation d'eau
Fermer l'arrivée d'eau; ouvrir un robinet pour purger l'eau
1
des tuyauteries.
2
Mesurer la distance «D» indiquée sur l'illustration (avec
raccords de connexion assemblés); déduire 1 po dans le cas
d'une canalisation de
3
4
canalisation de 1 po. Marquer la section de tuyauterie à
supprimer.
NOTE : On recommande d'installer un robinet d'arrêt avant
et après le filtre–voir l'illustration de description de l'installation .
Choisir l'emplacement d'installation du filtre. Marquer la
distance «D» sur la tuyauterie.
Installation du filtre
Aligner le filtre avec les deux sections de la canalisation;
1
veiller à ce que la canalisation d'arrivée soit placée devant
l'entrée du filtre, marquée «IN». Il peut être nécessaire
d'écarter les deux sections de la tuyauterie pour installer
le filtre.
Au moyen de deux clés à molette, maintenir l'adaptateur
2
d'arrivée solidement avec une clé et serrer l'écrou avec la
seconde clé. Répéter le processus pour l'adaptateur de sortie.
Si nécessaire, soutenir la tuyauterie d'eau de chaque côté
3
du filtre.
Contrôle final
1
Ouvrir doucement l'arrivée d'eau.
Inspecter l'ensemble du système pour rechercher les fuites.
2
po; déduire 1,5 po dans le cas d'une
On recommande d'installer un robinet d'arrêt de chaque
côté du filtre.
Il est recommandé d'utiliser un support de fixation.
Installer deux raccords sur la tête du filtre, à l'entrée et à la sortie.
Commencer le vissage à la main et veiller à ne pas détériorer le
filetage. Utiliser une clé à molette fermement. NE PAS SERRER
EXCESSIVEMENT . Un filet ou deux doivent rester visibles.
Ruban de Teflon
Avec un coupe-tuyau ou une scie à métaux, couper la
3
canalisation. Poncer à chaque extrémité pour éliminer
les bavures.
Installation du conducteur de liaison à la terre
IMPORTANT : Les canalisations d'eau froide de la maison sont
parfois utilisées pour la liaison à la terre des prises de courant
électriques, pour la protection contre les chocs électriques . Le
système de filtration d'eau peut avoir interrompu cette liaison à la
terre. Pour rétablir la connexion, le conducteur de mise à la terre
doit être installé comme suit (le conducteur et les brides sont
inclus avec l'unité) :
1
Dénuder environ 1 pouce d'isolant aux deux extrémités du
conducteur.
Nettoyer le tube de cuivre avec du papier d'émeri et fixer sans
2
serrer chaque extrémité du conducteur de liaison à la terre sur
la tuyauterie nettoyée, avec des brides de serrage.
Serrer les brides sur le tuyau de cuivre de chaque côté du
3
système (voir l'illustration) et s'assurer que la connexion est
bien fixée.
3
S'il y a une fuite, fermer l'arrivée d'eau et resserrer les
raccords ou améliorer leur étanchéité.
4
Après l'installation, rincer la cartouche pendant 10 minutes;
attendre une heure, puis rincer de nouveau pendant 10
minutes avant de puiser de l'eau.
3
3
POUCE (suite)
4
D
Conducteur de liaison à la terre
Bride
