INSTALACION RECOMENDADA PARA CAÑERIAS DE COBRE DE
Seleccione la ubicación
Seleccione una ubicación para el filtro que esté:
protegida de la congelación.
que no esté expuesta a la luz directa del sol.
Instalación de las uniones
Las uniones que se proveen con el filtro son para ser usadas
con cañerías de cobre de
3
instalada sobre cualquier otro tipo de cañería (plástico, PVC,
galvanizado), se debe comprar las partes para la instalación
separadamente.
Aplique unas 6" de cinta de teflón, en la dirección del reloj,
a los hilos de la cañería (basto) de cada unión. No use
compuestos para uniones en ninguna de las partes que
conecten la caja del filtro.
Corte de la línea de agua
1
Cierre el paso del agua y abra una llave de agua cercana
para sacar el agua de las cañerías.
2

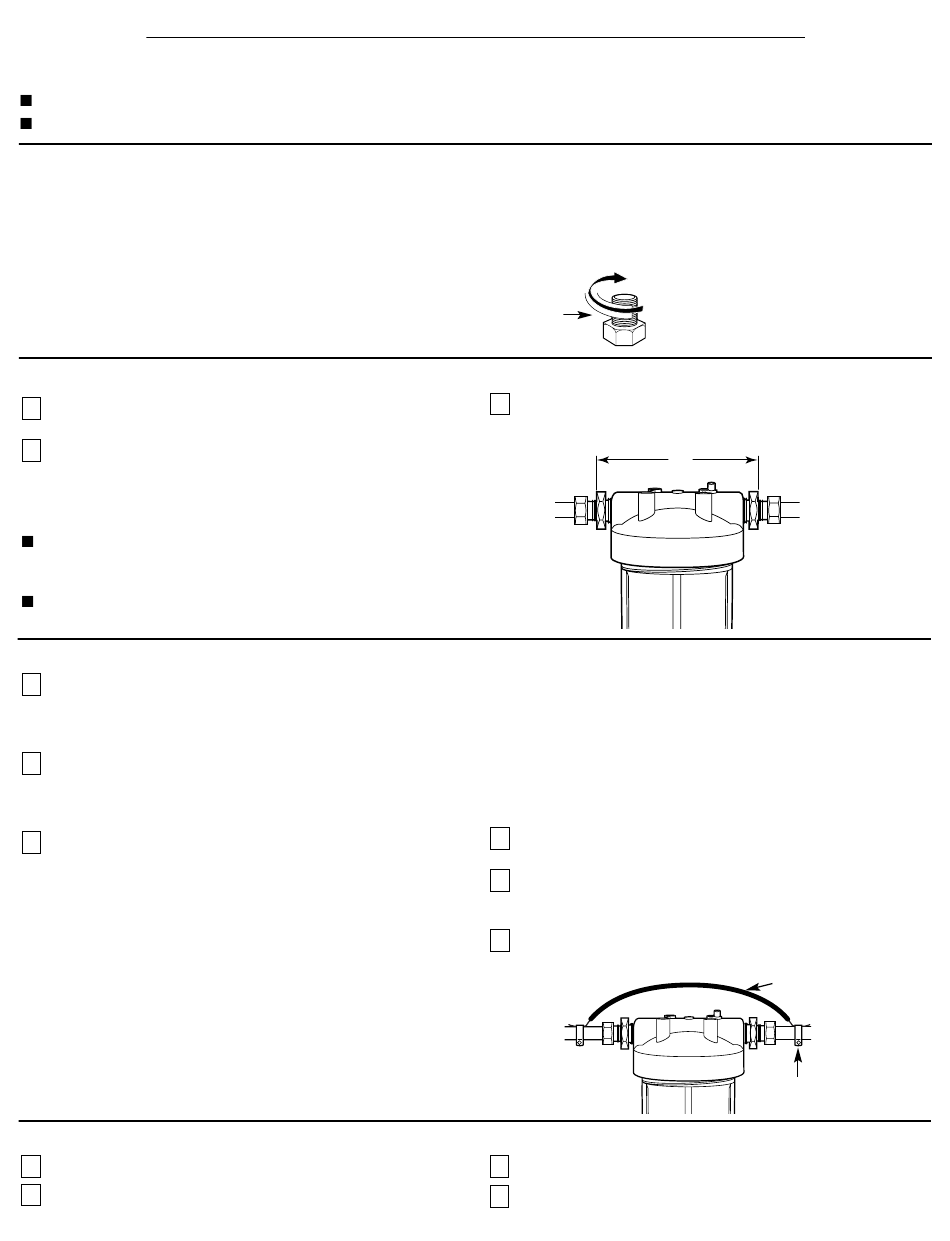

Mida el largo "D", como se muestra, a través de las uniones
acopladas y substracte (reste) 1 pulgada si está instalando
una cañería de
3
de pulgada o substracte 1
4
instalando una cañería de 1 pulgada. Marque la sección de
la cañería que se debe sacar.
NOTA: Se recomienda que la válvula de cierre sea colocada
antes y después del filtro como se muestra en la ilustración
Sumario de la Instalación .
Seleccione la ubicación para el filtro. Marque la distancia
"D" sobre el tubo.
Instalación de la unidad
Ponga en línea el juego del filtro con las puntas de la cañería
1
asegurándose que la entrada de la línea del agua vaya hacia
la abertura marcada "IN" . Podría ser necesario abrir las
puntas de las cañerías para instalar el juego del filtro.
2
Usando dos llaves ajustables, sujete el adaptador de
entrada firmemente con una de las llaves y apriete la tuerca
con la segunda llave. Repita el procedimiento para el
adaptador de salida.
Si es necesario, sujete la cañería de agua en cualquier lado
3
de la unidad del filtro.
Revisión final
1
Lentamente abra el paso del agua.
Revise todo el sistema para que no hayan goteras.
2
" solamente. Si la unidad va a ser
4
1
pulgada si está
2
Se recomienda instalar una válvula de cierre en ambos lados
del filtro.
Sugerimos que se utilice una ménsula de instalación.
Arme una unión en la entrada y la salida de la cabeza.
Empiece cada unión con la mano para estar seguro que los
hilos no se crucen. Use una llave inglesa ajustable firmemente.
NO APRIETE DEMASIADO. Uno o dos hilos deberían
permanecer visibles.
Cinta de teflón
Usando un cortador de cañerías o una sierra para cañerías,
3
corte el tubo. Lije (lime) las puntas cortadas para asegurarse
que estén cuadradas y suaves.
Instalación del alambre para hacer tierra
IMPORTANTE: La cañería de agua fría de la casa se usa a veces
para que los receptáculos o enchufes eléctricos del hogar
hagan tierra. El que hagan tierra lo protege de un golpe eléctrico.
El filtro del agua podría haber interrumpido el proceso de
hacer tierra de los enchufes eléctricos. Para restablecer la
conexión, se debe instalar el alambre de tierra según se indica
a continuación (con la unidad se incluyen tanto el alambre
como las abrazaderas):
Pele de ambos extremos del alambre 1 pulgada del
1
aislamiento aproximadamente.
Limpie el tubo de cobre con el papel de lija y enganche
2
flojamente cada punta del alambre para hacer tierra a la
cañería limpia con los apretadores.
3
Apriete abrazaderas a la cañería de cobre en ambos lados
de la unidad como se muestra, y verifique que la conexión
está segura.
3
Si hay goteras, cierre la presión del agua o reselle las uniones.
4
Después de la instalación, lave el cartucho por 10 minutos,
espere una hora, luego lave nuevamente por 10 minutos
antes de usar el agua.
3
3
PULGADA (cont.)
4
D
Alambre para hacer tierra
Abrazadera
