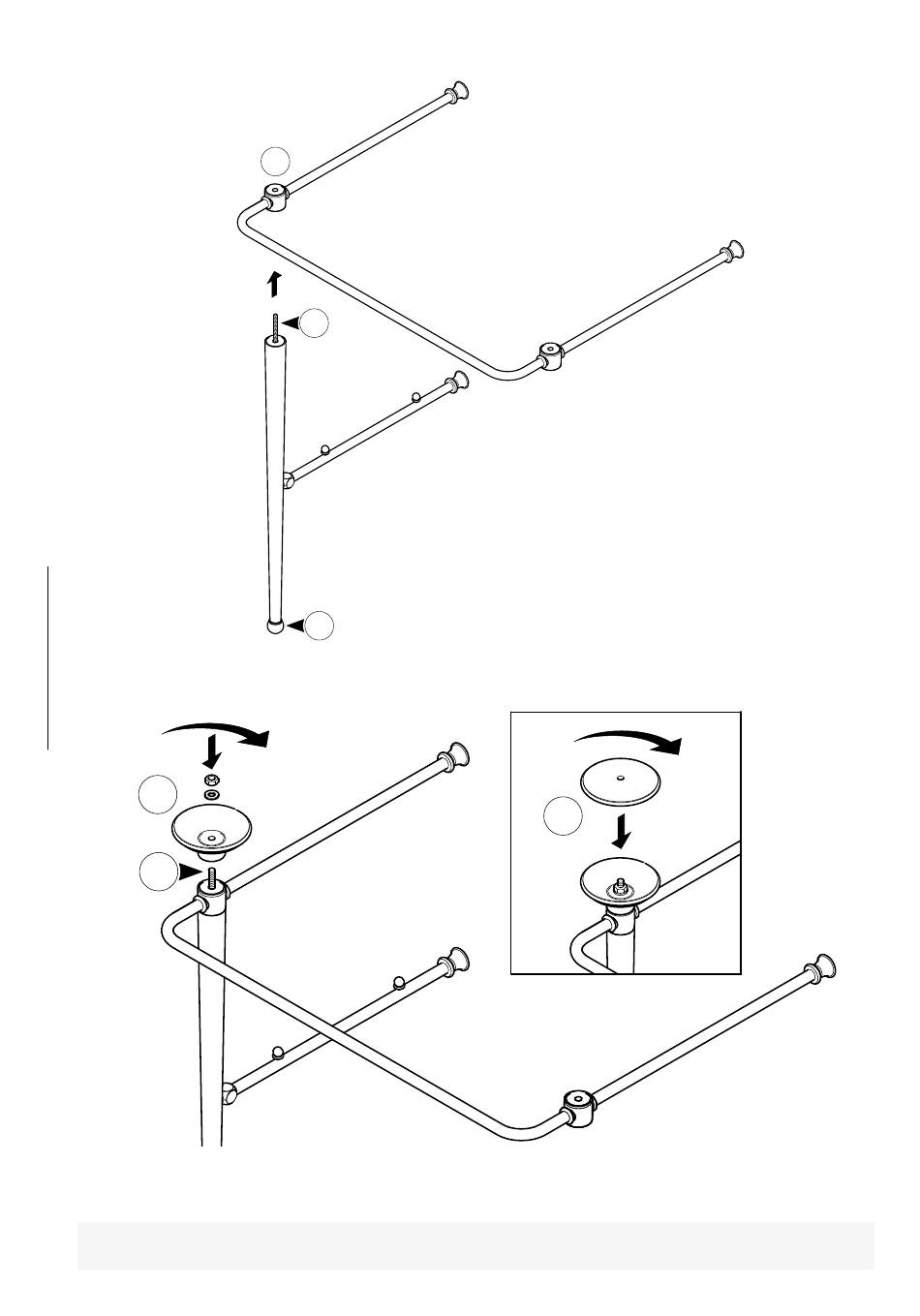

4) Insérez la tige filetée (G) dans la structure (B).
F
R
5) Insérez le cabochon (D) dans la barre filetée (G). Insérez l'écrou et serrez.
A
D
G
6) Vissez le couvercle du cabochon (D) sur la tige filetée (G). Si la tige filetée est trop
courte, aidez-vous en tenant fermement le patin (E) et en dévissant la tige.
RÉPÉTEZ LES OPÉRATIONS DU POINT 3 AU POINT 5 POUR LE MONTAGE DU SECOND PIED (C).
B
G
E
