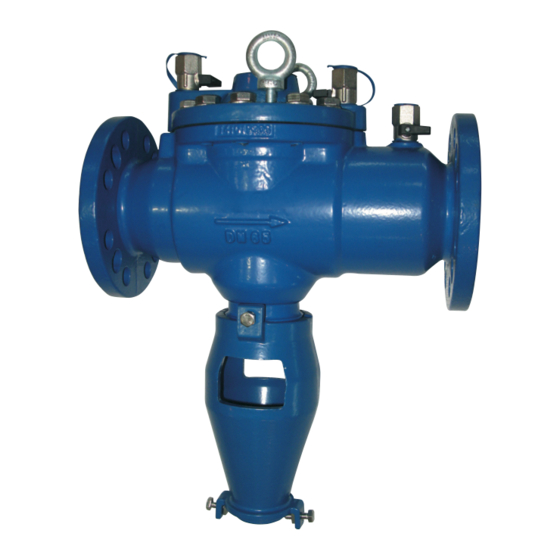

BA 009MC
DN65 to 250mm
Installation manual
Installation and Operation Manual
UK
Manuale di Installazione e Uso
IT
Manuel d'Installation et d'Utilisation
FR
Installatie- en bedieningshandleiding
NL
Installations- und Bedienungsanleitung
DE
Manual de instalación y funcionamiento
ES
Руководство по монтажу и эксплуатации
RU
Instrukcja instalacji i obsługi
PL
Installations- og betjeningsvejledning
DK
Installations- och bruksanvisning
SV
wattswater.fr
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Watts BA 009MC
Summary of Contents for Watts BA 009MC
- Page 1 BA 009MC DN65 to 250mm Installation manual Installation and Operation Manual Manuale di Installazione e Uso Manuel d’Installation et d’Utilisation Installatie- en bedieningshandleiding Installations- und Bedienungsanleitung Manual de instalación y funcionamiento Руководство по монтажу и эксплуатации Instrukcja instalacji i obsługi...
- Page 2 Index General information General Fields of application Technical specifications Standards - Approval 1. Operating principle 1.1 Operating principles 1.2 Malfunctions 2. Installation instructions 2.1 Installation 2.2 Commissioning 2.3 Filling with water 3. Nomenclature and sizing 3.1 Testing kit 3.2 Fitting/removal instructions 3.3 Refitting instructions 3.4 Repair kits 4.
- Page 3 1. Operating principle General Designed to protect drinking water supply networks against the backflow of risk fluids up to category 4 according to NF The backflow preventer with verifiable reduced pressure zone EN1717. includes: • three zones: upstream, intermediate and downstream, each The device is designed to prevent any backflow of polluted equipped with a pressure measuring device.
- Page 4 1.1 Operating principles NORMAL FLOW CONDITIONS > FILLING / FLOW NO FLOW CONDITIONS > FLOW INTERRUPTION START The two check valves are closed. The relief valve is closed The two check valves are opened. The relief valve is (because the pressure required to close it is lower than closed (closing pressure is lower than the upstream the pressure required to open the upstream check valve).
- Page 5 2. Installation instructions 2.1 Installation The protection system must be assembled without forcing the inlet and outlet fittings Before installing the BA backflow preventer, check that: 3. Fit the funnel on the BA protection device. It is designed • The BA device must be easily accessible to allow inspection, to be connected to a pipe (e.g.
- Page 6 3. Nomenclature and sizing 1 - Casing 2 - Outlet drain holder 3 - Hex head screw 4 - Union nut 5 - Draining valve seat 6 - Discharge valve spring 7 - Discharge valve 8 - Upstream check valve 9 - Retainer 10 - Draining valve stem 11 - Downstream check valve...
- Page 7 (13). Reassembling the draining valve seat (5) and the spring (6). 3.4 Repair kits Repair kits are available and make it possible to replace the specific defective part on the BA 009MC backflow preventer Max.
- Page 8 Repair kits for BA 009MC Backflow Preventer Complete kit Draining valve assembly (A), First check module (B), Second check module (C), Draining valve seat (cover) (D), Draining valve seat (body) (E) 60-65 2"1/2 2231722MCK 3" 2231822MCK 4" 2232300MCK 2232400MCK 1500 6"...
- Page 9 Indice Informazioni generali Note generali Campi di applicazione Caratteristiche tecniche Norme - Omologazione 1. Principio di funzionamento 1.1 Principi di funzionamento 1.2 Malfunzionamenti 2. Istruzioni per l’installazione 2.1 Installazione 2.2 Messa in servizio 2.3 Messa in acqua 3. Nomi dei componenti e dimensionamento 3.1 Kit di controllo 3.2 Istruzioni di montaggio/smontaggio 3.3 Istruzioni per il rimontaggio...
- Page 10 1. Principio di funzionamento Note generali Progettato per proteggere le reti di distribuzione di acqua potabile dal riflusso di fluidi pericolosi fino alla categoria 4, in Il disconnettore a zona di pressione ridotta controllabile è conformità alla normativa NF EN 1717. costituito da: •...
- Page 11 1.1 Principi di funzionamento CONDIZIONI CORRETTE DI FLUSSO > MESSA IN ARRESTO DELLA PORTATA > ARRESTO DEL FLUSSO ACQUA / AVVIO DEL FLUSSO Le due valvole di ritegno sono chiuse. La valvola di scarico Le due valvole di ritegno sono aperte. La valvola di scarico è...
- Page 12 2. Istruzioni per l’installazione Montare il dispositivo di protezione senza forzare gli attacchi 2.1 Installazione di entrata e uscita. Prima di installare il disconnettore BA, verificare che siano 3. Montare l’imbuto sul dispositivo di protezione BA. soddisfatti i seguenti requisiti: L’imbuto è...
- Page 13 3. Nomi dei componenti e dimensionamento Elenco componenti 1 - Corpo 2 - Imbuto di scarico 3 - Vite a testa esagonale 4 - Dado girevole 5 - Sede valvola di scarico 6 - Molla valvola di scarico 7 - Valvola di scarico 8 - Valvola di ritegno a monte 9 - Fermo 10 - Stelo valvola di scarico...
- Page 14 (13). Rimontare la sede della valvola di scarico (5) e la molla (6). 3.4 Kit di riparazione Sono disponibili kit di riparazione per sostituire gli specifici componenti difettosi dei disconnettori BA 009MC. Coppie di serraggio max.
- Page 15 Kit di riparazione per disconnettore BA 009MC Kit completo Modulo valvola di scarico (A), Modulo prima valvola di ritegno (B), Modulo seconda valvola di ritegno (C), Modulo cappello completo (D), Kit scarico (E) 60-65 2"1/2 2231722MCK 3" 2231822MCK 4" 2232300MCK...
-
Page 16: Table Of Contents
Table des matières Informations générales Généralités Domaines d’application Caractéristiques techniques Normes et homologation 1. Principe de fonctionnement 1.1 Principe de fonctionnement 1.2 Incidents 2. Instructions d'installation 2.1 Installation 2.2 Mise en service 2.3 Mise en eau 3. Nomenclature et dimensionnement 3.1 Appareillage de contrôle 3.2 Instructions de montage/démontage 3.3 Instructions de remontage... -
Page 17: Généralités
1. Principe de fonctionnement Généralités Destiné à la protection des réseaux d’eau potable contre les retours de fluides de risque jusqu’à catégorie 4 suivant la Le disconnecteur à zone de pression réduite contrôlable norme NF EN 1717. comprend : • trois zones : amont, intermédiaire et aval, chacune équipée Le dispositif est prévu pour empêcher tous retours d’eau d’un appareil de mesure de la pression. -
Page 18: Principe De Fonctionnement
1.1 Principe de fonctionnement EN DÉBIT > MISE EAU / PUISAGE ARRÊT DU DÉBIT > ARRÊT DU PUISAGE Les 2 clapets sont ouverts. La soupape d’évacuation est Les 2 clapets sont fermés. La soupape d’évacuation est fermée (effort de fermeture inférieur à l’effort d’ouverture fermée sous l’action de la pression différentielle s’exerçant du clapet amont). -
Page 19: Instructions D'installation
Respecter le schéma d’installation ci-dessous : Plafond, voûte, poutre... Celling, vault, beam... Passage : distance Passage : adaptée aux opérations distance adapted to maintenance operations de maintenance Ensemble de protection BA 009MC Distribution Arrivée Internal Watter Distribution intérieure ØF supply alimentation inlet d’eau... -
Page 20: Nomenclature Et Dimensionnement
3. Nomenclature et dimensionnement Légende 1 - Corps 2 - Entonnoir 3 - Vis à tête hexagonale 4 - Écrou tournant 5 - Siège de la soupape 6 - Ressort de la soupape d’évacuation 7 - Soupape d’évacuation 8 - Clapet de non-retour amont 9 - Dispositif de fixation 10 - Axe de la soupape 11 - Clapet de non-retour aval... -
Page 21: Instructions De Remontage
(13). Remonter le siège de la soupape d’évacuation (5) et le ressort (6). 3.4 Kits de réparation Des kits de réparation sont disponibles et permettent le remplacement spécifique de la fonction défectueuse sur le disconnec- teur type BA 009MC. Couples max. -
Page 22: Recherche Des Pannes
Kits de réparation pour le disconnecteur BA 009MC Kit complet Module soupape d’évacuation (A), Module 1 clapet de non-retour (B), Module 2 clapet de non-retour (C), Module chapeau complet (D), Module chapeau complet (E) 60-65 2"1/2 2231722MCK 3" 2231822MCK 4"... - Page 23 Inhoud Algemene informatie Algemeen Toepassingsgebieden Technische kenmerken Normen - Goedkeuring 1. Werkingsprincipe 1.1 Werkingsprincipes 1.2 Storingen 2. Installatie-instructie 2.1 Installatie 2.2 Inbedrijfstelling 2.3 Waterinlaat 3. Nomenclatuur en dimensionering 3.1 Testkit 3.2 Montage-/demontageinstructies 3.3 Instructies voor hermontage 3.4 Reparatiekits 4. Probleemoplossing...
- Page 24 1. Werkingsprincipe Algemeen Ontworpen om drinkwaternetten te beschermen tegen terugstroming van risicovloeistoffen tot categorie 4 De terugstroombeveiliging met controleerbare gereduceerde overeenkomstig NF EN1717. drukzone bestaat uit: • drie zones: bovenstrooms, tussenkamer en Dit apparaat dient ter voorkoming van het terugstromen benedenstrooms, elk uitgerust met een drukmeetpunt.
- Page 25 1.1 Werkingsprincipes DOORSTROMING > WATERINLAAT / START AFNAME GEEN DOORSTROMING > STOP AFNAME De twee keerkleppen zijn geopend. De afvoerklep is De twee keerkleppen zijn gesloten. De afvoerklep is gesloten (de sluitdruk is lager dan de openingsdruk van gesloten (omdat de druk die dient om hem te sluiten lager de bovenstroomse keerklep).
- Page 26 • Stroomafwaarts: een type Socla of gelijkwaardige vlinderklep. Volg het onderstaande installatieschema: Plafond, gewelf, balk, enz. Celling, vault, beam... Doorgang: geschikte afstand voor Passage : onderhoudswerkzaamheden distance adapted to maintenance operations Beschermingsset BA 009MC ØF Interne verdeling Inlaat Internal Watter Distribution waterleiding supply inlet...
- Page 27 3. Nomenclatuur en dimensionering Legenda 1 - Huis 2 - Afvoertrechter 3 - Zeskantbout 4 - Wartelmoer 5 - Zitting afvoerklep 6 - Veer afvoerklep 7 - Afvoerklep 8 - Bovenstroomste keerklep 9 - Borg 10 - Drijfstang afvoerklep AFVOERKLEPGROEP A 11 - Benedenstroomse keerklep 12 - Membraanschijf 13 - Veiligheidsafdichting...
- Page 28 Vergeet niet de twee veiligheidsafdichtingen (13) weer aan te brengen. Hermontage van de afvoerklepzitting (5) en de veer (6). 3.4 Reparatiekits Er zijn reparatiekits beschikbaar waarmee het specifieke defecte onderdeel op de BA 009MC terugstroombeveiliging kan worden vervangen Max.
- Page 29 Reparatiekits voor BA 009MC terugstroombeveiliging Volledige kit Afvoerklepmodule (A), Module eerste keerklep (B), Module tweede keerklep (C), Module volledig deksel (D), Afvoerkit (E) 60-65 2"1/2 2231722MCK 2231822MCK 3" 4" 2232300MCK 1500 6" 2232400MCK 8" 2232500MCK 10" 2232600MCK 4. Probleemoplossing PROBLEEM...
- Page 30 Inhaltsverzeichnis Allgemeine Informationen Allgemeines Anwendungsbereiche Technische Daten Normen - Zulassung 1. Funktionsprinzip 1.1 Funktionsprinzip 1.2 Störungen 2. Installationsanleitungen 2.1 Installation 2.2 Inbetriebnahme 2.3 Wassereinleitung 3. Bezeichnung der Teile und Dimensionierung 3.1 Prüfset 3.2 Einbau-/Ausbauanleitungen 3.3 Anleitungen zum Wiedereinbau 3.4 Reparatursatz 4.
-
Page 31: Allgemeines
1. Funktionsprinzip Allgemeines Entwickelt für den Schutz von Trinkwasserversorgungsnetzen vor dem Rückfluss gefährlicher Flüssigkeiten (bis Kategorie 4 Der Systemtrenner mit kontrollierbarer druckreduzierter Zone nach der Norm NF EN1717 zugelassen). umfasst: • drei Zonen (Vor-, Mittel- und Ausgangskammer) mit jeweils Diese Vorrichtung verhindert den Rückfluss von einem Prüfstutzen;... -
Page 32: Funktionsprinzip
1.1 Funktionsprinzip KORREKTE DURCHFLUSSVERHÄLTNISSE > TRENNSTELLUNG > KEIN DURCHFLUSS DURCHFLUSSSTELLUNG Die beiden Rückschlagventile sind geschlossen. Das Die beiden Rückschlagventile sind geöffnet. Das Ablassventil ist geschlossen (der Schließdruck ist Ablassventil ist geschlossen (der Schließdruck ist niedriger als der Öffnungsdruck des eingangsseitigen niedriger als der Öffnungsdruck des eingangsseitigen Rückschlagventils). -
Page 33: Installationsanleitungen
Socla oder ein gleichwertiges Modell. Das folgende Installationsschema beachten: Decke, Gewölbe, Träger usw. Celling, vault, beam... Durchgang: Abstand je Passage : nach Wartungsarbeiten distance adapted to maintenance operations Systemtrenner BA 009MC Interne Verteilung Zulauf Internal Watter Distribution ØF Wasserversorgung supply inlet Art.-Nr... -
Page 34: Bezeichnung Der Teile Und Dimensionierung
3. Bezeichnung der Teile und Dimensionierung Teil 1 - Gehäuse 2 - Ablauftrichter 3 - Sechskantschraube 4 - Überwurfmutter 5 - Ablassventilsitz 6 - Ablassventilfeder 7 - Ablassventil 8 - Eingangsseitiges Rückschlagventil 9 - Halter 10 - Ablassventilkegel BAUGRUPPE ABLASSVENTIL A 11 - Ausgangsseitiges Rückschlagventil 12 - Membranscheibe 13 - Sicherheitsdichtung... -
Page 35: Anleitungen Zum Wiedereinbau
- Hinweis: Der eingangsseitige Sitz ist mit einer Aussparung auf der Außenseite versehen, die im unteren Bereich des Gehäuses positioniert werden muss. Die beiden Sicherheitsdichtungen (13) ersetzen. Den Ablassventilsitz (5) und den Feder (6) wiederein- bauen. 3.4 Reparatursatz Für den Austausch von fehlerhaften Bauteilen am Systemtrenner BA 009MC sind spezielle Reparatursätze erhältlich. Max. zulässige Drehmomente * ”... -
Page 36: Probleme Und Störungen
Reparatursätze für Systemtrenner BA 009MC Komplettsatz Ablassventilmodul (A), Erstes Rückschlagventilmodul (B), Zweites Rückschlagventilmodul (C), Vollständiges Gehäusemodul (D), Abflusssatz (E) 60-65 2"1/2 2231722MCK 3" 2231822MCK 4" 2232300MCK 1500 6" 2232400MCK 2232500MCK 8" 10" 2232600MCK 4. Probleme und Störungen PROBLEM MÖGLICHE URSACHE MASSNAHME 1. - Page 37 Índice Información general Descripción general Campos de aplicación Características técnicas Normas y aprobaciones 1. Principio de funcionamiento 1.1 Principios de funcionamiento 1.2 Fallos de funcionamiento 2. Instrucciones de instalación 2.1 Instalación 2.2 Puesta en función 2.3 Llenado de agua 3. Nomenclatura y dimensionamiento 3.1 Juego de prueba 3.2 Instrucciones de montaje/desmontaje 3.3 Instrucciones de remontaje...
- Page 38 1. Principio de funcionamiento Descripción general El desconector está diseñado para proteger las redes de distribución del agua potable contra el reflujo de fluidos El desconector con zona de presión reducida controlable se peligrosos (clasificados hasta la categoría 4 de acuerdo con la compone de: norma NF EN1717).
- Page 39 1.1 Principios de funcionamiento CONDICIONES CORRECTAS DE FLUJO > LLENADO PARADA DEL CAUDAL > PARADA DEL FLUJO DE AGUA / ACTIVACIÓN DEL FLUJO Las dos válvulas de retención están cerradas. La válvula Las dos válvulas de retención están abiertas. La válvula de descarga está...
- Page 40 Respete el diagrama de instalación que se expone a continuación: Techo, bóveda, viga, etc. Celling, vault, beam... Paso: distancia adaptada a las operaciones de Passage : mantenimiento distance adapted to maintenance operations Desconectores BA 009MC Distribución Entrada Internal Watter Distribution interna ØH suministro de supply...
- Page 41 3. Nomenclatura y dimensionamiento Descripción 1 - Cuerpo 2 - Embudo de descarga 3 - Tornillo de cabeza hexagonal 4 - Tuerca de acoplamiento 5 - Asiento de la válvula de descarga 6 - Muelle de la válvula de descarga 7 - Válvula de descarga 8 - Válvula de retención aguas arriba 9 - Retén...
- Page 42 (13). Remontaje del asiento de la válvula de descarga (5) y del muelle (6). 3.4 Juegos de reparación Se encuentran disponibles juegos de reparación que permiten sustituir los componentes defectuosos específicos del desconector BA 009MC Pares de torsión máx.
- Page 43 Juegos de reparación para el desconector BA 009MC Juego completo Módulo válvula de descarga (A), Módulo primera válvula de retención (B), Módulo segunda válvula de retención (C), Módulo tapa completa (D), Juego de drenaje (E) 60-65 2"1/2 2231722MCK 2231822MCK 3"...
- Page 44 Оглавление Общие сведения Общие сведения Область применения Технические характеристики Стандарты - Утверждения 1. Принцип работы 1.1 Основы работы 1.2 Сбои 2. Указания по монтажу 2.1 Монтаж 2.2 Работы по вводу в действие 2.3 Забор воды 3. Номенклатура и размеры 3.1 Комплект для тестирования 3.2 Указания...
-
Page 45: Общие Сведения
1. Принцип работы Общие сведения Предназначено для защиты сетей хозяйственно- питьевого водоснабжения от обратного потока опасных Прерыватель обратного потока с зоной регулируемого жидкостей до категории 4 согласно европейской норме понижения давления состоит из следующих частей: NF EN 1717. • три зоны: входная, промежуточная, выходная камера, в... -
Page 46: Основы Работы
1.1 Основы работы НАДЛЕЖАЩИЕ УСЛОВИЯ ПОТОКА > ЗАБОР ПРЕКРАЩЕНИЕ ПОДАЧИПРЕРЫВАНИЕ ПОТОКА ВОДЫ/ПОДАЧА ПОТОКА Два обратных клапана закрыты. Сливной клапан Два обратных клапана открыты. Сливной клапан закрыт (ввиду того, что давление, необходимое закрыт (давление закрытия ниже давления открытия для его закрытия, ниже... -
Page 47: Монтаж
Придерживаться следующей ниже схемы монтажа: Потолок, свод, балка и т.д. Celling, vault, beam... Проход: расстояние, Passage : пригодное для работ distance adapted to maintenance operations по техобслуживанию Комплект защиты BA 009MC Внутреннее Internal Вход воды Watter распределение Distribution ØF supply inlet Обозначение... -
Page 48: Номенклатура И Размеры
3. Номенклатура и размеры Условные обозначения 1 - Корпус 2 - Сливная воронка 3 - Винт с шестигранной головкой 4 - Соединительная гайка 5 - Седло сливного клапана 6 - Пружина сливного клапана 7 - Сливной клапан 8 - Обратный клапан на входе 9 - Фиксатор... -
Page 49: Указания По Восстановлению
корпуса. Не забыть заменить два предохранительных уплотнения (13). Повторно установить седло (5) и пружину (6) сливного клапана. 3.4 Комплекты для ремонта Имеются в наличии комплекты для ремонта, которые позволяют заменить дефектные части на прерывателе обратного потока BA 009MC . Макс. допустимые крутящие... -
Page 50: Поиск Неисправностей
Ремонтные комплекты для прерывателя обратного потока BA 009MC Полный комплект Модуль сливного клапана (A), Модуль первого обратного клапана (B), Модуль второго обратного клапана (C), Комплектный модуль крышки (D), Комплект для слива (E) 60-65 2"1/2 2231722MCK 2231822MCK 3" 4" 2232300MCK 1500 6"... - Page 51 Spis treści Informacje ogólne Informacje ogólne Obszary zastosowań Charakterystyka techniczna Normy i zatwierdzenia 1. Działanie 1.1 Działanie 1.2 Nieprawidłowe działanie 2. Instrukcje instalacji 2.1 Instalacja 2.2 Uruchomienie 2.3 Napełnianie wodą 3. Nomenklatura i wymiary 3.1 Zestaw testowy 3.2 Instrukcje montażu/demontażu 3.3 Instrukcje ponownego montażu 3.4 Zestawy naprawcze 4.
- Page 52 1. Działanie Informacje ogólne Urządzenie zostało zaprojektowane w celu zabezpieczenia sieci wodociągowych przed występowaniem przepływów Izolatory przepływów zwrotnych z weryfikowalnymi strefami zwrotnych cieczy kategorii 4, zgodnie z normą NF EN1717. obniżonego ciśnienia obejmują: • trzy strefy: górną, pośrednią i dolną, z których każda jest Ma na celu zapobieganie cofaniu się...
- Page 53 1.1 Działanie PRAWIDŁOWE WARUNKI PRZEPŁYWU > WLOT ZATRZYMANIE STRUMIENIA > ZATRZYMANIE WODY / URUCHOMIENIE PRZEPŁYWU PRZEPŁYWU Oba zawory zwrotne są otwarte. Zawór upustowy jest Oba zawory zwrotne są zamknięte. Zawór upustowy jest zamknięty (ciśnienie zamykania jest niższe od ciśnienia zamknięty (ponieważ ciśnienie zamykania jest niższe otwierania zaworu zwrotnego w strefie wlotowej).
- Page 54 Przestrzegać poniższego schematu instalacji: Sufit, sklepienie, belka itp. Celling, vault, beam... Przejście: przestrzeń konieczna do wykonania Passage : czynności konserwacyjnych distance adapted to maintenance operations Zestaw zabezpieczający BA 009MC Dystrybucja Wlot wody Internal Watter Distribution wewnętrzna ØF supply inlet...
- Page 55 3. Nomenklatura i wymiary Klucz 1 - Obudowa 2 - Uchwyt odpływu 3 - Śruba z łbem sześciokątnym 4 - Nakrętka łącząca 5 - Gniazdo zaworu spustowego 6 - Sprężyna zaworu bezpieczeństwa 7 - Zawór bezpieczeństwa 8 - Zawór zwrotny przed urządzeniem 9 - Element ustalający 10 - Trzpień...
- Page 56 Nie zapomnieć wymienić dwóch uszczelek zabezpieczających (13). Ponowny montaż gniazda zaworu spustowego (5) i sprężyny (6). 3.4 Zestawy naprawcze Dostępne są zestawy naprawcze, które umożliwiają wymianę określonej uszkodzonej części w izolatorze przepływów zwrot- nych BA 009MC Maks. dopuszc- zalne...
- Page 57 Zestawy naprawcze do izolatora przepływów zwrotnych BA 009MC Kompletny zestaw Moduł zaworu upustowego (A), Moduł pierwszego zaworu zwrotnego (B), Moduł drugiego zaworu zwrot- nego (C), Kompletny moduł pokrywy (D), Zestaw odpływowy (E) 60-65 2"1/2 2231722MCK 3" 2231822MCK 4" 2232300MCK 2232400MCK 1500 6"...
- Page 58 Indholdsfortegnelse Generelle oplysninger Generelt Anvendelsesområder Tekniske specifikationer Standarder - godkendelse 1. Driftsprincip 1.1 Driftsprincipper 1.2 Fejlfunktioner 2. Installationsanvisninger 2.1 Installation 2.2 Idriftsættelse 2.3 Påfyldning af vand 3. Signaturforklaring og dimensionering 3.1 Testsæt 3.2 Monterings-/afmonteringsanvisninger 3.3 Genmonteringsanvisninger 3.4 Reparationssæt 4. Fejlfinding...
- Page 59 1. Driftsprincip Generelt Designet til at beskytte drikkevandsforsyningsnet mod tilbagestrømning af farlige væsker op til kategori 4 i henhold til Anordningen, der hindrer tilbagestrømning, med verificérbar, NF EN1717. reduceret trykzone omfatter: • tre zoner: opstrøms, mellemliggende og nedstrøms, alle Anordningen er designet til at hindre tilbagestrømning af udstyret med en trykmåleenhed.
- Page 60 1.1 Driftsprincipper KORREKTE FLOWBETINGELSER > VANDFYLDNING FLOWSTANDSNING > STOP / START PÅ GENNEMSTRØMNING GENNEMSTRØMNING De to kontraventiler er åbne. Drænventilen er lukket De to kontraventiler er lukkede. Drænventilen er lukket (da (lukketrykket mindre åbningstrykket det nødvendige tryk til lukning er mindre end det krævede kontraventilen opstrøms).
- Page 61 • Nedstrøms, en type SOCLA eller tilsvarende spjældventil. Følg installationsskemaet nedenfor: Loft, loftsbue, loftsbjælke m.m. Celling, vault, beam... Passage: Passage : afstand tilpasset distance adapted to maintenance operations vedligeholdelsesarbejdet Beskyttelsessæt BA 009MC Intern fordeling Vandforsyningsindløb Internal Watter Distribution ØF supply inlet 2231722MCK 247,34 0,5 min.
- Page 62 3. Signaturforklaring og dimensionering Betegnelse 1 - Foringsrør 2 - Udløbets drænholder 3 - Sekskantskrue 4 - Samlemøtrik 5 - Drænventilsæde 6 - Aftapningsventilfjeder 7 - Aftapningsventil 8 - Opstrøms kontraventil 9 - Holder 10 - Drænventilstamme DRÆNVENTILENHED A 11 - Nedstrøms kontraventil 12 - Membranskive 13 - Sikkerhedstætning 14 - Drænventilhoved...
- Page 63 • Bemærk: Sædet opstrøms er udstyret med en udvendig not, der skal placeres forneden på huset. Husk at udskifte de to sikker- hedstætninger (13). Genmontering af drænventilens sæde (5) og fjederen (6). 3.4 Reparationssæt Der kan fås reparationssæt, der gør det muligt at udskifte den bestemte, defekte del på BA 009MC anordningen, der hindrer tilbagestrømning Maks.
- Page 64 Reparationssæt til BA 009MC-anordning, der hindrer tilbagestrømning Komplet sæt Drænventilmodul (A), Første kontraventilmodul (B), Anden kontraventilmodul (C), Komplet dækselmodul (D), Drænsæt (E) 60-65 2"1/2 2231722MCK 2231822MCK 3" 4" 2232300MCK 1500 6" 2232400MCK 8" 2232500MCK 10" 2232600MCK 4. Fejlfinding PROBLEM MULIG ÅRSAG BRUGERHANDLING 1.
- Page 65 Innehållsförteckning Allmän information Allmänt Tillämpningsområden Tekniska specifikationer Standarder - Godkännande 1. Driftprincip 1.1 Driftprinciper 1.2 Felfunktioner 2. Installationsanvisningar 2.1 Installation 2.2 Idrifttagande 2.3 Påfyllning med vatten 3. Nomenklatur och dimensionering 3.1 Testsats 3.2 Monterings-/nedmonteringsanvisningar 3.3 Återmonteringsanvisningar 3.4 Reparationssatser 4. Felsökning...
- Page 66 1. Driftprincip Allmänt Utformat för att skydda dricksvattennätet mot återströmning av vätska som medför hälsorisk upp till kategori 4 enligt NF Återströmningsskyddet med kontrollerbar zon med reducerat EN 1717. tryck inkluderar: • tre zoner: zon uppströms, mellanliggande zon och Anordningen är utformad för att förebygga återströmning av zon nedströms där varje zon är utrustad med en förorenat vatten i dricksvattennätet på...
- Page 67 1.1 Driftprinciper NORMALA FLÖDESFÖRHÅLLANDEN > PÅFYLLNING/ INGA FLÖDESFÖRHÅLLANDEN > FLÖDET AVBRYTS FLÖDESSTART De två kontrollventilerna stängs. Tryckutjämningsventilen De två kontrollventilerna öppnas. Tryckutjämningsventilen stängs (eftersom det tryck som krävs för stängningen är stängs (stängningstrycket är lägre än öppningstrycket lägre än trycket som krävs för att öppna kontrollventilen hos kontrollventilen uppströms).
- Page 68 • Nedströms: en SOCLA-typ eller en likvärdig vridspjällsventil. Följ installationsschemat nedan: Innertak, valv, balk... Celling, vault, beam... Passage: avstånd anpassat för underhållsingrepp Passage : distance adapted to maintenance operations Uppsättning av skydd BA 009MC Invändig Vattenförsörjningsinlopp Internal Watter Distribution distribution ØF supply inlet REF.
- Page 69 3. Nomenklatur och dimensionering Teckenförklaring 1 - Hölje 2 - Hållare för tömningsutlopp 3 - Sexkantskruv 4 - Kopplingsmutter 5 - Tryckutjämningsventilens säte 6 - Avtappningsventilens fjäder 7 - Avtappningsventil 8 - Kontrollventil uppströms 9 - Hållare 10 - Tryckutjämningsventilens skaft 11 - Kontrollventil nedströms TRYCKUTJÄMNINGSVENTILENHET A 12 - Membranets skiva...
- Page 70 • Anmärkning: sätet uppströms har en utvändig skåra som ska placeras i den nedre delen av stommen. Glöm inte bort att byta ut de två säkerhetstätningarna (13). Återmontering av tryckutjämningsventilens säte (5) och fjäder (6). 3.4 Reparationssatser Reparationssatser finns tillgängliga och gör det möjligt att byta ut den specifika defekta delen på BA 009MC-återströmningsskyddet. Max. godtagbara moment * ”...
- Page 71 Reparationssatser för återströmningsskydd BA 009MC Komplett sats Tryckutjämningsventilmodul (A), Första kontroll av ventilmodul (B), Andra kontroll av ventilmodul (C), Komplett lock för modul (D), Tömningssats (E) 2231722MCK 60-65 2"1/2 3" 2231822MCK 4" 2232300MCK 1500 6" 2232400MCK 8" 2232500MCK 10" 2232600MCK 4.
- Page 72 Los productos Watts se someten a pruebas minuciosas. La garantía cubre únicamente la susti- tución o - a total discreción de WATTS - la reparación gratuita de los componentes de los bienes Produkterna från Watts testas grundligt. Den nämnda garantin täcker endast utbyte eller (efter...
- Page 73 WATTS INDUSTRIES France 1590 avenue d’Orange • CS 10101 Sorgues 84275 VEDENE CEDEX • France Tél. +33 (0)4 90 33 28 28 • Fax +33 (0)4 90 33 28 39 contact@wattswater.com • www.wattswater.fr W949000724_01A / BABM-IM-FR-S-FR-03-22-Rev.0 © 2022 Watts...
