nader NDM5-160 Series Operation Instructions Manual page 10

第 页 共 25 页
10
Page 2 of 24
文件编号 版次 实施日期
第 0 版
NDT2920020
Version 20141212
File Edition Implementa
0
Number Number tion Date

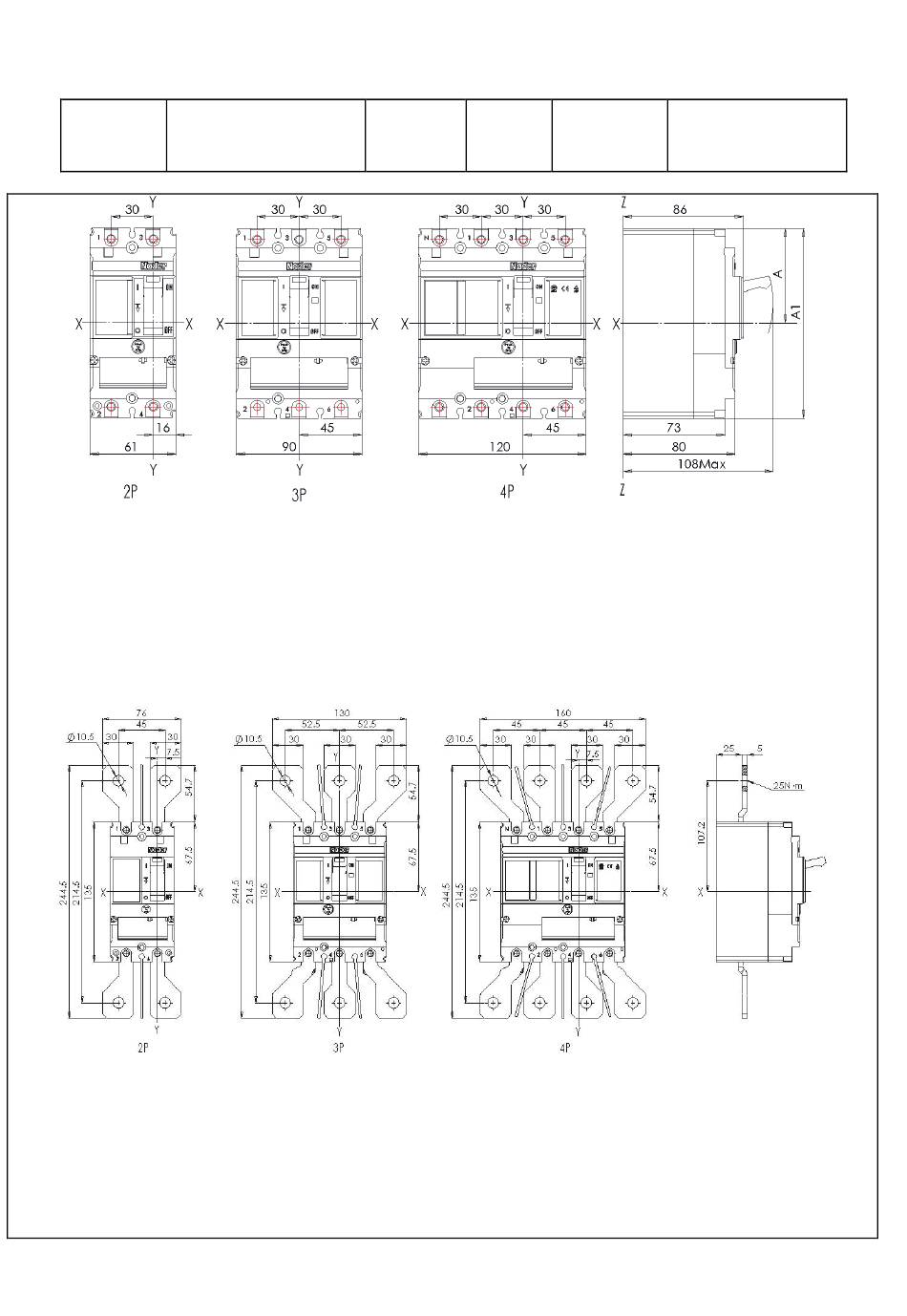

图 4/Diagram 4
注明/Note：铜排板前接线产品尺寸/Dimension of copper bar front-panel wiring product：A=67.5，A1=135；
电缆板前接线产品尺寸/Dimension of cable front-panel wiring product：A=77.5，A1=155。
8.1.2 板前加长扩展接线产品外形尺寸（见图 5）/External dimension of front-panel elongated wiring product(See
Diagram 5)
图 5/Diagram 5
8.2 安装尺寸 /Installation Dimensions
8.2.1 安装在底板上（见图 6）/Installed on baseboard (See Diagram 6)
