1.24

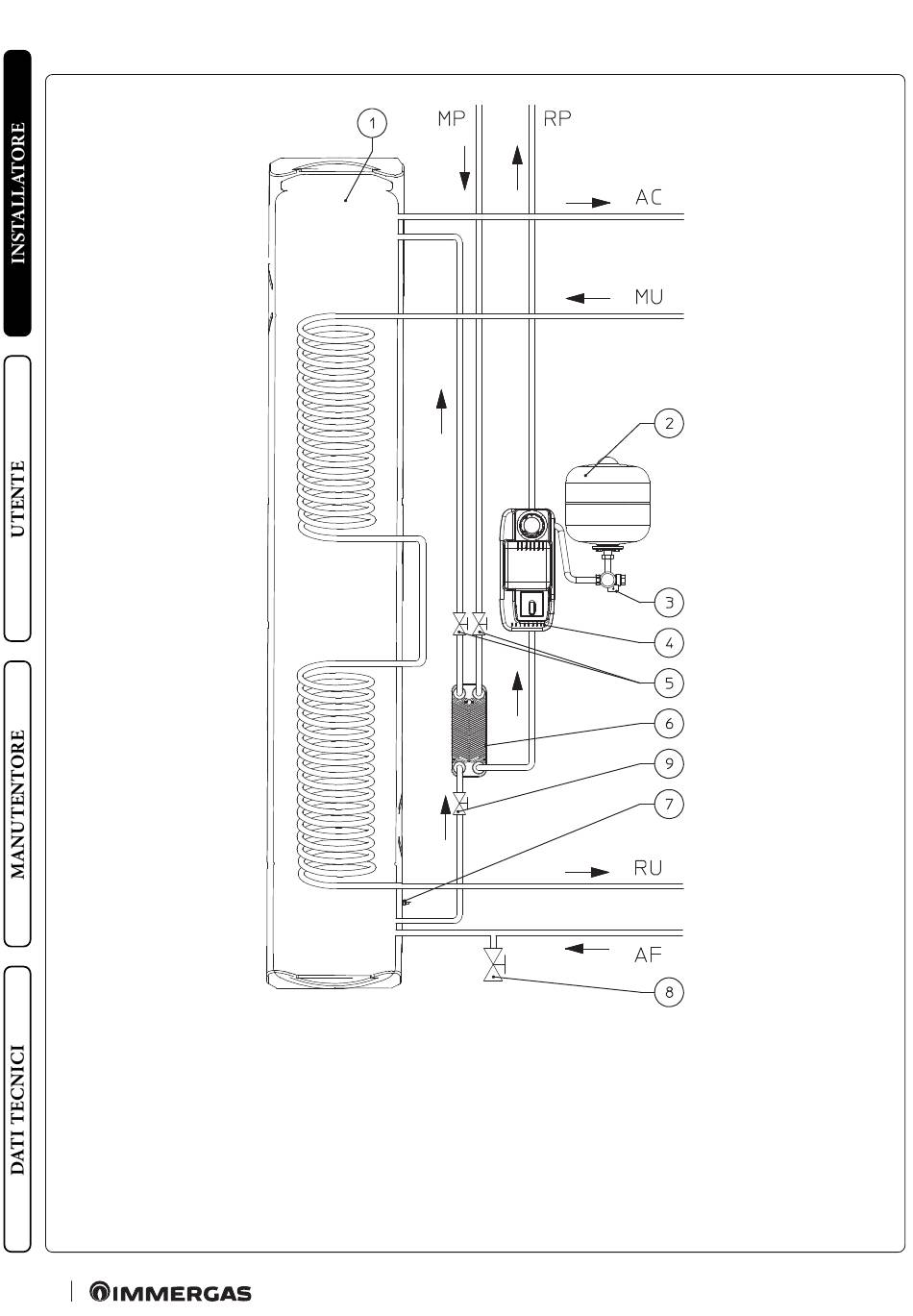

SCHEMA IDRAULICO KIT ABBINAMENTO IMPIANTO SOLARE TERMICO (OPTIONAL).
55
50
Legenda:
1 - Unità Bollitore
2 - Vaso espansione solare
3 - Gruppo valvola di sicurezza 6
bar
4 - Gruppo di circolazione solare
5 - Rubinetto di intercettazione
6 - Scambiatore a piastre
7 - Sonda bollitore solare
8 - Rubinetto di svuotamento
9 - Rubinetto con filtro
AC - Uscita acqua calda sanitaria
AF - Entrata acqua fredda sanitaria
MU - Mandata unità bollitore
RU - Ritorno unità bollitore
MP - Mandata da pannelli solari
RP - Ritorno a pannelli solari
