UniPOS FD 7160 Instruction Manual

ПОЖАРОИЗВЕСТИТЕЛ ТОЧКОВ
ОПТИЧНО-ДИМЕН И ТОПЛИНЕН
АДРЕСИРУЕМ
ПАСПОРТ 05-7160-10-20
ОБЩО ОПИСАНИЕ
Пожароизвестителят е предназначен за откриване на пожар в ранния стадий на неговото развитие по
концентрацията на дим или при скорост на нарастване на температурата, по-голяма от зададената или
при превишаване на определена максимална температура на охраняваната среда. Принципът на работа
на оптичната част на пожароизвестителя се основава на разсейването на инфрачервени лъчи от
частиците дим, попаднали в оптичната камера. Принципът на работа на термичната му част се основава
на изменение на омическото съпротивление на термистор при промяна на околната температура.
Чувствителността на дим и температурният клас се задават програмно от пожароизвестителната
централа IFS 7002 по специализирания протокол за обмен на информация UniTALK. В
пожароизвестителя има вграден изолатор на късо съединение. FD7160 се монтира на основа 7100.

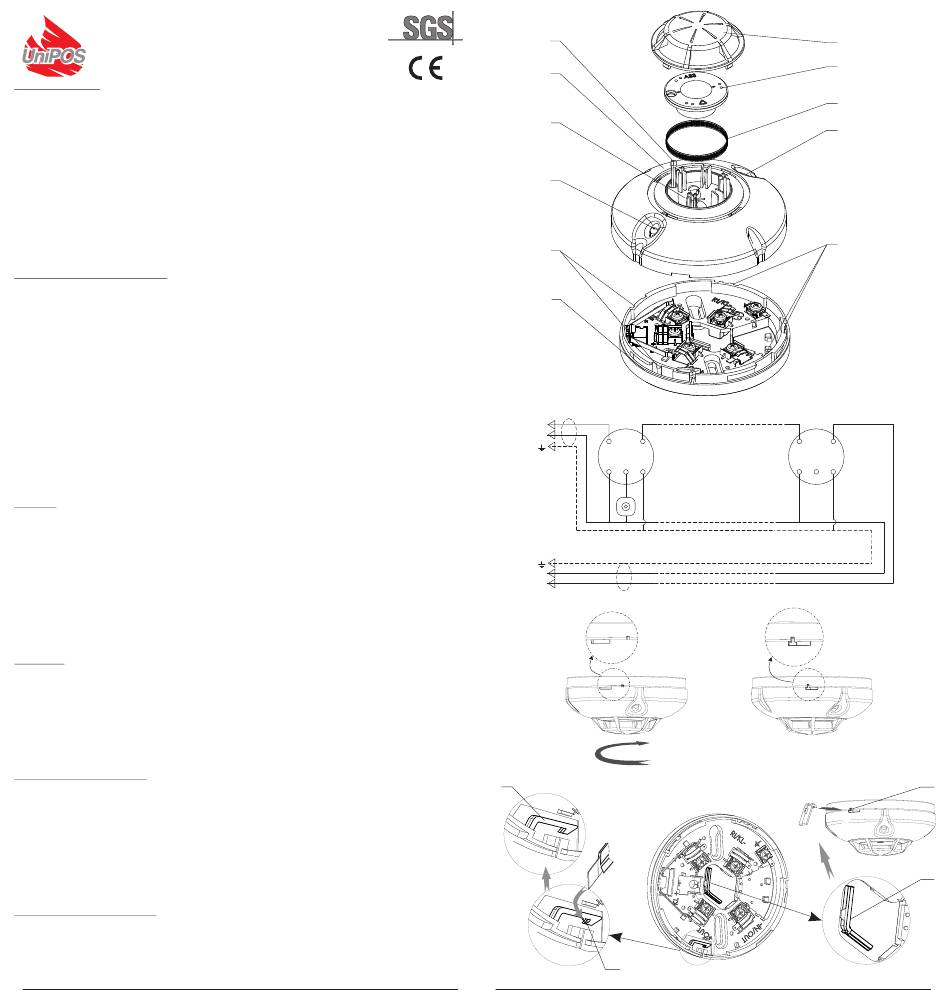

Пожароизвестителят (фиг.1) се състои от печатна платка, оптична камера (поз.4) и термистор (поз.9),
монтирани в пластмасов корпус (поз.5).
Двата светодиода (поз.3) позволяват видимост на 360° и дават информация за състояния:
-Покой - двата светодиода светват кратковременно през 16s;
-Тревога - двата светодиода светят непрекъснато;
-Повреда (задействан изолатор) - двата светодиода светват кратковременно с честота 1 Hz;
-Повреда (късо съединение в изхода за изнесен сигнализатор или замърсена камера) - двата
светодиода светват кратковременно с честота 2 Hz.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Захранващо напрежение
Консумиран ток в състояние "Покой"
Консумиран ток в състояние "Тревога"
Ток в състояние "Тревога" от изход RI/KL
Време за установяване в състояние "Покой"
след включване на токозахранването
Време за нулиране
Време за установяване след нулиране
Температурен клас
Чувствителност на дим
Охранявана площ
Височина на монтажа
Степен на защита
Работен температурен диапазон
Устойчивост на относителна влага
Габаритни размери с основа
Маса на пожароизвестителя с основа
Тип на свързващата основата линия
Сечение на свързващия проводник
МОНТАЖ
Пожароизвестителят се използва с основа тип 7100. Тя се доставя като отделно изделие и
предварително се закрепва на желаното място чрез дюбели и винтове. Електрическият монтаж на
необходимите за инсталацията компоненти се извършва по примерната схема на фиг.2. Препоръчва се
използването на кабелни накрайници. Не е необходимо да се вземат под внимание условните начала и
краища на контура.
Пожароизвестителят се поставя върху основата (фиг.1,поз.1) и се завърта по посока на часовниковата
стрелка до попадане в направляващите канали (фиг.1,поз.2). Завърта се до упор (фиг.3.1). Изрезите на
основата и корпуса трябва да съвпаднат (фиг.3.2).
Заключване на пожароизвестителя (фиг.4). Преди монтажа се отделя ключа (поз.3) от основата и се
изрязва реброто (поз.1) на заключващия палец (поз.2).
Сваляне на заключен към основата пожароизвестител. Ключът се поставя в изреза (поз.4) и се
притиска навътре, като същевременно пожароизвестителят се завърта обратно на часовниковата
стрелка. Ключът се изважда и завъртането на пожароизвестителя продължава в същата посока до
освобождаване от основата.
ТЕСТВАНЕ
Пожароизвестителят се тества след монтаж като част от пожароизвестителната система на обекта или
при извършване на техническо обслужване в следната последователност:
1.Подава се захранващо напрежение на пожароизвестителя от пожароизвестителния контур на централа
IFS 7002.
2.След като пожароизвестителят се установи в състояние "Покой", върху него се въздейства с тестер за
димни пожароизвестители за тестване на оптичната част или с топлинен тестер за тестване на
термичната част. За време не повече от 40s, пожароизвестителят трябва да се установи в състояние
"Тревога".
3.Подава се команда за нулиране от пожароизвестителната централа към тествания пожароизвестител.
Той трябва да се установи в състояние "Покой" и е готов за ново задействане след не повече от 40s.
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
Извършва се от оторизирано лице и включва следните дейности:
1.Външен оглед за видими механични повреди
2.Тестване в реални условия
3.*Профилактично почистване на замърсяване от прах
*Пожароизвестителят се сваля от основата. Сваля се капачката на корпуса (фиг.1,поз.6) чрез завъртане
до упор обратно на часовниковата стрелка. Изважда се капачката на оптичната камера (фиг.1,поз.7) и
мрежичката (фиг.1,поз.8). За капачката на оптичната камера и мрежичката се допуска използването на
миещ препарат, изплакване и подсушаване. Термисторът и камерата се почистват от прах с малка четка.
Задължително почистване се извършва, когато пожароизвестителят се установи в състояние
"Замърсена камера". В случай на ненавременно почистване, тя може да се замърси до степен,
непозволяваща по-нататъшна работа на пожароизвестителя, което ще бъде сигнализирано като
състояние "Тревога".
ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ
Гаранционният срок е 36 месеца от датата на продажбата.
Фирмата-производител гарантира нормалната работа на пожароизвестителя при условие, че са спазени
изискванията за експлоатация от настоящия паспорт. Фирмата-производител не носи гаранционни
задължения за неизправности, предизвикани от механични въздействия, използване на изделието не по
предназначение или при изменения и модификации, извършени след производството. Фирмата-
производител носи гаранционна отговорност само за повредите в пожароизвестителя, предизвикани по
вина на самата фирма.
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
FD 7160
ТИП
(15-30)V DC
не повече от 390 µA
(2±1) mA
(2±1) mA
до 40s
5s
до 40s
програмируем Р
A1R, A2R или BR (съгласно EN 54-5:2000)
съответства на EN 54-7:2000 + А1:2002
кръг с диаметър 10 m (съгласно EN 54-14)
до 8 m (съгласно EN 54-14)
IР 43
от минус 10°С до 55°С
(93±3)% при температура 40°С
Ø100 mm, h 52 mm
0,100 kg
двупроводна, едножичен или многожичен
изолиран, екраниран проводник
2
(0,8-2,5) mm
- ежемесечно
- ежемесечно
- на 6 месеца
9
051-7
5
4
3
2
1
+
-
IFS 7002
-
+
фиг.3.1/fig.3.1/рис.3.1
2
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
фиг.1/fig.1/рис.1
+OUT +IN
FD 7160
-IN/OUT
RI/KL
RI31/RI31S
фиг.2/fig.2/рис.2
фиг.3.2/fig.3.2/рис.3.2
1
фиг.4/fig.4/рис.4
6
7
8
3
2
+OUT
+IN
FD 7160
-IN/OUT
RI/KL
4
3
