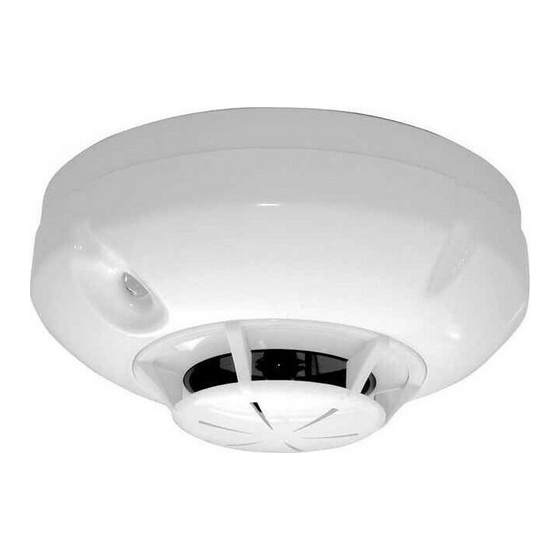

UniPOS EVPU FD 8010 Instruction Manual

ПОЖАРОИЗВЕСТИТЕЛ ТОЧКОВ
ТОПЛИНЕН МАКСИМАЛЕН
П
ОБЩО ОПИСАНИЕ
Пожароизвестителят е предназначен за откриване на пожар в ранния стадий на неговото
развитие, когато температурата на охраняваната среда превиши определена стойност.
Принципът на работа на пожароизвестителя се основава на изменение на омическото
съпротивление на термистор при промяна на околната температура. FD8010 се монтира на
основи серия 8000.

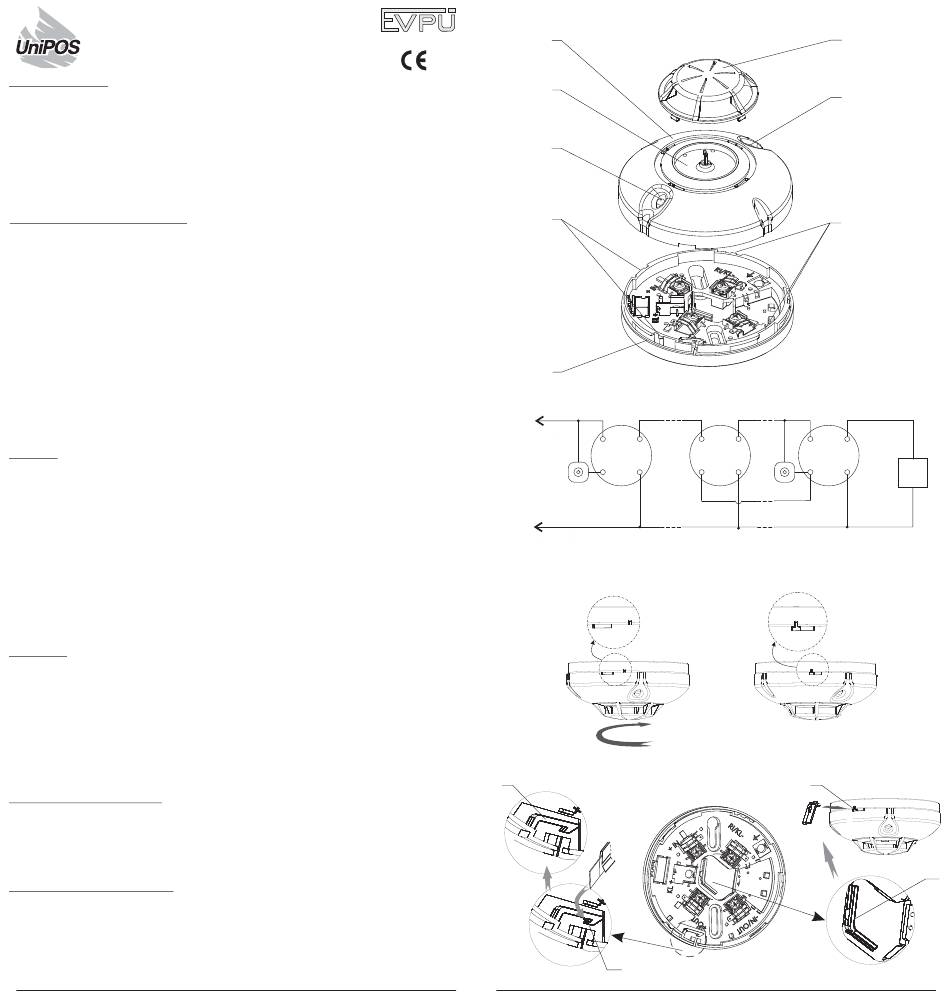

Пожароизвестителят (фиг.1) се състои от печатна платка и камера с термистор (поз.4),
монтирани в пластмасов корпус (поз.5).
Двата светодиода (поз.3) позволяват видимост на 360° и дават информация за състояния:
-Покой - светодиодите не светят;
-Тревога - светодиодите светят непрекъснато.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Захранващо напрежение
Консумиран ток в състояние "Покой"
Консумиран ток в състояние "Тревога"
- с основа тип 8000 или 8000D
- с основа тип 8000R, 8000DR или 8000L
Температурен клас
Охранявана площ
Височина на монтажа
Изход в състояние "Тревога" (клема RI/KL)
Степен на защита
Работен температурен диапазон
Устойчивост на относителна влага
Габаритни размери с основа
Тегло на пожароизвестителя с основа 8000
Тип на свързващата основата линия
Сечение на свързващия проводник
МОНТАЖ
Пожароизвестителят се използва с основи тип
8000R (с релеен изход), 8000DR (с Шотки диод и резистор 510
510 Ω) . Те се доставят като отделни изделия и предварително се закрепват на желаното
място чрез дюбели и винтове. Електрическият монтаж на необходимите за инсталацията
компоненти се извършва по примерната схема на
кабелни накрайници.
Пожароизвестителят се поставя върху основата (фиг.1,поз.1) и се завърта по посока на
часовниковата стрелка до попадане в направлявящите канали (фиг.1,поз.2). Завърта се до
упор (фиг.3.1). Изрезите на основата и корпуса трябва да съвпаднат (фиг.3.2).
Заключване на пожароизвестителя (фиг.4). Преди монтажа се отделя ключа (поз.3) от
основата и се изрязва реброто (поз.1) на заключващия палец (поз.2).
Сваляне на заключен към основата пожароизвестител. Ключът се поставя в изреза
(поз.4) и се притиска навътре, като същевременно пожароизвестителят се завърта обратно
на часовниковата стрелка. Ключът се изважда и завъртането на пожароизвестителя
продължава в същата посока до освобождаване от основата.
ТЕСТВАНЕ
Пожароизвестителят се тества след монтаж като част от пожароизвестителната система
на обекта или при извършване на техническо обслужване в следната последователност:
1.Подава се захранващо напрежение на пожароизвестителната линия, към която е свързан
тествания пожароизвестител, от пожароизвестителната централа или допълнителен
токоизточник 24V DC/0 1 А. ,
2.След една минута, използвайки топлинен тестер, се въздейства върху пожароизвести-
теля. Той трябва да се установи в състояние "Тревога" след не повече от 30s.
3.Прекъсва се кратковременно захранващото напрежение на пожароизвестителната линия,
към която е свързан тествания пожароизвестител или се подава команда за нулиране от
пожароизвестителната централа. Пожароизвестителят трябва да се установи в състояние
"Покой".
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
Извършва се от оторизирано лице и включва следните дейности:
1.Външен оглед за видими механични повреди
2.Тестване в реални условия
3.*Профилактично почистване на замърсяване от прах
*Пожароизвестителят се сваля от основата. Сваля се капачката на корпуса (фиг.1,поз.6).
Термисторът и камерата се почистват от прах с малка четка.
ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ
Гаранционният срок е 36 месеца от датата на продажбата.
Фирмата-производител гарантира нормалната работа на пожароизвестителя при условие,
че са спазени изискванията за експлоатация от настоящия паспорт.
Фирмата-производител не носи гаранционни задължения за неизправности, предизвикани
от механични въздействия, използване на изделието не по предназначение или при
изменения и модификации, извършени след производството. Фирмата-производител носи
гаранционна отговорност само за повредите в пожароизвестителя, предизвикани по вина на
самата фирма.
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
FD 8010
ТИП
АСПОРТ 4 801 -06-12 0 - 0
(1 -30)V DC 0
40 μA / 22,5V DC
8 mA/10V DC; 25mA/30VDC
18 mA/10V DC; 55mA/30V DC
А2S (съгласно EN 54-5:2000)
или BS
кръг с диаметър 10 m (EN54)
до 8 m (EN54)
за RI 31 или RI 31S
IP 43
от минус 10°C до 55°C
(93±3)% при температура 40°C
Ø 100 mm, h 47mm
0,100 kg
двупроводна, с едножичен или
многожичен изолиран проводник
2
(0,8- ,5) mm 1
8000 (стандартна), 8000D
Ω) или
фиг.2 . Препоръчва се използването на
- ежемесечно
- ежемесечно
- 6 месеца
1293-CPD-0285
1293
+
L
(с Шотки диод),
8000L (с резистор
-
L
2
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
5
4
3
2
1
фиг.1 /fig.1 /рис.1
+IN +OUT +IN +OUT
FD 8010 FD 8010
RI/KL RI/KL
-IN/OUT -IN/OUT
RI 31-
1
фиг.2 /fig.2 /рис.2
фиг.3 .1/fig.3.1 /рис.3.1
1
фиг. 4/fig.4 /рис.4
6
3
2
+IN +OUT
FD 8010
RI/KL -IN/OUT
EOL
RI 31-n
фиг.3 .2/fig.3.2 /рис.3.2
4
3
