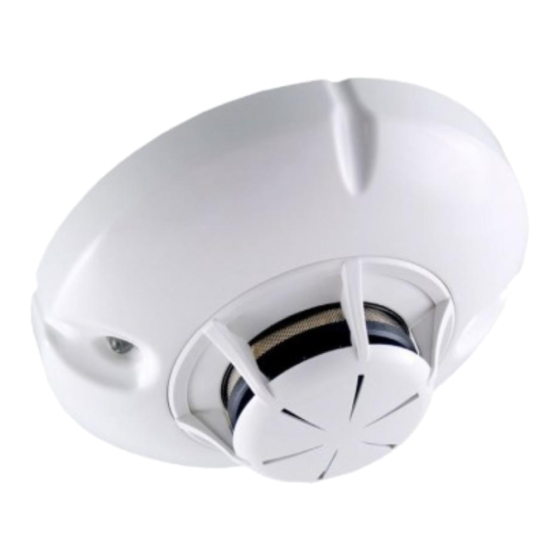

UniPOS FD 7120 Instruction Manual

ПОЖАРОИЗВЕСТИТЕЛ ТОЧКОВ
ТОПЛИНЕН ДИФЕРЕНЦИАЛЕН
ПАСПОРТ 06-7120-10-20
ОБЩО ОПИСАНИЕ
Пожароизвестителят е предназначен за откриване на пожар в ранния стадий на неговото развитие при
скорост на нарастване на температурата, по-голяма от зададената или при превишаване на определена
максимална температура на охраняваната среда. Принципът на работа на пожароизвестителя се
основава на изменение на омическото съпротивление на термистор при промяна на околната
температура. Температурният клас се задава програмно от пожароизвестителната централа IFS 7002 по
специализирания протокол за обмен на информация UniTALK. В пожароизвестителя има вграден
изолатор за защита от късо съединение. FD7120 се монтира на основа 7100.

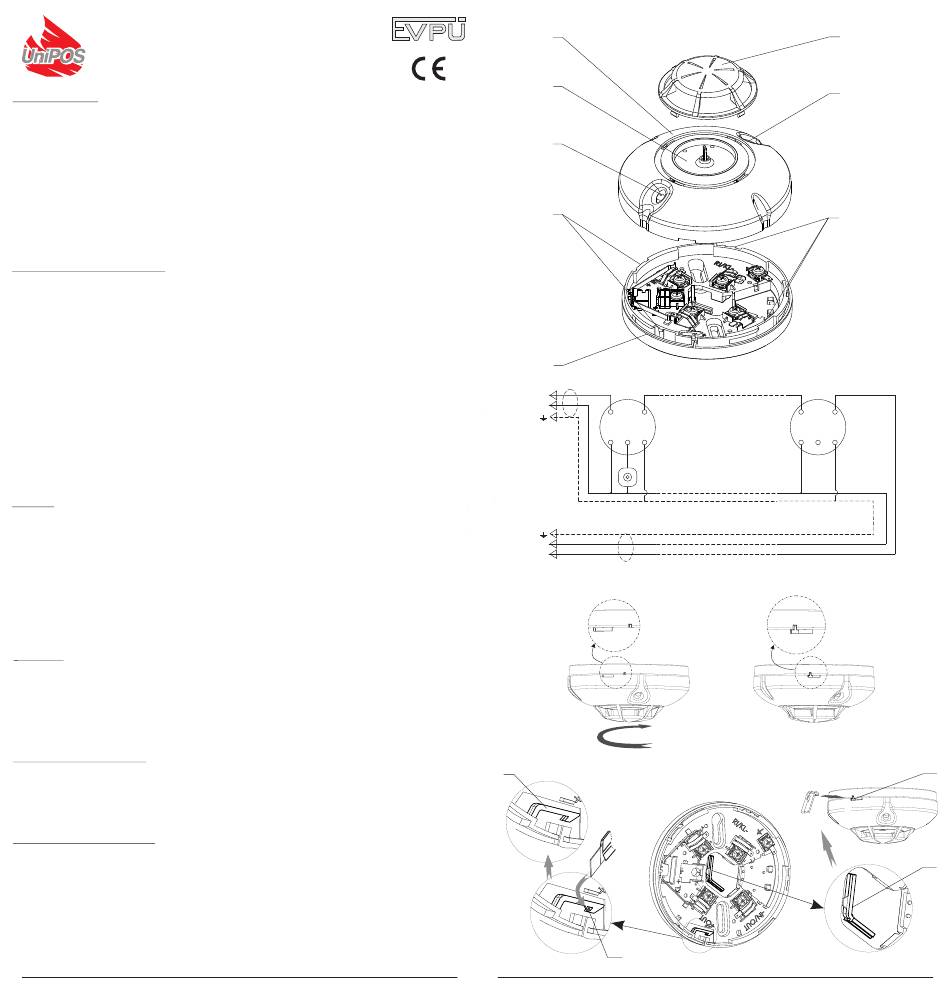

Пожароизвестителят (фиг.1) се състои от печатна платка и камера с термистор (поз.4), монтирани в
пластмасов корпус (поз.5).
Двата светодиода (поз.3) позволяват видимост на 360° и дават информация за състояния:
-Покой - двата светодиода светват кратковременно през 16s;
-Тревога - двата светодиода светят непрекъснато;
-Повреда (задействан изолатор) - двата светодиода светват кратковременно с честота 1 Hz;
-Повреда (късо съединение в изхода за изнесен сигнализатор) - двата светодиода светват
кратковременно с честота 2 Hz.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Захранващо напрежение
Консумиран ток в състояние "Покой"
Консумиран ток в състояние "Тревога"
Ток в състояние "Тревога"от изход RI/KL
Време за установяване в състояние „Покой"
след включване на токозахранването
Време за нулиране
Време за установяване след нулиране
Температурен клас
Охранявана площ
Височина на монтажа
Степен на защита
Работен температурен диапазон
Устойчивост на относителна влага
Габаритни размери с основа
Маса на пожароизвестителя с основа
Тип на свързващата основата линия
Сечение на свързващия проводник
МОНТАЖ
Пожароизвестителят се използва с основа тип 7100. Тя се доставя като отделно изделие и предварително
се закрепва на желаното място чрез дюбели и винтове. Електрическият монтаж на необходимите за
инсталацията компоненти се извършва по примерната схема на фиг.2. Препоръчва се използването на
кабелни накрайници. Не е необходимо да се вземат под внимание условните начала и краища на контура.
Пожароизвестителят се поставя върху основата (фиг.1,поз.1) и се завърта по посока на часовниковата
стрелка до попадане в направлявящите канали (фиг.1,поз.2). Завърта се до упор (фиг.3.1). Изрезите на
основата и корпуса трябва да съвпаднат (фиг.3.2).
Заключване на пожароизвестителя (фиг.4). Преди монтажа се отделя ключа (поз.3) от основата и се
изрязва реброто (поз.1) на заключващия палец (поз.2).
Сваляне на заключен към основата пожароизвестител. Ключът се поставя в изреза (поз.4) и се
притиска навътре, като същевременно пожароизвестителят се завърта обратно на часовниковата
стрелка. Ключът се изважда и завъртането на пожароизвестителя продължава в същата посока до
освобождаване от основата.
ТЕСТВАНЕ
Пожароизвестителят се тества след монтаж като част от пожароизвестителната система на обекта или
при извършване на техническо обслужване в следната последователност:
1.Подава се захранващо напрежение на пожароизвестителя от пожароизвестителния контур на централа
IFS 7002.
2.След като пожароизвестителят се установи в състояние "Покой", върху него се въздейства с топлинен
тестер. За време не повече от 40s, пожароизвестителят трябва да се установи в състояние "Тревога".
3.Подава се команда за нулиране от пожароизвестителната централа към тествания пожароизвестител.
Той трябва да се установи в състояние "Покой" и е готов за ново задействане след време не повече от 40s.
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
Извършва се от оторизирано лице и включва следните дейности:
1.Външен оглед за видими механични повреди
2.Тестване в реални условия
3.*Профилактично почистване на замърсяване от прах
*Пожароизвестителят се сваля от основата. Сваля се капачката на корпуса (фиг.1,поз.6). Термисторът и
камерата се почистват от прах с малка четка.
ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ
Гаранционният срок е 36 месеца от датата на продажбата.
Фирмата-проиводител гарантира нормалната работа на пожароизвестителя при условие, че са спазени
изискванията за експлоатация от настоящия паспорт.
Фирмата-производител не носи гаранционни задължения за неизправности, предизвикани от механични
въздействия, използване на изделието не по предназначение или при изменения и модификации,
извършени след производството. Фирмата-производител носи гаранционна отговорност само за
повредите в пожароизвестителя, предизвикани по вина на самата фирма.
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
АДРЕСИРУЕМ
FD 7120
ТИП
(15-30)V DC
не повече от 390 µA
(2±1) mA
(2±1) mA
до 40s
5s
до 40s
програмируем Р
A1R/A2R (съответстващи на EN 54-5:2000)
или BR
кръг с диаметър 10m(съответстващ на EN54-14)
до 8 m (съответстващ на EN 54-14)
IP 43
от минус 10°С до 55°С
(93±3)% при температура 40°С
Ø100 mm, h 47 mm
0,100 kg
двупроводна, с едножичен или многожичен
изолиран, екраниран проводник
2
(0,8-2,5) mm
- ежемесечно
- ежемесечно
- на 6 месеца
5
1293-CPR-0681
4
1293
3
2
1
+
-
IFS 7002
-
+
2
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
фиг.1/fig.1/рис.1
+OUT
+IN
FD 7120
-IN/OUT
RI/KL
RI31/RI31S
фиг.2/fig.2/рис.2
фиг.3.2/fig.3.2/рис.3.2
фиг.3.1/fig.3.1/рис.3.1
1
фиг.4/fig.4/рис.4
6
3
2
+OUT
+IN
FD 7120
-IN/OUT
RI/KL
4
3
