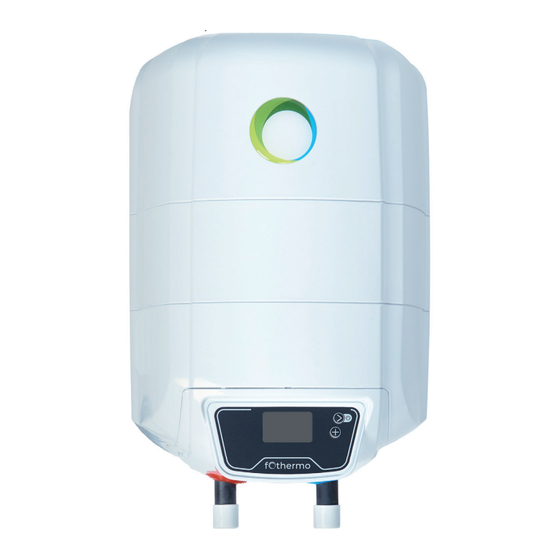

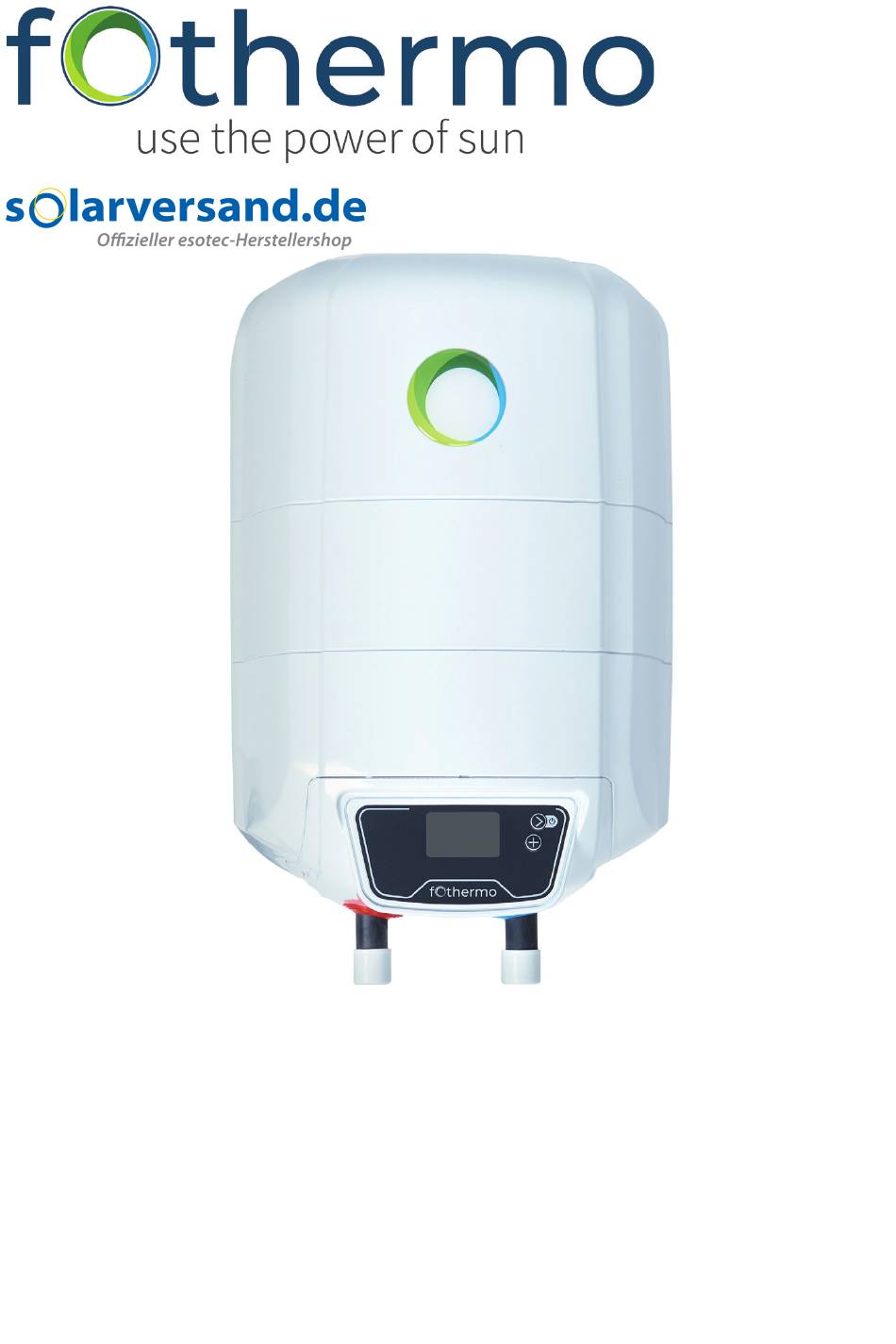

- Page 1 Caravan water Caravan Boiler heater (CPVB-10) (CPVB-10) Technical description Technische Beschreibung Installation, operation and Montage-, Betriebs- und maintenance instructions Wartungsanleitung Warranty conditions Gewährleistungsbedingungen...
-
Page 2: Table Of Contents
Anschluss an die Wasserleitung Elektrischer Anschluss Wartung und Instandhaltung Störungen Umweltschutz Gewährleistung Contact IMPORTANT! fothermo System AG Please read these operating instructions carefully Beim Mühlbach 3 before installing and commissioning the hot water 89171 Illerkirchberg tank! Germany WICHTIG! Phone: +49 (0)1520 439 058 9 Bitte lesen Sie diese Bedienungsanleitung vor Email: contact@fothermo.com... -
Page 3: Specifications / Spezifikationen
Specifications / Spezifikationen Specifications / Spezifikationen Unit / Einheit Value / Wert Water Heater / Boiler Product name / Produktmodell CPVB-10 Volume / Volumen Energy efficiency class / Energieeffizienzklasse Rated pressure / Nenndruck IP Class / IP-Schutzklasse Gross weight (± 3 %) / Gewicht (± 3 %) Max. water temperature / Max. Wassertemperatur °C... -
Page 4: User Manual
USER MANUAL – EN Assembly The caravan boiler must be mounted on a solid base plate with four screws. Use suitable screws or other mounting systems for your base plate. Optionally, the boiler can also be mounted vertically on a stable wall. How was it measured? Horizontal and vertical installation of the photovoltaic boiler is possible. -
Page 5: Water Connection
Water connection For safety reasons, the non-return/overpressure valve supplied must be connected to the cold water inlet of the boiler. The supplied drain plug must be connected to enable draining. This can be done using the T-piece provided, as shown in Figure 1. We recommend integrating the caravan boiler into a water system as shown in figure 2. -
Page 6: Drainage
Drainage The water in the boiler must not freeze. Frozen • Open the drain plug using the vent key provi- water in the boiler can cause damage or a defect ded. in the appliance. If necessary, the contents of the boiler can be drained via the non-return/overpres- •... - Page 7 Heating times depending on the input power and source Source Power Temperature increase / hour 100 W 9 °C / h PV module 300 W 27 °C / h 550 W 47 °C / h 12 V (ca. 90 W) max. ~8 °C / h Battery 24 V (ca. 350 W) max.
-
Page 8: Settings - User Interface
Settings – User interface Briefly pressing the button takes you to the next option page (see figure 1). A long press turns the boiler on or off. Figure 1 To change possible settings on an option page, such as the minimum temperature or the operating mode, briefly press the button (see figure 2). -
Page 9: Further Information
Select operating mode Modes Energy source Description 1: PV Home PV module/ The boiler is heated with photovoltaic electricity. This mode External energy should be selected if there is an external energy management management (e.g. solar charge controller with deep discharge protection) which releases the power for the boiler. 2: 12 V Battery 12 V Battery As soon as the battery reaches a voltage of 13.5 V during the... -
Page 10: Further Important Notes
IMPORTANT! Be sure to fill the water heater with vice water, in particular: chloride content up to 250 water before connecting it to the electrical sup- mg/l; electrical conductivity more than 100 µS/cm, ply! Failure to comply with the electrical connec- pH value 6.5 - 8 for hot water tanks with enamelled tion conditions affects the safety of the appliance, water tank. -
Page 11: Connection To The Water Supply
must be selected according to the nature of the floor. of the steps to be performed is: Only with the right screws is it possible to safely install the boiler. • Fully open the hot water tap at the furthest point of use. - Page 12 Connection of PV-modules in parallel configuration only! Serial connection will damage the unit! Climatic conditions CPVB-10 The electrical connection to the hot water boiler is Sun-poor countries made via the connection cable. After completing 300 W ᵖ...
-
Page 13: Maintenance
OTHER IMPORTANT NOTES facturer and dealer. Regular cleaning of the water tank from accumulated limestone is recommended Water leakage: The non-return and pressure re- for safe operation. This cleaning should be done at lief valve can drip during normal operation of the least once every two years. - Page 14 By ensuring that the device is taken to an appro- • Exceptional risks, accidents, or other forces priate disposal center at the end of its life, you are majeure helping to protect the environment and prevent negative effects on the environment and human •...
-
Page 15: Montage
BEDIENUNGSANLEITUNG – DE Montage Der Caravan Boiler muss mit vier Schrauben auf einer festen Boden- platte montiert werden. Nutzen Sie dafür für ihre Bodenplatte geeig- nete Schrauben oder andere Halterungssysteme. Optional kann der Boiler auch senkrecht an einer stabilen Wand montiert werden. Wie wurde gemessen? Waagrechte und senkrechte Montage des photovoltaischen Boilers ist möglich. -
Page 16: Wasseranschluss
Wasseranschluss Aus Sicherheitsgründen muss am Kaltwassereingang der Boilers das mitgelieferte Rückschlag-/Überdruckventil angeschlossen werden. Um eine Entleerung zu ermöglichen, ist der mitgelieferte Entleerungs- stopfen anzuschließen. Dies kann mithilfe des beiliegenden T-Stücks, wie in Abbildung 1 erfolgen. Die Einbindung des Caravan Boilers in ein Wassersystem empfehlen wir wie in Abbildung 2. -
Page 17: Entleerung
Entleerung Das Wasser im Boiler darf nicht einfrieren. Gefrore- • Unterbrechen Sie die Kaltwasserzufuhr. nes Wasser im Boiler kann zu Schäden oder einem Defekt des Gerätes führen. Bei Bedarf kann der Inhalt • Öffnen Sie mithilfe des beiliegenden Entlüf- des Boilers über das Rückschlag-/Überdruckventil tungsschlüssels den Entleerungsstopfen. - Page 18 Heizzeiten in Abhängigkeit der Eingangsleistung und -quelle Quelle Leistung Temperaturerhöhung / Stunde 100 W 9 °C / h PV-Modul 300 W 27 °C / h 550 W 47 °C / h 12 V (ca. 90 W) max. ~8 °C / h Akku 24 V (ca. 350 W) max.
-
Page 19: Einstellungen - Benutzeroberfläche
Einstellungen – Benutzeroberfläche Durch kurzes drücken der -Taste gelangen Sie auf die nächste Menü-Seite (siehe Abbildung 1). Durch langes Drücken schalten Sie den Boiler aus bzw. ein. Abbildung 1 Um mögliche Einstellungen, wie die Mindesttemperatur oder den Betriebsmodus, auf einer Menü-Seite zu ändern, drücken Sie kurz die -Taste (siehe Abbildung 2). -
Page 20: Weitere Informationen
Betriebsmodus auswählen Modus Energiequelle Beschreibung 1: PV Home PV-Module / Der Boiler wird mit Photovolatikstrom aufgeheizt / Externes Energie Dieser Modus sollte gewählt werden, wenn ein externes Ener- Management giemanagement (z.B. Solarladeregler mit Tiefentladeschutz) existiert, welcher den Strom für den Boiler freigibt. 2: 12 V Battery 12 V Akku Sobald beim Ladevorgang des Akkus dieser eine Spannung von... -
Page 21: Weitere Wichtige Hinweise
WICHTIG! Vor Anschluss an die elektrische Ener- mehrere Verbraucher gleichzeitig bereitstellen. gieversorgung ist der Warmwasserspeicher unbe- Das zur Erwärmung verwendete Wasser muss der dingt mit Wasser zu befüllen! Die Nichteinhaltung Anforderungen in den normativen Dokumenten für der Anforderungen für den elektrischen Anschluss Brauchwasser entsprechen, insbesondere: Chlorid- beeinträchtigt die Gerätesicherheit, sodass der gehalt bis 250 mg/l;... -
Page 22: Anschluss An Die Wasserleitung
WARNUNG! Der Aufstellungsort muss mit den Anforderungen Die Montage jeglicher Absperr- oder der Wasser- und Elektroinstallation übereinstim- Rückschlagarmaturen zwischen dem kombinier- men. Bei der Montage ist ausreichend Platz für die ten Ventil und dem Warmwasserspeicher sowie das Wasseranschlüsse vorzusehen. Versperren der seitlichen Öffnung des kombinier- ten Ventils und / oder Arretieren seines Hebels ist Der Boiler wird mit Hilfe der befestigten Montage- verboten! -
Page 23: Elektrischer Anschluss
der Quelle einzuhalten. • Ader mit der Nummerierung „2“ an den Minus- pol der Quelle Elektrischer Anschluss Anschluss von Photovoltaikmodulen WARNUNG! WICHTIG! Jeglicher elektrische Anschluss darf Die Montage und die elektrische Par- nur ausgeführt werden, wenn der Warmwasserspei- allelschaltung von PV-Modulen darf nur von einer cher mit Wasser gefüllt ist. -
Page 24: Wartung Und Instandhaltung
hängigkeit der vor Ort herrschenden Bedingungen • Nach Nichtbenutzung des Gerätes von mehr als und der jeweiligen Nutzungsverhältnisse kann die einem Monat wird ein Wassertausch empfohlen. sinnvolle Auslegung der Photovoltaikleistung von den beschriebenen Werten abweichen. Wartung und Instandhaltung Verlängerung der Photovoltaikkabel Korrosionsschutz Bei einer Verlängerung der Photovoltaikkabel sind die MC4-Kontaktstecker ordnungsgemäß... -
Page 25: Störungen
der Wasserversorgung durchzuführen. Fließt kein Die Gewährleistung für das Geräts gilt nur unter Wasser aus der Ventilöffnung oder fließt nur ein dün- folgenden Bedingungen: ner Strahl, dann deutet dies auf eine Fehlfunktion hin. • Das Gerät ist entsprechend den Montage- und Gebrauchsanleitungen installiert. - Page 26 geben, fallen nicht unter die Garantie des Geräts. DIE EINHALTUNG DER ANGEGEBENEN ANFORDE- RUNGEN IM HANDBUCH SIND VORAUSSETZUNG FÜR DEN SICHEREN BETRIEB DES GEKAUFTEN PRO- DUKTS UND ZÄHLEN ZU DEN GEWÄHRLEISTUNGS- BEDINGUNGEN. JEGLICHE, VOM BENUTZER ODER VON DEN VON IHM BEVOLLMÄCHTIGTEN PERSONEN VORGENOMMENE ÄNDERUNGEN UND UMBAUTEN AN DER KONSTRUKTION DES PRODUKTS SIND STRENG VERBOTEN.
