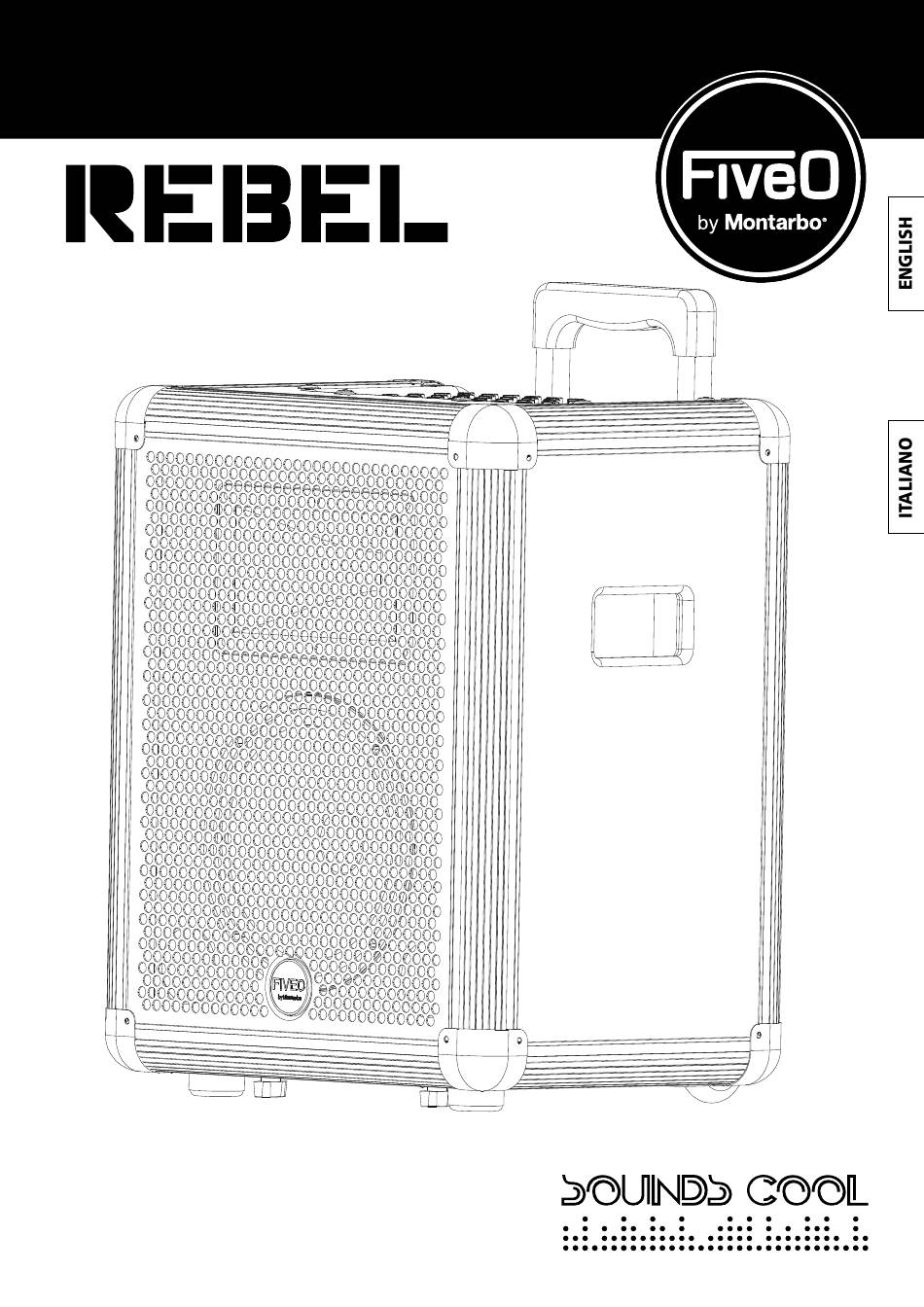

- Page 1 ACTIVE MULTI-PURPOSE COMBO [EN] owNEr’s maNual (pag. 2) [IT] MAnUALE d’USO (PAg. 13)
- Page 2 For maintenance and servicing always refer to the official this product, please read this section carefully FiveO by Montarbo Distributor in your Country or to qualified ® before operating this product.
-
Page 3: Table Of Contents
contEnts Important precautions Contents Introduction Features Installation Operations Tips Description Input channels Master section MP3 Player section Connectors Power supply Ventilation ports Front panel speakers Technical specifications Bluetooth iOS procedure ® pacKaGE contEnts Portable PA unit Remote control Power cable (3m) Owner’s manual Warranty certificate REBEL... -
Page 4: Introduction
IntRoDuctIon First of all, thank you for choosing a product Fiveo by Montarbo . REBEl portable PA unit has been designed for those ® who want to set-up a portable and very user friendly audio sound system with excellent performances. We manufactured the REBEl to assure you satisfying and reliable operation over many years. -
Page 5: Installation
InstaLLatIon Since your REBEl contains a power amp, please leave enough space around the unit for cooling purposes. Don’t place your portable PA unit close to high-temperature devices such as radiators or exposed to direct sunlight. REBEl is connected to the mains via the supplied cable, even for built-in battery recharge. -
Page 6: Description
DEscRIptIon Dimensions [mm] REBEL Owner’s manual |... - Page 7 upper panel rear panel REBEL | Owner’s manual...
-
Page 8: Input Channels
Input cHannELs Mic/Line input connector Input channels 1-2 feature an unbalanced 6.35mm (¼”) connector, while input channels 3-4 feature a balanced COMBO connector. Please note that you can connect any level signal to unbalanced 6.35mm connector, while the XLR section of COMBO connector could be used for microphone signal only. -
Page 9: Mp3 Player Section
mp3 pLaYER sEctIon USB/SD DIGITAL PLAYER This section allows you to manage the signals from the connected USB port and/or SD card input. Please note that you can adjust this section volume using the MP3 VOL knob in Master section or using the provided remote control. The 2 row 16-characters display allows you to carefully check all the content of the digital device. -
Page 10: Power Supply
powER suppLY AC mains switch This switch allows you to turn on/off the mains a.c.. In “1” position your Rebel is ON, while in “0” position your Rebel is OFF. Before turning ON or OFF the unit, please be sure that MASTER knob is in “0” position. Even when using your REBEL with a.c. -
Page 11: Technical Specifications
tEcHnIcaL spEcIFIcatIons Inputs Connectors (inputs 1-2) Balanced 6.35 mm (¼”) jack Connectors (inputs 3-4) Balanced COMBO – XLR + 6.35 mm (¼”) jack 80 Hz, ±15 dB, shelving type 2.5 kHz, ±15dB, peaking type High 12 kHz, ±15 dB, shelving type DIGItaL EFFEcts Type Switchable Reverb or Chorus... -
Page 12: Bluetooth ® Ios Procedure
Apple®, iPad® and iPhone® are trademarks of Apple Inc., registered in the U.S. and other countries. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Elettronica Montarbo srl is under license. -
Page 13: Avvertenze
Elettronica si raccomanda una attenta lettura di questa Montarbo srl e/o a personale altamente qua- sezione prima di utilizzare il prodotto. lificato specificamente segnalato da questa. • Leggete tutta la documentazione prima di utilizzare... - Page 14 contEnutI Avvertenze Contenuti Introduzione Caratteristiche Installazione Operazioni Suggerimenti Descrizione Canali di ingresso Master section Sezione lettore MP3 Connettori Alimentazione Aperture di ventilazione Altoparlanti pannello anteriore Caratteristiche tecniche Procedura Bluetooth ® contEnutI ImBaLLo Unità PA portatile Telecomando Cavo di alimentazione (3m) Manuale utente Certificato di garanzia REBEL...
-
Page 15: Introduzione
Android™ è un marchio registrato di Google Inc. Il marchio BlackBerry® è di proprietà di Research In Motion Limited ed è registrato negli Stati Uniti e potrebbe essere registrato o in attesa di registrazione in altri Paesi. Elettronica Montarbo srl non è... -
Page 16: Installazione
InstaLLaZIonE Dato che il vostro REBEl contiene un amplificatore di potenza, lasciate spazio sufficiente intorno all’unità per il raffreddamento. Non posizionate l’unità vicino ad oggetti che sviluppano alte temperature, come termosifoni, né esponetela alla luce solare diretta. Il sistema è collegato alla rete elettrica mediante il cavo in dotazione, utile anche per la ricarica della batteria incorporata. -
Page 17: Descrizione
DEscRIZIonE Dimensioni [mm] REBEL | Manuale utente... - Page 18 pannello superiore pannello posteriore REBEL Manuale utente |...
-
Page 19: Canali Di Ingresso
canaLI DI InGREsso Connettore di ingresso Mic / Line I canali di ingresso 1 e 2 dispongono di un connettore da 6,35 millimetri (¼ “) sbilanciato, mentre i canali di ingresso 3 e 4 sono dotati di un connettore COMBO bilanciato. Si prega di notare che è possibile collegare segnali di qualsiasi livello al connettore jack da 6,35 millimetri sbilanciato, mentre la sezione XLR del connettore COMBO può... -
Page 20: Sezione Lettore Mp3
Manopola MASTER La manopola MASTER regola il volume generale del vostro REBEL. Questo controllo determina anche il livello di uscita PHONES. Per evitare rumori sgradevoli e pericolosi per l’impianto audio, questo controllo deve essere sempre girato completamente in senso antiorario accendete e spegnete il vostro REBEL. -
Page 21: Alimentazione
aLImEntaZIonE Interruttore di alimentazione AC Questo interruttore consente di attivare la corrente elettrica alternata, dalla presa . Nella posizione “1” il vostro REBEL è acceso, mentre nella posizione “0” il vostro Rebel è spento. Prima di accendere o spegnere l’unità, assicuratevi che la manopola MASTER sia in posizione “0”. Anche quando utilizzate il vostro REBEL con alimentazione da rete, l’interruttore DC deve essere nella posizione “1”. -
Page 22: Caratteristiche Tecniche
caRattERIstIcHE tEcnIcHE InGREssI Connettori (ingressi 1-2) Prese jack bilanciate da 6,35mm (¼”) Connettori (ingressi 3-4) Prese bilanciate COMBO – XLR + jack da 6,35mm (¼”) 80Hz, ±15dB, tipo shelving 2.5kHz, ±15dB, tipo “campana” High 12 kHz, ±15dB, tipo shelving EFFEttI DIGItaLI Tipo Reverb or Chorus Controllo di volume... -
Page 23: Procedura Bluetooth ® Ios
Il logo Apple®, iPhone® e iPad® sono marchi di Apple Inc., registrati negli USA e in altri Paesi. Il marchio e il logo Bluetooth® è un marchio registrato di proprietà di Bluetooth SIG, Inc. e qualsiasi uso da parte di Elettronica Montarbo srl è soggetto a licenza. - Page 24 This manual cannot cover all the possible contingencies which may arise during the product installation and use. Should further information be desired, please contact us or our local distributor. Elettronica Montarbo srl can not be considered responsible for damages which may be caused to people and things when using this product. Specifications and features are subject to change without prior notice.
