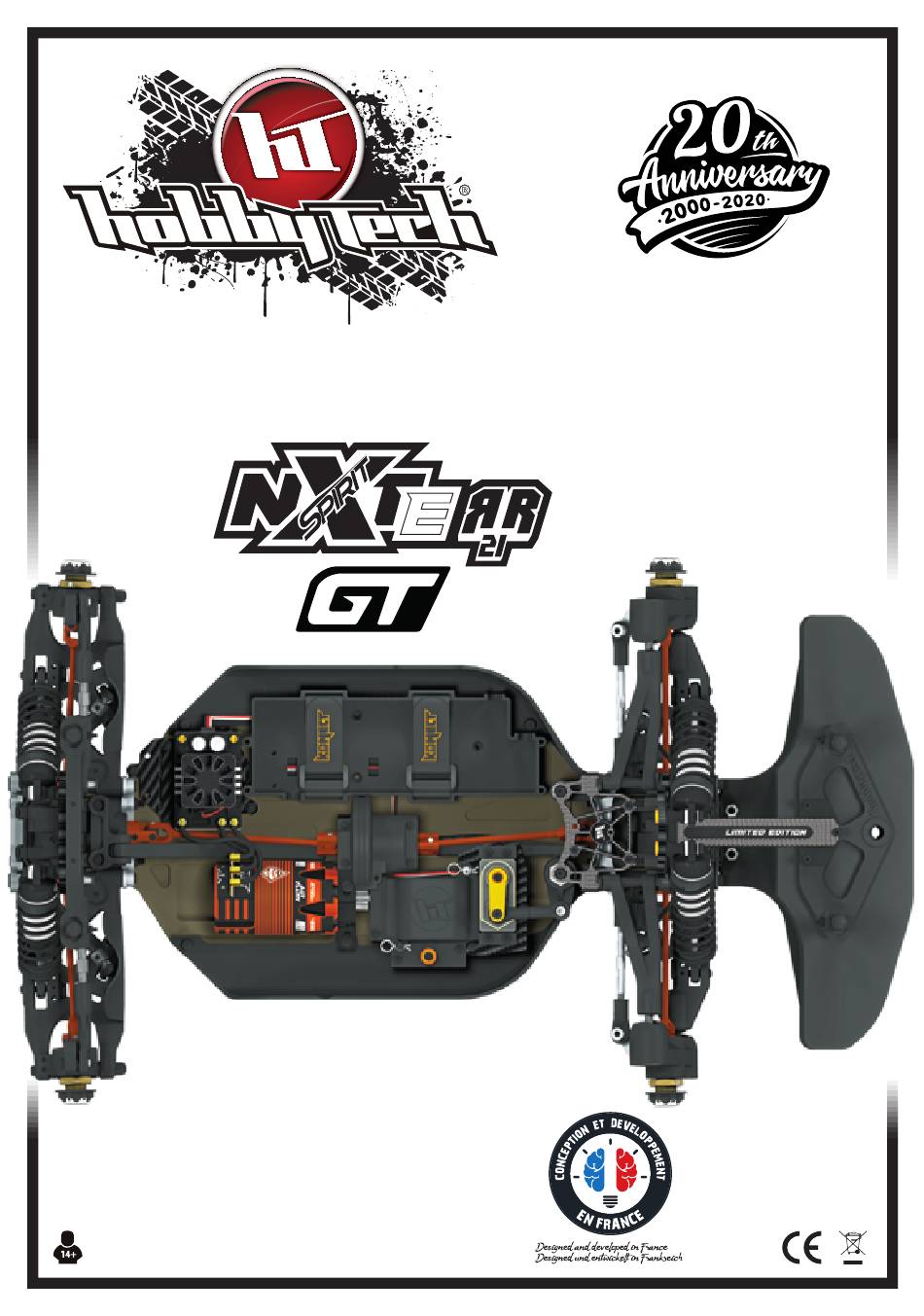

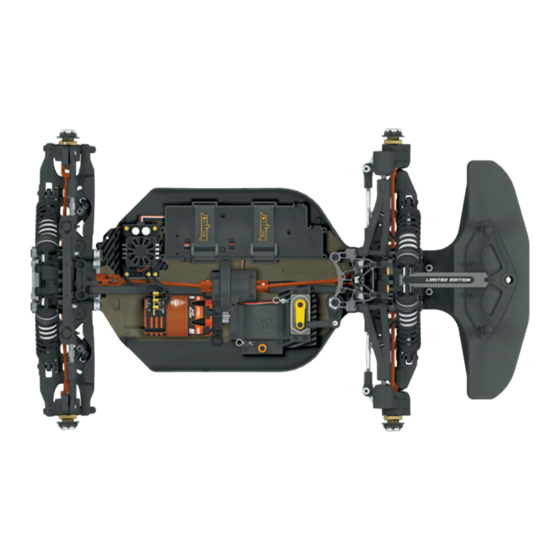

INSTRUCTION MANUAL
NOTICE D'UTILISATION
• This is not a toy! Not suitable for children under 14 years old without adult supervision.
• Ceci n' e st pas un jouet. Ne convient pas aux enfants de moins de 14 ans sans la surveillance d'un adulte.
• Kein Spielzeug. Nichte geeignet für Kinder unter 14 Jahren ohne Aufsicht Erwachsener.
• N o e s u n j u g u e t e . N o r e c o m e n d a d o p a r a n i ñ o s m e n o r e s d e 1 4 a ñ o s .

Advertisement

loading
Need help?

Need help?

Do you have a question about the SPIRIT NXTE RR21 GT and is the answer not in the manual?

Questions and answers

Related Manuals for Hobbytech SPIRIT NXTE RR21 GT

Summary of Contents for Hobbytech SPIRIT NXTE RR21 GT

  • Page 1 INSTRUCTION MANUAL NOTICE D‘UTILISATION • This is not a toy! Not suitable for children under 14 years old without adult supervision. • Ceci n’ e st pas un jouet. Ne convient pas aux enfants de moins de 14 ans sans la surveillance d’un adulte. •...
  • Page 2 RECOMMENDED TOOLS (NOT PROVIDED) OUTILS NÉCESSAIRES (NON FOURNIS) Tools / Outillage HTR-501 Flat head screwdriver / 5mm Hex screwdriver / Knife edge reamer / 17mm wheel wrench / Hex wrench complety set Knife / Plier / (4.0 - 5.0 - 5.5 - 6.0 - 8.0mm) wrenches / Lexan scissors Kit tournevis hexagonaux Tournevis plat / Tournevis hexagonal 5mm / Alésoir à...
  • Page 3 HARDWARE LIST / LISTE DE MATÉRIEL The elements are represented in real size. If you are in doubt, place the element on the drawing to make sure it matches. Les éléments son représentés à taille réelle. Si vous avez un doute, posez l’élément sur le dessin pour s’assurer de sa correspondance. ROUND HEAD SCREW FLAT HEAD SCREW SET SCREW...
  • Page 4 / receipts. If within the warranty period, a portion of the product fails due to manufacturing defects, then it is within the discretion of Hobbytech to repair it or replace it. The decision to repair or replace the part will be taken by Hobbytech. After use, we do not offer new for old warranty.

  • Page 5: Garantie De 90 Jours

    GARANTIE DE 90 JOURS MERCI DE LIRE ATTENTIVEMENT LES LIGNES CI-DESSOUS : À partir de la date d’achat, le produit est couvert par une garantie de 90 jours couvrant les pièces détachées. Si durant cette période, une des pièces composant votre produit (hormis les pièces de transmission) possède un défaut de fabrication réellement constaté...

  • Page 6: S Ervo Saver

    -㆒ BAG A Find all assembly screws in BAG-I Retrouvez toutes les vis d’assemblage dans le BAG-I teering Servo linkage iellette de Servo de direction Thread lock Thread lock Frein let Frein let F/H 3x6 HT-510007G Please put aside the 3 plastic inserts for use at STEP F-02 SET 3x12 (depending on your servo brand).
  • Page 7 -叅 BAG A omplety Steering SyStem R/H 3x14 yStème complet de direction STRX-004-FR Thread lock Thread lock Frein let Frein let If necessary, please use 3.0 x 5.0 x 0.2mm CAP 3x10 washers between STR-021 and STRX-004-FR. Veuillez utiliser les rondelles 3.0 x 5.0 x 0.2mm HT-530020 x4 entre STR-021 et STRX-004-FR si nécessaire .
  • Page 8 -㆒ BAG B ront diFFerential Bevel gear ouronne de diFFérentiel avant STRS-070 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071 HT-530015 x1 Ball bearing size : STR-078 8x16x5mm STRS-118 STR-074 STRS-070 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 HT-530015 x1...
  • Page 9 -叅 BAG B ront diFFerential aSSemBly F/H 3x12 SSemBlage du diFFérentiel avant Fill just over gear Remplir jusqu’au niveau des pignons Silicon oil Silicon oil Huile silicone Huile silicone Note: Check in the basic setup sheet to use correct silicon oil grade. Se reporter à...
  • Page 10 -⓹ BAG B Note: About STRX-310, tighten clamping piece to the maximum, then unscrew it in order to get STRX-309 balls loosely. ivot Ball knuckle Mise en place des STRX-310 : serrer la pièce au maximum puis rain avant à BouleS dévisser pour laisser du jeu aux boules STRX-309.
  • Page 11 -柒 BAG B ront drive aSSemBly SSemBlage du train avant White/Blanc STRX-121-FR STR-044 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STRX-030 Cut extra parts (in grey) Cut extra parts (in grey) Couper les parties grisées Couper les parties grisées R/H 3x18 STRX-120-FR STR-063...
  • Page 12 -⓽ BAG B Front ShockS tower upport amortiSSeurS avantS Thread lock Thread lock Frein let Frein let CAP 3x28 STRX-109 STRG-204 Note: Find STRX-109 in BAG I and HT-595015 in BAG E. HT-595015 Vous trouverez STRX-109 dans le sachet «BAG I» et HT-595015 dans le sachet «BAG E».
  • Page 13 STR-037 -⓫ STR-044 BAG B STRX-043 ront drive inStallation STR-044 nStallation du train avant STR-044 R/H 3x10 NOTE: Check in the basic setup sheet to install correctly the adjustable plastic insert and spacer clips. Se reporter à la fiche de réglages de base pour installer correctement les inserts en plastique et les clips.
  • Page 14 -㆒ BAG C -㆓ BAG C enter diFFerential Bevel gear enter diFFerential caSe ouronne de diFFérentiel central oitier de diFFérentiel central Transmission grease Transmission grease Graisse de transmission Graisse de transmission HT-530015 x1 STR-078 Ball bearing size : 8x16x5mm STR-075 STR-074 STRS-126 HT-530015 x1...
  • Page 15 STRX-218 Hobbytech SPIRIT NXTE RR21 GT ratio chart / Tableau des ratios Pinion Gear (T) / Pignon moteur (Nb de dents) Spur / Couronne 46T 15,57 14,15 12,97 11,98 11,12 10,38 9,73 9,16 8,65 8,19...
  • Page 16 -㆒ BAG D STRS-131 ear diFFerential Bevel gear ouronne de diFFérentiel arrière Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071 HT-530015 x1 Ball bearing size : 8x16x5mm STRS-118 STR-074 STR-078 STRS-131 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071...
  • Page 17 -叅 BAG D F/H 3x12 ear diFFerential aSSemBly SSemBlage du diFFérentiel arrière Fill just over gear Remplir jusqu’au niveau des pignons Silicon oil Silicon oil Huile silicone Huile silicone Note: Check in the basic setup sheet to use correct silicon oil grade. Se reporter à...
  • Page 18 -⓹ BAG D Cut extra parts (in grey) Cut extra parts (in grey) R/H 3x8 STRX-302 Couper les parties grisées Couper les parties grisées ear lower armS riangleS arrièreS Cut extra parts (in grey) Cut extra parts (in grey) Couper les parties grisées Couper les parties grisées STRX-030 STRX-301...
  • Page 19 -柒 BAG D R/H 3x10 & r ear Brace aSSemBly ② R/H 3x20 SSemBlage deS étrierS et du renFort STRX-055 ① Please respect the assembly order! Please respect the assembly order! ② Bien respecter l’ordre de montage ! Bien respecter l’ordre de montage ! STRX-012 STRS-102D ①...
  • Page 20 -⓽ BAG D STEP 01 HT-595015 ear ShockS tower upport amortiSSeurS arrière STRX-109 Thread lock Thread lock Frein let Frein let CAP 3x28 STRG-205 R/H 3x16 STR-061 -⓽ BAG D STEP 02 ear upper tie irantS SupérieurS arrièreS STR-060 STR-062 F/H 3x15 STR-052 17 mm...
  • Page 21 -⓽ BAG D STEP 03 ear drive inStallation nStallation du train arrière F/H 3x10 F/H 4x16...
  • Page 22 -㆒ BAG E HT-598114 ront and rear ShockS mortiSSeurS avantS et arrièreS HT-598105 HT-595009 M 2.5 Fill up silicone oil. Wait for air bubbles Apply silicone oil to escape. to assemble the Close shock cap. HT-598121 shaft Remplir d’huile Appliquer du silicone.
  • Page 23 Note: shock aborbers come with screws. However please use screws from BAG I, which are conform to the size indicated below. SET 3x5 Les amortisseurs sont livrés avec des vis. Néanmoins utiliser les vis du BAG I, conformes à la taille indiquée ci-dessous. 3,2x7,5x0,7 R/H 3x20 SET 3x5...
  • Page 24 -㆒ BAG F ide guard avetteS de protection STRX-008 F/H 3x8 STRX-008 -㆓ BAG F adio plate latine radio Choose your upper plate Choose your upper plate between the 3 included parts between the 3 included parts Choisissez votre plaque Choisissez votre plaque supérieure parmi les 3 fournies supérieure parmi les 3 fournies...
  • Page 25 ESC (not included) STRX-212 Contrôleur (non inclus Double sides adesive tapes -叅 STRX-217 BAG F Scotch double-faces attery plate & e Sc plate inStallation nStallation du Support de KN-LIPO.STRAP-280 Batterie et de contrôleur O-rings Joints toriques 3.2x7.5x0.7 F/H 3x15 F/H 3x10 Thread lock Thread lock Frein let...
  • Page 26 HT-501370 HT-520001Y STRX-015 STRX-011 Receiver (not included) Récepteur (non inclus)
  • Page 27 BAG G & w heel nutS ing ScrewS ’ crouS de roueS et viS d aileron R/H 2x20 STRG-101 STRG-102 F/H 4x16 F/H 4x10 F/H 4x16 STRX-235-FR R/H 3x20...
  • Page 28 R/H 3x8 R/H 3x10 R/H 2x20 STRG-100 R/H 3x16 Wheels (not included) Roues (non inclus) HTR-1910001...

  • Page 29: Reference Guide

    43T. + 13T. set Spiral gear CNC machined hard treatment Suspension Clip Spacer STRX-221-FR Spirit NXTE RR21 GT 4 mm main chassis in alu. OAD (made in France) Clavettes d’hexagones de roues 1/8 Noix de diff central allégées traitées dur...
  • Page 30 Name: Date: Track/event: Temp: Air °C Track °C Best time: Race result: Comment: TRACK CONDITION TRACTION Medium High SHOCKS SETTINGS CASTER ADJUSTMENT FRONT SUSPENSION Rear upper arm spacer FRONT REAR Rebound Stop Silicon oil Front upper arm spacer Piston Front Roll Center Camber Front plate 1°...
  • Page 31 SET-UP SHEET BASIC CASTER ADJUSTMENT SHOCKS SETTINGS FRONT SUSPENSION FRONT REAR Rear upper arm spacer Rebound Stop Silicon oil 2000 2000 Front upper arm spacer Piston 10 x 1 10 x 1 Front Roll Center Camber Front plate 1° 2° 3°...

  • Page 32: General Information

    General information Specification are subject to change without notice. Les spécificités peuvent changer sans information préalable. Photograph shows model after assembly and painting. Les photos sont non contractuelles.
