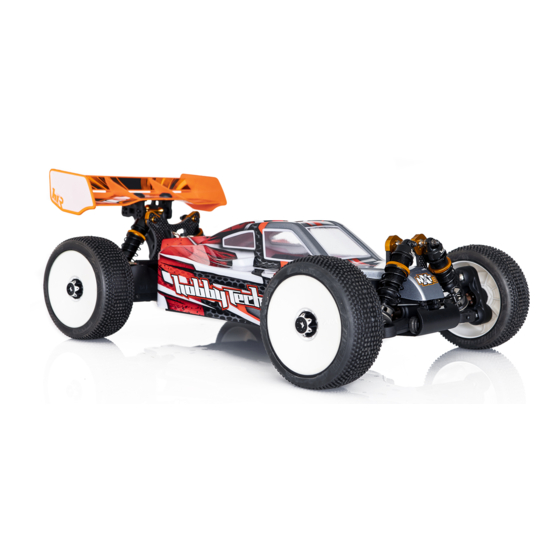

Hobbytech SPIRIT NXTE RR 2020 Instruction Manual

Brushless racing kit
Hide thumbs

Advertisement

Quick Links

Download this manual
INSTRUCTION MANUAL
NOTICE D'UTILISATION
• This is not a toy! Not suitable for children under 14 years old without adult supervision.
• Ceci n' e st pas un jouet. Ne convient pas aux enfants de moins de 14 ans sans la surveillance d'un adulte.
• Kein Spielzeug. Nichte geeignet für Kinder unter 14 Jahren ohne Aufsicht Erwachsener.
• N o e s u n j u g u e t e . N o r e c o m e n d a d o p a r a n i ñ o s m e n o r e s d e 1 4 a ñ o s .

Advertisement

loading

Related Manuals for Hobbytech SPIRIT NXTE RR 2020

Summary of Contents for Hobbytech SPIRIT NXTE RR 2020

  • Page 1 INSTRUCTION MANUAL NOTICE D‘UTILISATION • This is not a toy! Not suitable for children under 14 years old without adult supervision. • Ceci n’ e st pas un jouet. Ne convient pas aux enfants de moins de 14 ans sans la surveillance d’un adulte. •...
  • Page 2 RECOMMENDED TOOLS (NOT PROVIDED) OUTILS NÉCESSAIRES (NON FOURNIS) Tools / Outillage HT-421900 Flat head screwdriver / 5mm Hex screwdriver / Knife edge reamer / 17mm wheel wrench / Hex wrench complety set Knife / Plier / (4.0 - 5.0 - 5.5 - 6.0 - 8.0mm) wrenches / Lexan scissors Kit tournevis hexagonaux Tournevis plat / Tournevis hexagonal 5mm / Alésoir à...
  • Page 3 HARDWARE LIST / LISTE DE MATÉRIEL ROUND HEAD SCREW FLAT HEAD SCREW SET SCREW VIS À TÊTE RONDE VIS À TÊTE PLATE VIS SANS TÊTE R/H M3x8mm F/H 3x6mm SET 3x3mm R/H M3x10mm F/H 3X8mm SET 3X5mm R/H M3x12mm F/H 3x10mm SET 3x12mm R/H M3x14mm F/H 3x12mm...
  • Page 4 / receipts. If within the warranty period, a portion of the product fails due to manufacturing defects, then it is within the discretion of Hobbytech to repair it or replace it. The decision to repair or replace the part will be taken by Hobbytech. After use, we do not offer new for old warranty.

  • Page 5: Garantie De 90 Jours

    GARANTIE DE 90 JOURS MERCI DE LIRE ATTENTIVEMENT LES LIGNES CI-DESSOUS : À partir de la date d’achat, le produit est couvert par une garantie de 90 jours couvrant les composants. Si durant cette période, une des pièces composant votre produit (hormis les pièces de transmission) possède un défaut de fabrication réellement constaté...
  • Page 6 -㆒ BAG A Find all assembly screws in BAG-I Retrouvez toutes les vis d’assemblage dans le BAG-I teering Servo linkage iellette de Servo de direction Thread lock Thread lock Frein let Frein let F/H 3x6 SET 3x12 HT-510007G STRX-088 STR-086 STR-029 -㆓...
  • Page 7 -叅 BAG A omplety Steering SyStem STRX-004 yStème complet de direction R/H 3x14 Thread lock Thread lock Frein let Frein let CAP 3x10 HT-530020 x4 Ball bearing size : 6x10x3mm STRX-012 STRX-213 STR-021 Thread lock Thread lock Frein let Frein let F/H 4x8 F/H 3x10...
  • Page 8 -㆒ BAG B ront diFFerential Bevel gear ouronne de diFFérentiel avant STR-070 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071 HT-530015 x1 Ball bearing size : STR-078 8x16x5mm STRS-118 STR-074 STRS-070 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 HT-530015 x1...
  • Page 9 -叅 BAG B ront diFFerential aSSemBly F/H 3x12 SSemBlage du diFFérentiel avant Fill just over gear Remplir jusqu’au niveau des pignons Silicon oil Silicon oil Huile silicone Huile silicone Note: Check in the basic setup sheet to use correct silicon oil grade. Se reporter à...
  • Page 10 -⓹ BAG B Note: About STRX-310, tighten clamping piece to the maximum, then unscrew it in order to get STRX-309 balls loosely. ivot Ball knuckle Mise en place des STRX-310 : serrer la pièce au maximum puis rain avant à BouleS dévisser pour laisser du jeu aux boules STRX-309.
  • Page 11 -柒 BAG B ront drive aSSemBly SSemBlage du train avant STRX-121 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STRX-030 Cut extra parts (in grey) Cut extra parts (in grey) Couper les parties grisées Couper les parties grisées R/H 3x18 STRX-120 STR-063...
  • Page 12 -⓽ BAG B STRX-315 STR-032 Front ShockS tower upport amortiSSeurS avantS Thread lock Thread lock R/H 3x10 Frein let Frein let CAP 3x28 STRX-109 STRX-210 HT-598015 R/H 3x16 STRS-028 STRS-029 STRS-029 STRX-155 44.5 mm Thread lock Thread lock Frein let Frein let R/H 3x10 -⓾...
  • Page 13 -⓫ BAG B STR-044 STR-037 ront drive inStallation STRX-043 nStallation du train avant STR-044 R/H 3x10 STR-037 STR-031 F/H 4x16 R/H 3x10 Thread lock Thread lock Frein let Frein let...
  • Page 14 -㆒ BAG C -㆓ BAG C enter diFFerential Bevel gear enter diFFerential caSe ouronne de diFFérentiel central oitier de diFFérentiel central Transmission grease Transmission grease Graisse de transmission Graisse de transmission HT-530015 x1 STR-078 Ball bearing size : 8x16x5mm STR-075 STR-074 STRS-126 STR-071...
  • Page 15 STRX-218 Hobbytech SPIRIT NXTE RR20 ratio chart / Tableau des ratios Motor Gear (T) / Pignon moteur (Nb de dents) Spur / Couronne 46T 15,57 14,15 12,97 11,98 11,12 10,38 9,73 9,16 8,65 8,19...
  • Page 16 -㆒ BAG D STRS-131 ear diFFerential Bevel gear ouronne de diFFérentiel arrière Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071 HT-530015 x1 Ball bearing size : 8x16x5mm STRS-118 STR-074 STR-078 STRS-131 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STR-075 STR-071...
  • Page 17 -叅 BAG D F/H 3x12 ear diFFerential aSSemBly SSemBlage du diFFérentiel arrière Fill just over gear Remplir jusqu’au niveau des pignons Silicon oil Silicon oil Huile silicone Huile silicone Note: Check in the basic setup sheet to use correct silicon oil grade. Se reporter à...
  • Page 18 -⓹ BAG D STRX-302 R/H 3x8 ear lower armS riangleS arrièreS SET 4x8 Cut extra parts (in grey) Cut extra parts (in grey) Couper les parties grisées Couper les parties grisées STRX-030 STRS-102A STRX-301 R/H 3x18 Transmission grease Transmission grease Graisse de transmission Graisse de transmission STRX-128...
  • Page 19 -柒 BAG D R/H 3x10 & r R/H 3x20 ear Brace aSSemBly STRX-055 SSemBlage deS étrierS et du renFort STRX-144 Use only one of these items! N’utiliser qu’une de ces 2 références ! STRX-012 STRX-312 -⓼ BAG D STR-098 STRX-059 ear Sway Bar arre anti rouliS arrière...
  • Page 20 -⓽ BAG D STRX-117 ing Stay ’ upport d aileron Thread lock Thread lock Frein let Frein let R/H 3x10 HT-598015 STR-056 STRX-211 STRX-109 Thread lock Thread lock Frein let Frein let R/H 3x10 CAP 3x28 -⓾ BAG D ear ShockS tower STR-032 upport amortiSSeurS arrière STRX-316...
  • Page 21 -⓬ BAG D ear drive inStallation nStallation du train arrière F/H 3x10 F/H 4x16...
  • Page 22 -㆒ BAG E HT-585014 ront and rear ShockS mortiSSeurS avantS et arrièreS HT-599105 HT-599102 HT-595009 M 2.5 Fill up silicone oil. Wait for air bubbles to escape. Apply silicone oil HT-599121 Close shock cap. to assemble the Remplir d’huile shaft silicone.
  • Page 23 SET 3x5 3,2x7,5x0,7 R/H 3x20 3,2x7,5x0,7 SET 3x5 R/H 3x20...
  • Page 24 -㆒ BAG F ide guard avetteS de protection STRX-008 F/H 3x8 STRX-008 Choose your upper plate Choose your upper plate -㆓ BAG F between the 3 included parts between the 3 included parts Choisissez votre plaque Choisissez votre plaque supérieure parmi les 3 fournies supérieure parmi les 3 fournies adio plate STRX-015...
  • Page 25 Thread lock Thread lock Frein let Frein let R/H 3x8 F/H 3x8 F/H 3x10 ESC (not included) Thread lock Thread lock Frein let Frein let STRX-212 Double sides STRX-217 adesive tapes -叅 BAG F KN-LIPO.STRAP-280 attery plate & e Sc plate inStallation nStallation du Support de Batterie et de contrôleur...
  • Page 26 HT-520001Y HT-501370 STRX-015 STRX-011 Receiver (not included)
  • Page 27 BAG G & w heel nutS ing ScrewS ’ crouS de roueS et viS d aileron Complety wheel (not included) HTR-191001 R/H 3x12 STR-056 HT-501390 CA-290 HT-501603 (Bottom view / Vue de dessous) 44.20 mm / ø 6.20mm...
  • Page 28 Color me and share me on / Coloriez-moi et partagez-moi sur Facebook : HobbytechRc Instagram : hobbytech.rc...

  • Page 29: Reference Guide

    STR-053 STRX-014 STRX-315 Vis fermeture de boite radio Chapes de maintien de barre stabilisatrice STR8 Support amortisseur avant carbone universel 1/8 hobbytech Wing Stay Set Spirit/X2/STR8 Rally Cross Radio Box Universal 1/8 HT Carbon fiber rear Shock Tower STRX-015 STR-056...
  • Page 30 Name : Date: Track/event: Temp : Air °C Track °C Best time : Race result : Comment: TRACK Indoor Tight Smooth Hard Packed Blue Groove Low Bite Hight Bite CONDITION Oudoor Open Rough Loose/Loamy Dusty Med Bite Other SHOCKS SETTINGS FRONT SUSPENSION Anti-roll bar Camber...
  • Page 31 SET-UP SHEET BASIC SHOCKS SETTINGS FRONT SUSPENSION Anti-roll bar Camber FRONT REAR Front Roll Center angle Front plate 1° 2° 3° ° Rear plate 1° 2° 3° Rebound Stop Silicon oil Piston 6 x 1.5 mm 6 x 1.5 Spring Black Black Spring...

  • Page 32: General Information

    General information Specification are subject to change without notice. Les spécificités peuvent changer sans information préalable. Photograph shows model after assembly and painting. Les photos sont non contractuelles.
