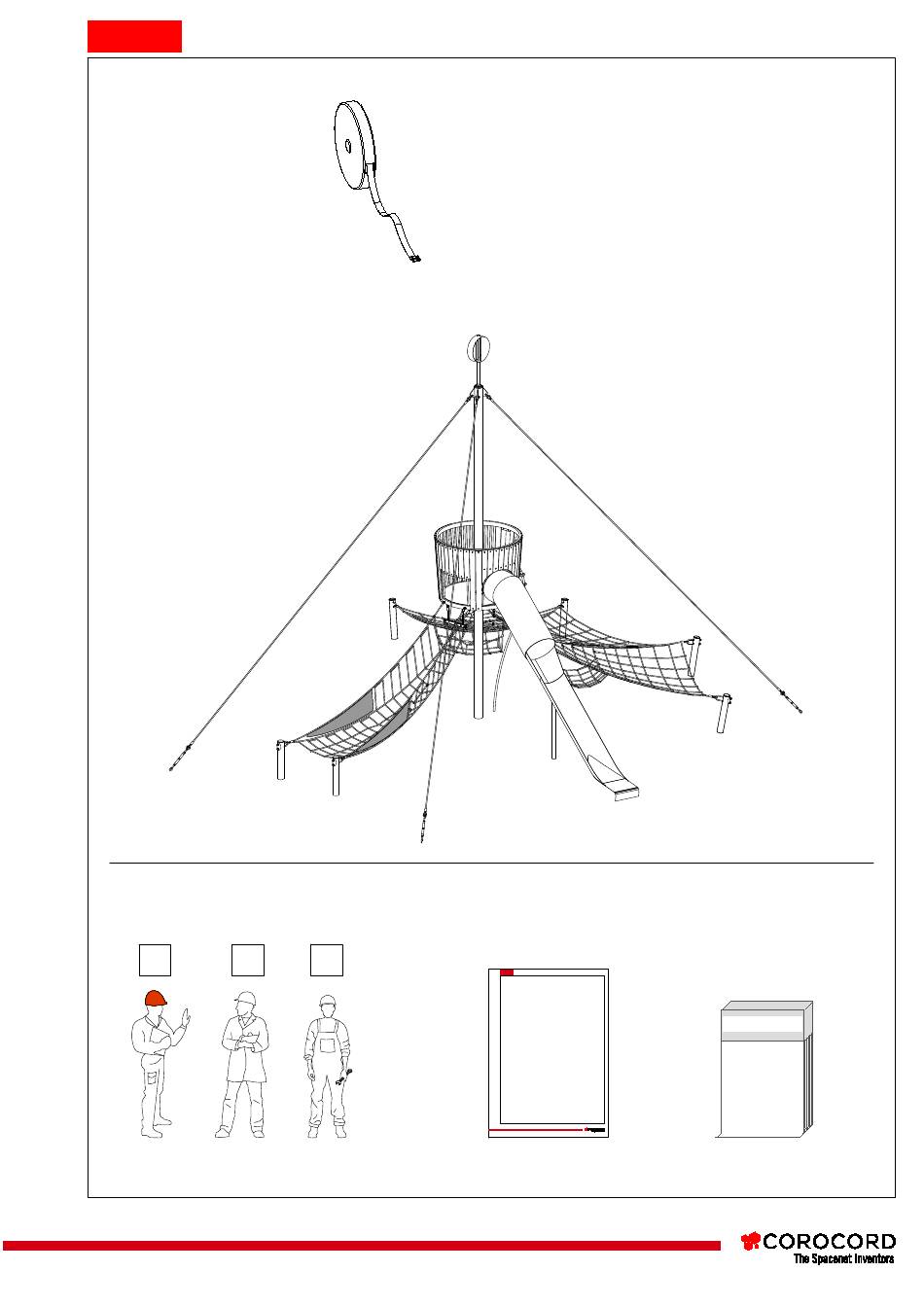

COROCORD 2900 Installation Instruction

Hide thumbs Also See for 2900:

Advertisement

Quick Links

Download this manual
2900
Installation instruction
Montageanleitung
Instructions de montage
Indicaciones de montaje
Istruzioni di montaggio
Montagehandleiding
Monteringsanvisning
Monteringsvejledning
Инструкция по установке
Asennusohje
Οδηγίες εγκατάστασης
1x
1x
T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg
COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com
Copyright 13.12.2019 by COROCORD Raumnetz GmbH
Check foundation before installation!
Vor Montagebeginn Fundamentierung überprüfen!
Vérifier les fondations avant de commencer le montage !
¡Compruebe la fundación antes de la instalación!
Verificare le fondamenta prima di procedere all'installazione!
Controleer fundering voor de installatie!
Kontrollera fundament innan installation!
Check fundament før installation!
Перед установкой проверить основание!
Tarkista ankkuroinnin perustus ennen asennusta!
Ελέγξτε τη θεμελίωση πριν την εγκατάσταση!
2x
H 114
H 135
H 153
COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com
Copyright 13.12.2019 by COROCORD Raumnetz GmbH
1/14
Working Days
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the 2900 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for COROCORD 2900

Summary of Contents for COROCORD 2900

  • Page 1 Ελέγξτε τη θεμελίωση πριν την εγκατάσταση! H 114 Working Days H 135 H 153 COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 2 13 11500005 (2x) DIN 933 M12x40 DIN 125 13/24 13 10400005 (2x) 1310650010 (2x) 16 10110000 (6x) DIN 934 M12 DIN 1587 M12 M12x25mm T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 3 19 20200000 (12x) 21 10500000 (6x) 13 12610005 (6x) 13 12550005 (6x) 23 02900005 (6x) DIN 933 M8x16 DIN 125 8.4/17 tree clip T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 4 2900 4 /14 12 1 650kg 5.00m x 5.00m 1 Set 09 10361000 (1x) DIN 894 SW36 Ø 18mm (min. L=105mm) T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 5 2900 5 /14 12mm 5.00m x 5.00m 13 12340040 (8x) DIN 7991 M20x50 T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 6 2900 6 /14 T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 7 2900 7 /14 foundation plan installation plan COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 8 DIN 894 SW36 installation plan foundation plan H 153 COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 9 Mastefoden skal fyldes med beton! Опорная мачта должна быть заполнена бетоном! Mastojalka on betonoitava! H βάση του στύλου πρέπει να γεμίσει με σκυρόδεμα! T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 10 2900 10 /14 21 00030000 (1x) 13 10250005 (4x) 13 11000010 (4x) "Peter Hannes" DIN 933 M16x65 DIN 125 17/30 T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 11 CRN290011-03-xxxx CRN290011-01-xxxx installation plan 3. H 135 COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 12 DIN 913 M12x35 foundation plan H 114 15 51610000 (4x) COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH 15 51020000 (1x) curly sliding pole T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com...
  • Page 13 2906 2954 2900 2950 2964 2974 2960 2970 COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH Tunnel PE slide to 29xx Installation instruction Check foundation before installation! Montageanleitung Vor Montagebeginn Fundamentierung überprüfen! Instructions de montage Vérifier les fondations avant de commencer le montage !
  • Page 14 Onderhoudsinstructies Underhållsmanual Vedligeholdelsesmanual Инструкция по обслуживанию Huolto-ohje Οδηγίες συντήρησης COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH T:\_ORIGINALZEICHNUNGEN\2000_Spiel- & Kletternetze\2900\05_Montageanleitung_Wartungshinweise_intern\COR290000 Installatin Instruction_int_rev3.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 13.12.2019 by COROCORD Raumnetz GmbH...
  • Page 15 Перед установкой проверить основание! Tarkista ankkuroinnin perustus ennen asennusta! Ελέγξτε τη θεμελίωση πριν την εγκατάσταση! J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 114 Installation of mast step\DWG's\H 120 Installation of steel posts_rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH...
  • Page 16 H 114 Installation of mast step 07 31xxxxxx (1x) H102 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 114 Installation of mast step\DWG's\H 120 Installation of steel posts_rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com 16 10161000 (4x) Copyright 30.07.2018 by COROCORD Raumnetz GmbH HSL-3 M16x50 24mm Ø...
  • Page 17 H 114 Installation of mast step PLAN J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 114 Installation of mast step\DWG's\H 120 Installation of steel posts_rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH Ø 24mm Ø24 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 114 Installation of mast step\DWG's\H 120 Installation of steel posts_rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com...
  • Page 18 H 114 Installation of mast step 16 10161000 (4x) HSL-3 M16x50 24mm J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 114 Installation of mast step\DWG's\H 120 Installation of steel posts_rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH...
  • Page 19 19 20200000 (2x) M20x750 139.7mm 21x37 DIN125 M20 DIN934 M20 DIN1587 13 12610005 (1x) 13 12550005 (1x) 23 02900000 (1x) 21 10500000 (1x) DIN 933 M8x16 30 min. COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 18.04.2016 by Corocord Raumnetz GmbH...
  • Page 20 19 20200000 (2x) M20x750 139.7mm 21x37 DIN125 M20 DIN934 M20 DIN1587 13 12610005 (1x) 13 12550005 (1x) 23 00290000 (1x) 21 10500000 (1x) DIN 933 M8x16 30 mm COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 18.04.2016 by Corocord Raumnetz GmbH...
  • Page 21 H 135 Installing U-bolts to steel posts 3 cm COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 18.04.2016 by Corocord Raumnetz GmbH...
  • Page 22 Перед установкой проверить основание! Asennusohje Tarkista ankkuroinnin perustus ennen asennusta! Οδηγίες εγκατάστασης Ελέγξτε τη θεμελίωση πριν την εγκατάσταση! J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH...
  • Page 23 M 16 DIN 582 A2 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com...
  • Page 24 3 /6 Version 1 with 09 00050010 (1x) 10 03000000 (1x) 10 20780000 (1x) Gr. 5 Gr.3 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH...
  • Page 25 H 153 Installation of turnbuckle 4 /6 09 10030010 (1x) Gr. 5 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH...
  • Page 26 H 153 Installation of turnbuckle 5 /6 Version 2 with 10 20780000 (1x) 10 21340000 (1x) 09 10240010 (1x) RD24 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH...
  • Page 27 H 153 Installation of turnbuckle 6 /6 09 10361000 (1x) J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 153 Installation of turnbuckle\DWG's\H 153 Installation of turnbuckle_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 02.08.2018 by COROCORD Raumnetz GmbH...
  • Page 28 H 102: Installation of heavy weight anchors Check foundation before installation! ØdB J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 102 Installation of heavy weight anchor hsl\DWG's\H 102 Installation of heavy weight anchors_rev2.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 31.08.2018 by COROCORD Raumnetz GmbH...
  • Page 29 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of M16x50 M16 DIN 582 A2 turnbuckle with ring nut_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH 20 - 30 min. J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of turnbuckle with ring nut_int rev1.dwg...
  • Page 30 PLAN J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of turnbuckle with ring nut_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH Ø24mm J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of turnbuckle with ring nut_int rev1.dwg...
  • Page 31 H 111 Installation of turnbuckle with ring nut 1 = 2 J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of turnbuckle with ring nut_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH...
  • Page 32 H 111 Installation of turnbuckle with ring nut J:\Konstruktion\15_Montageanleitungen_Wartungshinweise_Hinweisblätter\Hinweisblätter\H 100\H 111 Installation of turnbuckle with ring nut\DWGs\H 111 Installation of turnbuckle with ring nut_int rev1.dwg COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com Copyright 30.07.2018 by COROCORD Raumnetz GmbH...
