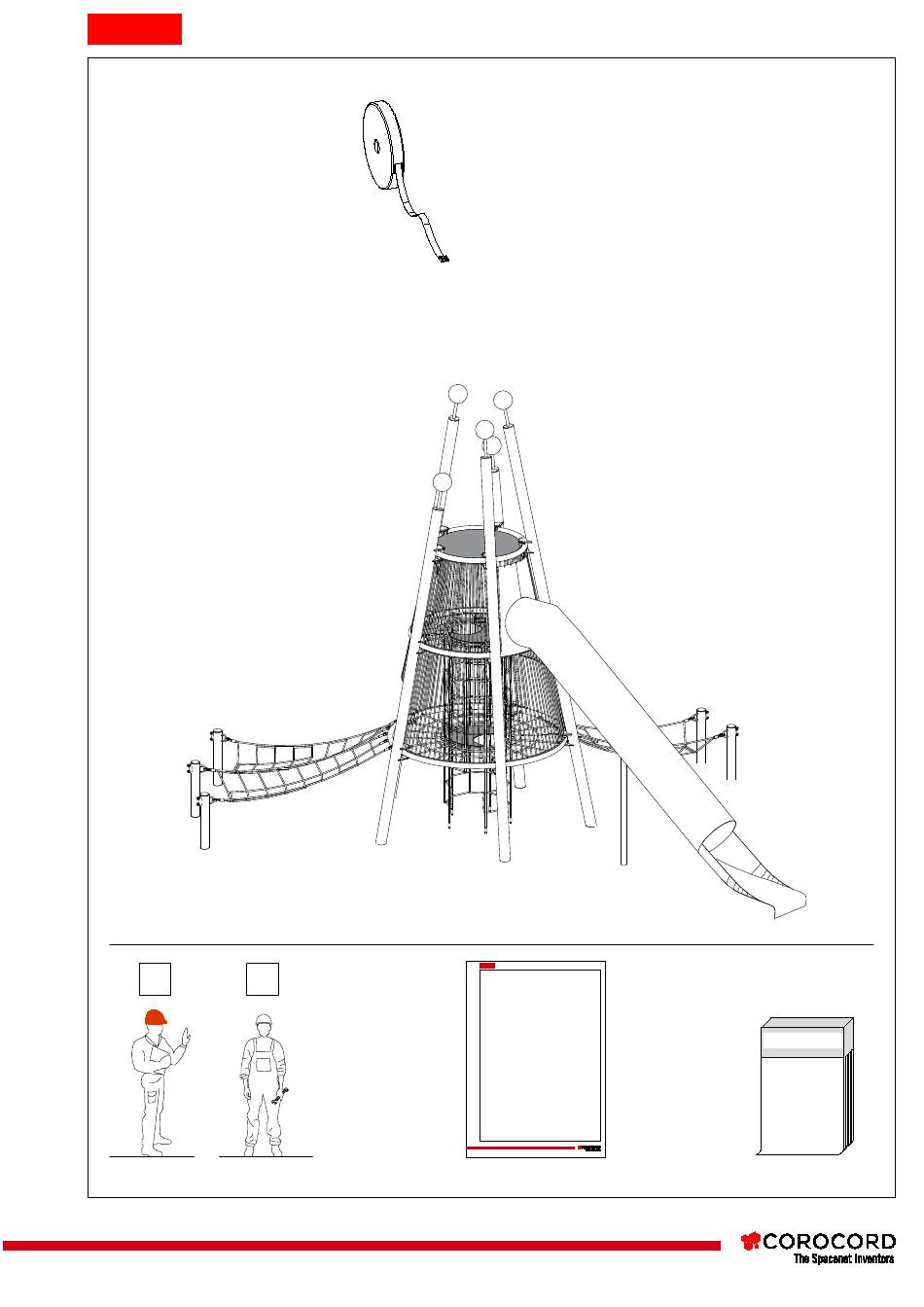

COROCORD 2960 Installation Instruction

Hide thumbs

Advertisement

Quick Links

Download this manual
2960
Installation instruction
Montageanleitung
Instructions de montage
Indicaciones de montaje
Istruzioni di montaggio
Montagehandleiding
Monteringsanvisning
Monteringsvejledning
Инструкция по установке
Asennusohje
Οδηγίες εγκατάστασης
1x
3x
J:\Originalzeichnungen\2000_Spiel- & Kletternetze\2960\05_Montageanleitung_Wartungshinweise\M 2960 int_rev4.dwg
COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com
Copyright 03.11.2020 by COROCORD Raumnetz GmbH
Check foundation before installation!
Vor Montagebeginn Fundamentierung überprüfen!
Vérifier les fondations avant de commencer le montage !
¡Compruebe la fundación antes de la instalación!
Verificare le fondamenta prima di procedere all'installazione!
Controleer fundering voor de installatie!
Kontrollera fundament innan installation!
Check fundament før installation!
Перед установкой проверить основание!
Tarkista ankkuroinnin perustus ennen asennusta!
Ελέγξτε τη θεμελίωση πρίν την εγκατάσταση!
H 180
H 135
H 111
H 102
H 101
KCC296001
J:\Originalzeichnungen\2000_Spiel- & Kletternetze\2960\05_Montageanleitung_Wartungshinweise\M 2960 int_rev4.dwg
COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com
Copyright 03.11.2020 by COROCORD Raumnetz GmbH
1/21
Working Days
2
