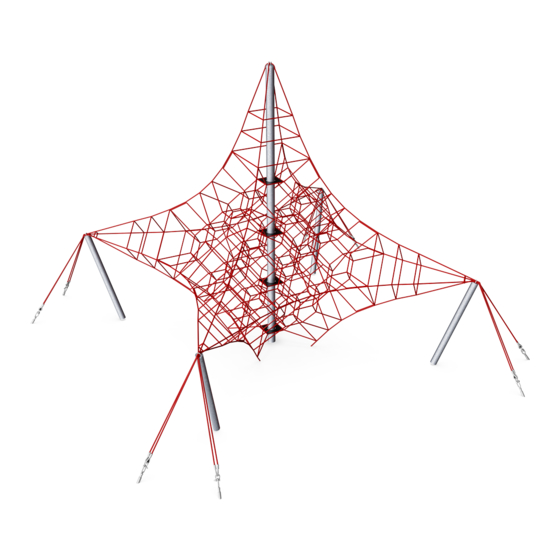

COROCORD 4240 Installation Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
4240

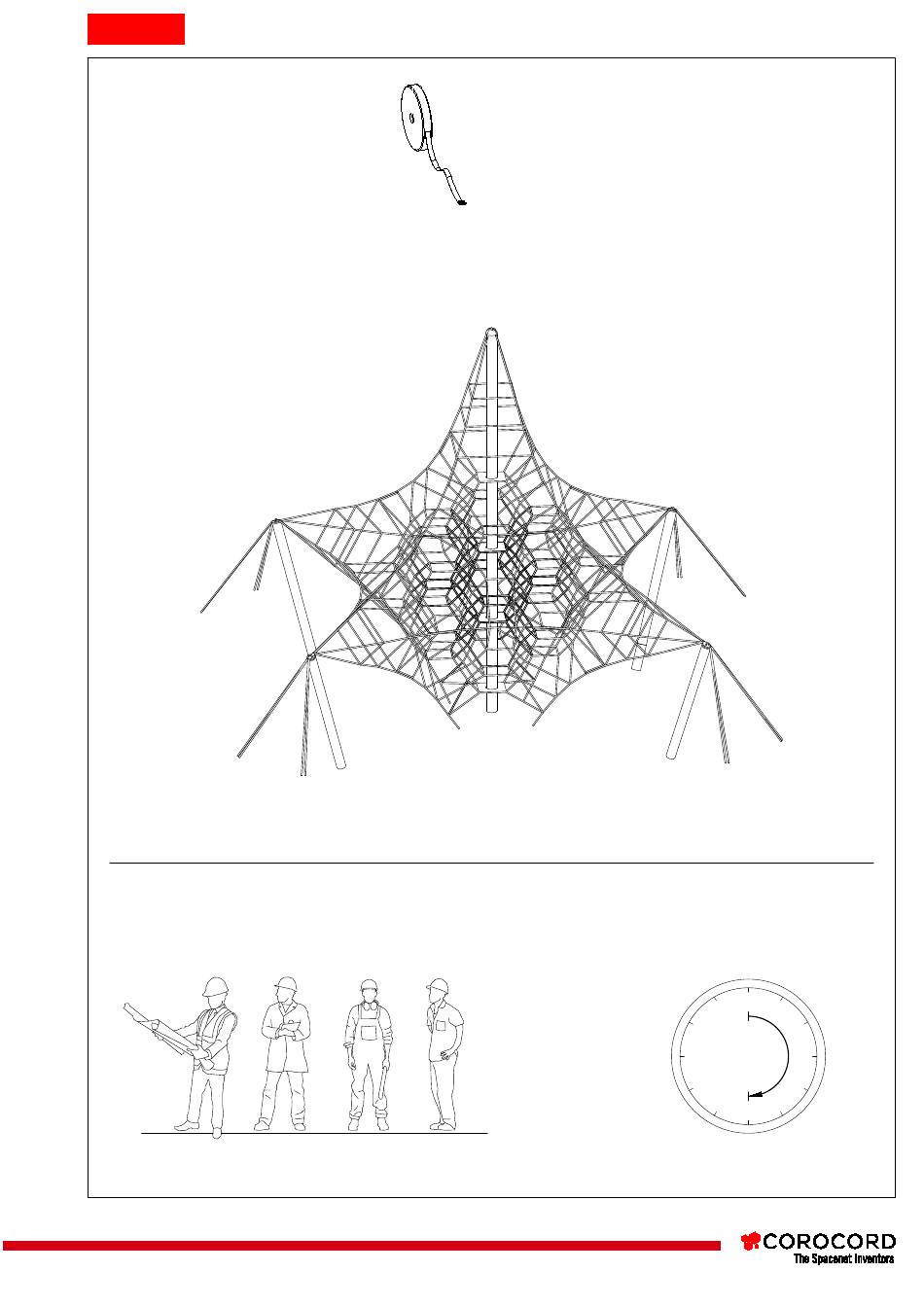

Installation instruction
Montageanleitung
Instructions de montage
Indicaciones de montaje
Istruzioni di montaggio
Montagehandleiding
Monteringsanvisning
Monteringsvejledning
Инструкция по установке
Asennusohje
J:\Originalzeichnungen\4000_Oktanetze\4240\05_Montageanleitung_Wartungshinweise\M 4240_int rev2.dwg
COROCORD Raumnetz GmbH / info@corocord.com / www.corocord.com
Copyright 27.11.2018 by COROCORD Raumnetz GmbH
Check foundation before installation!
Vor Montagebeginn Fundamentierung überprüfen!
Vérifier les fondations avant de commencer le montage !
¡Compruebe la fundación antes de la instalación!
Verificare le fondamenta prima di procedere all'installazione!
Controleer fundering voor de installatie!
Kontrollera fundament innan installation!
Check fundament før installation!
Перед установкой проверить основание!
Tarkista ankkuroinnin perustus ennen asennusta!
1/15
12
1
11
10
2
9
3
8
4
7
5
6
