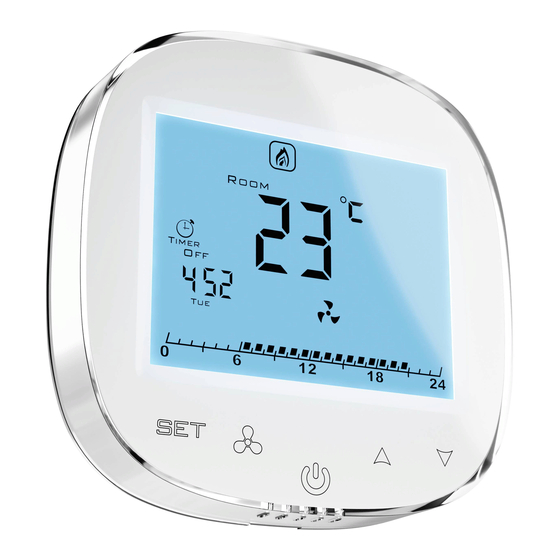

HMI WING HY jest panelem sterującym, przeznaczonym do
wszystkich rodzajów kurtyn WING EC. Posiada interfejs z
protokołem Modbus RTU dla łatwej integracji z systemami
automatyki budynkowej (BMS). Cechuje się bardzo łatwą i intuicyjną
obsługą dzięki wygodnej, praktycznej klawiaturze dotykowej oraz
podświetlanemu ekranowi.
Sterownik HMI WING HY został wykonany z najwyższej klasy
materiałów elektronicznych. Panel przystosowany jest do pracy
ciągłej na zasilaniu jednofazowym 230 V AC. Dzięki przemyślanej
konstrukcji, sterownik instaluje się w bardzo wygodny sposób, na
specjalnym uchwycie montażowym w puszcze podtynkowej Ø60
mm. Uchwyt montażowy umożliwia łatwą instalację i deinstalację
panelu. Przewody elektryczne wpinane są bezpośrednio w listwę
zaciskową, umiejscowioną w tylnej części sterownika. Panel
umożliwia trójstopniową regulację prędkości obrotowej
wentylatorów z silnikami EC, a także trójstopniową regulację mocy
grzania.
Dzięki wbudowanemu termostatowi oraz funkcji programatora,
sterownik pozwala na zdefiniowanie parametrów pracy w
harmonogramie tygodniowym (dni robocze/weekend, po 4 okresy
grzewcze na dobę).
Instalacja zewnętrznego czujnika drzwiowego pozwala na wybór
jednego trzech trybów pracy automatycznej:
- Drzwi (domyślny): grzanie z nawiewem bądź sam nawiew,
utrzymywanie zadanej temperatury. Aktywny tylko przy otwartych
drzwiach.
- Pomieszczenie: grzanie z nawiewem bądź sam nawiew (nawiew
uruchamiany ręcznie), utrzymywanie zadanej temperatury. Aktywny
niezależnie od stanu czujnika drzwiowego.
- Drzwi + pomieszczenie: grzanie z nawiewem bądź sam nawiew,
utrzymywanie zadanej temperatury. Aktywny zależnie stanu
czujnika drzwiowego.
Sterownik HMI WING HY optymalizuje pracę kurtyn, zapewniając im
nieprzerwane i niezawodne funkcjonowanie, a przemyślane funkcje
urządzenia pozwalają na znaczne oszczędzanie energii.
HMI WING HY (
HMI WING HY is a control panel, dedicated for all types of WING EC
curtains. It has an interface with RTU Modbus protocol for easy
integration with building management systems (BMS). It is
characterised by very easy and intuitive operation due to the
comfortable, practical keypad and backlit screen.
HMI WING HY controller has been made from electronic materials
of the highest class. The panel is adapted for continuous operation
with 230 V AC single-phase power supply. Due to the well-thought
design, the controller is installed in a very easy manner on a special
mounting bracket in the Ø60 mm flush mounting box. The mounting
bracket enables easy installation and removal of the panel. Electric
wires are connected directly to the terminal block, located at the
back of the controller. The panel enables three-position regulation
of rotational speed of the fans with EC motors, as well as three-
position regulation of the heating power.
Due to the integrated thermostat and as well as programmer
function, the controller enables to define operating parameters in
the weekly schedule (on working days/at weekend, with 4 heating
periods per 24 hours).
The installation of an external door sensor enables the selection of
one of three modes of automatic operation:
• Door (default one): heating with the air supply or only the air
supply, maintenance of set temperature. Active only with open
door.
• Room: heating with the air supply or only the air supply (air supply
activated manually), maintenance of the set temperature. Active
regardless of the status of the door sensor.
• Door + room: heating with the air supply or only the air supply,
maintenance of the set temperature. Active, depending on the
status of the door sensor.
HMI WING HY controller optimises the operation of the curtains,
ensuring their continuous and reliable operation, and well-thought
functions of the device enable significant power efficiency.
1-4-2801-0155)
MANUAL
(ver. 05.2020)
HMI WING HY настенный контроллер, предназначенный для
управления воздушными завесами WING EC всех типов. Он
имеет интерфейс с протоколом связи Modbus RTU для легкой
интеграции с системами автоматизации зданий (BMS).
Контроллер имеет очень простое и интуитивно понятное
управление, благодаря удобной и практичной клавиатуре и
подсветке экрана. Контроллер изготовлен из
высококачественных электронных компонентов. Он
предназначен для непрерывной работы с однофазной сетью
переменного тока напряжением 230 В. Благодаря
продуманной конструкции, монтаж контроллера
осуществляется очень простым способом: на специальном
кронштейне в монтажной коробке Ø60 мм. Кронштейн
позволяет легко производить установку и снятие контроллера.
Электрические кабели подключаются непосредственно к
клеммной колодке, расположенной на задней панели
контроллера. Контроллер позволяет осуществлять
трехпозиционное регулирование скоростью вращения
вентиляторов с ЕС двигателями, и таким образом
трехпозиционное регулирование теплопроизводительности
агрегата.
Благодаря встроенному, контроллер позволяет
программировать режимы работы завесы на неделю
(ежедневно, 4 интервала работы в сутки). Контроллер позволяет
выбрать один из трех основных режимов работы:
• «Двери» (по умолчанию): Работа завесы с нагревом
подаваемого воздуха или без нагрева. Необходим
опциональный датчик открытия двери. Подача воздуха
активируется только при открытой двери.
• «Помещение»: Работа завесы с нагревом подаваемого
воздуха. Работа завесы активируется независимо от датчика
открытия двери, если температура в помещении ниже
заданной.
• «Двери + помещение»: Работа завесы с нагревом
подаваемого воздуха для поддержания заданной температуры
в помещении. Необходим опциональный датчик открытия
двери. Работа завесы активируется, если открыта дверь или
температура в помещении ниже заданной.
Контроллер HMI WING HY оптимизирует работу завесы,
обеспечивая ее непрерывное и надежное функционирование, а
VTS Group S.A.
11-13, Boulevard de la Foire
L-1528 Luxembourg
HMI WING HY ir sienas kontrolieris, paredzēts visu tipu WING EC
gaisa aizkaru vadībai. Tam ir interfeiss ar Modbus RTU sakaru
protokoliem vieglai integrācijai ar ēku automatizācijas sistēmām
(BMS). Kontrolierim ir ļoti vienkārša un intuitīvi saprotama
vadība, pateicoties ērtajai un praktiskajai tastatūrai un ekrāna
apgaismojumam. Kontrolieris ir izgatavots no augstas kvalitātes
elektroniskajiem komponentiem. Tas ir paredzēts nepārtrauktam
darbam vienfāzes maiņstrāvas tīklā ar spriegumu 230 V.
Pateicoties pārdomātajai konstrukcijai, kontroliera montāža tiek
veikta ļoti vienkāršā veidā: uz speciāla balsteņa montāžas kārbā ar
Ø60 mm. Balstenis ļauj kontrolieri viegli uzstādīt un noņemt.
Elektrības kabeļus pieslēdz tieši pie spaiļu bloka, kurš atrodas uz
kontroliera aizmugures paneļa. Kontrolieris ļauj 3 pozīcijās
regulēt ventilatoru ar EC dzinējiem griešanās ātrumu, un tādējādi
regulē 3 pozīcijās agregāta siltuma atdevi.
Pateicoties iebūvētajam termostatam un opcionālajam
temperatūras sensoram, kontrolieris ļauj programmēt aizkara
darba režīmus nedēļai (ik dienu, 4 darba intervāli diennaktī).
Kontrolieris ļauj izvēlēties vienu no trim pamata darba režīmiem :
• ''Durvis'' (pēc noklusējuma): Aizkara darbība ar pieplūdes gaisa
apsildi vai bez apsildes. Nepieciešams оpcionāls durvju atvēršanas
sensors. Gaisa padeve aktivizējas tikai atvērtu durvju gadījumā.
• ''Telpa'': aizkara darbība ar pieplūdes gaisa apsildi. Aizkara
darbība aktivizējas neatkarīgi no durvju atvēršanas sensora, ja
temperatūra telpā ir zemāka par uzdoto.
• ''Durvis + telpa'': aizkara darbība ar pieplūdes gaisa apsildi, lai
telpā uzturētu uzdoto temperatūru. Nepieciešams opcionāls
durvju atvēršanas sensors. Aizkara darbība aktivizējas , ja durvis
ir atvērtas vai temperatūra telpā ir zemāka par uzdoto.
Kontrolieris HMI WING HY optimizē aizkara darbību, nodrošinot
tā nepārtrauktu un drošu funkcionēšanu, bet tā labi pārdomātās
funkcijas ļauj būtiski ietaupīt enerģiju.
