VTS Medical Systems 1-4-2801-0155 Manual

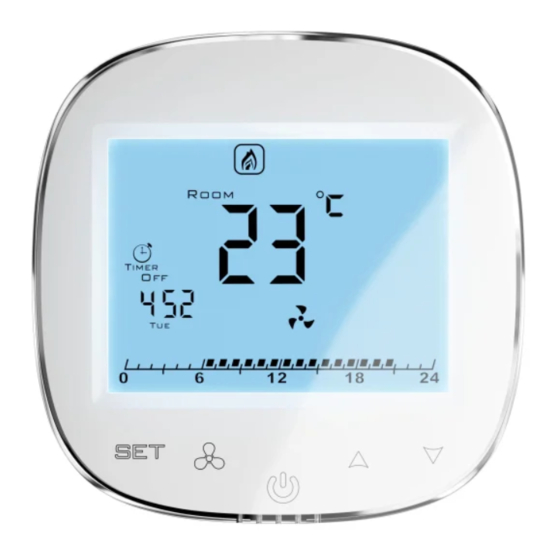

HMI WING HY jest panelem sterującym, przeznaczonym do
wszystkich rodzajów kurtyn WING EC. Posiada interfejs z
protokołem Modbus RTU dla łatwej integracji z systemami
automatyki budynkowej (BMS). Cechuje się bardzo łatwą i intuicyjną
obsługą dzięki wygodnej, praktycznej klawiaturze dotykowej oraz
podświetlanemu ekranowi.
Sterownik HMI WING HY został wykonany z najwyższej klasy
materiałów elektronicznych. Panel przystosowany jest do pracy
ciągłej na zasilaniu jednofazowym 230 V AC. Dzięki przemyślanej
konstrukcji, sterownik instaluje się w bardzo wygodny sposób, na
specjalnym uchwycie montażowym w puszcze podtynkowej Ø60
mm. Uchwyt montażowy umożliwia łatwą instalację i deinstalację
panelu. Przewody elektryczne wpinane są bezpośrednio w listwę
zaciskową, umiejscowioną w tylnej części sterownika. Panel
umożliwia trójstopniową regulację prędkości obrotowej
wentylatorów z silnikami EC, a także trójstopniową regulację mocy
grzania.
Dzięki wbudowanemu termostatowi oraz funkcji programatora,
sterownik pozwala na zdefiniowanie parametrów pracy w
harmonogramie tygodniowym (dni robocze/weekend, po 4 okresy
grzewcze na dobę).
Instalacja zewnętrznego czujnika drzwiowego pozwala na wybór
jednego trzech trybów pracy automatycznej:
- Drzwi (domyślny): grzanie z nawiewem bądź sam nawiew,
utrzymywanie zadanej temperatury. Aktywny tylko przy otwartych
drzwiach.
- Pomieszczenie: grzanie z nawiewem bądź sam nawiew (nawiew
uruchamiany ręcznie), utrzymywanie zadanej temperatury. Aktywny
niezależnie od stanu czujnika drzwiowego.
- Drzwi + pomieszczenie: grzanie z nawiewem bądź sam nawiew,
utrzymywanie zadanej temperatury. Aktywny zależnie stanu
czujnika drzwiowego.
Sterownik HMI WING HY optymalizuje pracę kurtyn, zapewniając im
nieprzerwane i niezawodne funkcjonowanie, a przemyślane funkcje
urządzenia pozwalają na znaczne oszczędzanie energii.
HMI WING HY (
HMI WING HY is a control panel, dedicated for all types of WING EC
curtains. It has an interface with RTU Modbus protocol for easy
integration with building management systems (BMS). It is
characterised by very easy and intuitive operation due to the
comfortable, practical keypad and backlit screen.
HMI WING HY controller has been made from electronic materials
of the highest class. The panel is adapted for continuous operation
with 230 V AC single-phase power supply. Due to the well-thought
design, the controller is installed in a very easy manner on a special
mounting bracket in the Ø60 mm flush mounting box. The mounting
bracket enables easy installation and removal of the panel. Electric
wires are connected directly to the terminal block, located at the
back of the controller. The panel enables three-position regulation
of rotational speed of the fans with EC motors, as well as three-
position regulation of the heating power.
Due to the integrated thermostat and as well as programmer
function, the controller enables to define operating parameters in
the weekly schedule (on working days/at weekend, with 4 heating
periods per 24 hours).
The installation of an external door sensor enables the selection of
one of three modes of automatic operation:
• Door (default one): heating with the air supply or only the air
supply, maintenance of set temperature. Active only with open
door.
• Room: heating with the air supply or only the air supply (air supply
activated manually), maintenance of the set temperature. Active
regardless of the status of the door sensor.
• Door + room: heating with the air supply or only the air supply,
maintenance of the set temperature. Active, depending on the
status of the door sensor.
HMI WING HY controller optimises the operation of the curtains,
ensuring their continuous and reliable operation, and well-thought
functions of the device enable significant power efficiency.
1-4-2801-0155)
MANUAL
(ver. 05.2020)
HMI WING HY настенный контроллер, предназначенный для
управления воздушными завесами WING EC всех типов. Он
имеет интерфейс с протоколом связи Modbus RTU для легкой
интеграции с системами автоматизации зданий (BMS).
Контроллер имеет очень простое и интуитивно понятное
управление, благодаря удобной и практичной клавиатуре и
подсветке экрана. Контроллер изготовлен из
высококачественных электронных компонентов. Он
предназначен для непрерывной работы с однофазной сетью
переменного тока напряжением 230 В. Благодаря
продуманной конструкции, монтаж контроллера
осуществляется очень простым способом: на специальном
кронштейне в монтажной коробке Ø60 мм. Кронштейн
позволяет легко производить установку и снятие контроллера.
Электрические кабели подключаются непосредственно к
клеммной колодке, расположенной на задней панели
контроллера. Контроллер позволяет осуществлять
трехпозиционное регулирование скоростью вращения
вентиляторов с ЕС двигателями, и таким образом
трехпозиционное регулирование теплопроизводительности
агрегата.
Благодаря встроенному, контроллер позволяет
программировать режимы работы завесы на неделю
(ежедневно, 4 интервала работы в сутки). Контроллер позволяет
выбрать один из трех основных режимов работы:
• «Двери» (по умолчанию): Работа завесы с нагревом
подаваемого воздуха или без нагрева. Необходим
опциональный датчик открытия двери. Подача воздуха
активируется только при открытой двери.
• «Помещение»: Работа завесы с нагревом подаваемого
воздуха. Работа завесы активируется независимо от датчика
открытия двери, если температура в помещении ниже
заданной.
• «Двери + помещение»: Работа завесы с нагревом
подаваемого воздуха для поддержания заданной температуры
в помещении. Необходим опциональный датчик открытия
двери. Работа завесы активируется, если открыта дверь или
температура в помещении ниже заданной.
Контроллер HMI WING HY оптимизирует работу завесы,
обеспечивая ее непрерывное и надежное функционирование, а
VTS Group S.A.
11-13, Boulevard de la Foire
L-1528 Luxembourg
HMI WING HY on juhtimispaneel, mis on mõeldud kõikide WING
EC kardinate jaoks. Sellel on RTU Modbus protokolliga liides, mida
on lihtne hoone juhtimissüsteemidega (BMS) integreerida. Seda
iseloomustab väga lihtne ja intuitiivne juhtimine tänu mugavale ja
praktilisele klaviatuurile ja taustavalgustusega ekraanile.
HMI WING HY juhtseade on tehtud tippklassi elektroonilistest
materjalidest. Paneel on kohandatud katkematu töö jaoks 230 V
vahelduvvooluga ühefaasilise toiteallikaga. Hästi läbimõeldud
ehituse tõttu saab juhtseadme paigaldada väga hõlpsasti
spetsiaalse paigaldusklambriga Ø60 mm silepaigaldusega karpi.
Paigaldusklamber tagab paneeli lihtsa paigalduse ja eemaldamise.
Elektrijuhtmed ühendatakse otse klemmikilpi, mis asub
juhtseadme tagaküljel. Paneel EC mootoritega võimaldab
ventilaatorite pöörlemiskiirust kolmes asendis reguleerida,
samuti saab kolmes asendis reguleerida küttevõimsust.
Tänu integreeritud termostaadile ja temperatuuriandurile ning
programmeerimisfunktsioonile võimaldab juhtseade määrata
tööparameetreid nädalagraafiku alusel (tööpäevadel /
puhkepäevadel, 4 kütteperioodi 24 h kohta).
Täiendava ukseanduri paigaldamine võimaldab valida ühe
kolmest automaatöö režiimidest:
• Uks (vaikeseade): küte õhktoitega või ainult õhktoide, seatud
temperatuuri hoidmine. Aktiivne ainult avatud uksega.
• Tuba: küte õhktoitega või ainult õhktoide (õhktoide
käivitatakse käsitsi), seatud temperatuuri hoidmine.
• Uks + tuba: küte õhktoitega või ainult õhktoide, seatud
temperatuuri hoidmine. Aktiivne olenevalt ukseanduri olekust.
HMI WING HY juhtseade optimeerib kardinate tööd, tagades
nende jätkuva ja töökindla töö, ning seadme hästi läbimõeldud
funktsioonid võimaldavad suurt elektrienergia kokkuhoidu.
