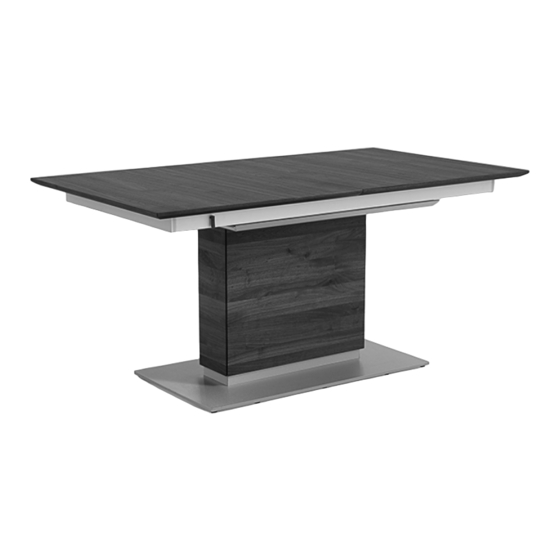

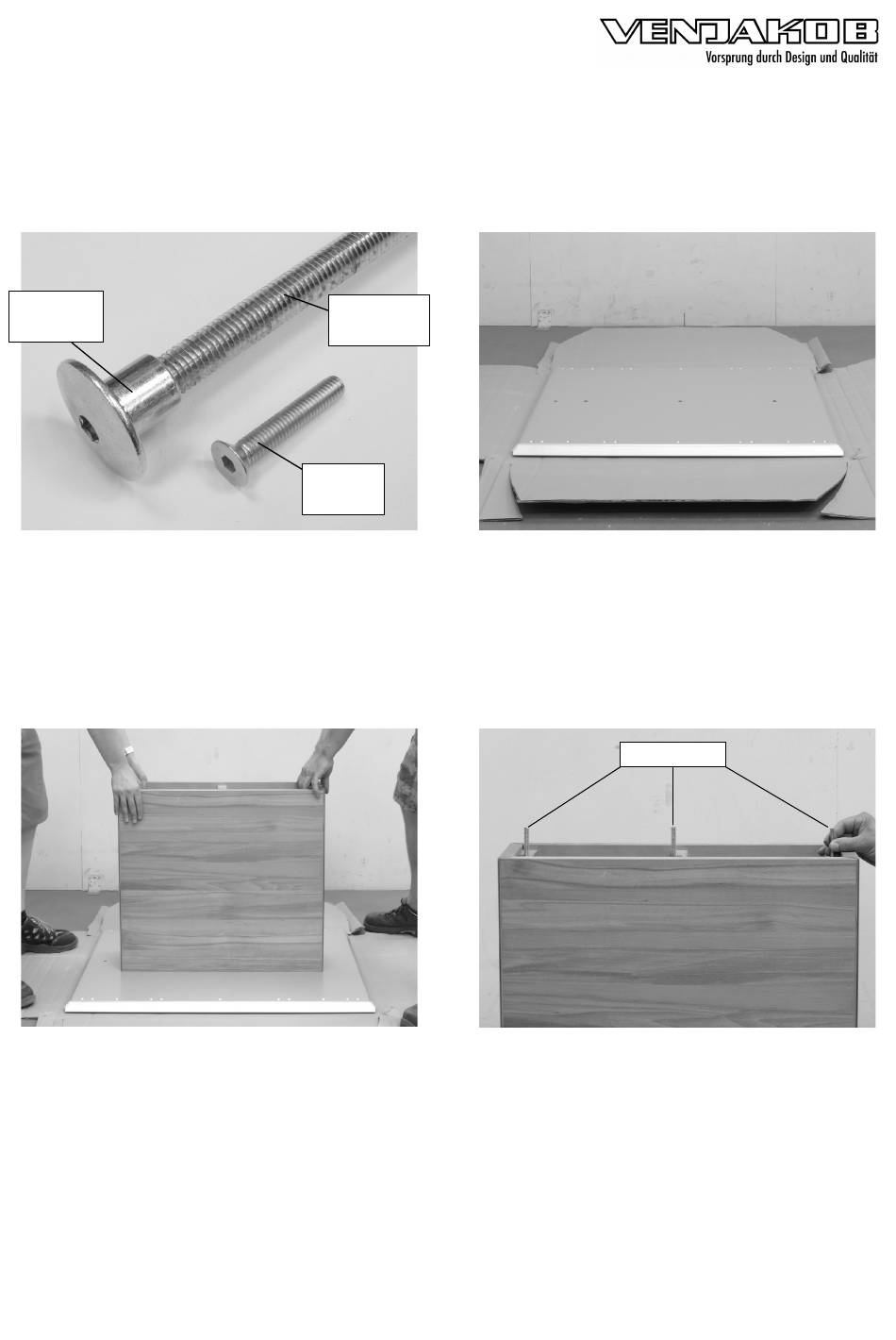

Aufbauanleitung / assembly instructions mod.
6665 - 6668 & 6675 - 6678 mit Frontauszug
3x
M10 x 16
1. Montagematerial
1. fitting material
3. Die Holzsäule mittig auf der Metallwanne
positionieren.
3. Centre the wooden frame on the metal trough.
6665 - 6668 & 6675 - 6678 mit Frontauszug
3x
M10 x 635
14x
M6 x 35
1 / 4
2. Die Metallwanne auf den Boden legen und die
Verpackung öffnen.
2. Lay the metal trough on the floor and open the
packing.
M10 x 635
4. Die 3 Gewindestangen je 3 Umdrehungen in
die Metallwanne eindrehen.
4. Turn the 3 treaded bars into the metal trough
with 3 turns each.
Änderungsdatum: 17.02.16
