Betriebsanleitung - MODSTER SR100 Hurricane
Installation und Nachtjustierung

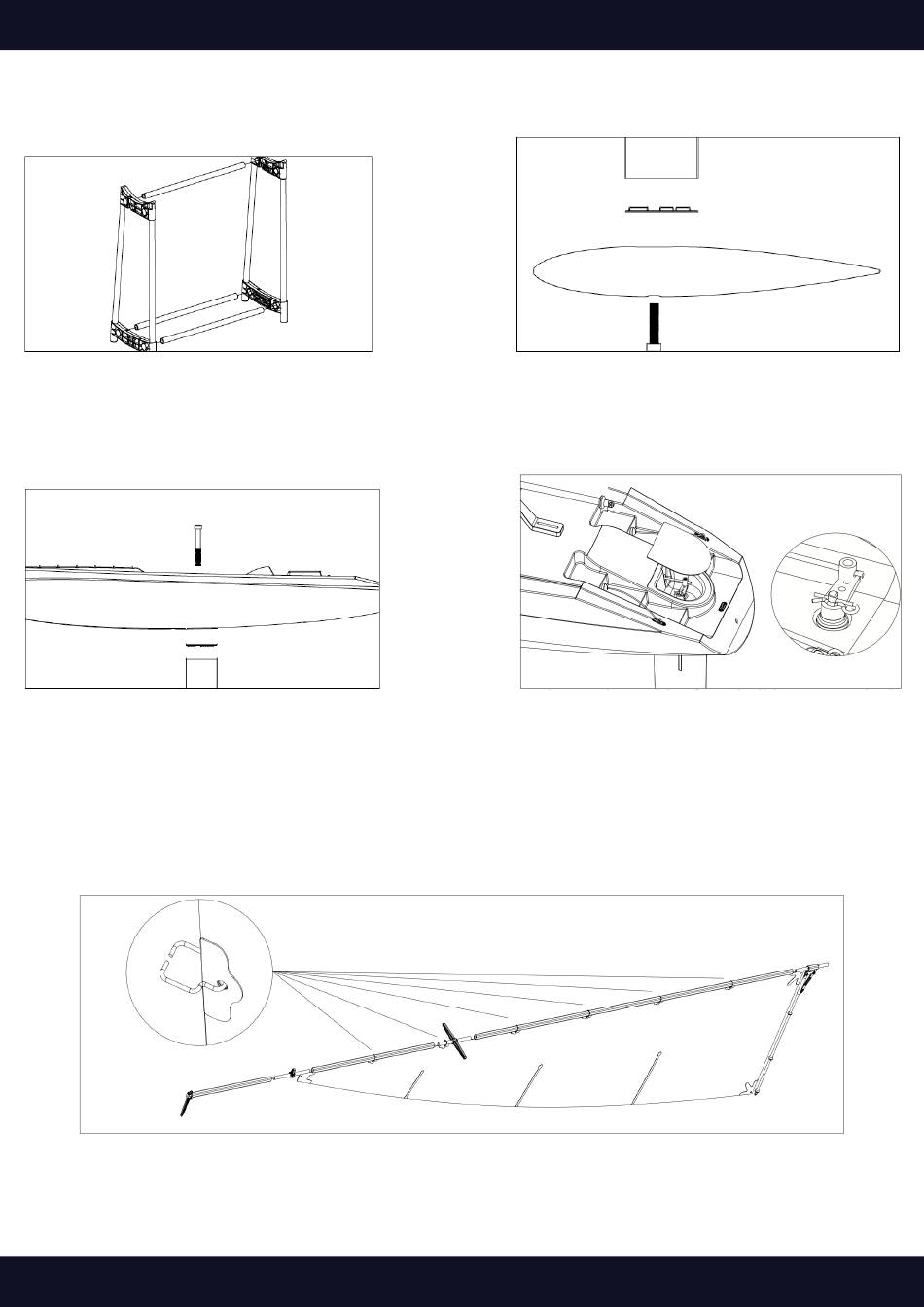

1. Errichten Sie den Bootsständer indem Sie, wie
im Bild ersichtlich, die Rohre in die
entsprechenden Öffnungen stecken - es ist
kein Kleben notwendig.
3. Fixieren Sie den Kiel und ein wasserdichtes
Gummistück an den Rumpf mit einer
HM5*90mm Schraube - zum festziehen
benutzen Sie erneut den H4.0mm
Sechskantschlüssel.
5. Verbinden Sie den Achterstagskran, den Vorstagskran, den Kurzmast, das Wantenkreuz, den Lang-
mast und das vorinstallierte Hauptsegel und den Baum in der Reihenfolge der obigen Anleitung. Ver-
gessen Sie nicht, das Hauptsegel mit den 6 Stück Vorlieksringen am Mast aufzuhängen.
6
2. Fügen Sie den Kiel, ein wasserdichtes Gummi-
stück und den Ballast zusammen, fixieren Sie
ihn mit HM5*50mm Schraube & ziehen diese mit
dem H4.0mm Sechskantschlüssel fest.
4. Stecken Sie das Ruder vom Rumpfboden zum
Deck durch den Ruderarm und sichern das Ruder
mit dem Clip. Stellen Sie sicher, dass das Ruder
sich frei bewegen kann. Drücken Sie dann die
Schubstange durch das Knopfloch am Ruderarm,
halten Sie das Ruder in zentraler Position & ziehen
den Knopf mit dem H2.0mm Sechskantschlüssel
fest. Jetzt die wasserdichte Abdeckung auf das
Deck kleben.
